泰西电气推出全新系列自动重合闸小型断路器

发布者 : 泰西电气发布日期 : 2016-12-20浏览 : 1082

    据统计,80%的低压断路器跳闸,都是由偶然性的原因造成的,而由永久性故障造成的低压断路器跳闸的比例不超过10%。尤其是剩余电流断路器,导致其误动作的原因很多,如雷电在线路中引起浪涌电压、电子设备在线路中引起的高次谐波、长导线对地的电容电流(泄露电流)等。
         基于上述原因为降低维护成本及提高连续供电质量,自动重合闸装置的出现成为必然;但目前国内小型的自动重合闸产品都是采用电磁式继电器或接触器来实现电流的接通与分断;由于继电器或接触器的分断能力低,安全性差,当出现非正常分断时会产生触头熔焊现象,威胁到整个供电系统的安全性;即使在自动重合闸装置前端或后端加装微型断路器(MCB)进行保护,当微型断路器(MCB)脱扣后自动重合闸装置就无法实现为系统进行自动供电的功能,不能满足电力系统连续供电的要求。泰西电气自主生产的TXB8F-80自动重合闸小型断路器,通过保护器驱动电机实现由微型断路器来接通与分断电流的重合闸装置。
         该断路器是通过控制MCB通断来实现接通和分断电流的自动重合闸装置,可解决因雷雨天气、电网冲击不稳定等瞬间性故障而造成开关跳闸设备停电后不能自动恢复供电问题,为设备提供稳定、可靠的电源,延长用电设备寿命,提高网络服务质量,减少网络建设投资和降低维护成本。对用户供电连续性、安全性具有重要的意义。

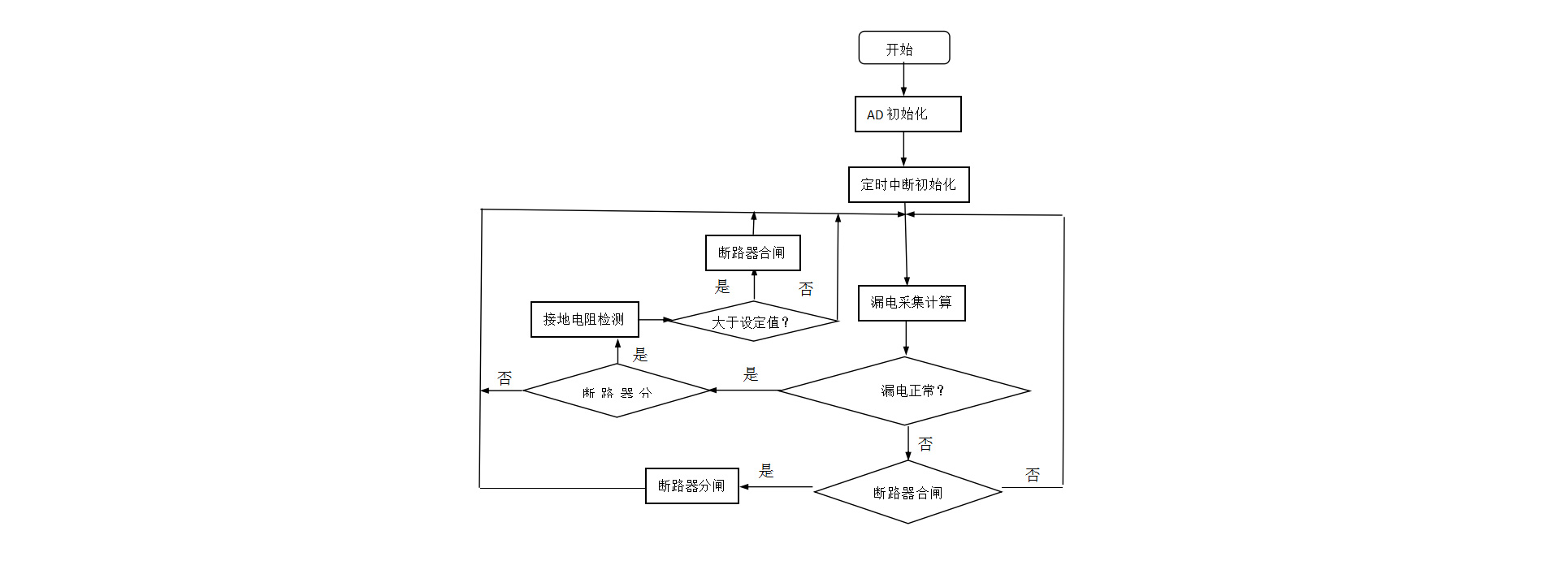

          TXB8F-80自动重合闸小型断路器的主要功能是在自动状态下当断路器漏电超过设定值时跳闸,跳闸后对负载端进行接地电阻检测,当符合重合要求时使断路器重合。系统上电后,软件进入主程序,首先完成AD转换初始化,定时中断初始化,然后在定时中断中等间隔读取40点采样值,在主程序中进行相应采样值的计算并判断漏电是否超过设定值。如果漏电值超过设定阈值,判断断路器是否在合闸状态,如果在合闸位置则脱扣器动作使断路器分闸。如果漏电正常,判断断路器是否在分闸状态,如果在分闸位置则进行负载端与地之间电阻测量。当接地电阻大于设定值时延时一定时间重合断路器。其流程图如图所示。


了解更多有关TXB8F-80产品详细信息,请访问泰西电气官网-产品中心-小型断路器-TXB8F-80自动重合闸小型断路器。
