智能型低压万能式断路器适用交流50Hz,额定电压380V、660V,额定电流为200A-6300A的配电网络中,主要用来分配电能和保护线路及电源设备免受过载、欠电压、短路,单相接地等故障的危害,该断路器具有多种智能保护功能,可做到选择性保护,具动作精确,避免不必要的停电,提高供电可靠性。 万能式断路器用来分配电能和保护线路及电源设备的过载、欠电压、短路等,在正常的条件下,可作为线路的不频繁转换之用。1250A以下的断路器在交流50Hz电压380V 的网络中可用作保护电动机的过载和短路。在正常条件下还可作为电动机的不频繁起动之用。
万能断路器结构特征如下:
(1)DW15 630型断路器分固定式和抽屉式两种,抽屉式由断路器本体及抽屉座组成。断路器为立体布置形式,触头系统、瞬时过电流脱扣器和左右侧板安装在一块绝缘板上。上部装有灭弧系统,操作机构可装在正前方或右侧面,有“分”、“合”指示及手动断开按钮机构指示。左上方装有分励脱扣器,背部装有欠电压脱扣器与脱扣半轴相连,速饱和电流互感器或电流电压变换器穿在下母线上,欠电压延时阻容装置、热继电器或电子型脱扣器均分别装在断路器下方。
(2)DW15 1000~4000型断路器也采用立体布置形式,由底架、侧板、横梁组成框架,每相触头系统安装在底架上,上面装灭弧室。操作机构在断路器右前方,通过主轴与触头系统相连。电动操作机构通过方轴与机构成一体装于断路器下部,作为断路器的储能或直接闭合之用,储能后的闭合由释能电磁铁承担。在左侧板上方装有防回跳机构,以防止断路器在断开时弹跳。

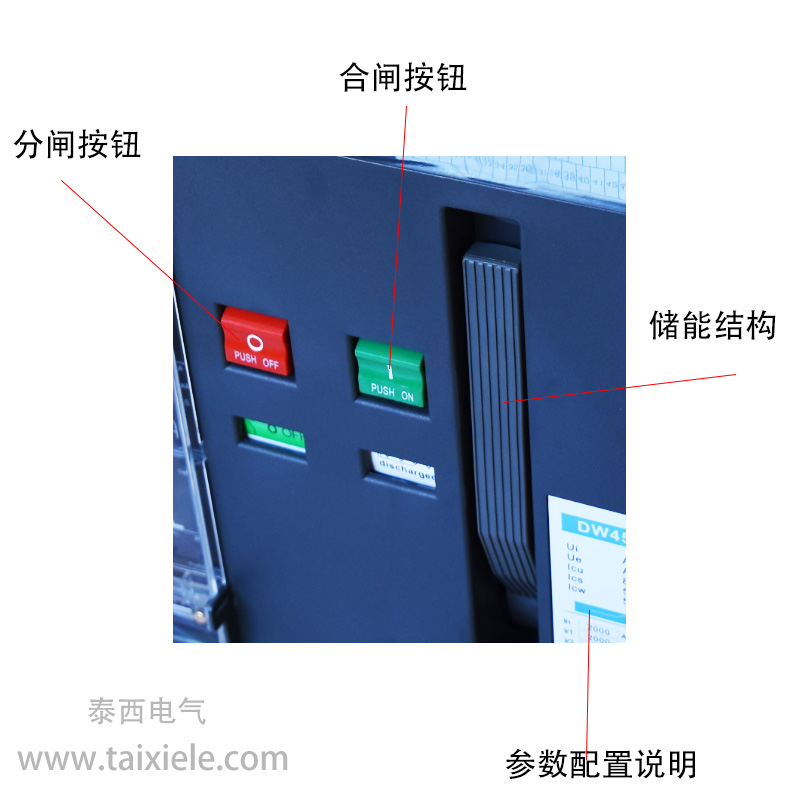

各种过电流脱扣器按不同要求装在断路器下方,欠电压、分励脱扣器及电动操作控制部分装在左侧,其中欠电压、分励脱扣器通过脱扣器与放大机构相连,以减少断路器脱扣力。6对辅助触头供用户连接二次回路用,面板上有显示断路器工作位置的指示牌“I“、“0”和“储能”指示,还有供合闸及分闸用的按钮“I”、 “0’’ (均按下)。DWl5 1600断路器附有手动操作手柄;DWl5 2500、4000断路器附有检修的手动操作手柄(均可卸下)。
(3)DW15HH万能式断路器是DWl5的二次开发产品,分固定式和抽屉式两种结构;断路器为立体布置,由侧板、横梁组成框架,每相触头系统安装在框架上,上面装灭弧室。操作机构在断路器右前方,通过主轴与触头系统相连。电动操作机构通过方轴与机构连成一体装于断路器下部,作为断路器的储能或直接闭合之用,储能后闭合由释能电磁铁完成。在左侧板上方装有防回跳机构,以防止断路器在分断时弹跳。欠电压和分励脱扣器经过放大机构与脱扣半轴相连,以减少断路器的脱扣力。面板上有显示断路器工作位置的指示牌“l”、“O“及智能控制器,手动操作手柄供手动储能使用(仅指2000壳架)。
抽屉式万能式断路器由断路器本体与抽屉座组成,通过断路器本体上的母线与抽屉座上桥型触头的插座接通主回路,具有机械联锁装置,能保证断路器在断开状态下进行主回路转换。控制器由互感器组件、电子部件及执行元件等三部分组成,互感器组件由空心互感器和速饱和互感器组成,直接套在母线上,二次引出线与控制器相连。
(4)DW16万能式断路器主要由自由脱扣机构、触头系统、过电流脱扣器、灭弧系统等组成,触头系统、过电流脱扣器均装在断路器的底板上,触头系统的上面装灭弧系统,右侧装有自由脱扣机构通过主轴与触头系统相连,左侧装辅助开关。触头材料采用特种合金,有良好的抗熔焊性和低接触电阻。灭弧室栅片为平行布置,灭弧壁采用耐弧塑料制成,并配置隔弧板从而提高了断路器短路分断能力。断路器还可根据需要安装电动机、杠杆、电磁铁(只适用于630A以下壳架等级电流)等操作机构。
(5)DW17断路器是采用立体式的积木结构,分为三个壳架电流等级,即630—1 605A一个壳架等级;2 000~2 505A一个壳架等级,3 200~3 205A一个壳架等级。三个壳架电流等级以630~1 605A壳架为基础,其他壳架则根据不同的额定电流采用积木式结构拼装而成。DW17万能式断路器由框架、触头系统、灭弧系统、脱扣器、操作机构、抽屉座、触刀座及二次接线回路组成。总体结构分固定式和抽屉式两种,抽屉式附有加长导轨以利于用户的维修。接线方式有垂直进出线、水平进出线,操作方式有手动操作、电动操作和预储能操作。断路器的过电流脱扣器由瞬时脱扣器、长延时脱扣器和短延时脱扣器组成。用户可根据使用要求进行组合,实现一段、二段或三段保护。
(6)DW45智能型万能式断路器分固定式和抽屉式二种结构。其中固定式断路器主要由触头系统、智能脱扣器、手动操作机构、电动操作机构和安装板组成;抽屉式断路器主要由触头系统、智能脱扣器、手动操作机构、电动操作机构和抽屉座组成。智能型万能式断路器具有结构紧凑、体积小的特点。触头系统封闭在绝缘底板内,其每相触头也都用绝缘板隔开,形成一个个小室,而智能型脱扣器、手动操作机构、电动操作机构依次排在其前面而形成各自独立单元,如其中一个单元坏了,可将其整个拆下换上新的。
