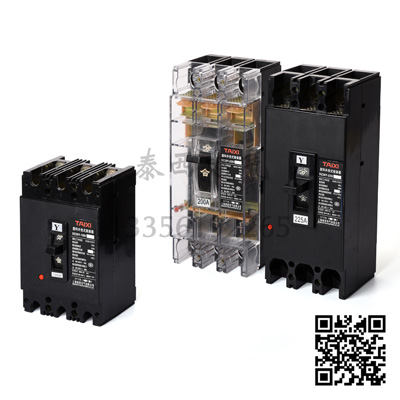

常规塑壳断路器具备哪些基本配置和功能?

发布者 : 泰西电气发布日期 : 2017-08-28浏览 : 5592

现在的配电系统要求断路器,除了能通断电流实现电路控制和简单的短路、过载保护功能之外,还要能提供隔离和安全保护功能,尤其是对于人身、设备安全与配电系统的可靠性方面都提出了高要求。所以产品的开发设计与选购也必须着重考虑到:人身安全;电气线路与设备的保护;可靠的、不间断的电力供应这三个方面。

下面给大家介绍一下,塑壳断路器具有的特性,具体如下:

1.额定极限短路分断能力Icu。断路器的分断能力指标有额定极限短路分断能力Icu和额定运行短路分断能力Ics。Ics作为一个特性参数,并不只是简单考虑断路器的分断能力,而是作为一种分断指标,也就是分断几次短路故障后,还能保证其正常工作。对塑壳断路器来说,应有足够的Icu,能分断短路电流使开关跳闸。按规定塑壳断路器的Ics只要大于25%Icu就算合格。目前市场上断路器的Ics大多数在(50%-75%)Icu之间,因此对供电要求不高的配电系统,只须考虑Icu。

2.限流分断能力,是指断路器短路跳闸时限制故障电流的能力。断路器发生短路时、触头快速打开产生电弧,相当于在线路中串入1个迅速增加的电弧电阻,从而限制了故障电流的增加。断路器断开时间越少,Ics就越接近Icu,限流效果就越好,也可大大降低短路电流引起的电磁效应、电动效应和热效应对断路器和用电设备的不良影响,延长断路器的使用寿命。

3.短路保护,也就是塑壳断路器短路瞬时跳闸,要注意在负荷变化后及时调整保护的整定值,防止整定值过小频繁跳闸影响供电质量,或整定值过大使线路和设备得不到有效保护。

4.过载延时保护,是指负荷电流超过设备的限定范围有烧毁设备的危险,保护装置能在一定时间内切断电源。过载有个热量积累的过程,保护动作不需要过于迅速。对于短时过电流,保护不应该动作。

5.隔离功能,是要求塑壳断路器断开后的泄漏电流不致对人身和设备产生危害。多次短路跳闸后开关性能下降,泄漏电流会增大。对人体而言30mA以下为安全漏电电流,而在恶劣的环境中,超过300mA的泄漏电流持续2小时以上,就可能使绝缘损坏发生相地短路进而引发火灾。 6.漏电保护,漏电器有热磁式和电子式两种,相比电子式漏电器来说,具有体积小、精度高、灵敏度高的优点,但是它的抗干扰能力较差。目前,电子式漏电保护器占据主流,当漏电电流达到整定值时,执行电路接收零序电流互感器二次侧的感应电压信号,驱动转换触点输出漏电保护信号,使脱扣器动作切断电源。

一般终端开关的整定漏电脱扣电流为30mA、上一级支路开关的整定值为300mA。起火危险性大的电弧性短路难以被短路保护有效切断,而漏电型塑壳断路器可以可靠的断开接地故障,防止人身触电和相地短路故障的发生。
