漏电断路器AC型、A型、B型分别是什么意思?

发布者 : 泰西电气发布日期 : 2019-04-18浏览 : 25997

漏电断路器AC型、A型、B型分别是什么意思?

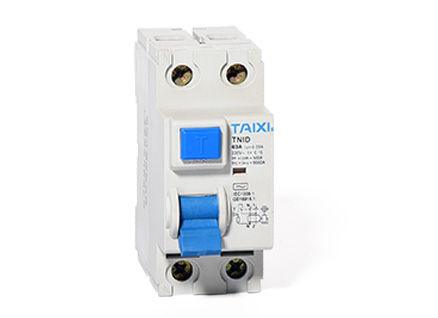

AC型漏电断路器
AC型漏电断路器是针对工频正弦漏电电流研发设计的,对突然施加及缓慢上升的正弦漏电电流都能可靠保护。

A型漏电断路器
A型漏电断路器和AC型漏电断路器在工作原理(通过零序电流互感器测量漏电值)上基本相同,只是对互感器的磁特性进行了改进。它在下列条件下确保脱扣:
(a)同AC型。
(b)剩余脉动直流电流。
(c)剩余脉动直流电流叠加0.006A的平滑直流电流。

B型漏电断路器 ——(比较难做)
B型漏电断路器对正弦交流信号、脉动直流信号和平滑信号都能可靠保护,比A型漏电断路器有了更高的设计要求。它在下列条件下确保脱扣:
a)同A型。
b)至1000Hz的剩余正弦交流电流。
c)剩余交流电流叠加0.4倍额定剩余电流的平滑直流电流
d)剩余脉动直流电流叠加0.4倍额定剩余电流或10mA的平滑直流电流(两者取较大值)。
e)下列整流线路产生的剩余直流电流:
——对于2极、3极和4极的漏电断路器,线与线的两个半波桥式连接。
——对于3极和4极的漏电断路器,3个半波星型连接或者6个半波的桥式连接。

各种类型的漏电断路器只能对相应的漏电信号进行有效保护,在含有大量电子设备和变频设备的电路中,因为漏电信号中含有脉动直流信号,AC型漏电断路器不能对电路进行有效保护,这时就应该选择针对脉动直流信号的漏电断路器——A型漏电断路器。
