  • 一、适用范围

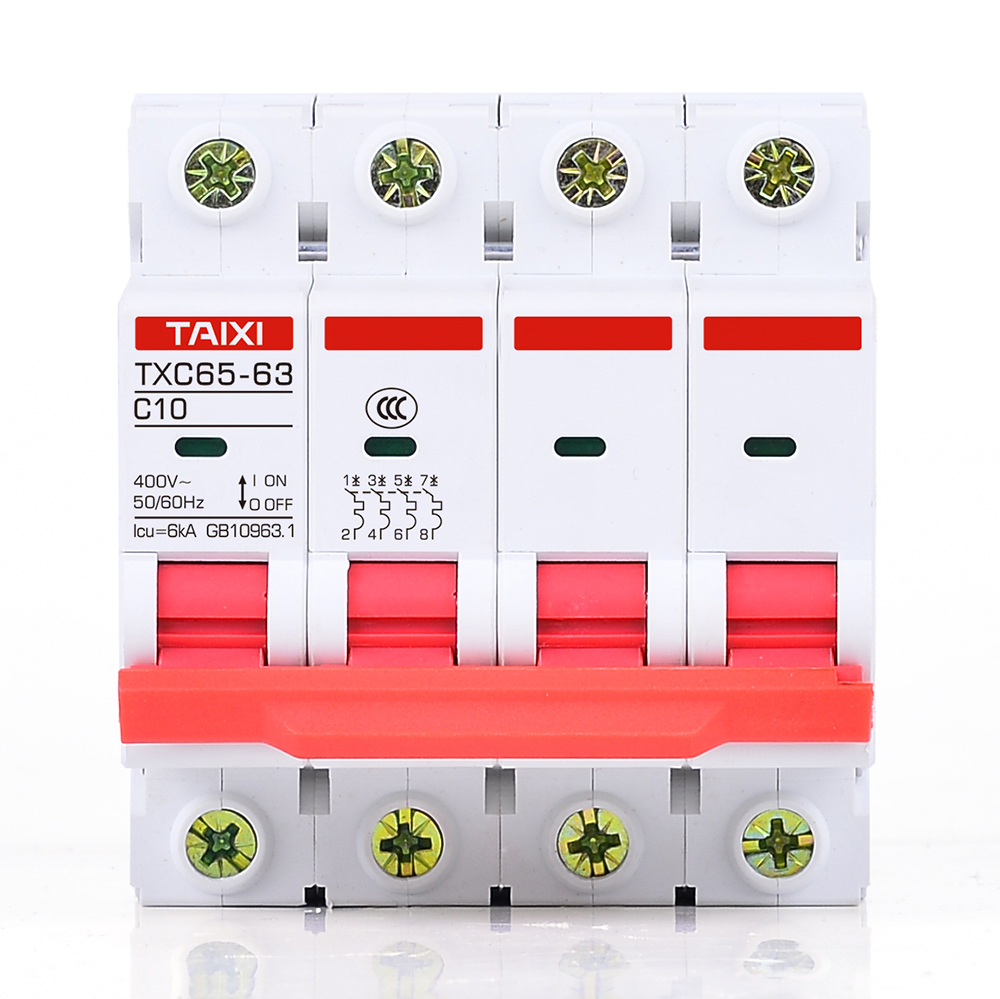

    TXC65-63小型断路器新型C65断路器-分断能力6KA)适用于交流50Hz额定电压230/400V,额定电流至63A的线路过载和短路保护之用,正常情 况下作为线路的不频繁操作转换之用,也可作为断开线路进行线路及设备维修的隔离开关使用。
    断路器适用于工业、商业、高层和民用住宅等各种场所。
    新型C65断路器符合标准:GB10963.1,IEC60898-1。

    二、型号及其含义

    三、技术参数

    ■ 额定电流:1,2, 3,4,6,10,16,20,25,32,40,50,63A
    ■ 额定工作电压:230V~(1P,1P+N),400V~(2~4P,3P+N)
    ■ 额定短路分段能力:6KA
    ■ 额定冲击耐受电压:6KV
    ■ 隔离功能
    □ 机械式触头指示窗口,切实分断指示
    □ 窗口绿色,触头处于断开状态;窗口红色,触头处于闭合状态
    ■ 冲击耐受电压:4kV
    ■ 机械寿命:20000次
    ■ 电气寿命:10000次
    ■ 环境温度
    □ 使用环境温度:-5℃~+40℃
    ■ 接线
    □ 隧道式接线端子
    □ 接线端子面积:1~63A,适用于25mm²及以下导线
    ■ 附件
    □ OF辅助触头,SD报警触头,MX+OF分励脱扣器,MV过压脱扣器,MN欠压脱扣器,MV+MN过欠压脱扣器
    ■ 脱扣特性
    □ B型曲线
    保护短路电流较小的负载(如电源、长电缆、电摩电动车等)
    脱扣特性:瞬时脱扣范围(3-5) In
    □ C型曲线
    保护常规负载和配电线缆(如家居照明箱、配电箱等)
    脱扣特性:瞬时脱扣范围(5-10) In
    □ D型曲线
    保护起动电流大的冲击性负荷(如电动机、动力柜、变压器等)
    脱扣特性:瞬时脱扣范围(10-14)In
    ■ 安装方式:采用TH35-7.5型钢安装轨安装。

    TXC65-63低压空气开关每极功耗

    额定电流In(A) 每极最大功耗(W)
    1~10 2
    16~32 3.5
    40~63 5

    TXC65-63低压空气开关额定短路分断能力

    额定电流(A) 脱扣曲线
    B C D
    1~40 6KA 6KA 6KA
    50,63 6KA 6KA 6KA

    TXC65-63机械电气寿命

    类别 次数 操作频次(次/时) 额定电流A
    电气寿命 10000 240 1~32
    120 40~63
    机械寿命 20000 240 1~63

    TXC65-63过电流保护特性(基准温度30℃)

    序号 类型 脱扣额定电流(A) 起始状态 直流 规定时间 预期结果 备注
    a B、C、D 1~63 冷态 1.13In t≤1h 不脱扣
    b B、C、D 1~63 紧接着前项 1.45In t<1h 脱扣 脱扣电流在5s内稳定
    地上升至规定值
    c B、C、D In≤32A 冷态 2.55In 1s<t<60s 脱扣
    In>32A 1s<t<120s
    d B 1~63 冷态 3In t≤0.1s 不脱扣
    5In t<0.1s 脱扣
    C 5In t≤0.1s 不脱扣
    10In t<0.1s 脱扣
    D 10In t≤0.1s 不脱扣
    14In t<0.1s 脱扣

    不同环境温度下电流修正系数

    温度(℃)
    修正电流值(A)
    额定电流(A)
    -35 -30 -20 -10 0 10 20 30 40 50 60 70
    1 1.3 1.26 1.23 1.19 1.15 1.11 1.01 1 0.96 0.93 0.88 0.83
    2 2.6 2.52 2.46 2.38 2.28 2.2 2.08 2 1.92 1.86 1.76 1.66
    3 3.9 3.78 3.69 3.57 3.42 3.3 3.12 3 2.88 2.79 2.64 2.49
    4 5.2 5.04 4.92 4.76 4.56 4.4 4.16 4 3.84 3.76 3.52 3.32
    6 7.8 7.56 7.38 7.14 6.84 6.6 6.24 6 5.76 5.64 5.28 4.98
    10 13.2 12.7 12.5 12 11.5 11.1 10.6 10 9.6 9.3 8.9 8.4
    16 21.12 20.48 20 19.2 18.4 17.76 16.96 16 15.36 14.88 14.24 13.44
    20 26.4 25.6 25 24 23 22.2 21.2 20 19.2 18.6 17.8 16.8
    25 33 32 31.25 30 28.75 27.75 26.5 25 24 23.25 22.25 21
    32 42.56 41.28 40 38.72 37.12 35.52 33.92 32 30.72 29.76 28.16 26.88
    40 53.2 51.2 50 48 46.4 44.8 42.4 40 38.4 37.2 35.6 33.6
    50 67 65.5 63 60.5 58 56 53 50 48 46.5 44 41.5
    63 83.79 81.9 80.01 76.86 73.71 70.56 66.78 63 60.48 58.9 55.44 52.29

    不同海拔高度下使用的电流修正系数

    脱扣类型 额定电流(A) 电流修正系数 举例
    ≤2000m (2000~3000)m ≥3000m
    B、C、D 1、2、3、4、6
    10、15、20、25
    32、40、50、63
    1 0.9 0.8 额定电流63A产品在2500
    米降容后使用额定电流
    为:0.9x63=56.7A

    TXC65-63导线安装

    电流等级(A) 螺钉 额定扭矩(N·m) 极限扭矩(N·m) 标准扭矩(N·m)
    1~63 M5 2.5 4.5 2.0

    接线:TXC65-63小型断路器(新型C65断路器)适用25mm²及以下导线连接(见表8),接线方法用螺钉压紧接线,扭矩为2.5N·m。

    额定电流In(A) 铜导线标称截面积(mm²)
    1~6 1
    10 1.5
    16、20 2.5
    25 4
    32 6
    40、50 10
    63 16

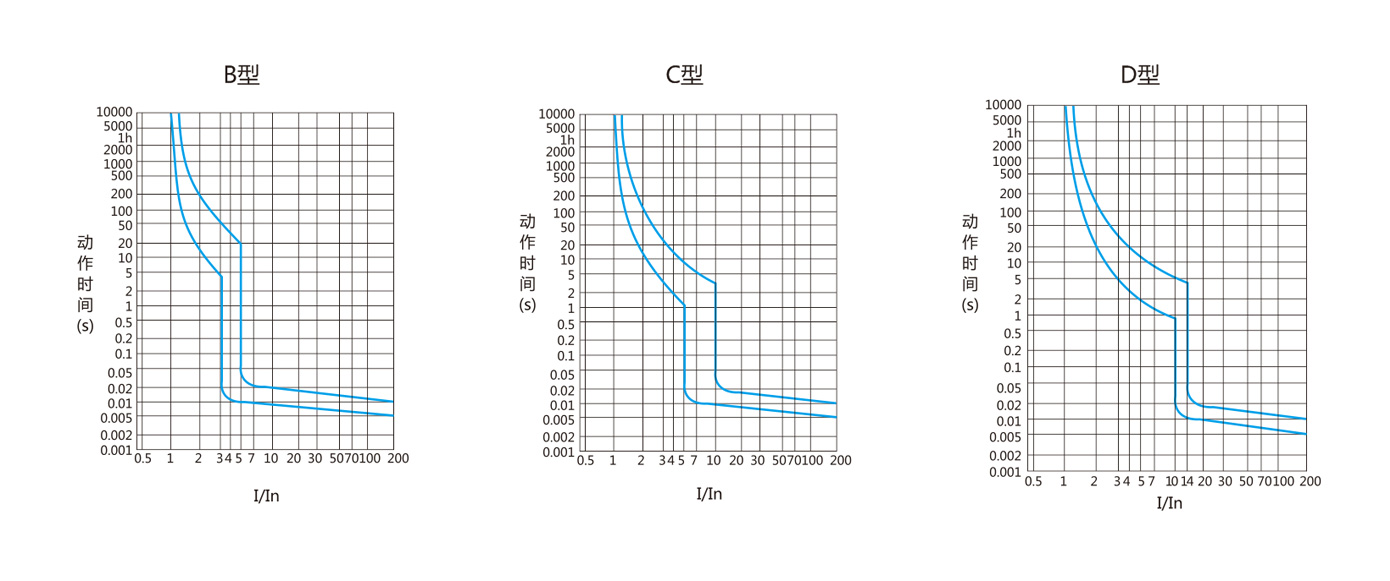

    四、脱扣特性曲线

    四、结构特点

    额定短路分断能力高。
    双重接线功能,出线端可方便地连接标准汇流排和软硬导线,进线端可连接软硬导线。
    具有红绿安全指示,安全性更高。
    带储能式机构操作,触点快速闭合,克服了因人力操作手柄速度快慢带来的不利影响,大大提高了产品的使用寿命。
    接线端子带有防误接线功能的燕尾,提高接线效率和可靠性。
    产品可配合多种模块化附件使用,如S9,V9,XF9,XF9J。
    壳体等塑料零件均采用高阻燃、耐高温、耐冲击塑料制成。
    适用工作条件和工作环境:
    环境温度: -35℃~+70℃。当环境温度不是基准的30℃时,电流值参考表7的系数修正。

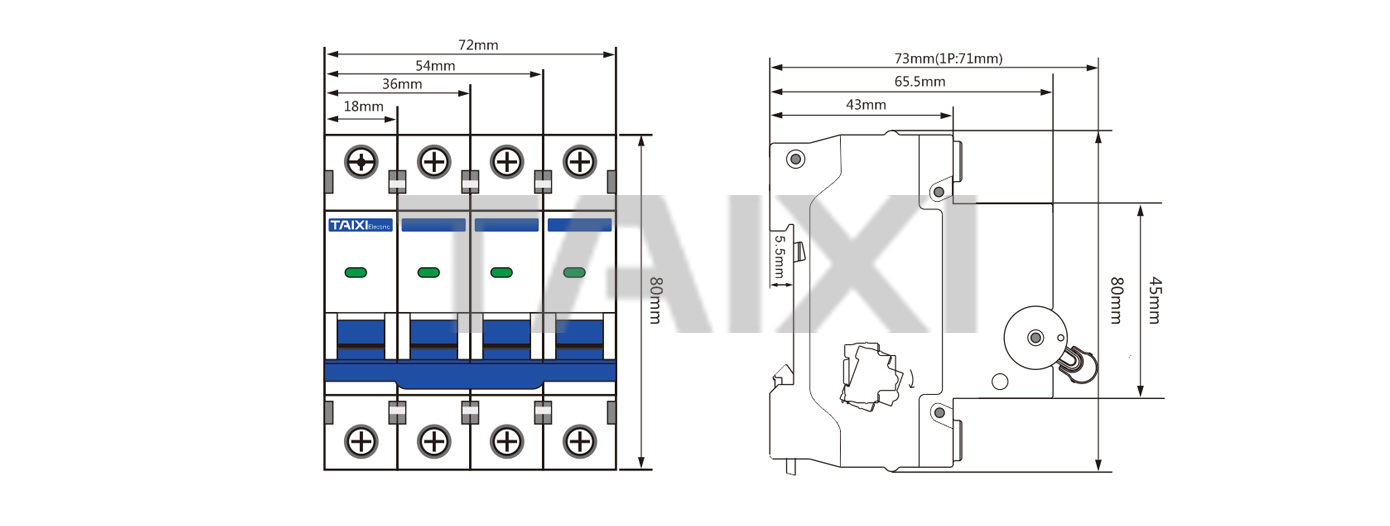

    五、外形和安装尺寸


  • 尺寸

    产品尺寸
    (长x宽x高)(mm)
    外盒尺寸
    (长x宽x高)(mm)
    外箱尺寸
    (长x宽x高)(mm)
    81*18*79.5/1P 225*85*80 440*240*260
    81*36*79.5/2P
    81*54.79.5/3P
    81*72*79.5/4P

    重量

    产品净重 整盒重量 整箱重量
    0.085/1P 1.1kg 16.8kg
    0.175/2P
    0.260/3P
    0.340/4P
    注:产品根据不同质量规格,重量会有些误差,上表重量只做参考,实际以发货实重为准。

    装箱数

    产品装盒数 产品装箱数(常规) 产品装箱数(出口)
    12只/1P 180只/1P
    6只/2P 90只/2P
    4只/3P 60只/3P
    3只/4P 45只/4P
