  • 一、适用范围

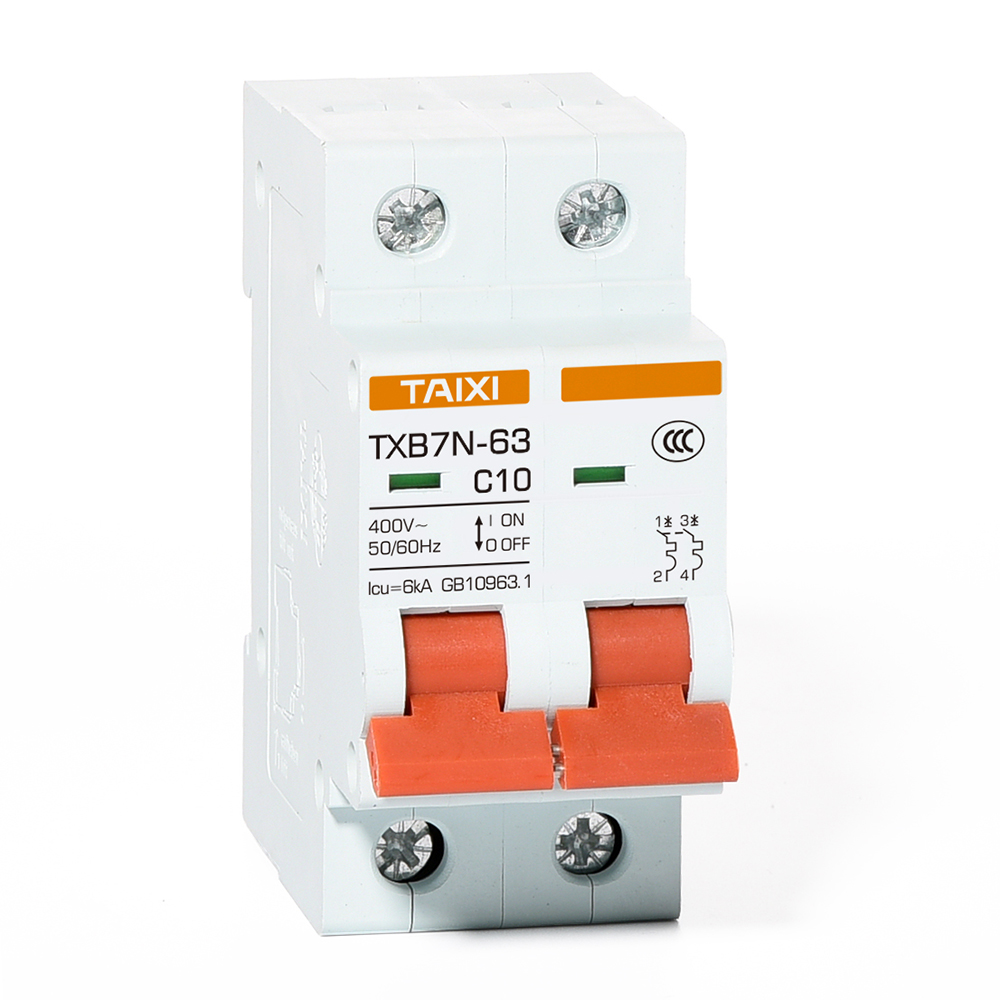

    TXB7N-63高分断小型断路器新型C45断路器开关)经过泰西电气长时间的摸索,结合现在电网及电力设备的要求,研发制造的新型断路开关(低压空气开关),断路器具有结构先进、引弧快、燃弧短、性能可靠、分断能力高、外形小巧等特点,壳体和三部件采用耐冲击、 高阻燃材料构成。适用于交流50Hz或60Hz,额定电压在230V/400V以下,额定电流为63A以下电力线路设施的场 所。主要用于设备的过载、短路保护、也可在正常情况下,作为线路不频繁的转换之用,也可作为断开线路进行线路 及设备维修的隔离开关使用。
    该断路器适用于工业、商业、高层和民用住宅等各种场所。
    符合标准:IE60898-1和GB10963.1标准;该产品获得中国强制CCC认证。

    二、型号及其含义

    产品型号 极数 脱扣类型 额定电流
    TXB7N-63 1P C 63

    1P
    2P
    3P
    4P
    B:B型
    C:C型
    D:D型
    1:1A 10:10A 32:32
    2:2A 16:16A 40:40A
    3:3A 20:20A 50:50A
    6:6A 25:25A 63:63A

    三、正常工作条件和安装条件

    周围空气温度上限不超过+40℃;下限不超过-5℃,且平均温度不超过+35℃。
    安装地点海拔一般不超过2000米。
    大气相对湿度在周围空气温度为+40℃时不超过50%;在较低温度下可允许较高的相对湿度,例如在正二十摄氏度时,相对湿度可达到百分之九十。 应该注意,由于温度变化,可能偶尔产生适度的凝露,此时应采取适当的措施(例如排水孔)。
    断路器垂直安装,与垂直面的倾斜度不超过5%。
    无显著摇动和冲击震动的地方。
    若安装于封闭防护外壳内,并多台紧靠着安装时应降容使用,降容系数可选0.7~0.8,对于金属防护外壳可采用高值,对全塑防护外壳,则可采用低值!

    四、结构特征

    TXB7N系列新型高分断小型断路器内的零部件由塑料外壳定位。外壳采用阻燃型、耐电弧高强度新型塑料制成,耐冲 击强度和阻燃性能良好。触头系统采用电动斥力结构,限流效果显著,大大提高了断路器的分段能力。脱扣器采用螺 管式电磁脱扣,整定电流准确稳定。多极产品由单极拼装而成。
    TXB7N系列新型小型断路器适用于未受过专业训练的人员使用,无需进行维修。过电流脱扣器的保护特性出厂前已经 整定,用户使用中不可能调整,以免影响性能。
    TXB7N系列新型断路器可内置各种附件,如分励脱扣器、过欠压保护装置、可改装直流断路器等。 采用导线接线方式,最大可接25mm²圆铜导线。采用TH35-7.5型标准钢安装导轨进行安装。

    五、结构说明

    TXB7N-63新型小型断路器的主触点是靠手动操作或电动合闸的。主触点闭合后,自由脱扣机构将主触点锁在合闸位 置上。过电流脱扣器的线圈和热脱扣器的热元件与主电路串联,欠电压脱扣器的线圈和电源并联。当电路发生短路或 严重过载时,过电流脱扣器的衔铁吸合,使自由脱扣机构动作,主触点断开主电路。当电路过载时,热脱扣器的热元 件发热使双金属片上弯曲,推动自由脱扣机构动作。当电路欠电压时,欠电压脱扣器的衔铁释放。也使自由脱扣机构 动作。分励脱扣器则作为远距离控制用,在正常工作时,其线圈是断电的,在需要距离控制时,按下起动按钮,使线 圈通电,衔铁带动自由脱扣机构动作,使主触点断开。

    六、主要参数及技术性能

    TXB7N-63新型小型断路器(新型C45断路器开关)主要规格:

    按额定电流ln分:1A、2A、3A、6A、10A、16A、20A、25A、32A、40A、50A、63A。
    按极数分(POLE):1P.单极; 2P.二极; 3P.三极; 4P.四极。
    按断路器瞬时脱扣器的形式分:a.B型(3ln~6ln);b.C型(5ln~10ln); c.D型(10ln~20ln)。
    机械电气寿命:a.电气寿命:不低于4000次; b.机械寿命:不低于10000次。

    额定短路能力

    额定电流 极数 额定电压(V) 额定短路电流(A)
    1~63A 1P 230/400 4500
    1~63A 2P、3P、4p 400 4500

    过电流保护特性环境温度30℃~35℃下

    序号 脱扣类型 额定电流In 试验电流A 约定时间 预期结果 起始状态
    1 C、D 所有值 1.13In t≤1h 不脱扣 冷态
    2 C、D 所有值 1.45In t<1h 脱扣 紧接着前项
    试验后进行
    3 C、D ≤32 2.55In s<t<60s 脱扣 冷态
    >32 1s<t<120s
    4 C 所有值 5In t≤0.1s 不脱扣 冷态
    10In
    5 C 所有值 10In t≤0.1s 脱扣 冷态
    脱扣类型 额定电流(A) 额定短路分断能力A COSΦ
    C、D 6≤In≤63 6000 0.75~0.80

    机械电气寿命 :断路器在规定的额定电压下 ,接通和分断额定电流 ,功率因数为0.85~0.9,以每小时操作循环120次 (>32A)或240次(≤32A)的频率试验,其机械电气寿命为4000次。

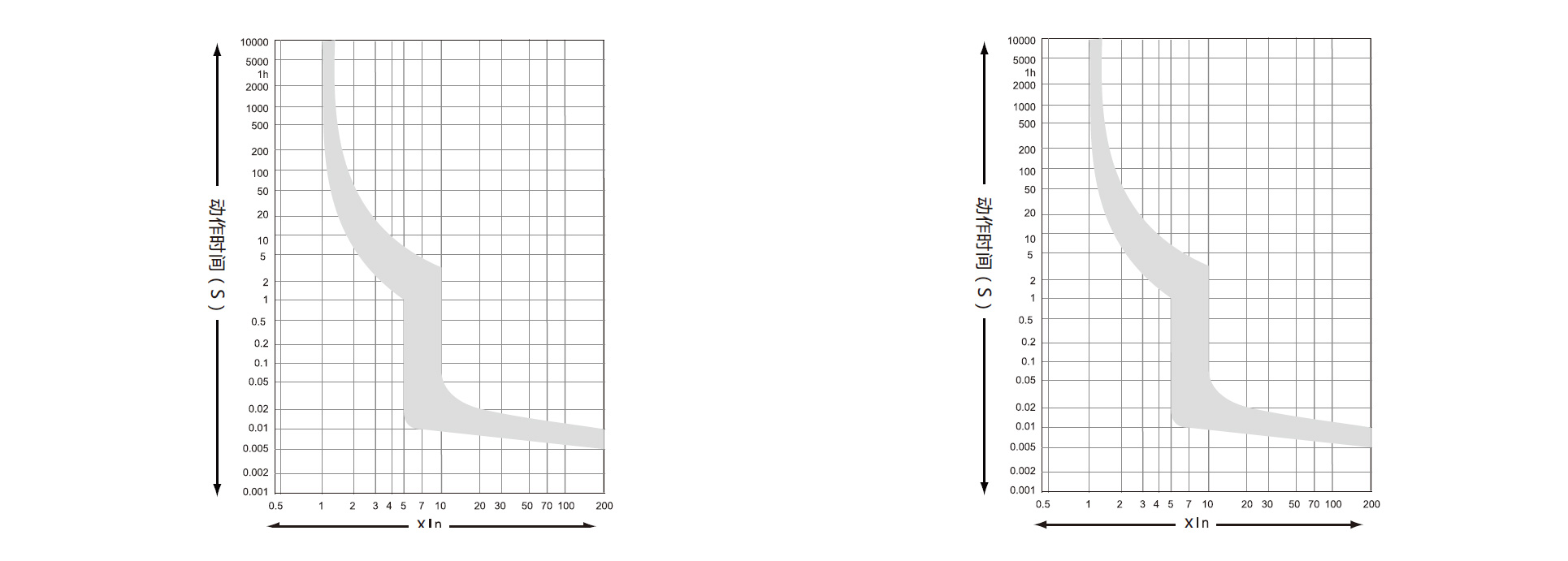

    七、脱扣特征曲线

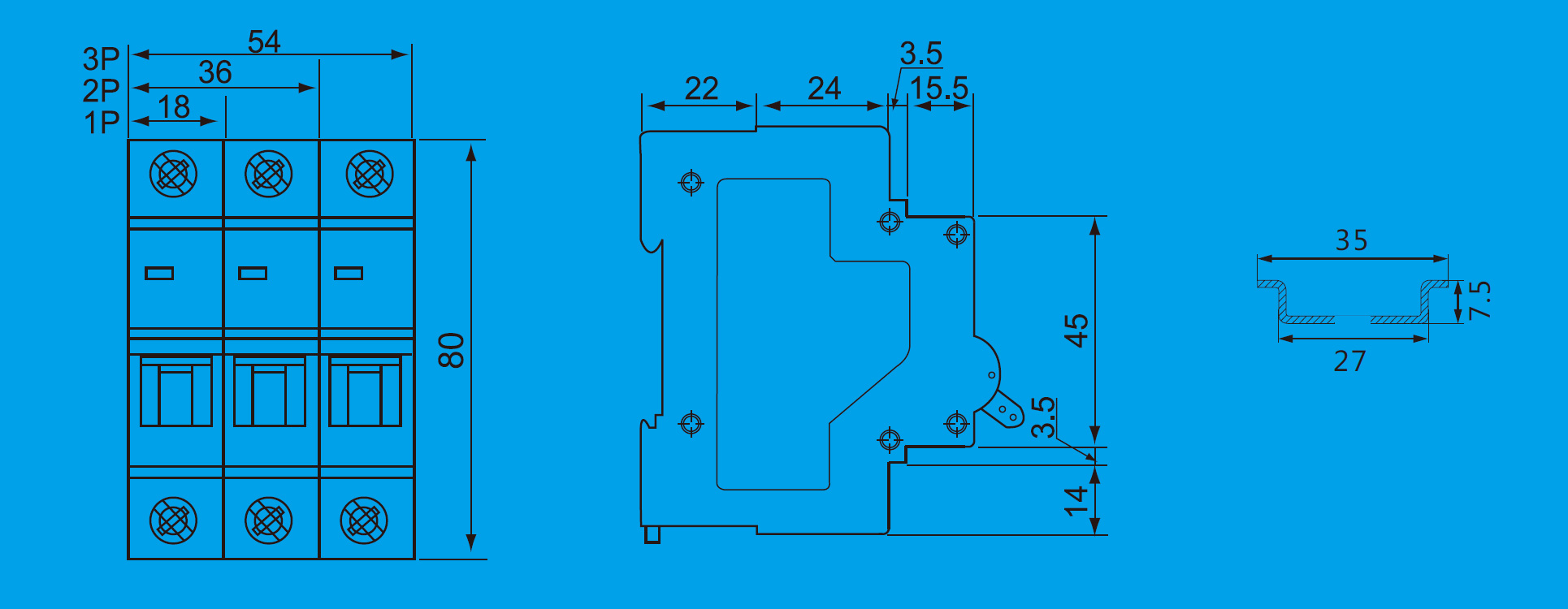

    八、外形及安装尺寸


  • 尺寸

    产品尺寸
    (长x宽x高)(mm)
    外盒尺寸
    (长x宽x高)(mm)
    外箱尺寸
    (长x宽x高)(mm)
    80*18*74/1P 225*85*80 440*240*260
    80*36*74/2P
    80*54*75/3P
    80*72*75/4P

    重量

    产品净重 整盒重量 整箱重量
    0.97/1P 1.2kg 18.5kg
    0.194/2P
    0.291/3P
    0.375/4P
    注:产品根据不同质量规格,重量会有些误差,上表重量只做参考,实际以发货实重为准。

    装箱数

    产品装盒数 产品装箱数(常规) 产品装箱数(出口)
    12只/1P 180只/1P
    6只/2P 90只/2P
    4只/3P 60只/3P
    3只/4P 45只/4P
