  • 一、适用范围

    DZ47-125(同施耐德NC)是125A系列大电流小型断路器,具有保护线路的短路过载,适用于照明配电系统和电动机的配电系统。外 型美观小巧、重量轻,性能优良可靠,分断能力较高,脱口迅速,导轨安装,壳体和部件采用高助燃级耐冲击塑料,使用寿命长,主要用于交流50Hz或60Hz,单极额定电压230,二、三、四极400V;额定电流50A至125A线路中作过 载、短路保护,同时也可以在正常情况下不频繁通断电器装置和照明线路。

    断路器可加装欠压脱扣器,分励脱扣器等附件,也 可适用于隔离开关及作为线路的欠电压保护和远距离断开之用。

    DZ47-125符合IEC60947-2,GB14048.2,GB10963标准的要求。

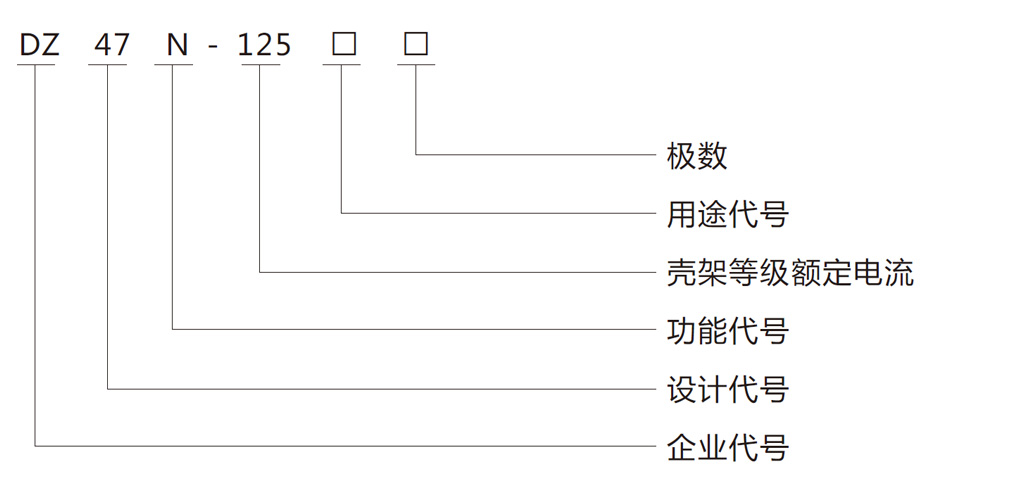

    二、型号及其含义

    产品型号 极数 脱扣类型 额定电流
    DZ47-125 1P C(常规) 125

    1:1P
    2:2P
    3:3P
    4:4P
    C:C 型
    D:D 型
    63:63A
    80:80A
    100:100A
    125:125A

    三、正常工作和安装条件

    3.1 周围空气温度上限不超过+40℃,下限不低于-5℃,且24h平均温度不超过+35℃。
    3.2 安装地点海拔高度应不超过2000m。
    3.3 安装地点的相对湿度在最高温度+40℃时不超过50%,在较低温度下允许有较高的相对湿度;例如在+20℃时达 90%。并考虑因温度变化发生次在产品上的凝露。
    3.4 污染等级:2。
    3.5 安装条件:安装在无显著冲击,振动的场所,无危险(爆炸)的介质中。且介质中无足以腐蚀金属和破坏绝缘的气 体与导电尘埃,无雨雪侵袭的地方。
    3.6 安装方式:采用TH35-7.5安装轨安装,安装于配电箱、配电柜或盒中,安装时一般采用垂直安装,安装平面与垂 直面的倾斜度不超过±5°,手柄向上为接通电源位置。
    3.7 安装类别:III级。

    四、技术参数

    ■ 额定电流:63,80,100,125A
    ■ 额定工作电压:230/400V AC
    ■ 分断能力:10kA
    ■ 指示窗口
      □ 机械式触头指示窗口,切实分断指示
      □ 窗口绿色,触头处于断开状态;窗口红色,触头处于闭合状态
    ■ 冲击耐受电压:4kV
    ■ 额定绝缘电压:500V
    ■ 附件
      □ OF辅助触头,MX+OF分励脱扣器
    ■ 脱扣特性
      □ C型曲线:保护常规负载和配电线缆,磁脱扣单元整定在8.5In±20%范围动作
      □ D型曲线:保护起动电流大的冲击性负荷(如变压器等),磁脱扣单元整定在12In±20%范围动作

    电流等级(A) 螺钉 额定扭矩(N.m) 极限扭矩(N.m) 标准扭矩(N.m)
    63~125 M7 4.0 5.5 3.5

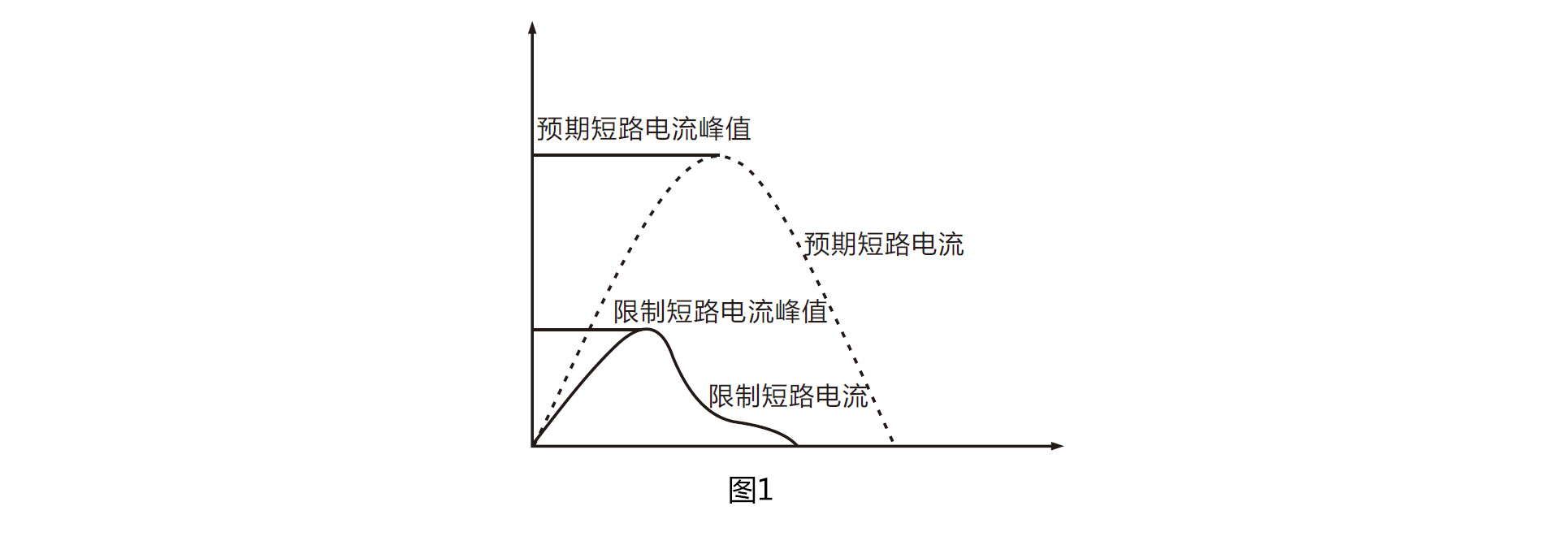

    DZ47-125大电流小型断路器具有高限流能力,从而最大限度地限制了短路造成的破坏性能量,其限流特性见图1。

    过电流保护特性(基准温度35℃)

    序号 脱扣器
    序号 额定电流(A)
    起始状态 试验电流 约定时间 预期结果 起始状态
    a In=63 冷态 1.05In t≤1h 不脱扣 -
    In>63 冷态 1.05In t≤2h 不脱扣 -
    b In=63 紧接前项试验后进行 1.30In t<1h 脱扣 电流在5s内稳定
    In>63 紧接前项试验后进行 1.30In t<2h 脱扣 地上升至规定值
    c In>63 冷态 8In t≤0.2s 不脱扣 -
    12In t<0.2s 脱扣 -

    不同环境温度下使用的电流修正值

    温度(℃)
    修正电流值
    额定电流(A)
    -35 -30 -20 -10 0 10 20 30 40 50 60 70
    63 90.40 88.52

    84.75

    80.33 76.55 72.45 67.73 63 57.65 51.98 46.31 40.95
    80 114.8 112 106.8 101.6 96.4 90.8 80 80 74 67.6 60.4 53.2
    100 143.5 140.5 134.5 127.5 121 113.5 107.5 100 92.5 84.5 75.5 66.5
    125 178.78 173.75 164.38 156.25 148.75 140.63 135 125 116.25 107.5 97.5 85

    不同海拔下使用的电流修正系数

    额定电流(A) 不同海拔修正系数
    ≤2000m (2000-3000)m ≥3000m
    63,80,100,125 1.0 0.9 0.8

    机械电气寿命

    额定电流(A) 操作循环次数
    有载(次) 无载(次)
    63,80,100 1500 20000
    125 1000 20000

    其他

    DZ47-125结构特点
    额定短路分断能力高。
    具有红绿安全指示,安全性更高。
    带储能式机构操作,触点快速闭合,克服了因人力操作手柄速度快慢带来的不利影响,大大提高了产品的使用寿 命。

    接线:DZ47-125大电流小型断路器适用(16~50)mm²导线连接,接线端子拧紧力矩3.5N·m。

    额定电流In(A) 铜导线标称截面积(mm²)
    63 16
    80 25
    100 35
    125 50

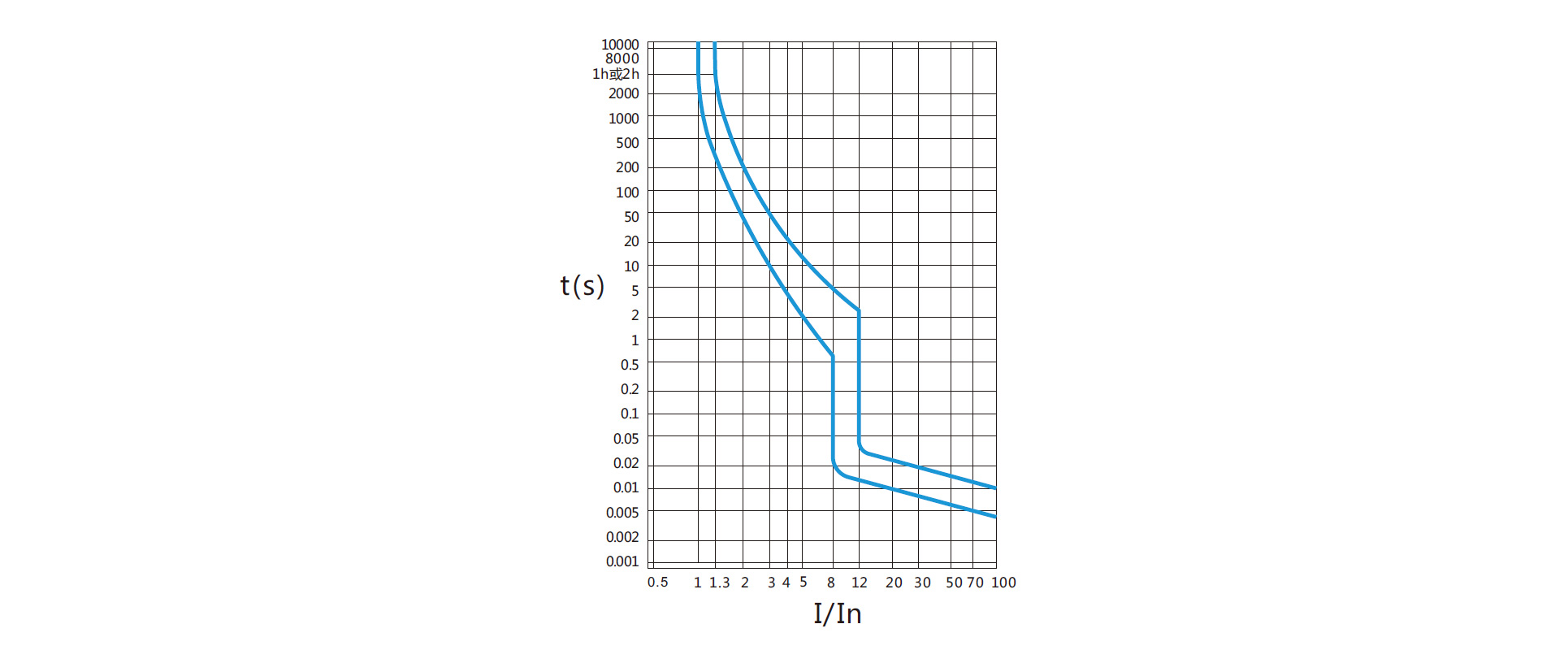

    五、C型脱扣特性曲线

    六、外形及安装尺寸


  • 尺寸

    产品尺寸
    (长x宽x高)(mm)
    外盒尺寸
    (长x宽x高)(mm)
    外箱尺寸
    (长x宽x高)(mm)
    81*27*75/1P 335*90*80 480*355*200
    81*54*75/2P
    81*81*75/3P
    81*108*75/4P

    重量

    产品净重 整盒重量 整箱重量
    0.150kg/1P 1.8kg 19.2kg
    0.310kg/2P
    0.460kg/3P
    0.590kg/4P
    注:产品根据不同质量规格,重量会有些误差,上表重量只做参考,实际以发货实重为准。

    装箱数

    产品装盒数 产品装箱数(常规) 产品装箱数(出口)
    12只/1P 120只/1P
    6只/2P 60只/2P
    4只/3P 40只/3P
    3只/4P 30只/4P
