  • 一、适用范围

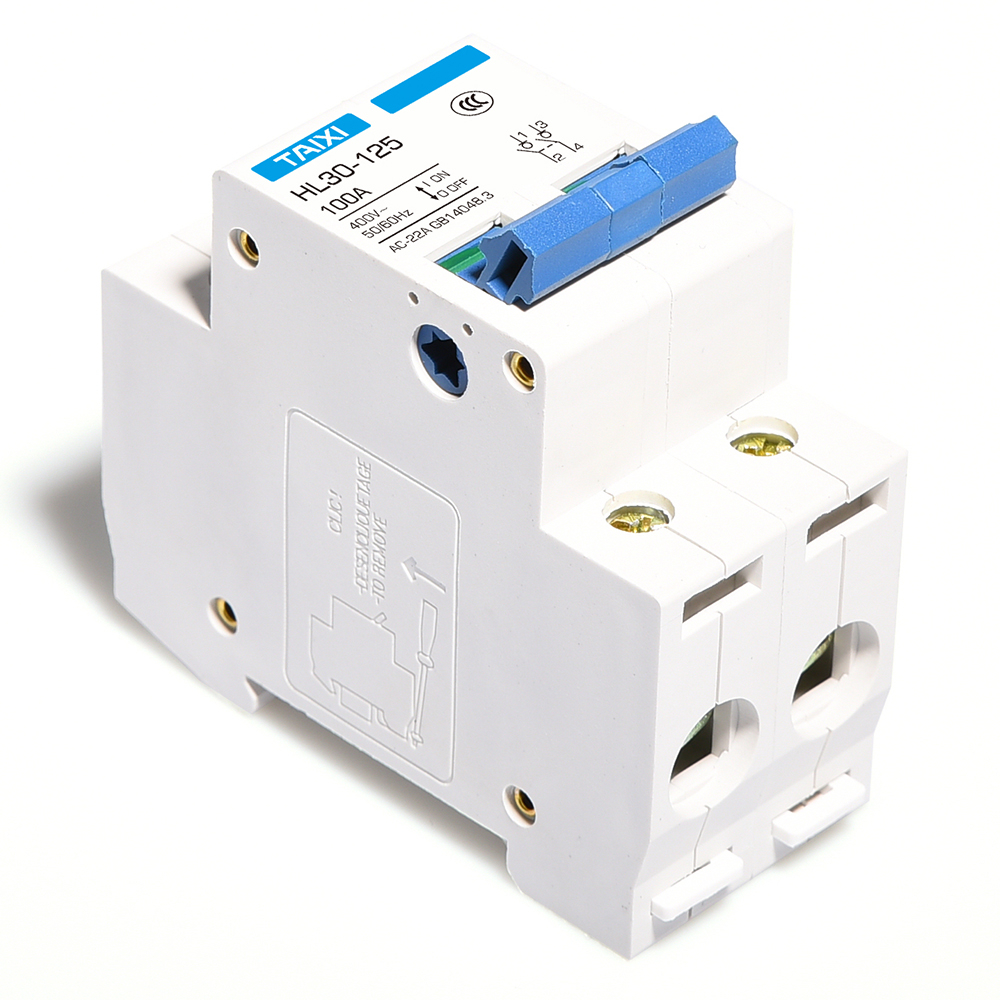

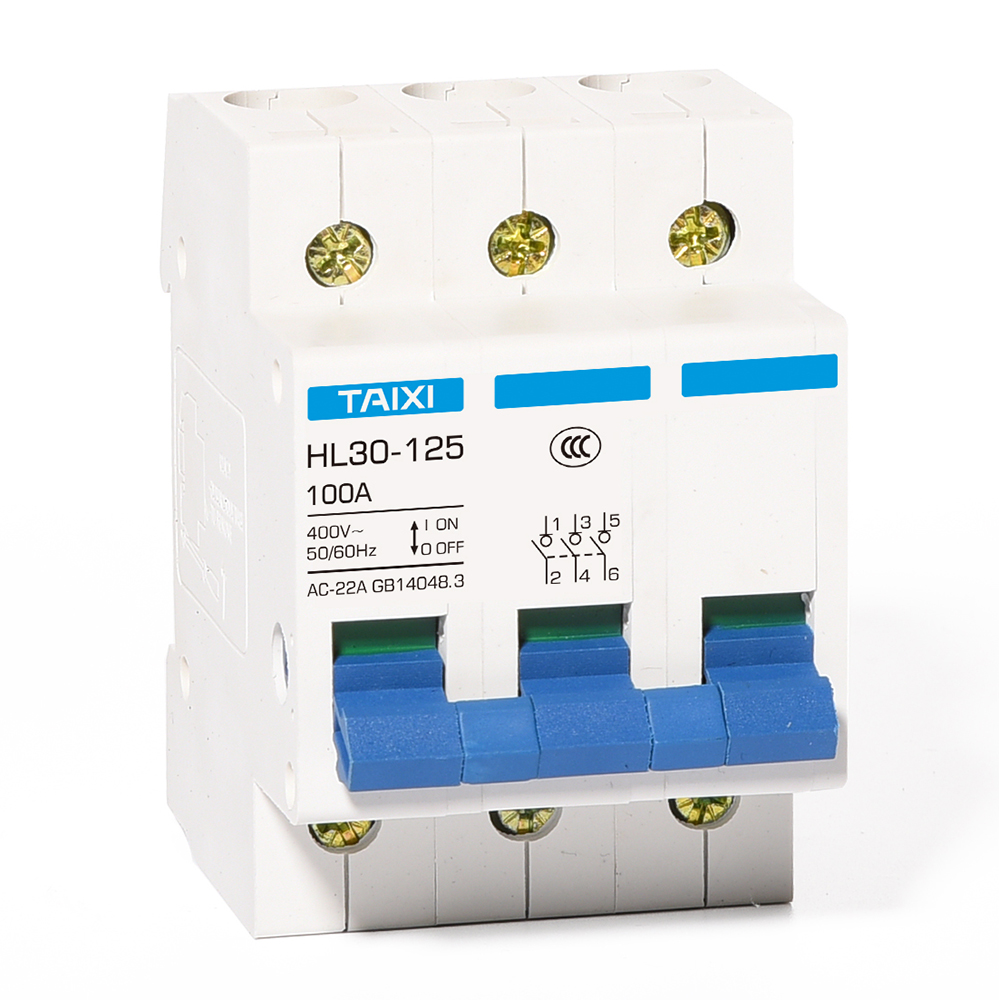

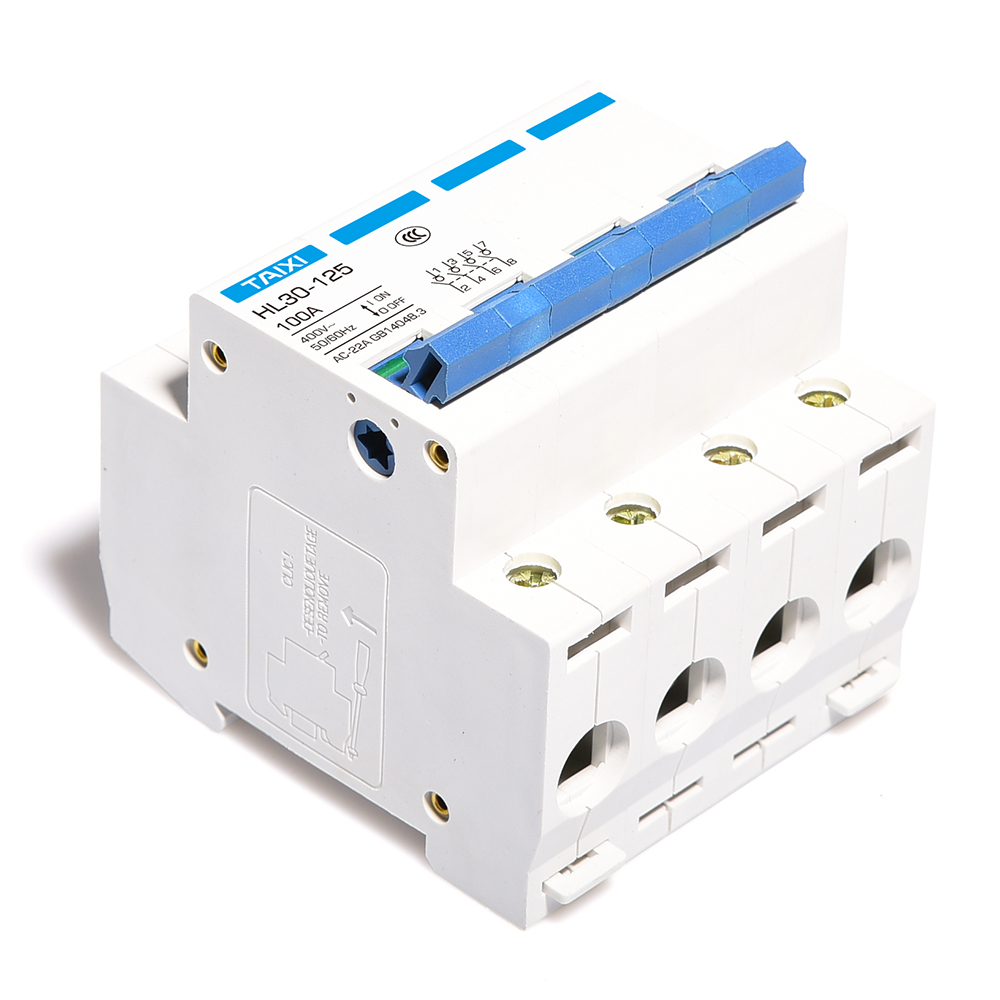

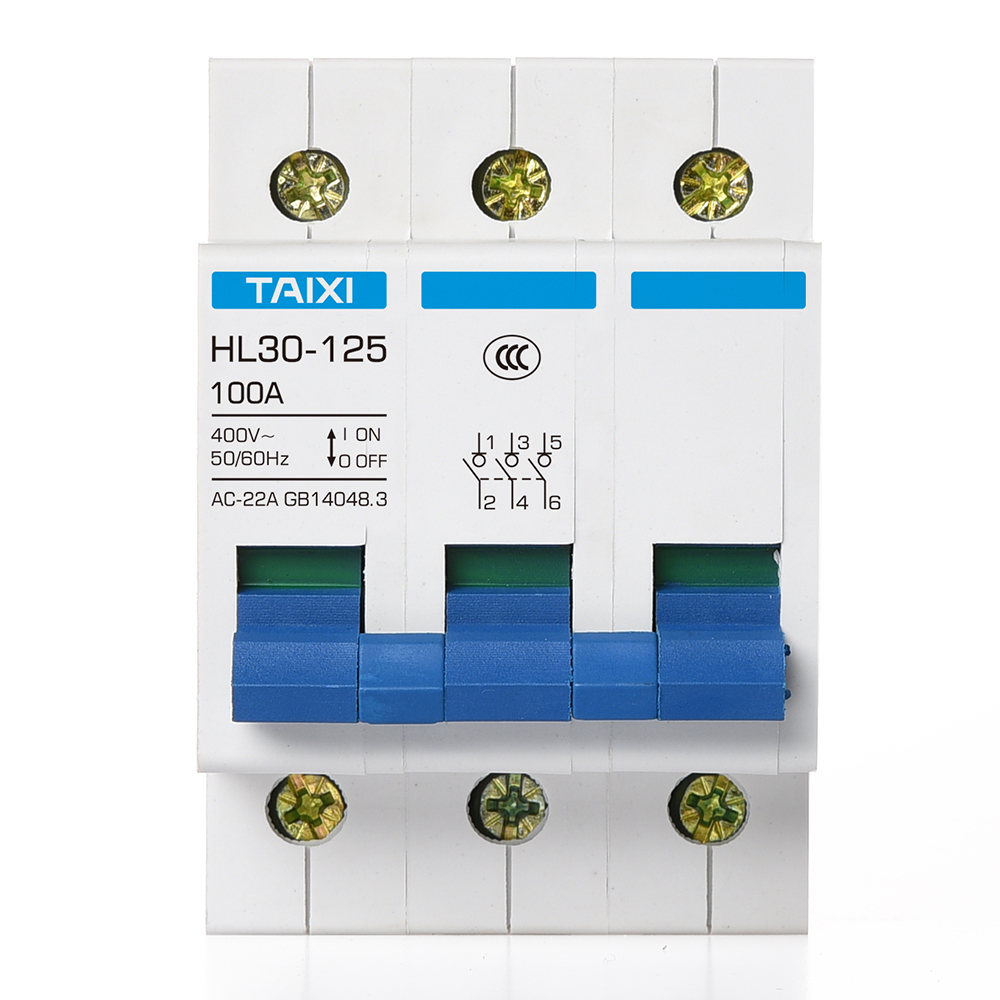

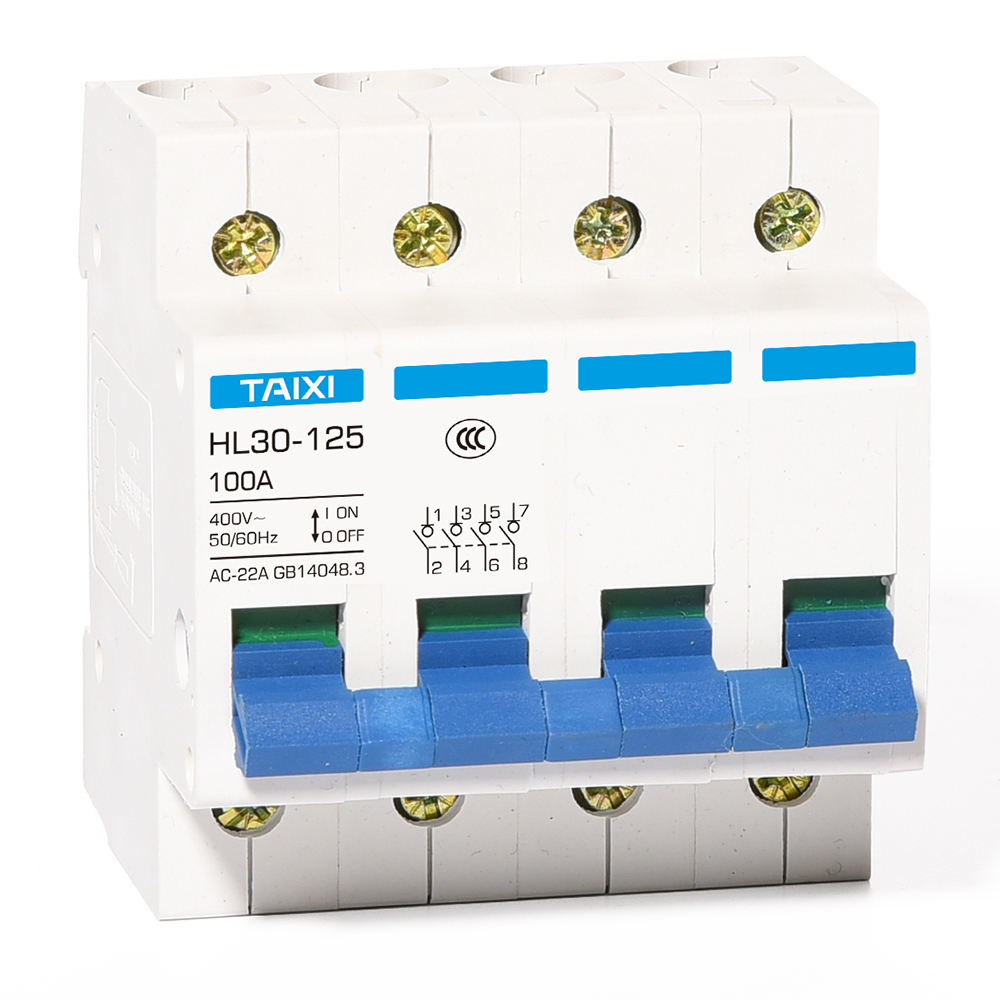

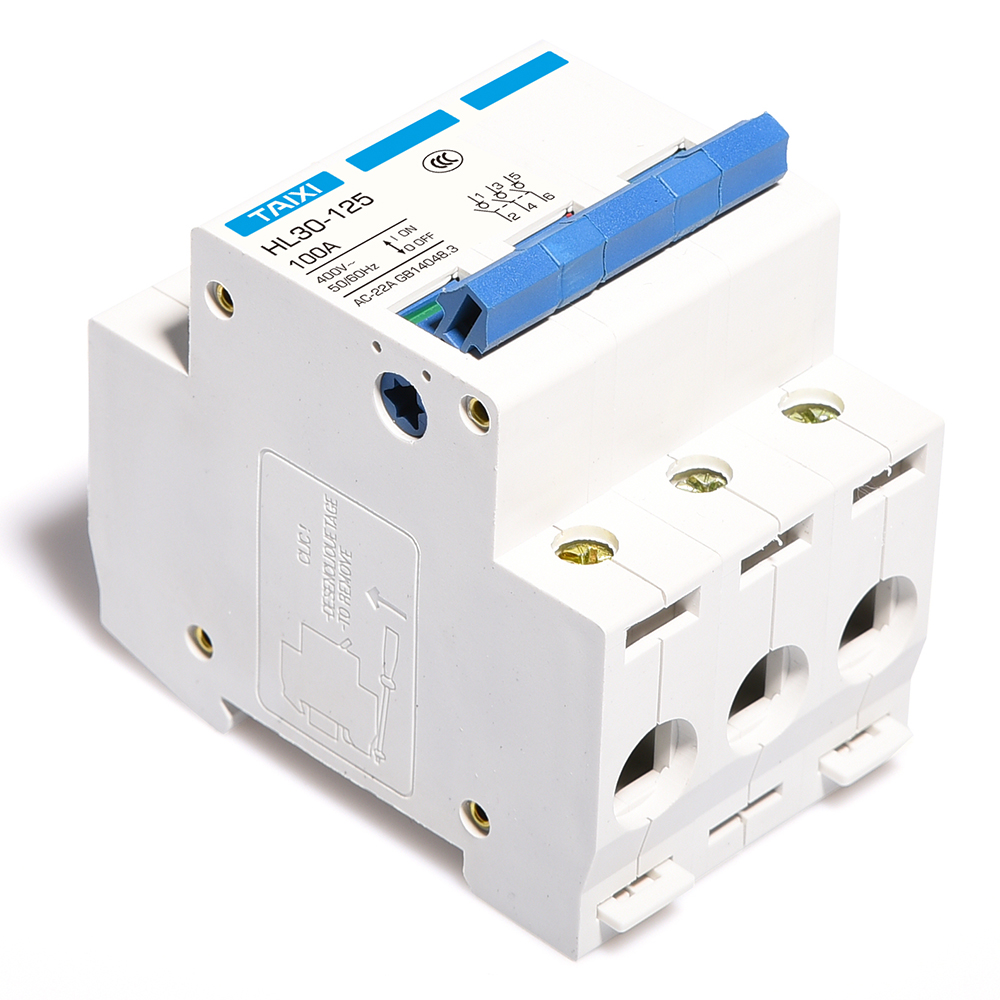

    HL30-100系列隔离开关HL30小型隔离开关,同NH4)(以下简称隔离开关) ,适用于交流50Hz或60Hz、额定工 作电压为230V/400V及以下的配电和控制回路中,主要作为终端电器的总开关,也可用于控制各类电动机、小功率电器和照明等 ,广泛应用于工矿企业、高层建筑、 商业及家庭等场所。
    本产品符合GB14048.3标准。

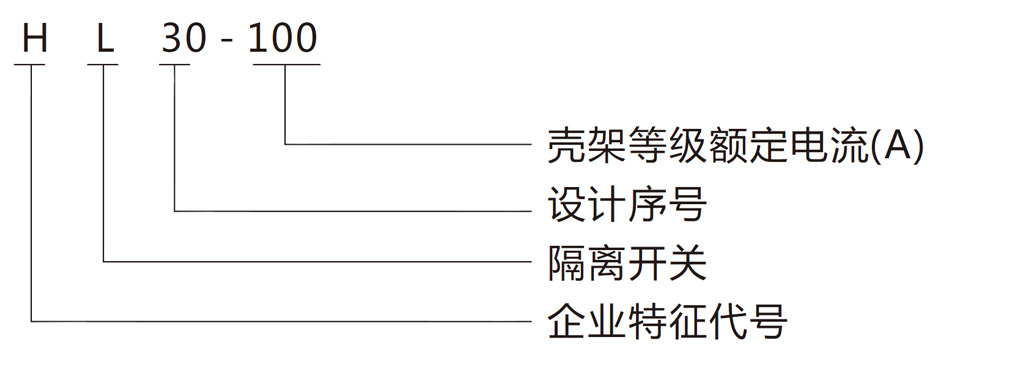

    二、型号及其含义

    三、技术参数

    ■  额定电流:20,32,63,100A
    ■  额定工作电压:230/400V AC
    ■  隔离开关
           □手柄带指示条码,切实分断显示
           □指示条绿色,触头处于断开状态;指示条红色,触头状态 处于闭合状态
    ■  额定短路接通能力:1066A(le:20~63A),1692A(le:100A),峰值
    ■  额定短时耐受电流:756A(le:20~63A),1200A(le:100A),1秒
    ■  机械寿命:8500次
    ■  电气寿命:1500次
    ■  使用类别:AC-22A
          □接线端子面积:20~100A,适用于50mm²及以下导线

    ■  符合标准:IEC6947-3/GB14048.3
    ■  符合认证:CCC认证

    电流等级 螺丝 额定扭矩 极限扭矩 标准扭矩
    20~100 M7 4.0 5.5 3.5

    四、正常工作和安装条件

    4.1  环境温度:-25°C ~+60°C。
    4.2  海拔高度:≤2000m 。
    4.3  污染等级:2级。
    4.4  使用类别:AC- 22A。
    4.5  安装类别:Ⅱ、Ⅲ。
    4.6  安装方式:采用TH35-7.5型安装装导轨安装,其安装面与垂直面的倾斜度不超过5°。
    4.7  接线方式:用螺钉压紧接线,拧拧紧力矩2.5N·m 。

    五、结构特点

    HL30隔离开关触头系统采用双断点直动结构,大电流选用二组平行和触头联,既增加了电流容量,又充分利用电力补偿。同时手柄操作机构弹簧储能实现快速通断。克服了人力操作速度慢的影响,大大提高了工作的可能性,触头开闭状态有醒目的包标提示,可防止误操作,提高了安全性

    六、安装和使用

    ■  HL30隔离开关安装前先检查开关是否与实际工作条件相符。
    ■  安装时按图示位置卡入安装轨,手柄上推为接通,指示标牌为红色;手柄下拉为断开,指示标牌为绿色。
    ■  电源进线从开关上方接入,下端接出线,铜导线应拧紧,不得松动脱出,或铜线裸露在接线端外。
    ■  通电前,先人工操作几次开关,应灵活可靠,无阻滞现象。
    ■  HL30隔离开关在使用、贮存、运输等过程中,均不得受雨水侵袭。
    ■  HL30隔离开关在一定时间内能承载非正常电路条件下的(短路)电流,也可不频繁通断适当的过载,但不能用来分断故障电流。


    额定工作电流Ie(A) 铜导线标称截面积(mm2)
    32 6
    63 16
    100 35
    125 50

    七、外形和安装尺寸


  • 尺寸

    产品尺寸
    (长x宽x高)(mm)
    外盒尺寸
    (长x宽x高)(mm)
    外箱尺寸
    (长x宽x高)(mm)
    78*18*76/1P(63A) 225*85*80 440*240*260
    78*36*76/2P(63A)
    78*54*76/3P(63A)
    78*72*76/4P(63A)
    78*18*76/1P(125A) 335*90*85 480*355*200
    81*54*76/2P(125A)
    81*81*76/3P(125A)
    81*108*76/4P(125A)

    重量

    产品净重(kg) 整盒重量 整箱重量
    0.069/1P 0.9kg 14kg
    0.139/2P
    0.209/3P
    0.279/4P
    0.140/1P(125A) 1.7kg 17.5kg
    0.280/2P(125A)
    0.420/3P(125A)
    0.560/4P(125A)
    注:产品根据不同质量规格,重量会有些误差,上表重量只做参考,实际以发货实重为准。

    装箱数

    产品装盒数 产品装箱数(常规) 产品装箱数(出口)
    12只/1P(63A) 180只
    6只/2P(63A) 90只
    4只/3P(63A) 60只
    3只/4P(63A) 45只
    12只/1P(125A) 120只
    6只/2P(125A) 60只
    4只/3P(125A) 40只
    3只/4P(125A) 30只
