  • 一、适用范围

    DZ47SD-63系列小型双电源断路器(DZ47双电源双电源手动型)是我公司自主研发的一款带联锁机构的新型断路器,本产品在原有DZ47-63小型断路器的基础上增加了联锁功能,即在一边断路器合闸的情况下另一边断路器只能保持断开状态,实现线路切换等保护功能。 我公司自主开发的双电源断路器双电源自动转换开关具有过载、短路保护和线路转换,双重功能,该产品设计合理、可靠、外型美观轻巧,主要用于切换及其它控制线路的过载、短路保护等作用。
    断路器产品符合GB10963和IEC60898标准。

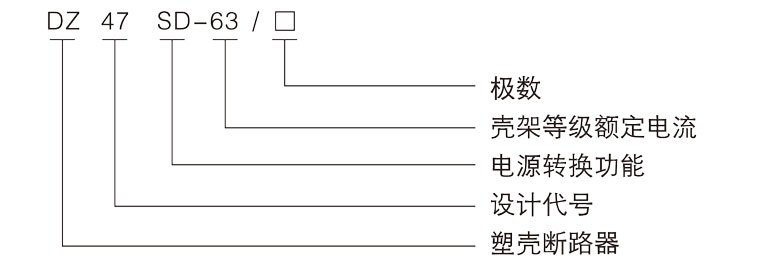

    二、型号及其含义

    三、结构特点

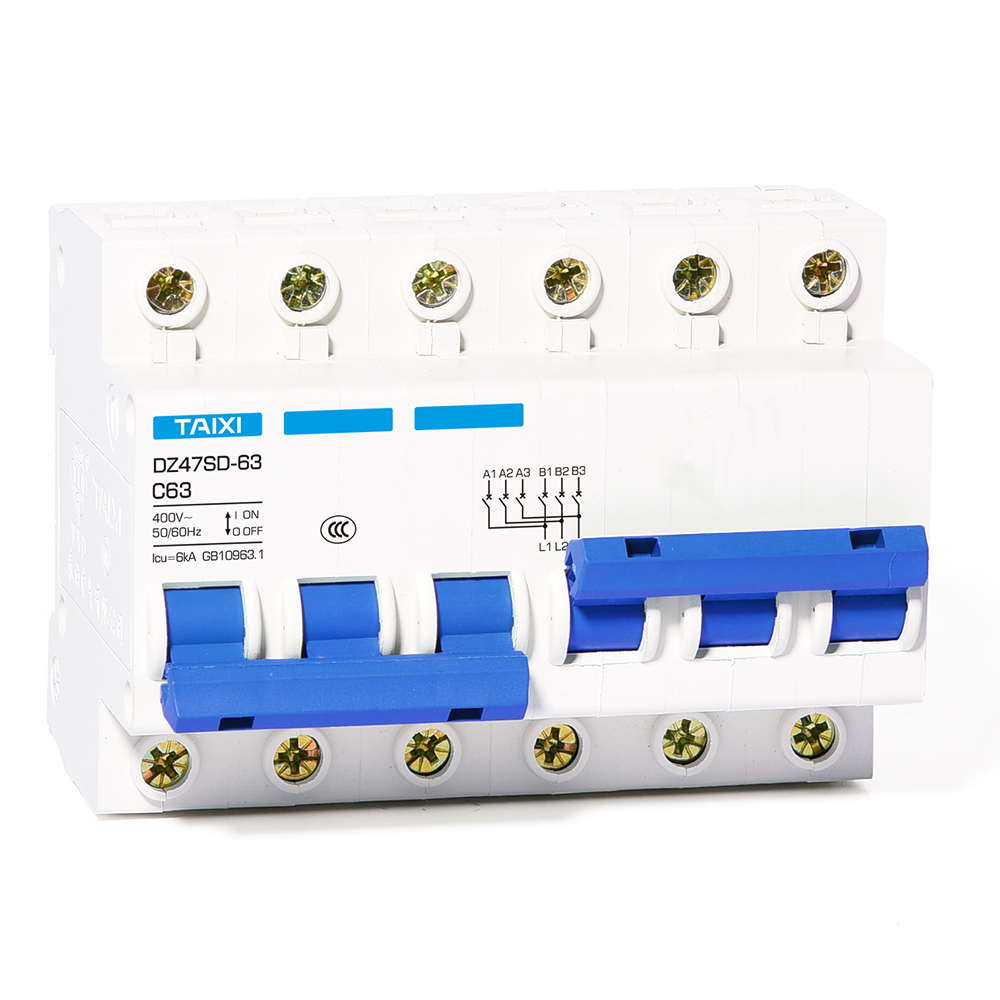

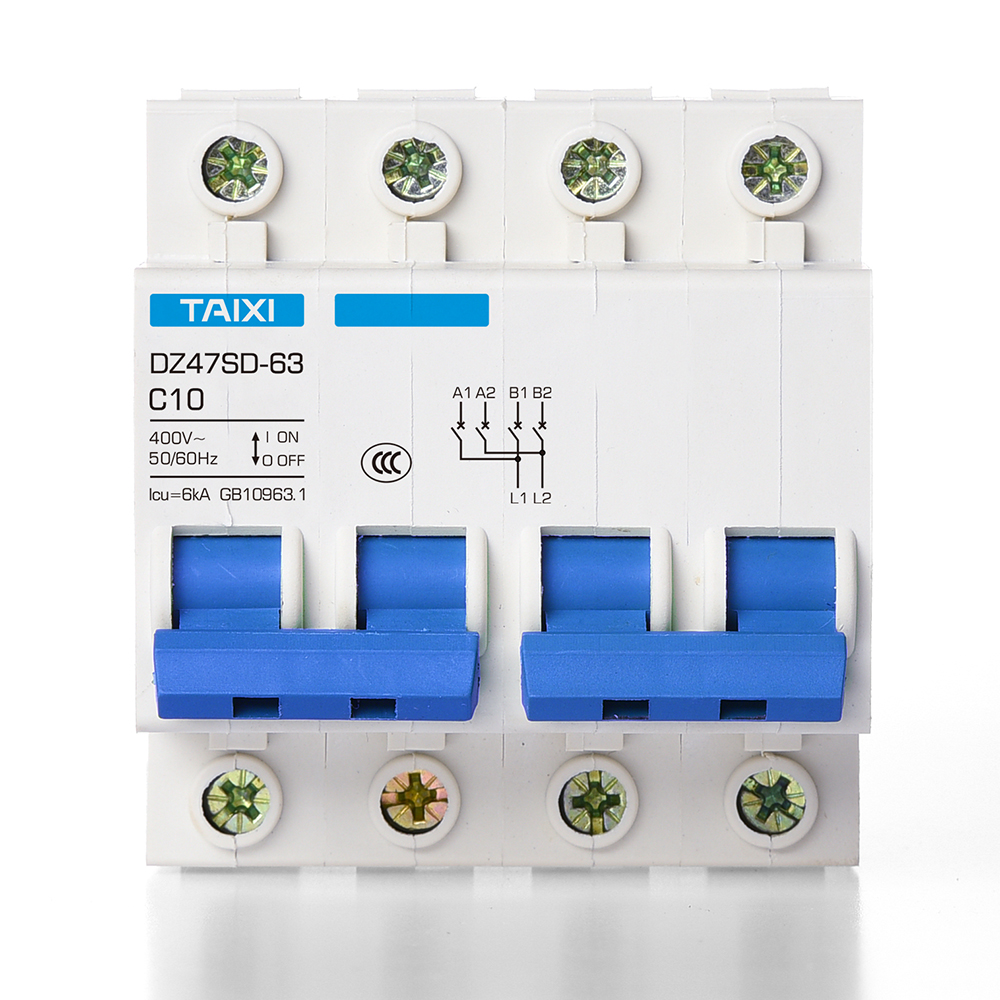

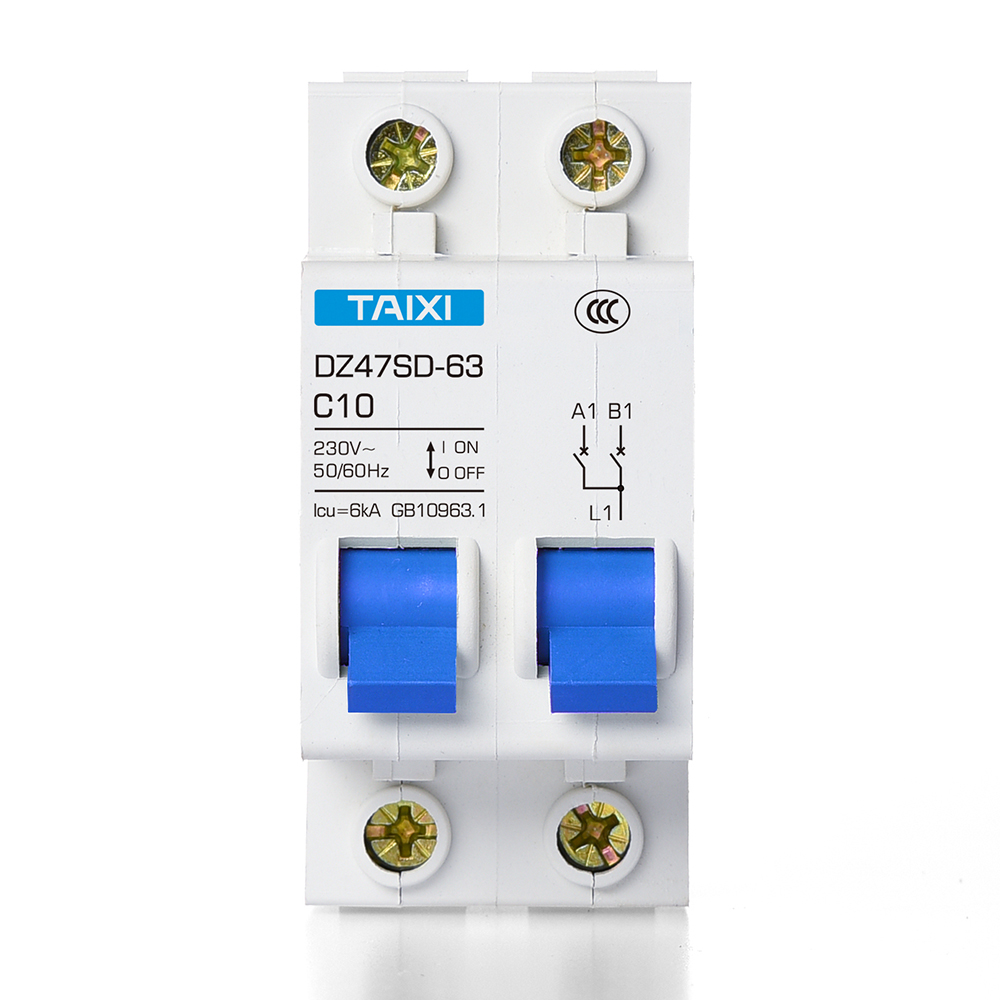

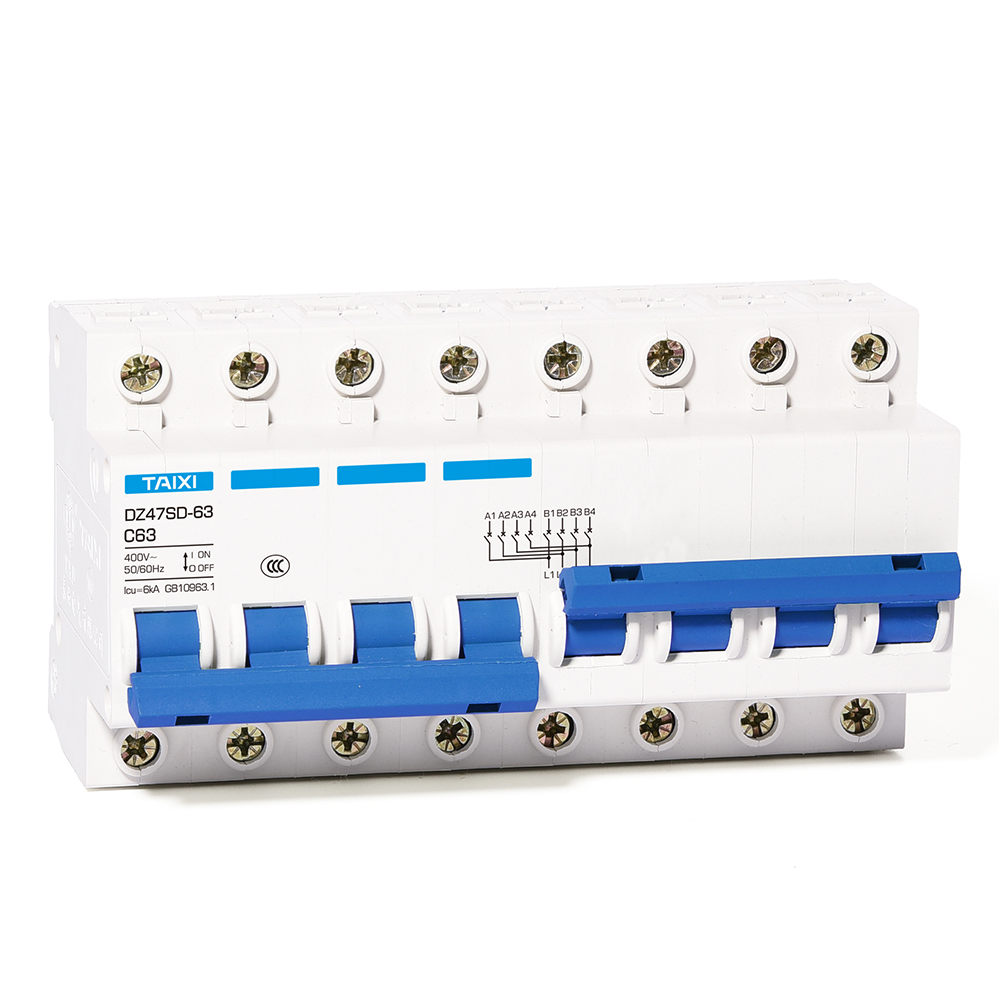

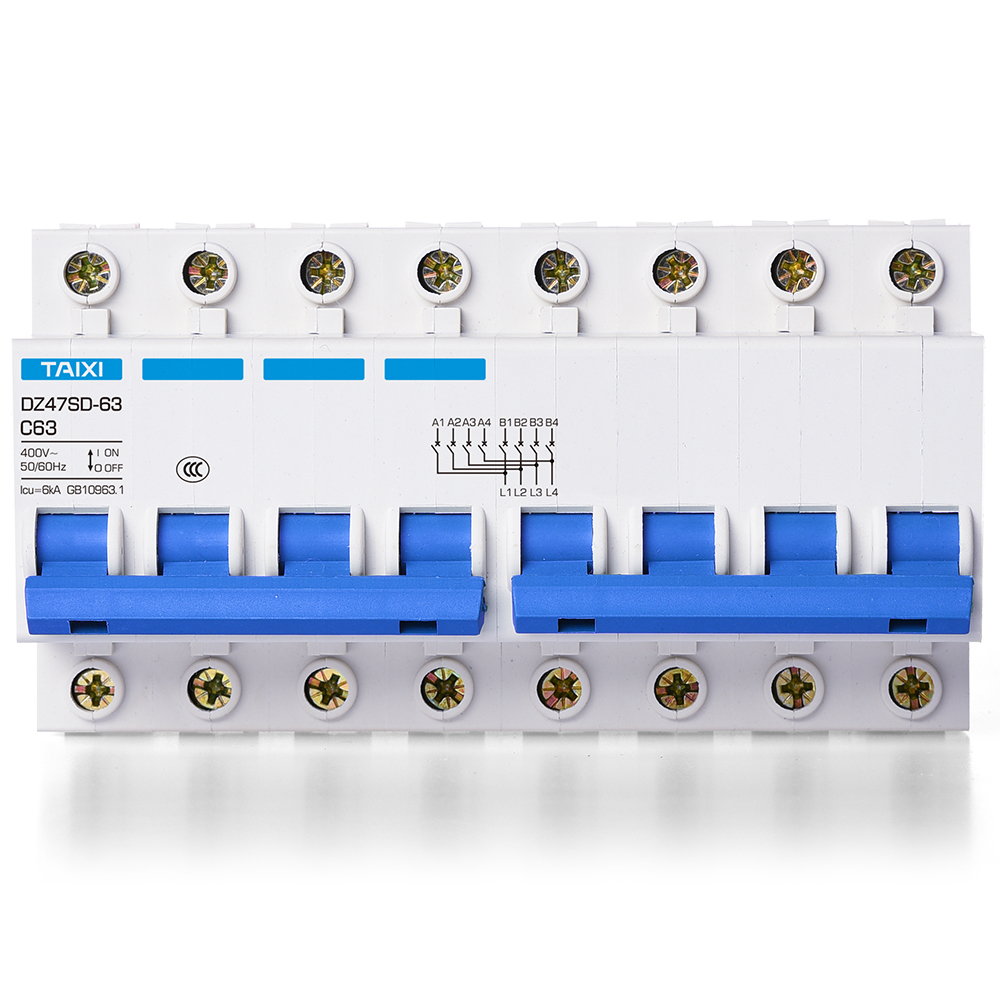

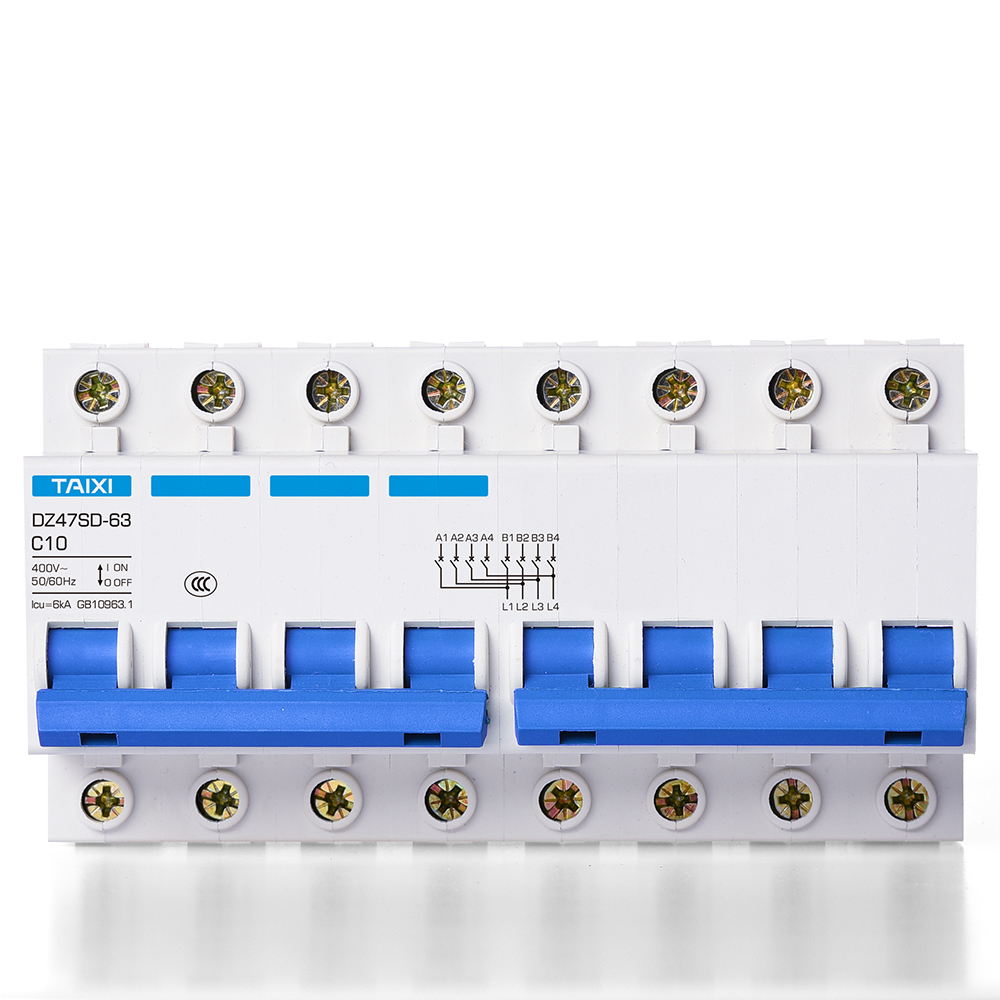

    DZ47SD-63双电源断路器由外壳、操作机构、热脱扣器、电磁脱扣器触头系统、灭弧系统等组成,具有过载和短路保护功能,设计独特的结构使产品具有6KA的短路能力,机械寿命20000次以上。安装导轨为TH35-7.5型标准钢安装轨,并具有以下特点:增加了联锁功能,即在一边断路器合闸的情况下另一边断路器只能保持断开状态,实现线路切换等保护功能,操作时手感舒适,电源上进下出,符合电源进线特点,安装方便。 DZ47SD-63双电源断路器分为1P+1P,1P断路器;2P+2P,2P断路器;3P+3P,3P断路器;4P+4P,4P断路器;

    四、主要技术参数

    型号 额定电流(A) 极数 电压(V) 额定短路分断能力
    C型 1、3、5、10、16、20、25、32、40 1、2 230/400 6000
    2、3、4 400 6000
    50、63 1、2 230/400 4500
    2、3、4 400 4500
    D型 1、3、5、10、16、20、25、32、40、50、63 1、2 230/400 4500
    2、3、4 400 4500

    序号 型号规格 起始状态 试验电流 试验时间 预期结果 备注
    1 所有值 冷态 1.13ln t≥1h 不脱扣
    2 所有值 紧接着1项试验 1.45ln t<1h 脱扣 电流在5s内上升至规定值
    3 In≤32 冷态 2.55ln 1s<t<60s 脱扣
    In>32 1s<t<120s
    4 B型 冷态 3ln t≥0.1s 不脱扣 闭合辅助开头接通电源
    C型 5ln
    D型 7ln
    5 B型 冷态 5ln t<0.1s 脱扣 闭合辅助开头接通电源
    C型 10ln
    D型 14ln

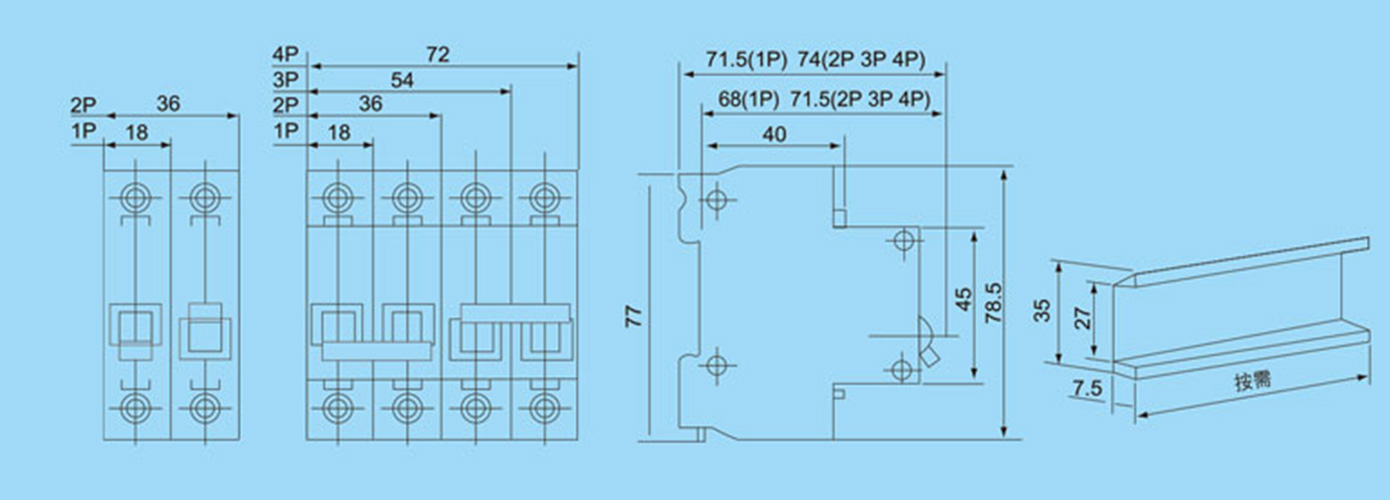

    五、外形和安装尺寸


    六、订货须知

    订货时要标明下列各点:
    产品型号和名称:如DZ47SD-63双电源断路器
    额定电流:40A。
    极数:1P
    订货数量:如8562只。
    订货举例:DZ47SD-63双电源断路器,5A,4P,1000只。


  • 尺寸

    产品尺寸(长x宽x高) 外盒尺寸(长x宽x高) 外箱尺寸(长x宽x高)
    78.5*36*74/(1P+1P) 225*85*80 440*240*260
    78.5*72*74/(2P+2P)
    78.5*106*74/(3P+3P)
    78.5*144*76.5/(4P+4P)

    重量

    产品净重 整盒重量 整箱重量
    0.173/(1P+1P) 1.1kg 17kg
    0.356/(2P+2P) 1.1kg
    0.525/(3P+3P) 1.1kg
    0.712/(4P+4P) 0.8kg 12.5kg
    注:产品根据不同质量规格,重量会有些误差,上表重量只做参考,实际以发货实重为准。

    装箱数

    产品装盒数 产品装箱数(常规) 产品装箱数(出口)
    6只/(1P+1P) 90只/(1P+1P)
    3只/(2P+2P) 45只/(2P+2P)
    2只/(3P+3P) 30只/(3P+3P)
    1只/(4P+4P) 15只/(4P+4P)
