  • 概述

    TXZDL自动重合闸漏电保护器是利用机械自动化原理,结合高压智能重合器控制器技术研制成功的智能化产品。可以解决因雷雨天气、电网冲击不稳定和人为等瞬时性故障而造成开关跳闸而使设备停电后不能自动恢复供电等问题,可为设备提供稳定、可靠的电源,从而延长用电设备寿命,提高网络服务质量,减少网络维护成本。产品适应于交流50Hz/60Hz,额定电流在63A的市电线路中。线路如出现漏电、过流、短路、过电压和欠电压故障时,能快速的切断供电线路,故障消除后能自动重合闸接通供电线路,无需人工合闸,保证用电设备和线路的供电安全性和持续性。适用于各种环境下的用电设备,如通信基站、直放站、卫星地面接收站、微波转发站、视频监控、平安城市、有线电视、数字电视、网络交换机、光端机、气象遥测站、地震监测台、光伏并网箱、智能家居、无人值守简易机房、户外一体化机柜、综合接入专用设备机箱、机要室外和无人值守设备等场所。本产品符合《GB6829-1995剩余电流动作保护器的一般要求》、《GB16917. 1-2003家用和类似用途的带过 电流保护的剩余电流动作断路器(RCBO)》

    功能介绍

    ○ 合闸前检测:自动合闸漏电保护器在合闸前对线路进行检测,输入过压、欠压、漏电、过流过载/短路,任一故障存在都不合闸,在事故发生前阻止了事故的发生。
    ○ 过压保护:当输入端零火线间的电压大于275V或设置值时,本保护器跳闸保护。
    ○ 欠压保护:当输入端零火线间的电压小于165V或设定值时,本开关跳闸保护。
    ○ 过流保护:当供电流大于或等于额定电流1. 15倍,出现持续3秒钟以上的过电流时,本开关跳闸保护。
    ○ 短路保护:当供电电流大于等于3倍额定电流,本开关在0.1秒内保护动作,跳闸切断供电。
    ○ 漏电保护:线路发生超过设定的漏电或人身触电时,自动重合闸电源保护器在0. 1秒内断开,保证了人身安全。
    ○ 零线断开保护:外部零线松动或被剪断后,三相电压不平衡到一定值,保护器分闸动作保护。
    ○ 断电时自动断开:线路断电时自动断开,重新来电后检测到供电正常则自动合闸通电。
    ○ 智能漏电识别:在合闸前自动检测供电线路电压、零线断开等,任何故障存在,则拒绝合闸供电。
    ○ 自动重合闸:上述故障发生跳闸后,一定时间间隔后自动重新合闸通电。
    ○ 自动保存跳闸信息:自动保存跳闸时的各种信息,包括跳闸时间、跳闸类型(原因)、电压、电流、漏电电流等信息。为故障分析提供依据。
    ○ 声光故障报警:上述保护断开的同时,不同的指示灯亮,指示相应的故障类型,同时声音报瞀声响。
    ○ 远程监控:具有RS485接口,方便与现有系统设备相连,实现远程监控。可通过软件实时查看电压、电流、漏电电流、 跳闸次数、跳闸类型(原因)、 报警总数、开关状态等数据。

    主要技术参数

    自动重合闸漏电保护器额定电压:AC220V
    ○ 自动重合闸额定频率:50/60HZ;
    ○ 自动重合闸额定输出电流:IN≥□10A □16A □20A □25A □32A □40A □45A □50A □63A特殊电流可自行设定。
    ○ 漏电保护可调范围:10~90mA 出厂漏电保护动作为25mA
    ○ 过压保护可调范围:AC220V-280V 出厂过压设定值为275V
    ○ 欠压保护可调范围:AC140V~220V 出厂欠压设定值为165V
    ○ 过流保护设定范围:1A~63A
    ○ 短路保护电流:≥3In
    ○ 自动重合闸漏电保护器功耗: <3w
    ○ 工作电压范围:AC140V~320V
    ○ 漏电保护动作时间:≤0.1S
    ○ 过、欠压保护动作时间:2~5S
    ○ 过流保护动作时间:2~5S
    ○ 短路保护动作时间:在0.1S
    ○ 防雷性能:在L-N间加1.2/50us(8/20us)组合波,2kV不产生误动作,6kV不损坏
    ○ 故障报警:线路故障会有报警声,不需要报警声可进行关闭操作!
    ○ 实时电流、电压、漏电流显示误差:≤5%
    ○ 最大故障信息保存个数:9999
    ○ 通信波特率: Rs485 9600
    ○ 通信地址范围 :1~247

    智能重合闸次数与时间(菜单中用X-nT表示)的关系如下:
    自动重合闸次数 0-n T次 1-nT次 2-nT次 3-nT次 4-nT次 5-nT次
    自动冲合闸时间 此时产品没有自动重合闸功能,出现
    任一故障后,需要手动合闸
    30秒 5分钟 10分钟 30分钟 1小时

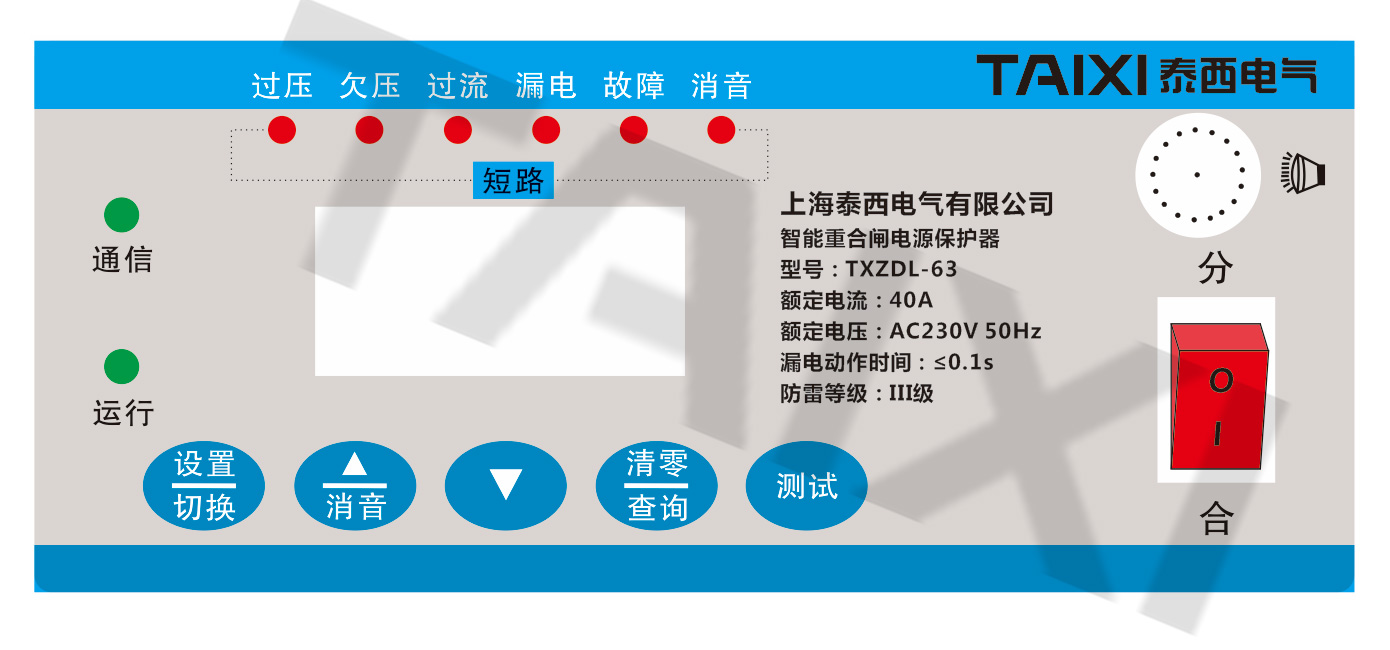

    自动合闸漏电保护器在测量界面操作:
    (1) 长按“设置/切换”键5秒;从主界面进入参数设置界面,参 数设置界面操作详见上图;
    (2) 短按“设置/切换”键:可查看当前电压(220V),电流 (15.0A),漏电电流(28mA);如果10秒没有操作,自动返回电压显示界面;
    (3) 短按“清零/查询”键:可依次查看总故障次数(此时过压/ 欠压/过流/漏电指示灯同时亮)、过压、欠压、过流、漏电故障次数;如果10秒没有操作,自动返回电压显示界面;
    (4) 长按“清零/査询”键5秒:清除所有故障次数;
    (5) 短按“ ▲/消音”键:可以对蜂鸣器声音进行消音;
    (6) 短按“测试”键:进行漏电功能测试。
    自动合闸漏电保护器在测量界面操作:
    (1) 短按“设置/切换”键:依次切换设置过压设定值、欠压 设定值、过流设定值、漏电设定值、自动重合闸次数、通信地址。
    (2) 短按“ ▲/消音”键:可以对当前设置的数值增加;
    (3) 短按“▼“ :可以对当前设置的数值减少;
    (4) 长按“设置/切换”键:退出参数设置。

    自动重合闸漏电保护器接线安装完成无误后,请连接电源。接通“总控开关”,自动重合闸漏电保护器马上接通电路。按下“测试”按钮,自动重合闸漏电保护器即切断电路,“漏电指示”灯亮30秒后自动恢复供电,这表示自动重合闸漏电保护器工作正常。至此,您已正确安装了“自动重合闸漏电保护器”,可以放心享受自动重合闸漏电保护开关带来的安全和方便了。
    您最好能依照以上“测试”的程序定期试验,以确认自动重合闸漏电保护器功能正常.
    当较长时间不需用电,您可以关闭“总控开关”,自动重合闸漏电保护器即断开电路,这相当于拉开了总闸。
    1、通电后将电源开关掷于“合”位置,运行指示灯亮,表示自动重合闸漏电保护器已通电。
    2、自动合闸,面板上的输出指示灯亮,表明供电正常。
    3、按下“测试”按钮,或者用电设备出现漏电,本自动重合闸漏电保护器立即断开输出线路,说明漏电保护功能正常。此时漏电指示灯亮。本开关将在30秒钟后进行第一次自动重合闸.若漏电故障持续存在,合闸后将又立即跳闸,本开关将在5分钟后第二次重合闸,如漏电故障仍存在,则10分钟后第三次重合闸。经过三次合阐后,若漏电故障仍然存在,则本开关将进入自锁状态,不在进行重合闸。这时,应关断产品上的电源开关,排除故障后,在通电,才能再自动合闸。
    4、过压保护:当供电电压≥275V时,保护器进入过压保护状态,跳闸切断供电。此时面板上电压指示灯亮。30秒钟后,本开关就自动重合闸。
    5、欠压保护:当供电电压≤165V时,本保护器进入欠压保护状态,跳闸切断供电。此时面板上电压指示灯亮。30秒钟后,本保护器自动重合闸。

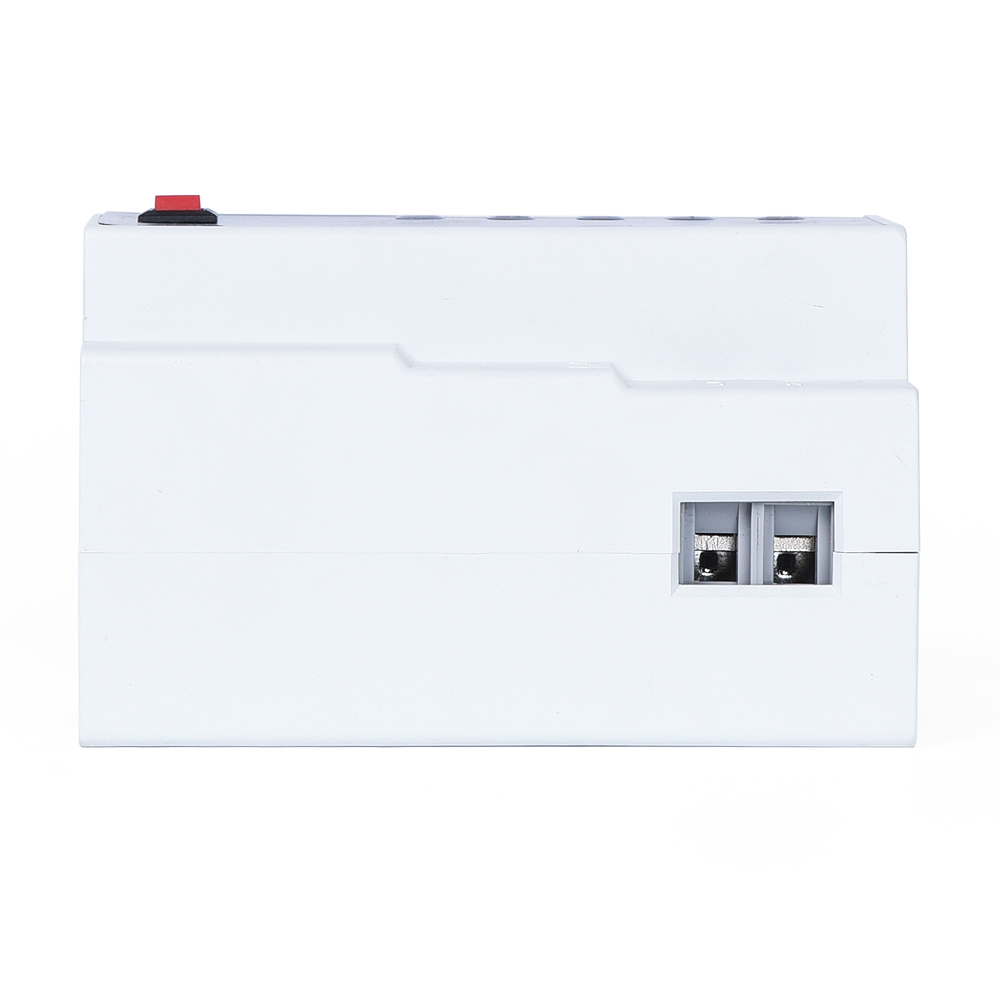

    安装方法及使用

    (1) 将自动合闸漏电保护器安装于墙壁上或主机箱内,避免直接雨淋日晒。

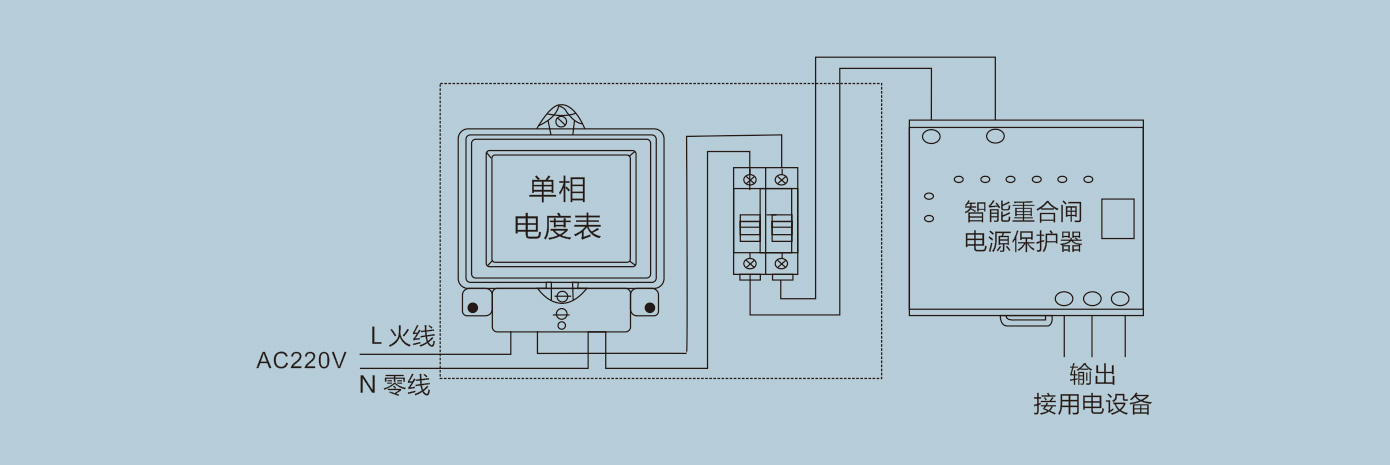

    (2) 自动合闸漏电保护器应接在断路器或闸刀开关的下方,电源接输入端, 负载接输出端。
    (3) 如果保护器通电10秒后,红色指示灯亮,表明线路有相应 故障,关断保护器10秒后,再合上,如果仍不能合闸送电,表 示线路中漏电电流超过规定值,或线路存在过流、短路现象, 应关断所有负载,马上查明原因,排除故障,方可送电。
    (4) 自动合闸漏电保护器可替代现有的漏电开关及断路器,在安装本保护 器时,不能与现有的普通漏电开关同时使用,应拆卸已安装的漏电保护开关。
    (5) 按自动合闸漏电保护器面板标识接入电源,用电设备供电线路及接地线, 特别请注意输入与输出不能接反。

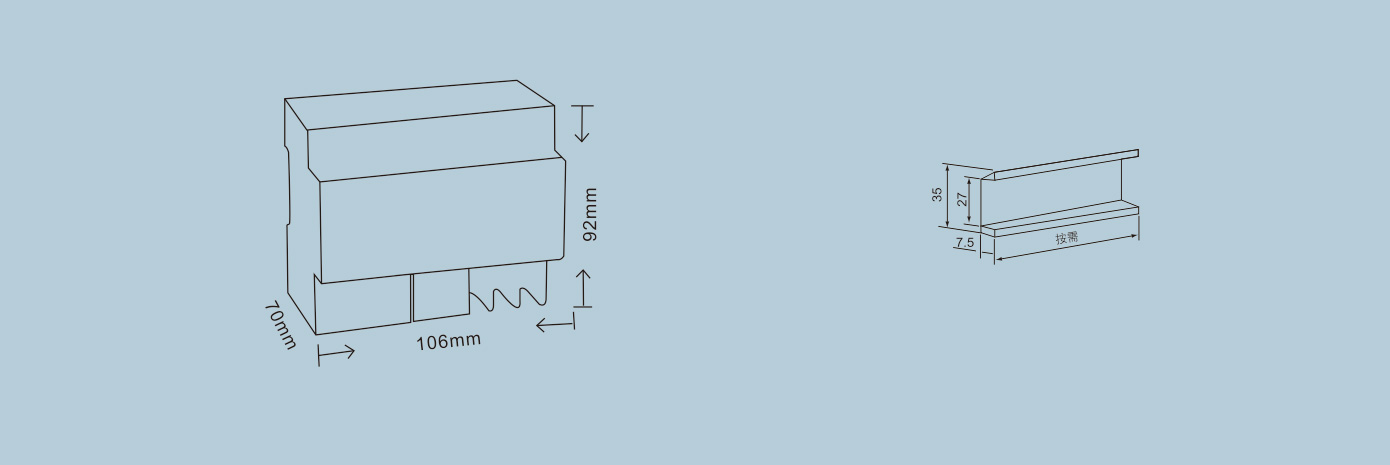

    安装尺寸
