产品名称:一体式可手动操作型自复式过欠电压保护器

产品型号:TXF7GQ-63

联系我们(二十四小时为您服务)

  • 产品参数

  • 产品细节

  • 尺寸重量

  • 相关资料

  • 产品视频

  • 在线留言

  • 一、适用范围

    TXF7GQ-63自复式过欠电压保护器采用具有短路过载保护的小型断路器为主开关,配以具有继电器的超小型智能电操装置,对电源电压检测并实现过压或欠压跳闸保护以及电压恢复后的自动恢复电路的作用,确保负载设备在正常电 压范围内安全运行。自复式过欠电压保护器为一体式自复式过欠电压保护器,与普通的分体式相比,免去了接线的烦恼,无需考虑上下 接线问题安装更加方便快捷。一体式自复式过欠电压保护器外形更加简洁舒适,是高档住宅场所的最优选择,主要适用 于电网电压不稳定的场合或者对电压变动较为敏感的设备保护。
    自复式过欠电压保护器JGJ242-2011《住宅建筑设计规范》和《自复式过欠压保护器(OUPA)标准》。该系列产品具有体积小巧紧凑、分断能力高、动作更加可靠、性能稳定的良好的人机交互界面。

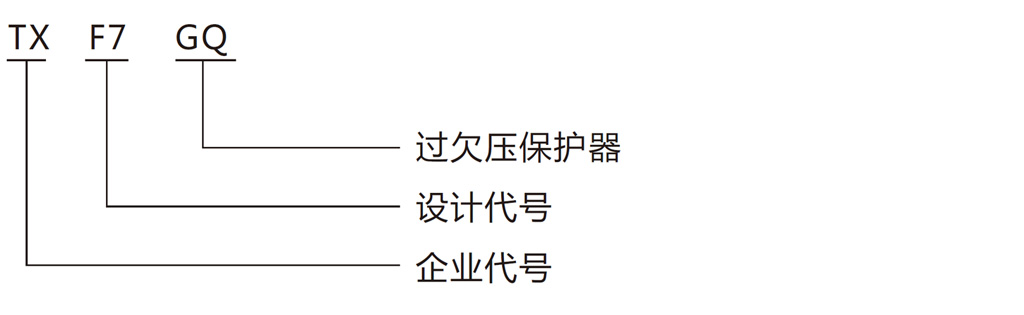

    二、型号及其含义

    三、产品特点

    1. 自复式过欠电压保护器采用一体式设计结构,35mm标准导轨固定,便于客户快速安装、维修或更换;
    2. 采用继电器检测电压进行分闸、合闸操作,对电路电压过低或者电压过高进行保护;
    3. 分合闸动作快速可靠,且选用TXB7N-63小型断路器平台,分断能力高;
    4. 可选用2P/1P+N或4P/3P+N小型断路器或者相应漏电断路器;
    5. 过欠压保护、过载及短路保护、保护状态指示;
    6. 产品增选功能:漏电保护、远程控制、故障报警。

    四、主要技术参数

    接线方式: 1P+N/2P 单相
    3P+N/4P 三相四线
    额定工作电压(Un): 1P+N/2P 230V AC / 50Hz
    3P+N/4P 400V AC / 50Hz
    欠压保护值 170V±5V(恢复值:190V±5V)
    欠压保护值 170V±5V(恢复值:190V±5V)
    欠压分闸延时 固定延时T1≤0.1s
    过压保护值 270V±5V(恢复值:250V±5V)
    过压分闸延时 固定延时T2≤1s
    自恢复合闸延时 固定延时T3=10s±2s
    过载短路保护类型 B型(3In<I≤5In)
    C型(5In<I≤10In)
    D型(10In<I≤14In)
    断路器分断能力(Icn) 6KA
    介电强度: 2500VAC 1分钟
    耐压水平(Uimp): 4KV
    机械寿命: 4000次,3次/分钟
    动作时间: 分闸≤0.2s、合闸≤0.5s (不包含延时)
    防护等级: IP20
    工作温度: -25°C~60°C
    空气相对湿度: ≤95%
    故障报警触点特性: 1常开,50VDC(200mA)(如有此功能)
    动作过程

    检测到电压超过欠压保护值或过压保

    护值,经固定分闸延时分闸,待电压

    恢复,经固定自恢复合闸延时后自动合闸。

    指示灯: 绿色恒亮:正常运行,合闸状态
    红色恒亮:过压/欠压故障

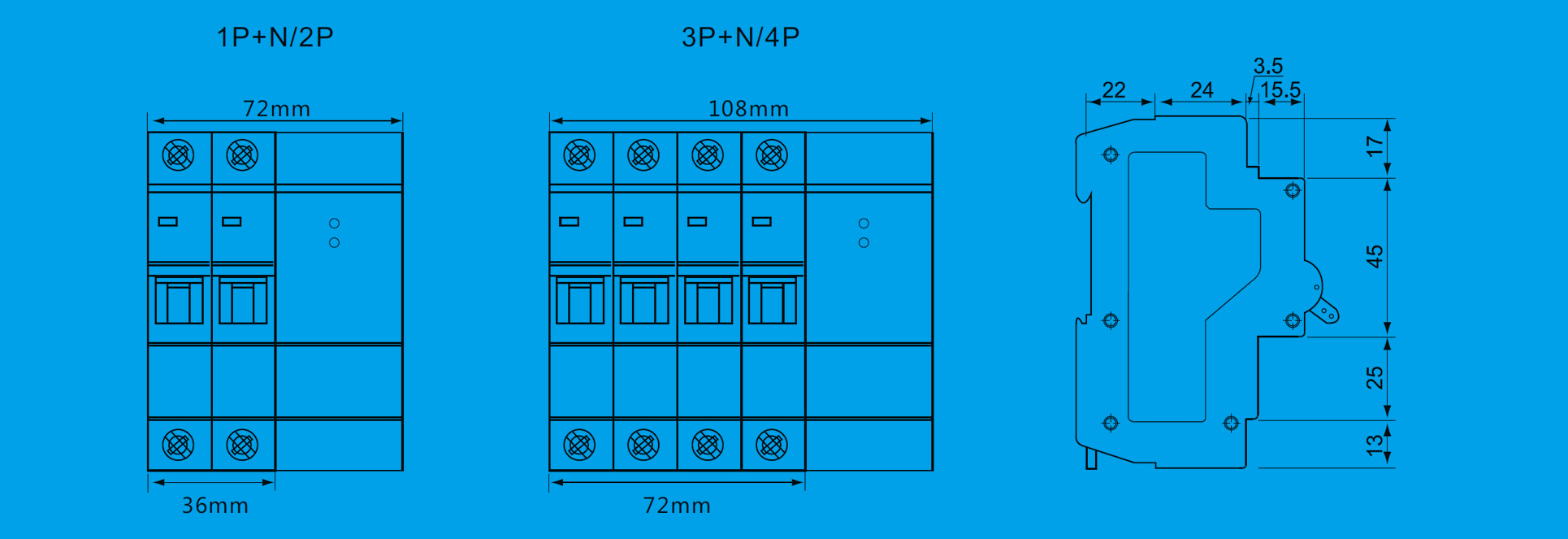

    五、外形及安装尺寸


  • 尺寸

    产品尺寸
    (长x宽x高)(mm)
    外盒尺寸
    (长x宽x高)(mm)
    外箱尺寸
    (长x宽x高)(mm)

    225*85*80 440*240*260
    100*70*74/2P



    重量

    产品净重(kg) 整盒重量 整箱重量

    1kg 15.5kg
    0.313/2P


    注:产品根据不同质量规格,重量会有些误差,上表重量只做参考,实际以发货实重为准。

    装箱数

    产品装盒数 产品装箱数(常规) 产品装箱数(出口)



    3只/2P 45只
