  • 一、产品概述

    TXZD1 单相自动重合闸漏电保护器具有现有漏电保护开关/空气开关的所有功能,并引入了大型专业设备的“自动重合 闸”功能,在性能及可靠性方面也大幅度提高。该自动重合闸漏电保护器具有漏电保护,低电压保护,过电压保护,过电流保护,短路保 护,合闸前短路检测,自动重合闸,延时启动,稳压和监控干节点输出等功能。适用于交流50Hz或60Hz额定电压两极 220V/230V,额定电流至32A的线路环境中。当用电设备发生漏电、过载、短路、人畜发生触电时,能自动快速切断 电源,故障消除后自动重合闸送电,无需人工合闸,保证用电设备正常供电使用。
    单相自动重合闸漏电保护器可以解决因雷电雷击、插座跳火等引发瞬时性故障造成开关跳闸停电后不能自动恢复供电的 问题,又可以通过实时监测供电线路的电压、电流、漏电等运行情况对用电设备和线路进行分闸保护。
    单相自动重合闸漏电保护器引用了高压自动重合器控制器技术,实现强电、弱电有效隔离,有效防止互相干扰和浪涌的 侵入,减少误动作,延长产品寿命和提高了产品稳定可靠性。利用传统机械开关和单片微型电子相结合的设计理念,保 留了传统机械开关安全可靠和电子产品灵敏智能的特点,以保证安装维护人员的使用安全和用电设备的有效保护。
    自动重合闸漏电保护器产品符合《GB6829-1995剩余电流动作保护器的一般要求》、《GB16917.1-2003 家用和类似用途的带过电流保护的剩余电流动作断路器(RCBO)》和广东省电信有限公司《小灵通基站用自动重合闸漏电开关技术要求和测试方法》。具有漏电保护,低电压保护,过电压保护,过电流保护,短路保护,合闸前短路检测,自动重合闸,延时启动, 稳压和监控干节点输出等功能。适用于交流50Hz或60Hz额定电压两极220V/230V,额定电流至32A的线路环境中。当用电设备发生漏电、过载、短路、人畜发生触电时,能自动快速切断电源,故障消除后自动重合闸漏电保护器送电,无需人工合闸,保证用电设备正常供电使用。产品主要适用于通讯基站、直放站、卫星地面接收站、微波转发站、平安城市视频监 控、无人值守简易机房、户外一体化机柜、综合接入、专用设备机箱等重要室外和无人值守设备中。
    使用此产品可解决因雷雨天气、电网冲击不稳定等瞬时性故障而造成开关跳闸设备停电后不能自动恢复供电问题,为设 备提供稳定、可靠的电源,延长用电设备寿命,提高网络服务质量,减少网络建设投资和降低维护成本。

    二、适用范围

    单相自动重合闸漏电保护器适用于交流50Hz,额定电流至63A的电路中,用来作为线路及电源设备过载、短路、漏电、过电压、欠电压、断电时 自动断开等保护及自动重合闸功能。可广泛地应用于各种环境下的无人值守设备的用电保护或用电防火安全要求高的场 合,如移动通信基站、小灵通基站、卫星地面接收站、微波转发站、程控交换机、网络交换机、宽带网络交换机、光端 机、通信分接点、通信交换机、信号放大器、电子监控、有线电视放大器、环保系统大气监测站、气象遥测站、能源管 道遥测站、安全防火要求较高的场所等。

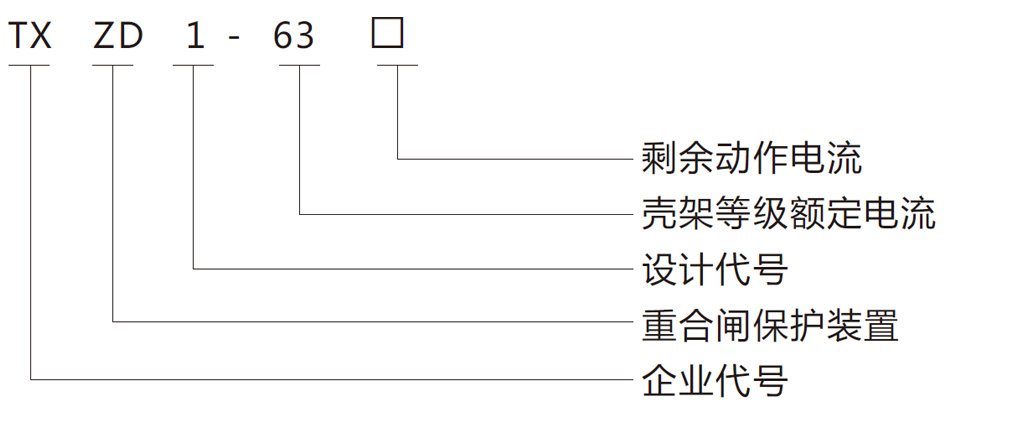

    三、型号及其含义

    四、功能特点

    短路保护 线路发生短路,如果持续0.5秒,会引起线路烧毁。如果在0.1秒内能迅速切断电源,
    可以避免事故发生。自动重合闸用电保护器在电流大于额定电流的5倍(50安以上)
    时,其在0.03秒内断开, 保证设备的安全性。
    漏电保护 线路发生15~30毫安的漏电或人身触电时,自动重合闸用电保护器在0.03秒内断开,保证了人身安全。
    过流保护 如果线路负荷过重,电线严重发热,很可能引发火灾。当电流大于额定电流1.1倍
    (11安培)时,自动重合闸用电保护器将监测此电流的持续时间和大小;如果持续时
    间超过10秒,或期间大于50安,自动重合闸用电保护器即断开实施保护。
    过欠压保护 电压太高,容易使设备烧坏,供电电压高于270伏时,自动重合闸用电保护器断开。
    当电压降回正常后,自动重合闸用电保护器自动合闸通电。电压太高固然危险,电
    压过低也容易引起火灾,供电电压低于100伏时,自动重合闸用电保护器断开;电压
    回升正常后自动重合闸用电保护器自动合闸通电。
    来电延合/失电分闸 当市电断电时,自动断开输入和输出线路,避免了重新来电时,由于供电不正常,
    导致设备被烧坏的情况发生。当市电重新来电时,应延时合闸,由于供电不稳定导
    致主设备频繁重启。
    合闸前检测 自动重合闸用电保护器在合闸前对线路进行检测,如果线路存在短路或严重漏电的
    情况时,将封锁合闸并报警;用户如不及时修理,故障未经排除,则无法合闸通
    电。
    自动重合闸 线路发生瞬间冲击(如雷电、插座跳火等)而可能有危险时,自动重合闸用电保护器立
    即断开;冲击过后,如果线路仍然是安全的,自动重合闸用电保护器会自动重新合
    闸通电。连续重合闸3次(时间间隔分别为30秒、0.5小时、1小时)后,自动重合闸
    用电保护器将断开并报警。“自动重合闸”是自动重合闸用电保护器增设的功能,
    减少了人工合闸,保证用电的连续性,提高了运行率,使用户更加方便。
    故障报警 上述保护断开的同时,不同红色指示灯亮,指示相应的故障类型。

    TXZD1单相自动重合闸漏电保护器可在跳闸后自动重合闸,带有零火线接反保护和零线断开保护,保护设备不断电, 保证无人值守设备连续工作,减少损失。
    1、单相自动重合闸漏电保护器智能漏电识别:可识别各种干扰信号与漏电信号,可避免假漏电跳闸。
    2、单相自动重合闸漏电保护器断电时自动断开:线路断电时,自动断开输入与输出线路。重新来电时,检测到供电正常,则自动合闸通电。
    3、自动重合闸电源保护器零火线接反保护:本功能在零火线接反时,不合闸,避免电器烧毁事故的发生。
    4、自动重合闸电源保护器零线断开保护:当“零线”松动或被人剪断后,导致电压失衡,本功能在电压失衡时,自动断开供电。
    5、远程控制:内部具有RS232通信接口,需要时可以外接,方便与远程监控设备相连,实现远程监控。
    6、故障报警:上述保护断开的同时,不同红色指示灯亮,指示相应的故障类型。
    7、自动重合闸用电保护器安全稳定:采用机械开关特性与自动重合器控制器技术相结合,保障产品稳定可靠,故障率极低。
    8、自动重合闸用电保护器补偿式稳压输出:效率90%以上,适合在85V~360V间恶劣电压变化的场合。
    9、自动重合闸用电保护器故障类型识别:隔离永久性故障,排除瞬时性故障,快速恢复供电(自动重合闸供电),保障网络运行正常。
    10、自动重合闸电源保护器实时监控:通过故障干节点输出可随时监控故障信息。
    11、自动重合闸电源保护器防雷保护功能:可多级保护设备,降低损坏机率,延长用户设备寿命。
    12、自动重合闸用电保护器安装方便:产品采用导轨安装和螺丝固定多种安装方式,安装维护方便。

    五、主要技术参数

    型号 TXZD1-63
    额定电压(V) 230
    壳架额定电流(A) 63
    漏电动作电流(mA) 30
    漏电不动作电流(mA) 15
    过压保护(V) 270±10
    欠压保护(V) 100±10
    漏电断开动作时间(s) ≤0.1s
    极数 1P+N
    工作电压范围 AC 85~320V
    耐压 带电部件与外壳耐压≥4000V
    自动重合闸次数 5次(可根据需要,通过软件设置)
    自动重合闸时间 30秒/300秒/600秒/0.5小时/1小时
    (可根据需要,通过软件设置)
    通信接口 内部有RS-232/RS485接口,需要时可以外接。
    防雷性能 在L-N间加1.2/50us(8/20us)组合波,2kV不产生误
    动作,6kV不损坏。
    工作环境条件 温度范围:-20℃~55℃;
    大气压力:70kPa~106kPa;
    湿度范围:≤95% RH;
    存贮温度:-55℃~80℃
    过压/欠压断开动作时间 ≤3s
    允许复位负荷阻抗 20 Ω
    合闸前检测
    自耗功率 ≤0.3W
    体积(mm) 90*98*66

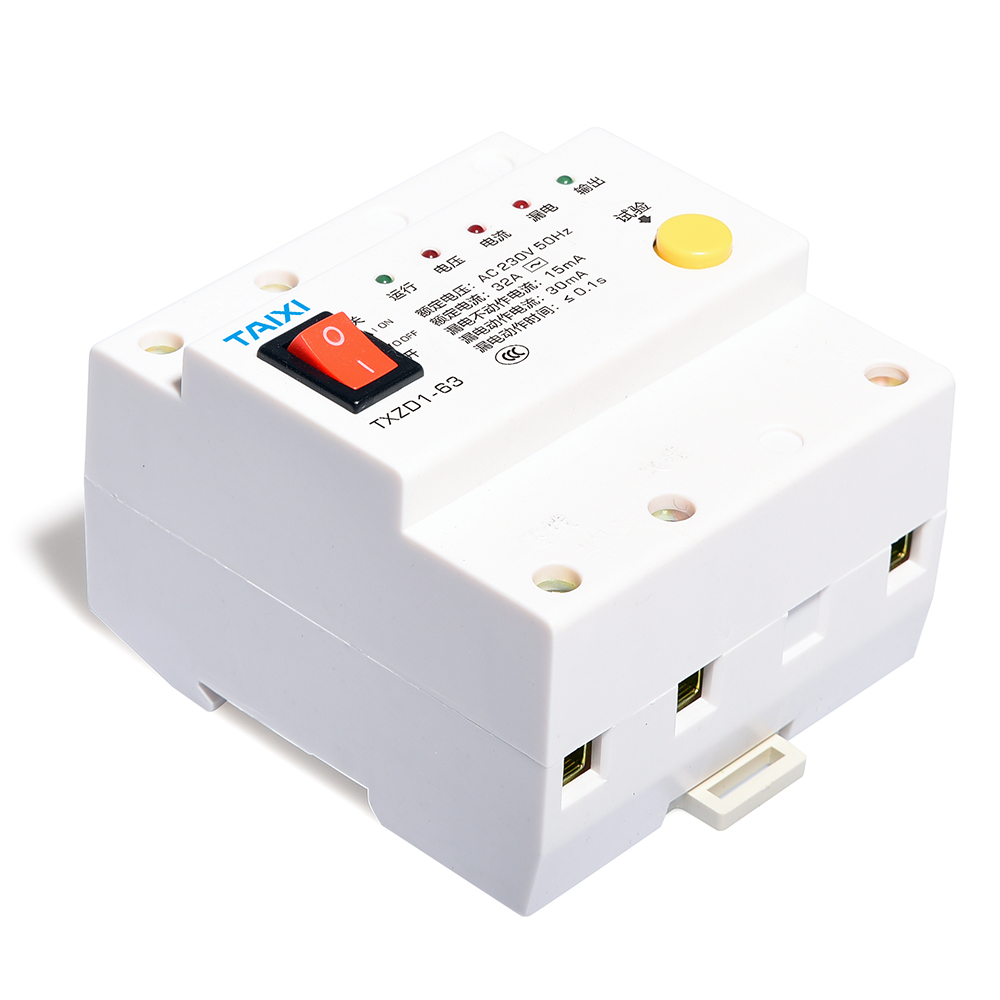

    自动重合闸用电保护器指示灯板上有五个指示灯,从左至右分别为运行、电压、漏电、短路、输出

    指示灯 功能介绍
    运行-绿色 指示灯为绿色,正常运行状态下为秒闪
    电压-红色 指示秒闪时,表示市电欠压状态;
    指示灯长亮时,表示市电过压状态;
    指示灯快闪时,表示输入电压有故障且处在闭锁状态
    电流-红色 指示灯长亮时,表示过流或短路故障;
    指示灯快闪时,表示输出回路有过流或短路故障且处在闭锁状态
    漏电-红色 指示灯长亮时,表示输出回路漏电;
    指示灯快闪时,表示回路有漏电且处在闭锁状态
    输出-绿色 当输出灯长亮时,表示本设备处在正常输出状态,请注意用电,以免触电!
    当输出灯熄灭时,表示本设备处在断开状态(即无输出)

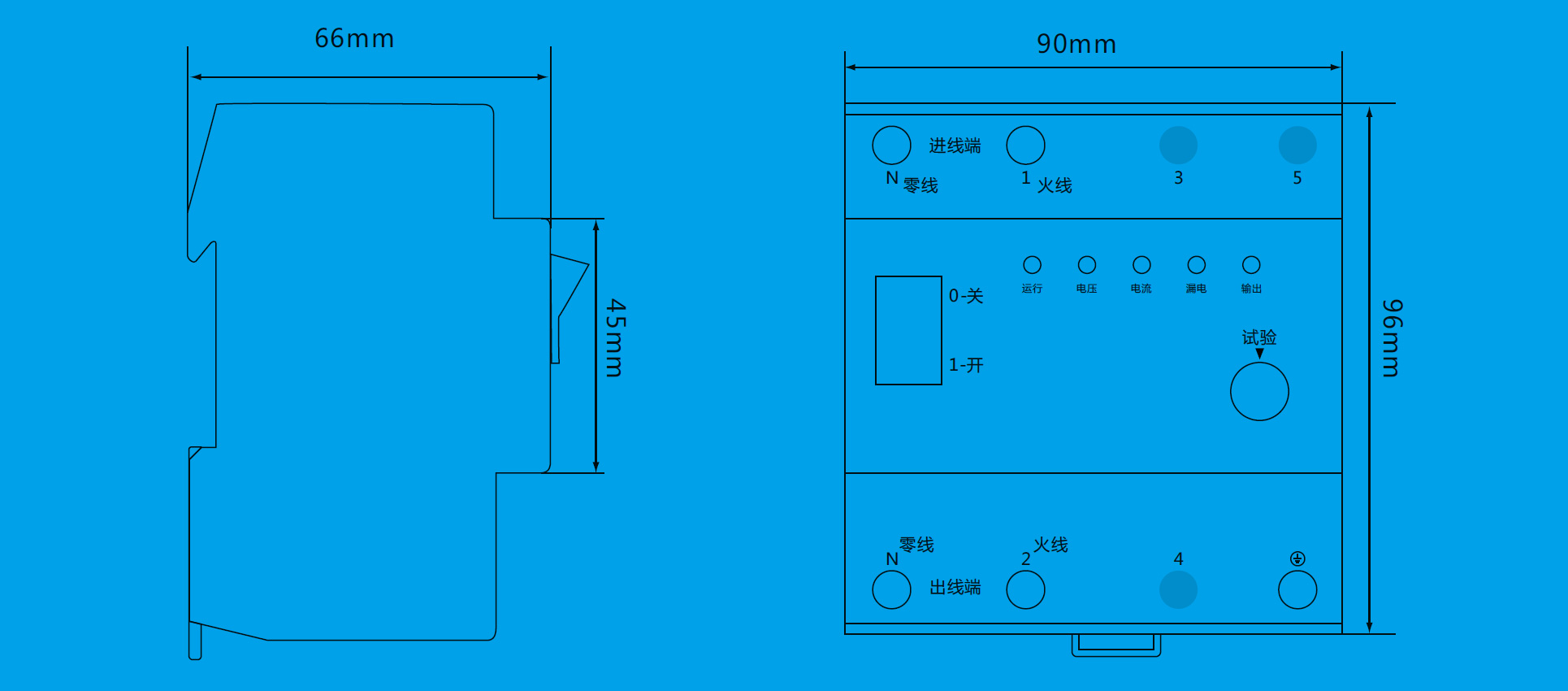

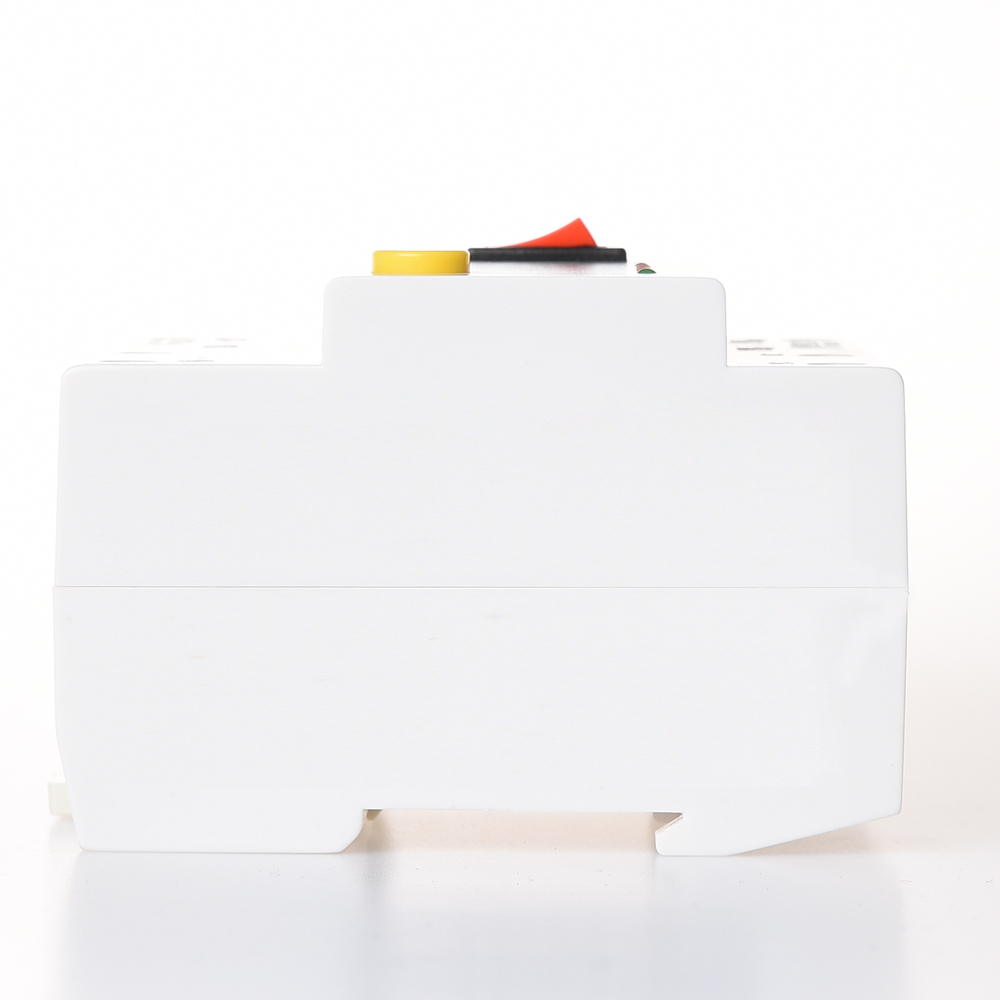

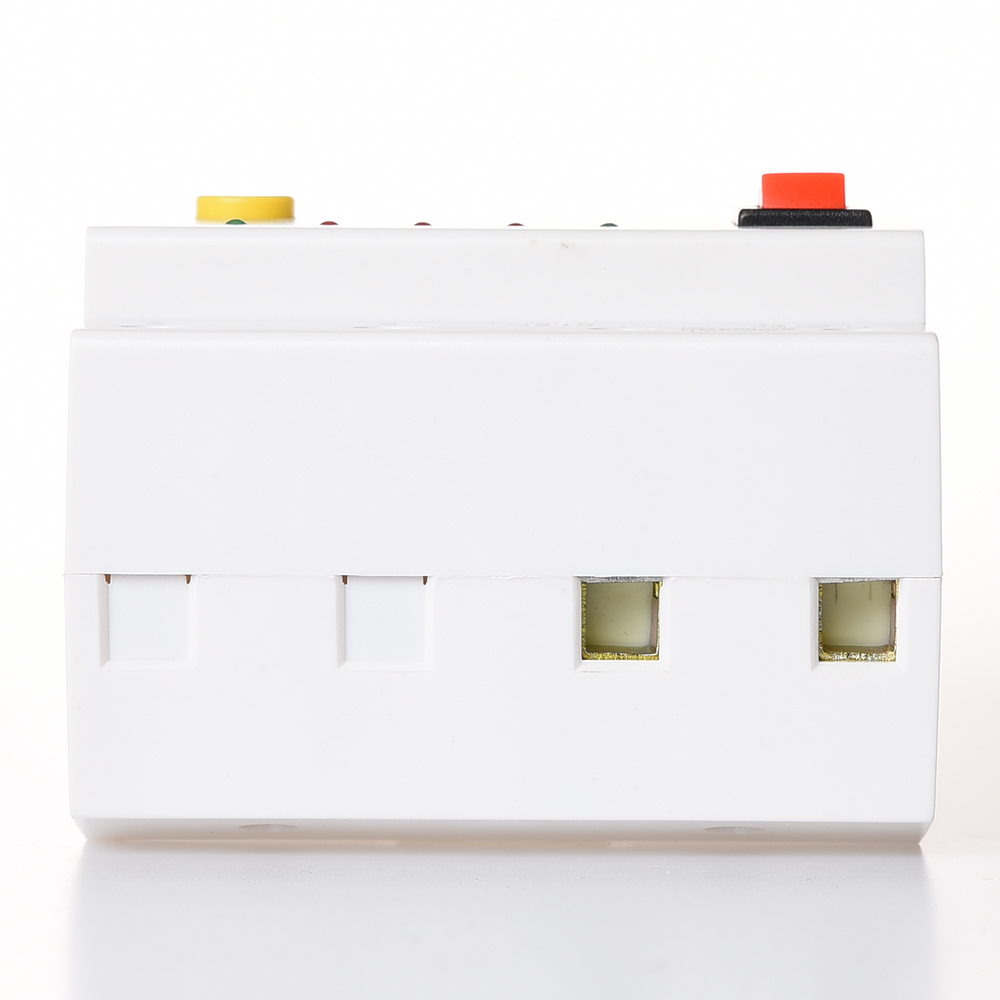

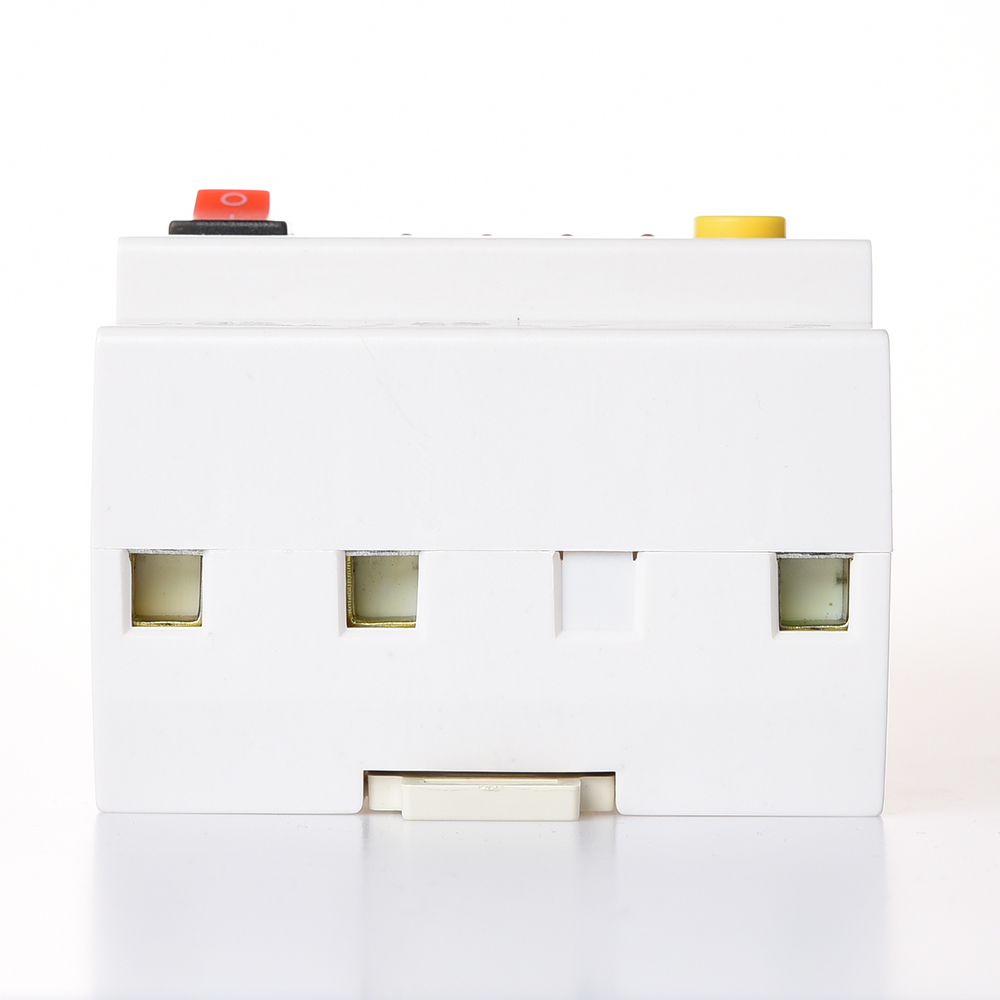

    六、外形及安装尺寸
