产品名称:TXGV2(DZS12)电动机过载保护塑壳断路器

产品型号:TXGV2(DZS12)

联系我们(二十四小时为您服务)

  • 产品参数

  • 产品细节

  • 尺寸重量

  • 相关资料

  • 产品视频

  • 在线留言

  • 一、适用范围

    TXGV2(DZS12)系列(电机过载保护器电机保护断路器)(以下简称断路器),是采用国际先进设计及制造技术研制、开发的新型塑壳断路器。该产品具有体积小、分断电 流高、飞弧短、抗振动的特点。其额定绝缘电压750V,适用于交流50Hz,额定工作电流0.1A-80A的电路,作为三相 鼠笼型异步电机的过载、断相、短路及不频繁启动之用。可作配电线路保护和不频繁的负载转换,还可作隔离使用。 断路器符合标准:IEC60947.2、GB14048.2、GB14048.4。

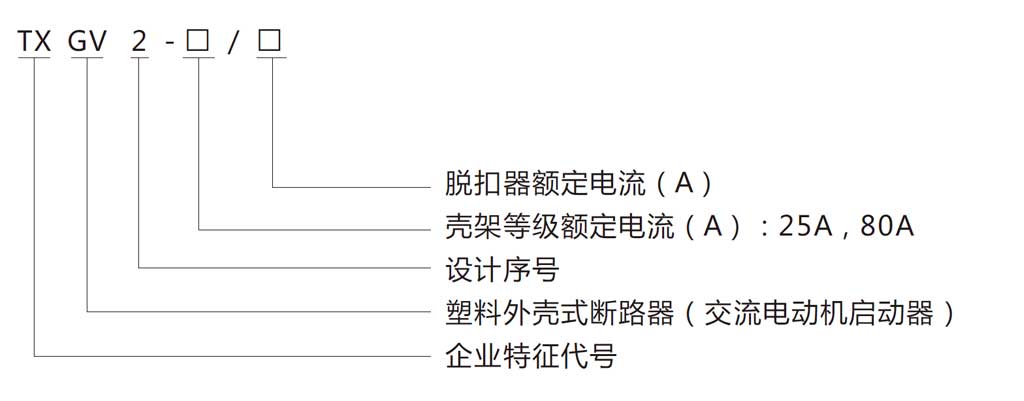

    二、型号及其含义

    三、主要技术参数

    操作方式:按钮式
    额定绝缘电压:750V
    额定工作电压:690V
    额定冲击耐受电压Uimp:6kV
    额定工作电压Ue:230/240V、400/415V、500V、690V
    额定频率:50/60Hz
    壳架等级额定电流:32A
    脱扣等级:10A
    紧固扭矩:1.7N • m
    机械寿命(闭合/断开):100000
    电气寿命 AC-3 400V:100000
    过载保护类别:热过载、断相
    短路保护:有
    隔离功能:有
    温度补偿功能:有

    序号 脱扣器额定电流InA 热元件
    整定电流
    调节范围
    A
    额定极限短路分断能力Icu(kA)/
    额定运行短路分断能力Ics(kA
    飞弧距离mm
    230/240V 400/415V 500V 690V
    Icu Ics Icu Ics Icu Ics Icu Ics
    1 TXGV2-32 0.16 0.1-0.16 100 100 100 100 100 100 100 100 50
    2 0.25 -0.25 100 100 100 100 100 100 100 100
    3 0.4 0.25-0.4 100 100 100 100 100 100 100 100
    4 0.63 0.4-0.63 100 100 100 100 100 100 100 100
    5 1 0.63-1 100 100 100 100 100 100 100 100
    6 1.6 1-1.6 100 100 100 100 100 100 100 100
    7 2.5 1.6-2.5 100 100 100 100 100 100 3 2
    8 4 2.5-4 100 100 100 100 100 100 3 2
    9 6.3 4-6.3 100 100 100 100 50 50 3 2
    10 10 6-10 100 100 100 100 10 10 3 2
    11 14 9-14 100 100 6 2 6 2 3 2
    12 18 13-18 100 100 6 2 6 2 3 2
    13 23 17-23 50 50 6 2 6 2 3 2
    14 25 20-25 50 50 6 2 6 2 3 2
    15 32 24-32 50 50 6 2 6 2 3 2

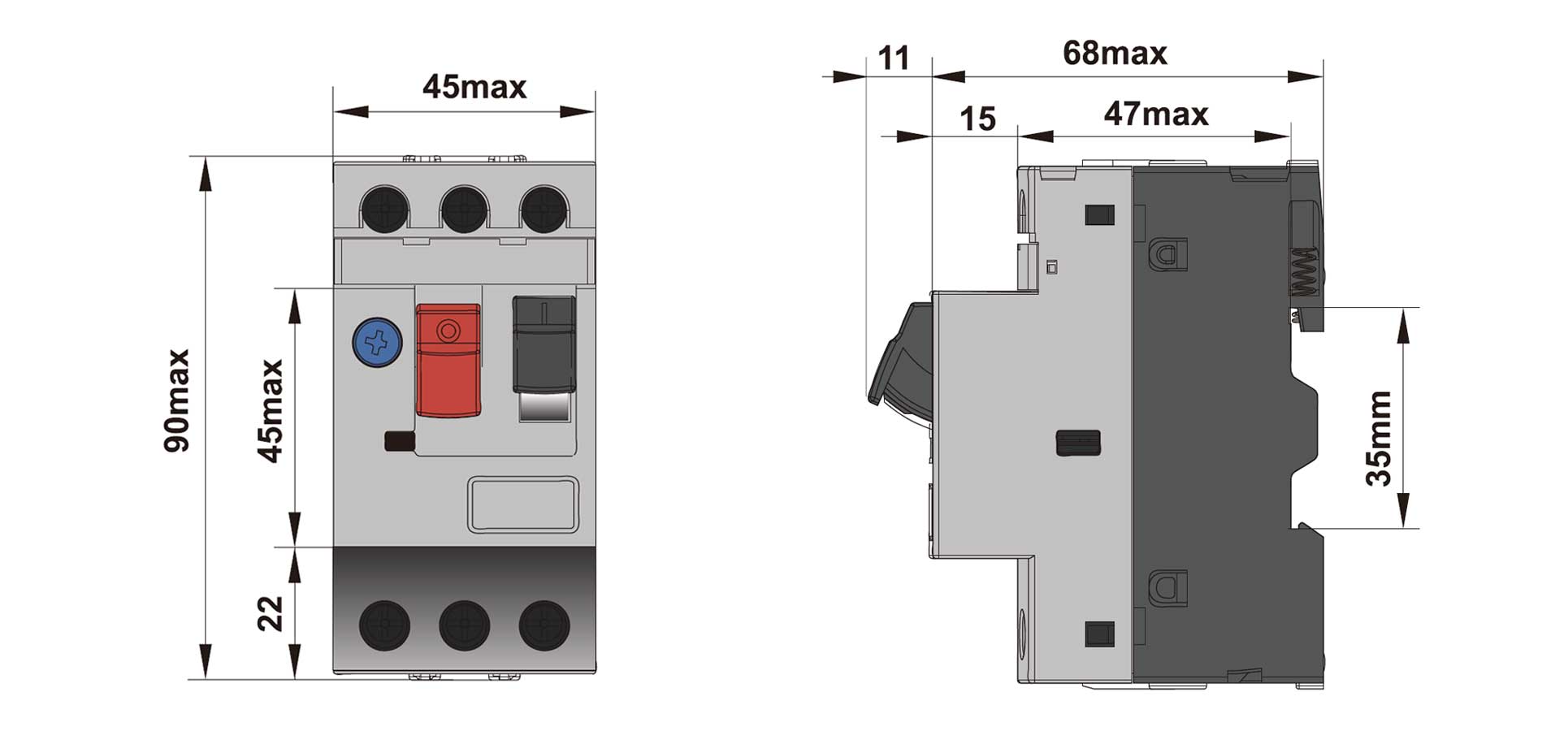

    四、外形及安装尺寸

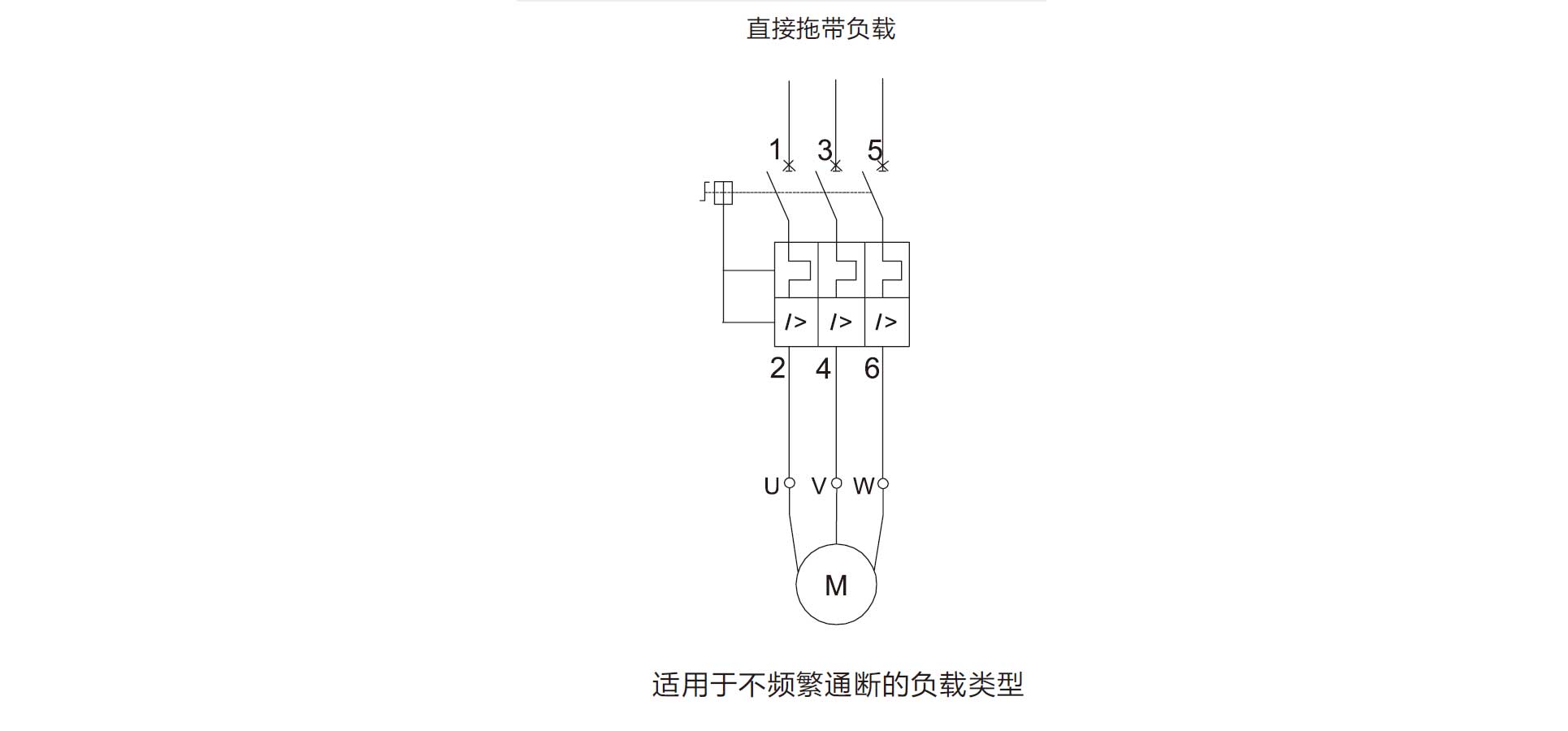

    五、接线图
