  • 一、产品概述

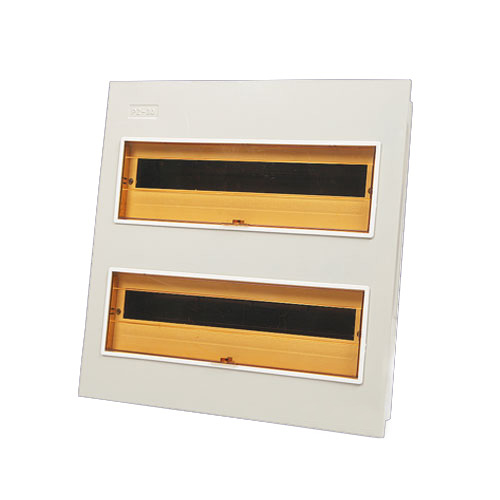

    PZ30配电箱(住宅家用配电箱、空开回路箱、照明配电箱)塑料面板是一种安装在PZ30配电照明箱上的塑料面板,起到固定美化终端箱和保护终端箱内电器的作用。PZ30塑料面板分别有4-60回路等型号,适用于各规格的PZ30照明箱。
    品外观大方,做工精细,高品质的配电箱面板,选用高级原材料,质量稳定可靠,面盖永久不会出现斑点,耐腐蚀不易变色,柔韧性强,适用于交流50HZ,额定电压220V、380V的模数化终端电路中。
    PZ30配电箱面板既有塑料艺术美感,又有高强度韧性和硬度,抗击打能力高。
    PZ30照明配电箱分为盖子和底座两部分,原料品质卓越,采用正料生产,根据不同规格调配科学比例。远优于普通PZ30塑料面板,性价比属同类产品最高。如意秉承诚信服务的原则,已和国内众多大企业合作,高品质值得信赖,是您长期合作的首选。

    PZ30照明箱(住宅家用配电箱)成套安装:(优势:节省运费-当地资源丰富,降低成本)

    定制方案:
    1、客户联系我们,提供PZ30图纸;
    2、我们根据图纸报价(内部产品可由客户指定品牌:正泰,德力西等品牌)
    3、签订合同,客户付定金;(前期可以做一只样品进行审核)
    4、收到定金后我们将按照签订合同要求开始制作箱子;
    5、货物收到后由客服付清余款。

    二、主要技术参数

    PZ30暗装照明配电箱

    规格 尺寸(mm)
    H*W*D
    可选厚度
    (mm)
    PZ30-4 140*160*80 0.5/0.8/1.0
    PZ30-6 190*200*80 0.5/0.8/1.0
    PZ30-8 230*200*80 0.5/0.8/1.0
    PZ30-10 270*200*80 0.5/0.8/1.0
    PZ30-12 300*200*80 0.5/0.8/1.0
    PZ30-15 360*200*80 0.5/0.8/1.0
    PZ30-18 410*200*80 0.5/0.6/0.8/1.0
    PZ30-20 450*200*80 0.5/0.6/0.8/1.0
    PZ30-24 310*380*80 0.6/0.8/1.0
    PZ30-30 360*380*80 0.6/0.8/1.0
    PZ30-36 410*380*80 0.6/0.8/1.0
    PZ30-40 450*380*80 0.6/0.7/0.8/1.0
    PZ30-45 570*380*80 0.7/0.8/1.0

    PZ30明装照明配电箱

    规格 尺寸(mm)
    H*W*D
    可选厚度
    (mm)
    PZ30-4 140*160*80 0.5
    PZ30-6 200*210*90 0.5
    PZ30-8 230*230*90 0.5
    PZ30-10 270*260*90 0.5/0.6
    PZ30-12 310*360*90 0.6
    PZ30-15 370*260*90 0.6
    PZ30-18 420*260*90 0.6
    PZ30-20 460*260*90 0.6
    PZ30-24 310*460*90 0.6/0.7
    PZ30-30 370*460*90 0.6/0.7
    PZ30-36 420*460*90 0.6/0.7
    PZ30-40 460*460*90 0.6/0.7
    PZ30-45 370*640*90 0.7
    PZ30-54 420*640*90 0.7
    PZ30-60 460*640*90 0.7

    三、安装和调试

    安装

    1、首先确认PZ30照明箱的安装地点无爆炸性、腐蚀性气体或尘埃。
    2、确认PZ30配电箱的安装地点无剧烈震动,应确认离地面面留足够的高度。
    3、确认环境温度在-5℃-40℃,在常温下相对湿度不超过90%,无凝露;如果环境温湿度超过此要求,需要特殊设计的开关控制柜。或采取一定的措施后才能使用。
    4、供电电压在-10%-+10%之间。
    5、海拔高度不超过2000米。

    调试

    1、调试前准备工作:确认控制柜安装是否就位;确认柜面的表面是否有损伤,是否影响绝缘;确认柜内是否干燥、整洁;确认柜内接线是否松动、脱落现象;柜内是否有多余的线头或异物(如扳手、电焊条、小的铜排);检查每个螺栓是否松动、碰撞现象;手动测试机械联锁是否可靠、准确;检查开关电器的分断是否良好,应该是无卡阻现象;
    2、柜子控制电源上电,按设备的电气原理图要求进行模拟动作试验,试验各控制回路是否工作正常,是否个符合设计要求。用试验电源送电,电动合分,看动作准确与否。

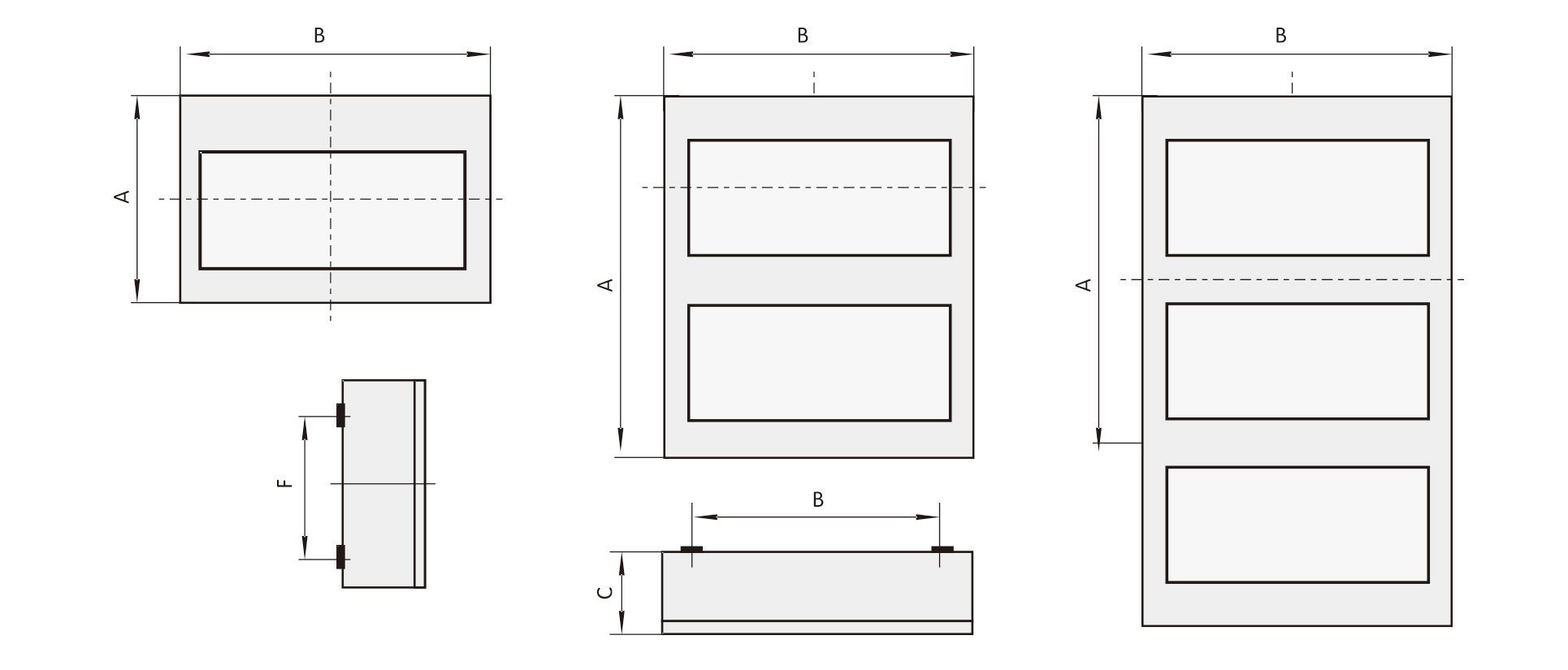

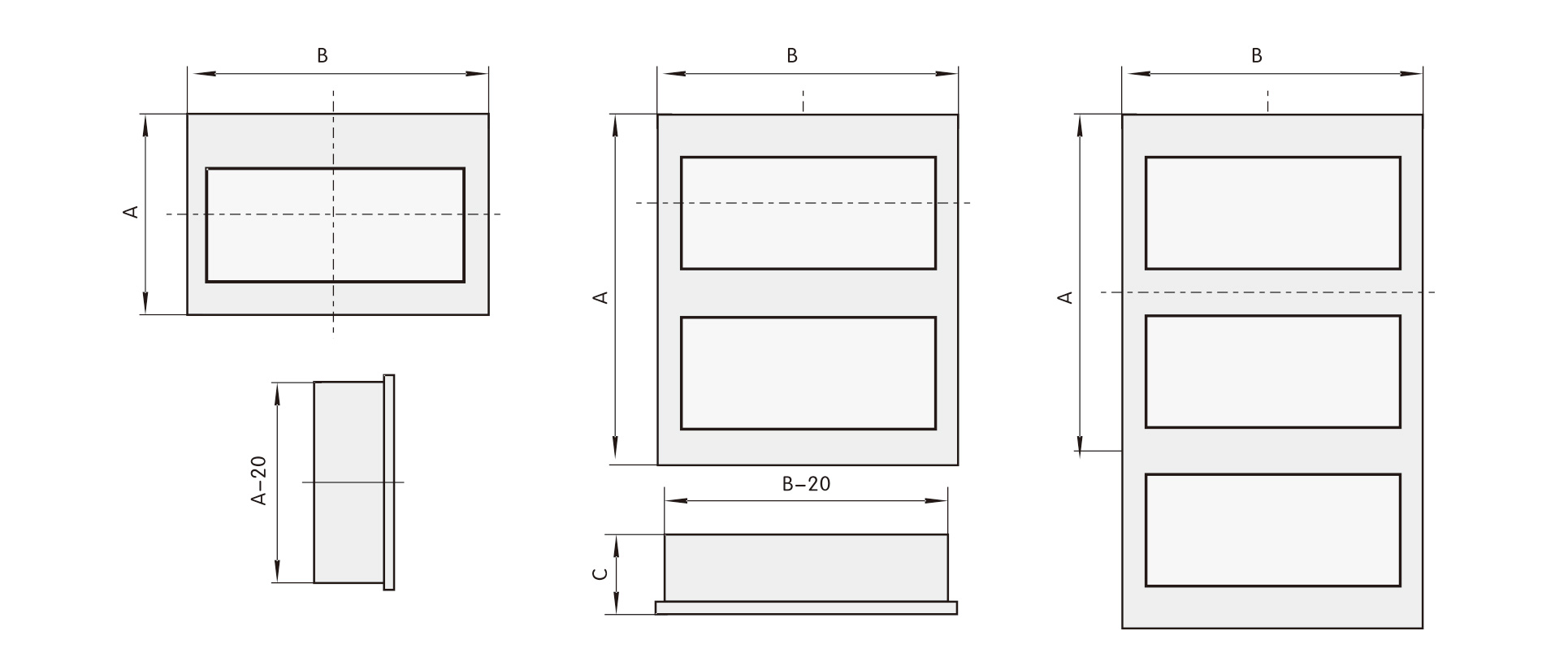

    四、外形尺寸图
