  • 一、适用范围

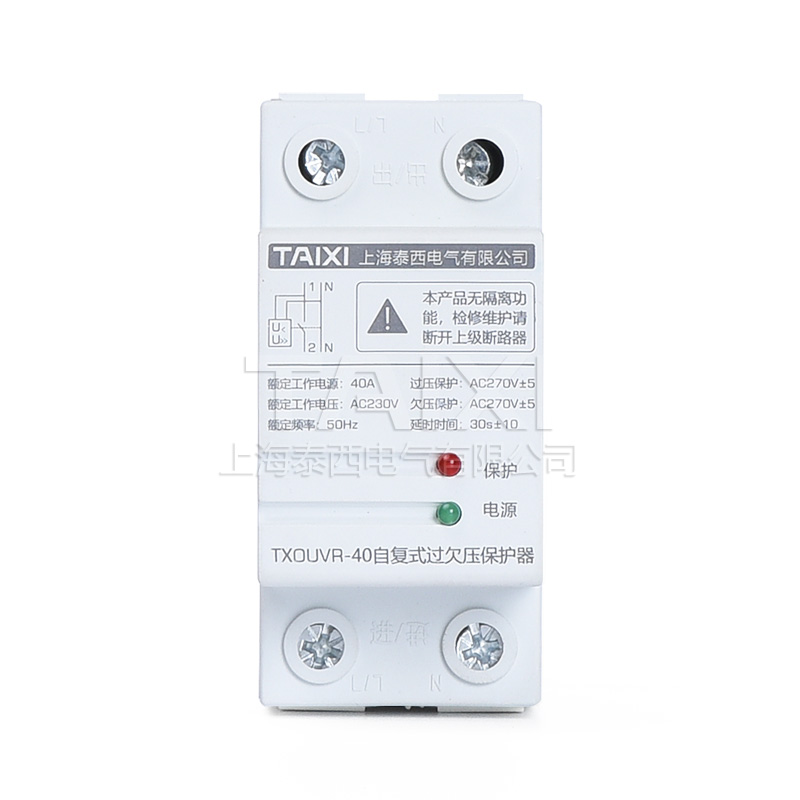

    TXOUVR单相自复式过欠压延时保护器OverVoltage And UnderVoltage Protective Device With Auto-Reclosing Function又被称为OUPA全自动复位过压欠压保护器(TXOUVR自复式过欠压保护器单相过欠压保护器),适用于单相交流电压220V,频率50Hz,额定 工作电流60A及以下的电流或负载。作为由中性线故障引起的单相线路过欠电压对单相用电设备的保护。主要用于住宅 分户箱进线或需要保护单相用电设备的配电线路的保护。
    TXOUVR自复式过欠压延时保护器宽度为36mm宽,控制电流相当方便于配电箱内安装,控制线路板选用进口元器件组 装,产品用模数化标准生产,性能优良、可靠。能在电压异常情况下正常工作。当市电电压超过保护器的设定过压动作 电压值或低于保护器的欠电压动作电压值时,保护器能迅速、可靠地切断电路,以达到保护电器安全。当市电电压恢复 正常时,保护器能自动延时接通电源、恢复供电,所有功能全部自动实施、无需人员操作。面板上的发光二极管能指示 保护器工作状况。指示灯绿灯是工作电源指示,指示灯红灯不亮时正常供电,红灯亮时保护功能启动切断供电。 该过欠压保护器结构紧凑、外观美观、安装与DZ47(C45)导轨通用。

    我们TXOUVR自复式过欠压保护器的优势

    1、TXOUVR自复式过欠压保护器质保2年,已通过国家质量检测报告
    2、线路板为最好的喷锡工艺 美观经久耐用
    3、芯片为德州进口芯片
    4、贴片电阻为台湾厚生
    5、贴片电容为韩国三星
    6、安规电容为高价格质量的 非市面上差的囤积货容量小
    7、额定电流为40A保护器用的继电器为50A,保证开关的大电流运行
    8、外壳为阻燃材料纯白颜色
    9、性能稳定,欠压为165-175之间 过压265-275之间

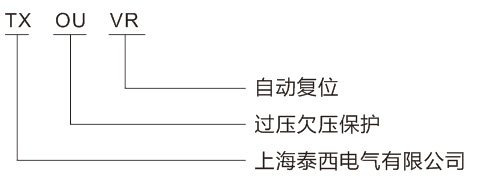

    二、型号及其含义

    四、设计原理

    全自动复位过压欠压保护器控制线路采用高速微低功耗处理器为核心、磁保持继电器为主电路、模数化标准设计,当供 电线路出现过电压、欠电压时,保护器能在持续高压冲击下迅速、安全地切断电路,避免异常电压送入终端电器造成事 故的发生,当电压恢复正常值,保护器将在规定时间内自动接通电路,确保终端电器在无人值守情况下正常运行。

    五、产品特性

    ◆ 单相线路发生过欠电压时切断线路,单相线路电压恢复正常经延时后自动复位接通线路,无需人工操作。
    ◆ 线路出现瞬态或暂态过电压时,保护器不产生误动作。
    ◆ 线路由于接点不实等故障出现电压不稳,或突然断电又突然来电时,保护器不接通线路。
    ◆ 线路故障电压为最高时,保护器自身不会被损坏。
    ◆ 保护器呈反时限动作特性,动作时间≤1s。
    ◆ 电压保护范围:40A以下0~450V,50/60A :0~600V。
    ◆ 耐受冲击电压:4kV(符合Ⅲ类电器的安全标准)。
    ◆ 保护器有双色发光二极管指示工作状态,绿色-正常电压指示;红色-过欠电压或延时指示。
    ◆ 安装方式:35mm导轨式安装,外形模数化设计。
    ◆ 接线能力:1P+N:25mm²及以下绝缘导线,3P+N:35mm²及以下以下绝缘导线
    ◆ 符合标准:《民用建筑设计规范》JGJ-242 2011版
    ◆ 环境温度:-5℃~40℃;
    ◆ 海拔:不超过2000m;
    ◆ 湿度:安装地点最高温度为40℃时,空气的相对湿度不超过50%,在较低温度下可允许有较高的相对湿度,例如 20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施;

    六、主要技术参数

    工作电压 AC220V
    额定电流In(A) 20A、32A、40A、50A、60A
    工作频率 50Hz
    负载功率(kVA) 4.4、6.6、8.8、11、13.2
    过压动作切断值 AC270±5V
    过压恢复值 AC255±5V
    欠压动作切断值 AC170±5V
    欠压恢复值 AC185±5V
    断电后送电延时 30±10秒
    动作延时时间 ≤1秒
    自身功耗 ≤2W
    电气机械寿命 ≥10万次
    外形尺寸(长×宽×高) 85.5×36×66mm

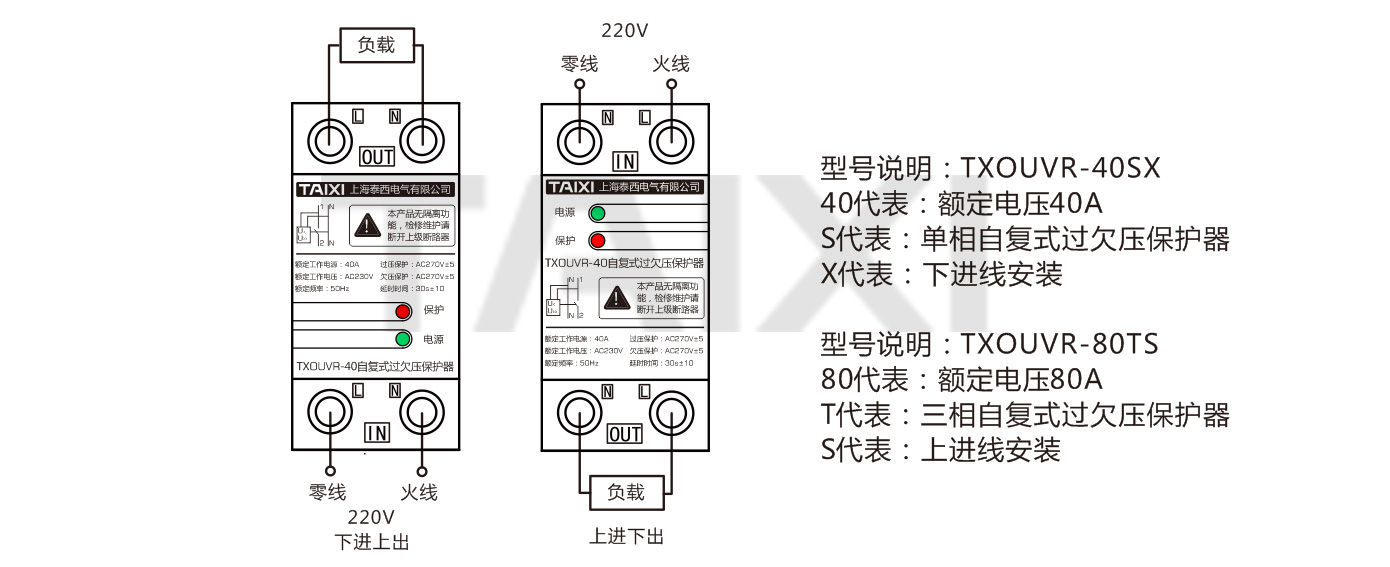

    自复式过欠压保护器应用电路举例[以TXOUVR-40SX(下进上出)为例]

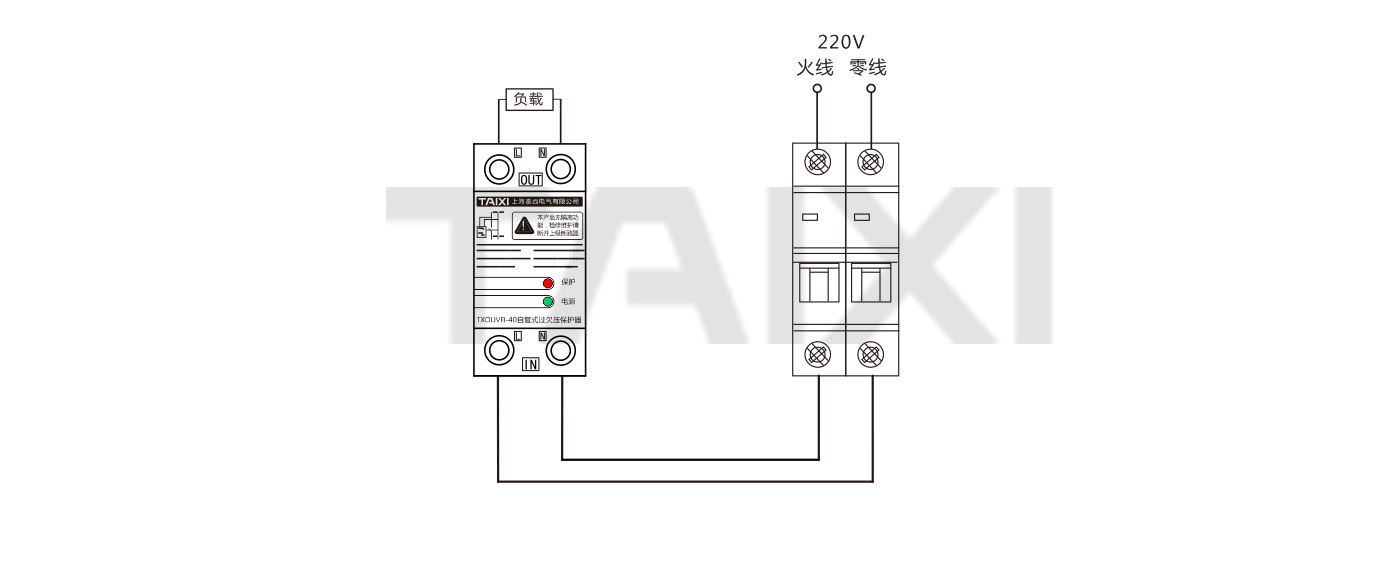

    直接控制方式的接线:被控制的电器是单相供电,功耗不超过控制器的额定容量,可采用直接控制方式,接线方法如下 图所示。

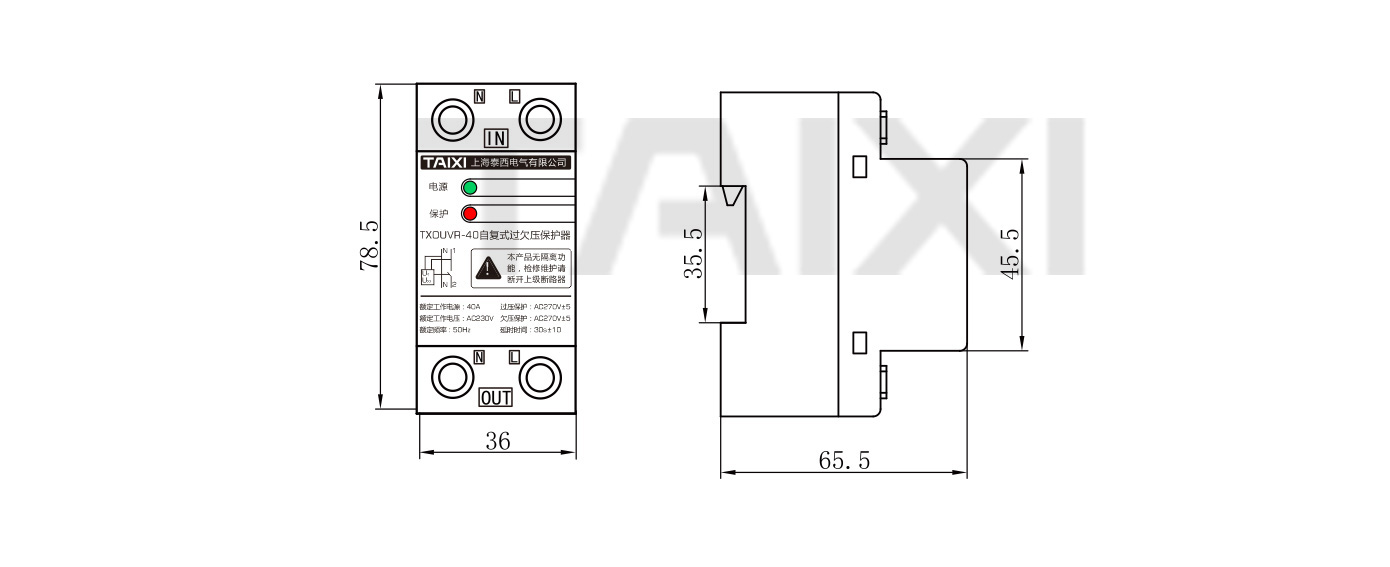

    七、外形及安装尺寸图

    九、使用说明

    1、按产品标识输入端(IN)、输出端(OUT)正确接线(负载功率应小于产品的额定功率)。
    2、下进线自复式过欠压保护器面板上的双色发光管指示状态:产品接通电源后,发光管发红光,OUT端无输出电源, 延时保护1min~2min后发绿光,OUT端正常输出电源。
    3、上进线自复式过欠压保护器面板上的两个发光管指示状态:产品接通电源后,保护指示红灯亮,OUT无输出电源, 延时保护1min~2min后,输出指示绿灯亮,OUT正常输出电源。
    4、当过电压或欠电压时,产品进入保护状态,红色灯亮,自动切断负载电源;电压恢复正常时,延时 1min~2min,绿灯亮,产品自动接通负载电源,恢复正常输出状态。

    注意事项

    1、产品输入端第一次接上电源时,需延时1min~2min给负载供电。
    2、产品接线:N为零线,L为火线,请勿接错。
    3、产品接通电源后,请勿接触带电部位,以免发生触电。
    4、为防强电流下触点发热,接线时务必拧紧接线柱的螺钉,否则会因接触电阻过大造成接线端处发热而损坏产品或引 起其它事故。

    安装方法

    注意:自复式过欠压保护器在安装或拆卸前必须将主电路电源切断


  • 尺寸

    产品尺寸
    (长x宽x高)(mm)
    外盒尺寸
    (长x宽x高)(mm)
    外箱尺寸
    (长x宽x高)(mm)
    74*36*66/1P+N(40A) 225*85*80 440*240*260
    74*36*66/1P+N(60A)
    74*73*66/3P+N(60~80A)
    84*113*67/3P+N(100A)

    重量

    产品净重(kg) 整盒重量 整箱重量
    0.127/1P+N(40A) 0.8kg 12.5kg
    0.139/1P+N(60A) 0.9kg 14kg
    0.300/3P+N(60~80A) 0.9kg 14kg
    0.420/3P+N(100A) 1.3kg 20kg
    注:产品根据不同质量规格,重量会有些误差,上表重量只做参考,实际以发货实重为准。

    装箱数

    产品装盒数 产品装箱数(常规) 产品装箱数(出口)
    6只/1P+N(40A) 90只/1P+N(40A)
    6只/1P+N(60A) 90只/1P+N(60A)
    3只/3P+N(60~80A) 45只/3P+N(60~80A)
    3只/3P+N(100A) 45只/3P+N(100A)
