  • 一、适用范围

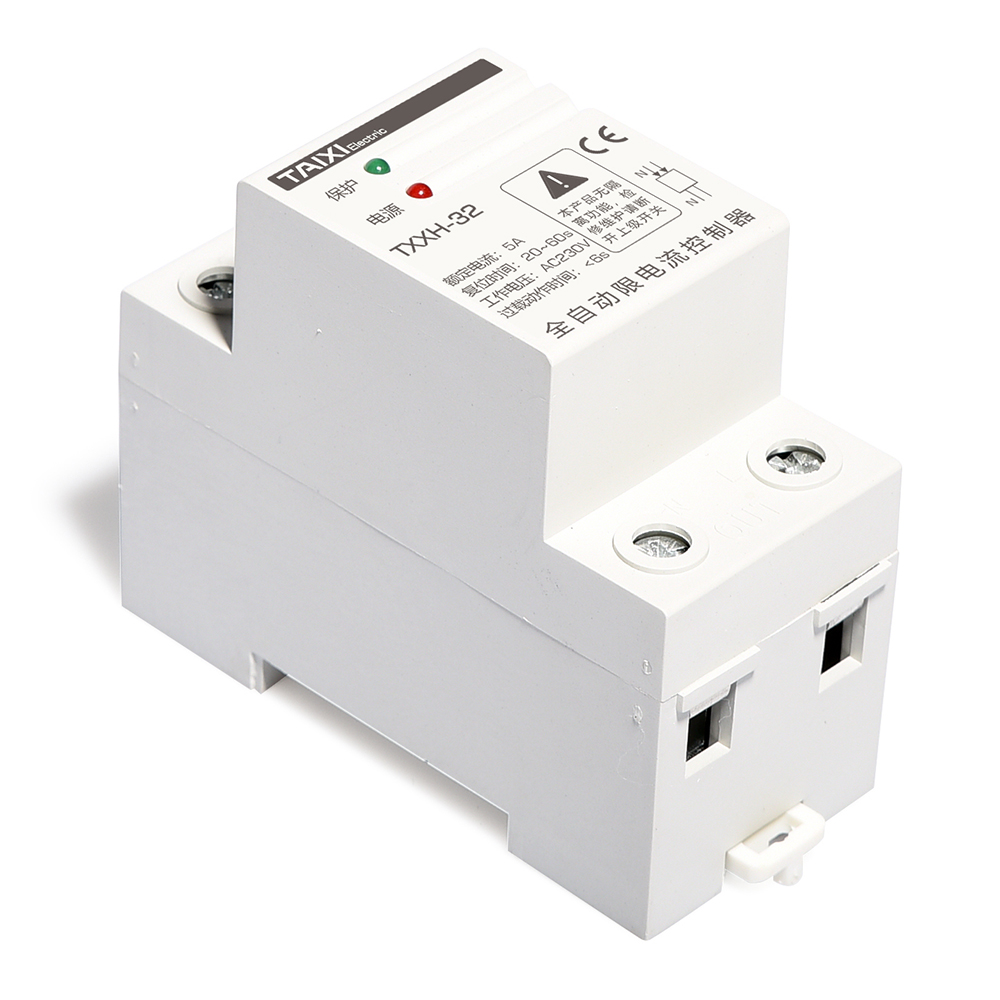

    智能电子限荷自动控制器,又被称为限电自动控制器,限流自动控制器,全自动限电流控制器。适用于交流50Hz,工作电 压220V,电流0.5-20A,功率110W-4.4kW。可用于宾馆、学生寝室、工厂宿舍和建筑工地民用房以及规定的使用功率 场所的用电自动控制。主要是限制非法使用阻性负载功率电热设备,(如电炉、热得快)等,对于计算机、电风扇、 普通仪器、电视机、白炽灯、电子日光灯等的使用没有影响(总功率不要超过标称功率)。从而起到限制浪费用电作 用,特别是限制线路过电流发热引起火灾是辅助消除安全隐患的作用。

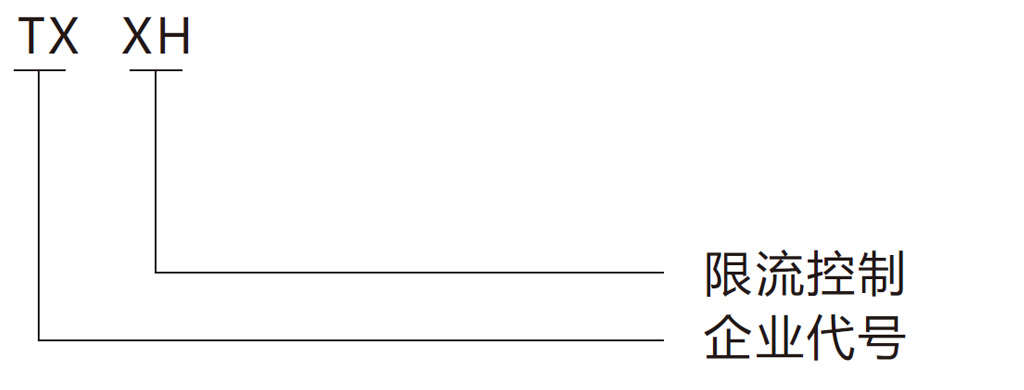

    二、型号及其规格

    三、过载处理方法和注意事项

    ★ 限荷自动控制器如果实际负载电流超过了额定电流且时间在10-50秒钟内,则限电控制器自动断开负载电源,过载保 护指示红灯自动点亮。
    ★ 过载的处理:先处理过载的负载电源(拔掉违规使用的用电器),达到限电自动控制器额定电流时,限电自动控制 器将自动检测负载功率低于标称负载功率时,在10-50秒内,时间绿色指示灯自动点亮,可以自动恢复正常运行供电使 用,否则控制器自动连续跳闸不能正常使用。
    ★ 因控制器无短路和漏电保护功能,输入端必须接在具有短路和漏电保护功能产品后
    ★ 因控制器具有自动恢复功能,控制器起到保护并动作时,应立即去掉负载(用电器)并检查电路,否则控制器会自 动连续跳闸,最终会因长时间频繁超负载接通、断开而烧坏控制器或者用电线路,而引起不能正常使用。

    四、节能和安全

    ◆ 节能:比如一个宿舍一天违规使用2-3小时的700-1000W电热设备,以0.5元/度的计算,一年可以节省500元的电费
    ◆ 安全:杜绝了大功率违章电器投入使用而造成过电流发热引起火灾消除安全隐患作用。

    五、主要技术参数

    工作电压 AC 220V
    保护动作电流 0.5A、1A、2A、3A、5A、6A、10A、15A、20A(可根据客户定做)
    工作频率 50Hz
    额定电流/功率 0.5A/110W、1A/220W、2A/440W、3A/660W、5A/1100W
    6A/1320W、10A/2200W、15A/3300W、20A/4400W
    自动复位时间 30s±5s
    保护动作电流误差 ±10%
    自身功耗 ≤1W
    电气机械寿命 ≥10万次
    电寿命 ≥10万次
    外形尺寸(长×宽×高) 85.5×36×66mm
    安装方式 35mm导轨式安装
    接线方式 N为零线,L1为相线,负载输出端:N为零线,L2为相线。

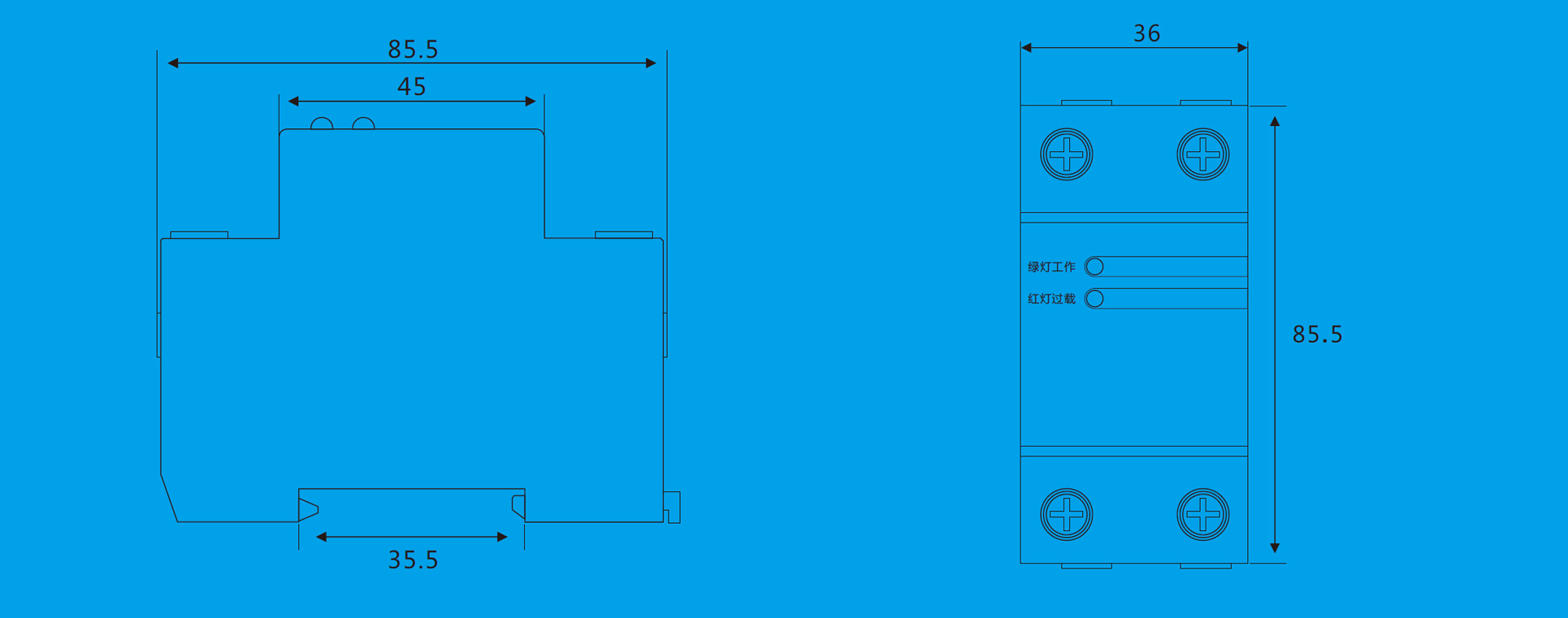

    六、外形和安装尺寸


  • 尺寸

    产品尺寸
    (长x宽x高)(mm)
    外盒尺寸
    (长x宽x高)(mm)
    外箱尺寸
    (长x宽x高)(mm)

    225*85*80 440*240*260
    85*45*66/2P



    重量

    产品净重(kg) 整盒重量 整箱重量

    0.8kg 12kg
    0.127/2P


    注:产品根据不同质量规格,重量会有些误差,上表重量只做参考,实际以发货实重为准。

    装箱数

    产品装盒数 产品装箱数(常规) 产品装箱数(出口)



    6只/2P 90只
