  • 一、适用范围

    断路器附件(MV过压脱扣器,MN欠压脱扣器,MV+MN过欠压脱扣器,MNS失压脱扣器,MX分励脱扣器, MX+OF分励脱扣器+辅助触头,SD报警触头,OF辅助触头)是泰西电气专为DZ47小型断路器系列产品配套设计的辅 助功能元件,在电气等线路或家居、建筑中,可以根据需要选择不同的电气附件与DZ47小型断路器系列产品配合,以 实现断路器线路的欠压、过压、过欠压、失压、缺相辅助控制、报警等保护功能。

    二、型号含义及主要技术参数

    附件名称 额定绝缘电压Ui 额定控制电源电压Us 脱扣功耗(W或VA) 吸合电压
    MX+OF分励脱扣器
    +辅助触头
    415V AC/DC: 220~380V;110~220V 240 (0.7~1.1)Us
    AC/DC:24~48V 120
    MX+OF
    分励脱扣器
    +辅助触头

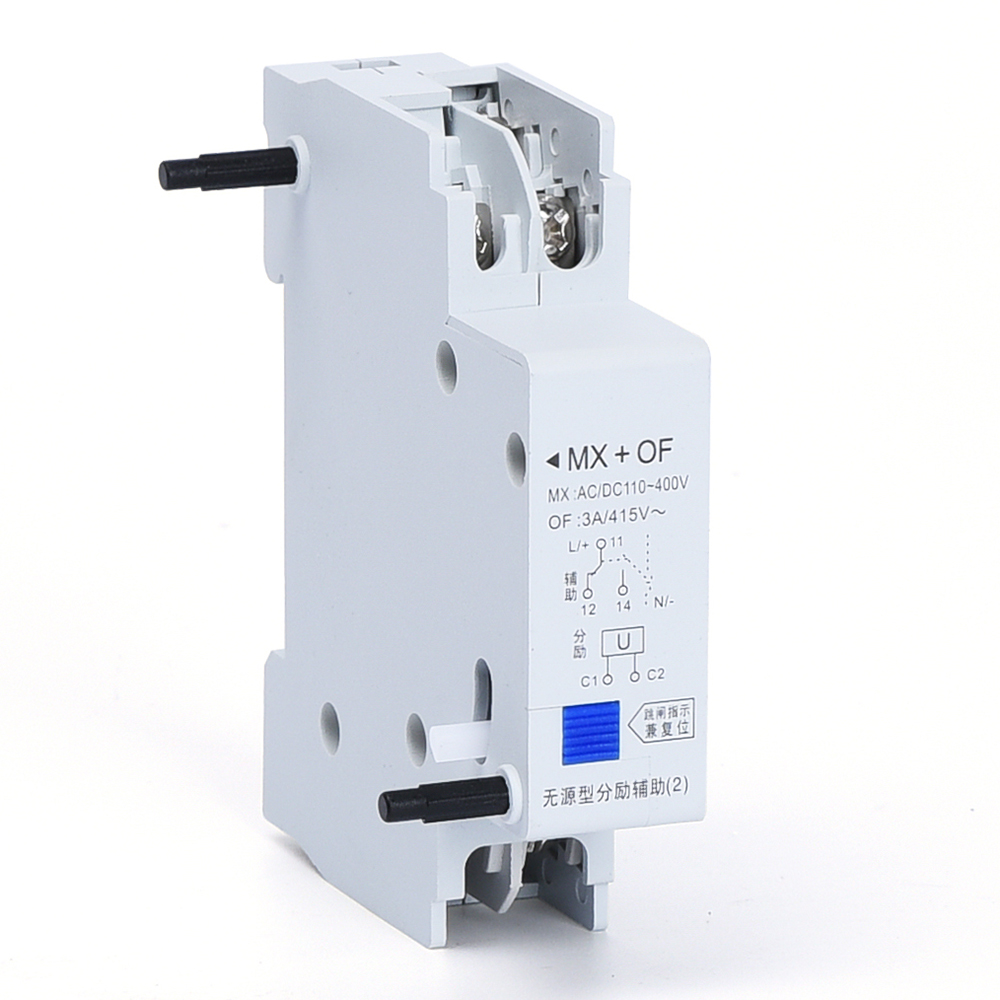

    有源 415V AC/DC: 220~380V;110~220V 240 (0.7~1.1)Us
    AC/DC:24~48V 120

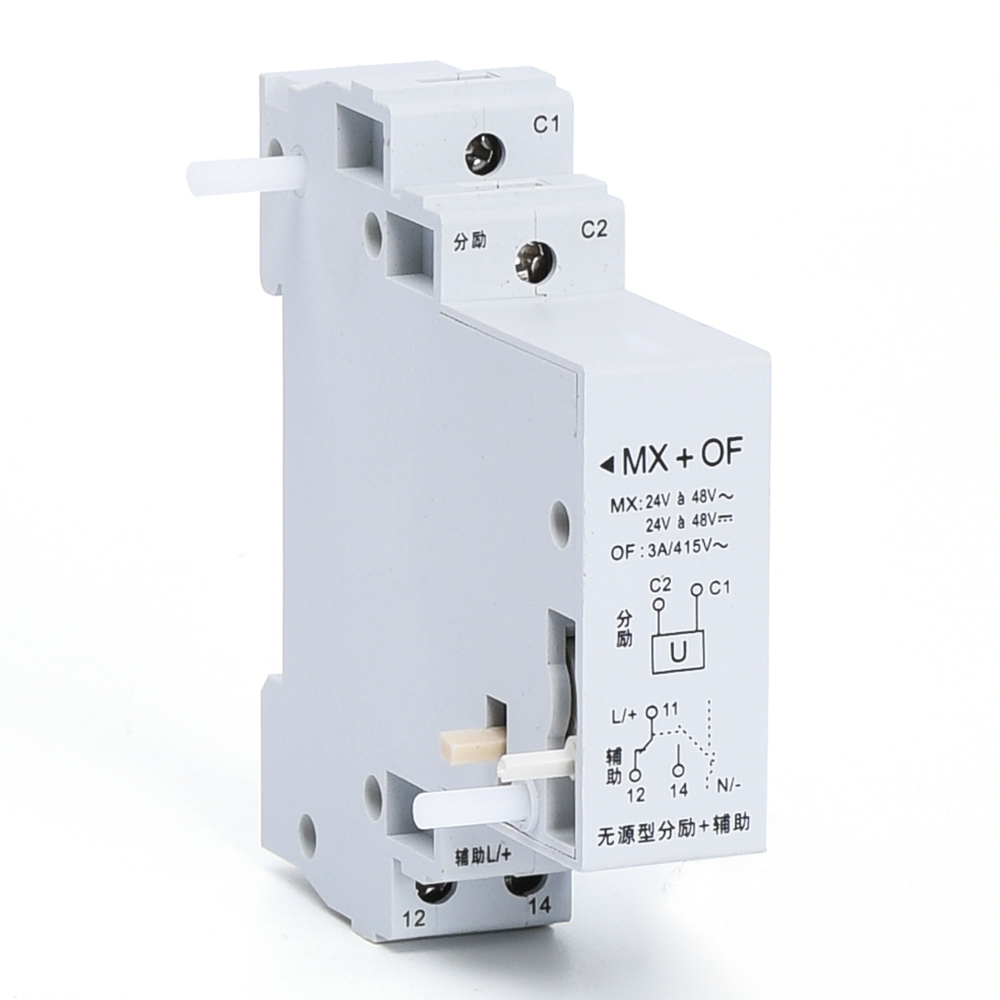

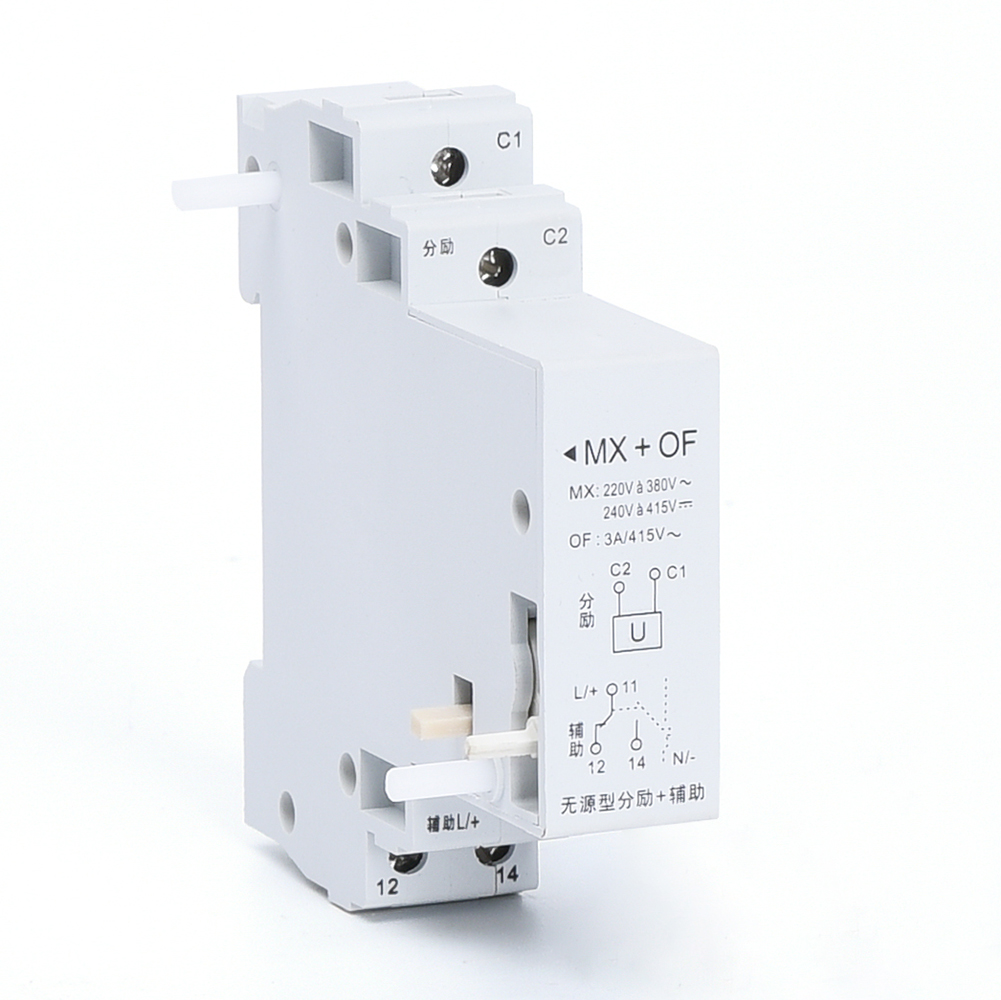

    无源 415V AC/DC: 220~380V;110~220V 240 (0.7~1.1)Us
    AC/DC:24~48V 120

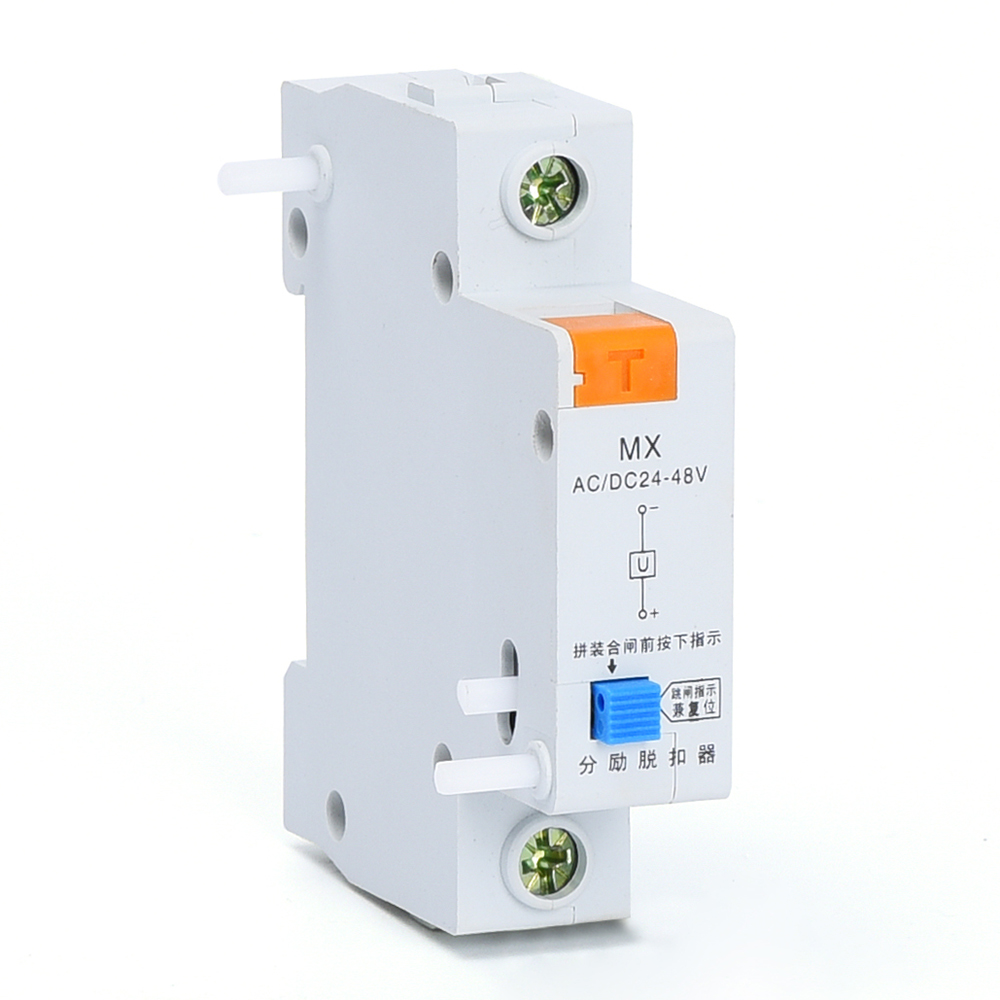

    MX 分励脱扣器 415V AC/DC: 220~380V;110~220V 240 (0.7~1.1)Us
    AC/DC:24~48V 120
    产品名称 型号 额定工作电压Un 脱扣电压 用途
    过压脱扣器 MV 230V 过压值Uvo=270V±5% 当电源电压上升到275±5%时,使断路器脱扣,
    实现线路的过电压保护。
    欠压脱扣器 MN 230V 欠压值Uoe=170V±5% 当电源电压下降在(0.35~0.75)Ue之间时,
    使断路器脱扣,实现线路的欠电压保护。
    过欠压脱扣器 MV+MN 230V 过压值Uvo=270V±5%
    欠压值Uoe=170V±5%
    当230V额定电源电压上升到275±5%或下降在
    170±7V时,使断路器脱扣,实现线路保护。
    失压脱扣器 MNs 230V 欠压值Uoe=170V±5%
    失压值Uoe=0 脱扣
    当230V额定电压在75%~105%时,失压脱扣器
    保证吸合,使断路器顺利合闸;
    当额定电压在40%时,失压脱扣器保证脱开使断
    路器掉闸分断。
    三相过欠压+缺相 MV+MN 380V 过压值Uvo=460V±15
    欠压值Uoe=300V±15
    当380V额定电源电压上升到460±15V或下降在
    300±15V时,使断路器脱扣,实现线路保护。
    三相四线过欠压 GQ(MV+MN) 230V 过压值Uvo=270V±5%
    欠压值Uoe=170V±5%
    当230V额定电源电压上升到270±5%或下降在
    170±5%V时,使断路器脱扣,实现线路保护。
    分励脱扣器 MX AC230V
    当控制电压超过额定电压的70%~110%时使断
    路器脱扣,实现线路保护
    DC24V
    分励脱扣器
    +辅助触头
    MX+OF AC230V
    远距离分断电路,并通过辅助触头实现对辅助
    电路的控制
    远距离分断电路,并通过微动开关实现对辅助
    电路的控制
    DC24V
    报警触头 SD 115/230/400V 1、3A 当断路器因被保护线路故障分断时,提供报警信号
    辅助触头 OF 115/230/400V 1、3A 提供辅助信号,控制辅助电路
    附件名称 额定电流 每组触头数
    DC:110V AC:380V AC:220V
    辅助触头 OF 3 6 1 一常开;一常闭
    报警触头 SD 3 6 1 一常开;一常闭

    分离脱扣器原理

    分励脱扣器本质上就是一个分闸线圈加脱扣器。热脱扣和电磁脱扣也用这个脱扣器。给分励脱扣线圈加上规定的电 压,断路器就脱扣而分闸。分励脱扣器常用在远距离自动断电的控制上,现在用得最多的就是消防控制室切断非消防 电源。
    断路器分励脱扣后是不能立刻远控合闸的,也不能直接手动合闸,必须将断路器再扣后方能合闸,这和过载等脱扣跳 闸后要再扣一样。这就是分励脱扣和电动操作分闸的区别。
    断路器操作把手有三个位置,除大家知道的上分下合两个位置外,脱扣后把手将停留在中间位置。所谓再扣就是将把 手从中间位置下扳到分的位置使脱扣器重新钩住,然后才能合闸。
    分励脱扣线圈电压种类有交流和直流,电压大小有各种电压等级。切断非消防电源时用DC24V消防电源作分励脱扣线 圈电源是最方便也是最简单的。分励脱扣线圈只能短时间通电,时间一长就烧坏;所以在控制回路里要串接一个断路 器的常闭接点,断路器脱扣后切断分励脱扣线圈的电流。

    分励脱扣器作用

    分励脱扣器用于远距离操作低压断路器分闸控制。它的电磁线圈并联在低压断路器的电源侧。需要进行分闸操作时, 按动常开按钮使分励脱扣器的电磁铁得电吸动衔铁,通过传动机构推动自由脱扣机构,使低压断路器掉闸。
    在一台低压断路器上同时装有两种或两种以上脱扣器时,则称这台低压断路器装有复式脱扣器。在具体使用中,分励 脱扣侧重于控制,失压脱扣侧重于保护。

    脱扣器定义

    定义:与断路器机械上相连的(或组成整体的),用以释放保持机构并使断路器自动断开的装置。(GB 10963.1- 2005/IEC60898-1:2002)
    一般说来,传统的双金属片机械式或电子电磁式脱扣器与脱扣机械部分组成整体,目前智能脱扣器则不包含机械脱扣 部分,仅指控制板(即可理解为断路器的内置“控制器”)。
    分励脱扣器是配漏电保护器的,作用是当线路有漏电或人身触电时通过零序电流互感。
    分励脱扣器的电流的矢量和不等于零,互感器二次线圈的二侧产生电压,并经集成电路放大,当达到整定值时,通过 漏电脱扣器在0.1秒内切断电源,从而起到触电和漏电保护作用。
    分励脱扣器具有过载、断路、漏电、欠压、过压、不平衡、欠频、过频、逆功率、相序等保护功能;还具有负载监 控、实时值测量、需量测量、谐波测量、测量表设置、维护、通信、DI/DO、区域选择性联锁、试验联锁、LCD界面显 示等等功能。

    脱扣器的分类

    ①、电磁脱扣器只提供磁保护,也就是短路保护,其实际上是一个磁回力,当电电磁脱扣器流足够大时产生的磁场力 克服反力弹簧吸合衔铁打击牵引杆从而带动机构动作切断电路。
    ②、热磁脱扣器提供磁保护和热保护,热保护也就是过载保护。热保护:电流经过脱扣器时热元件发热(直热式电流 直接过双金属片),双金属片受热变形,当变形至一定程度时,打击牵引杆从而带动机构动作切断电路。一般来说, 电路中都用热磁脱扣器来提供短路和过载保护,只有一些特殊场合用电磁脱扣器提供短路保护,而由其它元件(如热 继电器)来提供过载保护。
    ③、电子脱扣器可以有以上所有功能,并可以方便地进行整定。电子脱扣器就是用电子元件构成的电路,检测主电路 电流,放大、推动脱扣机构。

    三种脱扣器各自的优缺点

    ①、电磁脱扣器的缺点是只能提供短路保护,其优点就是成本低,寿命长,受环境影响小。
    ②、热磁脱扣器的缺点是只能提供二段保护;动作值误差比较大,不可以调节(现在所谓的新一代断路器可以机械调 节,但调节幅度很小,且误差相当大);受环境影响较大。其优点就是成本低,性能稳定,可靠性相对较高,不受电 压波动影响,寿命长,有些型号可以倒进线。
    ③、电子脱扣器的优点是其可以提供三段甚至四段保护;灵敏度高,动作值比较精确,而且可以调节;加装通讯模块 后还可以与上位机连接,进行远程控制;基本不受环境温度影响。其它缺点就是成本过高,而且国货可靠性不高,还 有一般不可以倒进线。

    什么是失压脱扣器

    失压脱扣器并联在断路器的电源测,可起到欠压及零压保护的作用。电源电压正常时扳动操作手柄,断路器的常开辅 助触头闭合,电磁铁得电,衔铁被电磁铁吸住,自由脱扣机构才能将主触头锁定在合闸位置,断路器投入运行。当电 源侧停电或电源电压过低时,电磁铁所产生的电磁力不足以克服反作用力弹簧的拉力,衔铁被向上拉,通过传动机构 推动自由脱扣机构使断路器掉闸,起到欠压及零压保护作用。当电源电压为额定电压的75%~105%时,失压脱扣器保 证吸合,使断路器顺利合闸;当电源电压低于额定电压的40%时,失压脱扣器保证脱开使断路器掉闸分断。 一般还可用串联在失压脱扣器电磁线圈回路中的常闭按钮做分闸操作。

    什么是辅助触头

    辅助触头组主要用于交流50Hz,额定工作电压660V及以下,直流额定工作电压220V及以下的控制电路中作远动、也 可按GB14048.4的要求,接入主电路作接触器用。
    结构概述:
    ①、产品全塑卡扣式装配结构,充分利用尼龙本身固有弹性,不需要螺钉及专用工具拆装省工、省时、省电。
    ②、产品为直动式运动结构,反力弹簧采用宝塔型弹簧,动作特性可靠、机构灵活、产品设计紧凑,可防止外界杂物 及灰尘落入产品。活动部位接线端有罩覆盖人手不能触及带电部位,确保使用安全,符合有关电器安全标准。产品外 型尺寸小巧,安装面积小,安装方式有螺钉紧固或卡扣式安装在35毫米宽的标准导轨上具有拆卸迅速方便的特点。
    ③、产品触头均为桥式双断点结构。触头采用银基合金材料制成,接触电性能优越、触头耐磨损、寿命长、灭弧室为 封闭型采用阻燃材料制成能阻挡的按电弧向外喷溅,保证人身及相邻电器的安全。
    ④、产品的磁系统为E字型铁芯工作可靠、损耗小、噪音低,具有很高的机械强度,线圈接线端A1、A2印有电压规格 表示清晰醒目、接线方便。
    ⑤、模数化,积木式结构辅助触头根据需要灵活拼装使用。

    三、外形及安装尺寸

    四、订货须知

    订货时要标明下列各点:
    产品型号和名称:如MV+MN过欠压脱扣器
    配套产品:DZ47-100配套
    订货数量:如5888只。
    订货举例:MV+MN过欠压脱扣器,DZ47-100配套,2777只。
