  • 一、适用范围

    DZ47GQ-63系列过欠压保护断路器(过压欠压保护器过欠电压保护器欠电压保护器)是在DZ47-63小型断路器加装电压模块的派生产品。适用于额定电流1-63A,交流 50Hz,额定电压230V的线路中,过电压保护整定值为(275±5%),欠压保护额定值为170±5%,用于对建筑物线路 设施和交流配电系统和电气设备进行过流过载、短路及过,欠电压保护之用。是住宅,宾馆医院,商店,写字楼内安装 的最理想的产品。断路器产品质量保证。

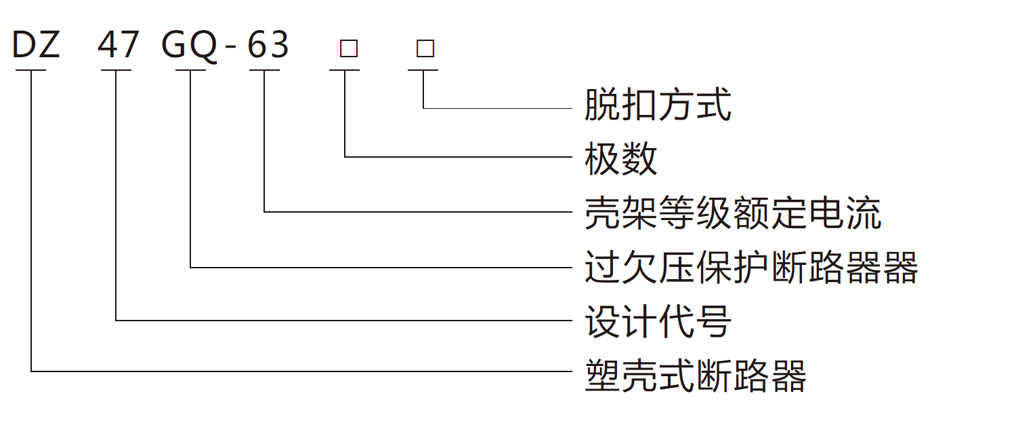

    二、型号及其含义

    三、结构特点

    ◆ 该过欠压断路器由外壳、操作机构、热脱扣器、电磁脱扣器触头系统、灭弧系统、带过欠压保护线路板等组成,具有 过载和短路保护功能,设计独特的。
    ◆ 该产品具有4500A的额定短路分断能力,机械寿命20000次以上,产品外形美观。安装导轨为TH35-7.5型标准刚安 装轨。
    ◆ 该过欠压断路器具有以下特点:手柄操作安全舒适,过欠电压保护值可以按用户要求设定,接线时一定要注意零火 线;电源上进下出,符合电源进线特点,安装方便。

    四、主要技术参数

    产品名称 壳架等级额定电流 极数 额定电压
    (V)
    额定电流
    (A)
    分断电流
    Icu(A)
    保护动作值
    (V)
    瞬时脱
    扣类型
    DZ47G-63 63A 1P+N 230 1-63 4500 270±5% C
    DZ47Q-63 170±5%
    DZ47GQ-63 270±5% 170±5%
    产品名称 代号 用途 符合标准
    欠压断路器 DZ47Q-63 当电源电压下降在170V±5%之间时,
    使断路器脱扣,实现线路的欠电压保护
    IEC60947-2:1999、
    GB14048.2-2001
    过压断路器 DZ47G-63 当电源电压上升到270V±5%时,使断
    路器脱扣,实现线路的过电压保护
    过欠压断路器 DZ47GQ-63 当220V额定电源电压上升到270±5%或下降在
    170V±±5%时,使断路器脱扣,实现线路保护。

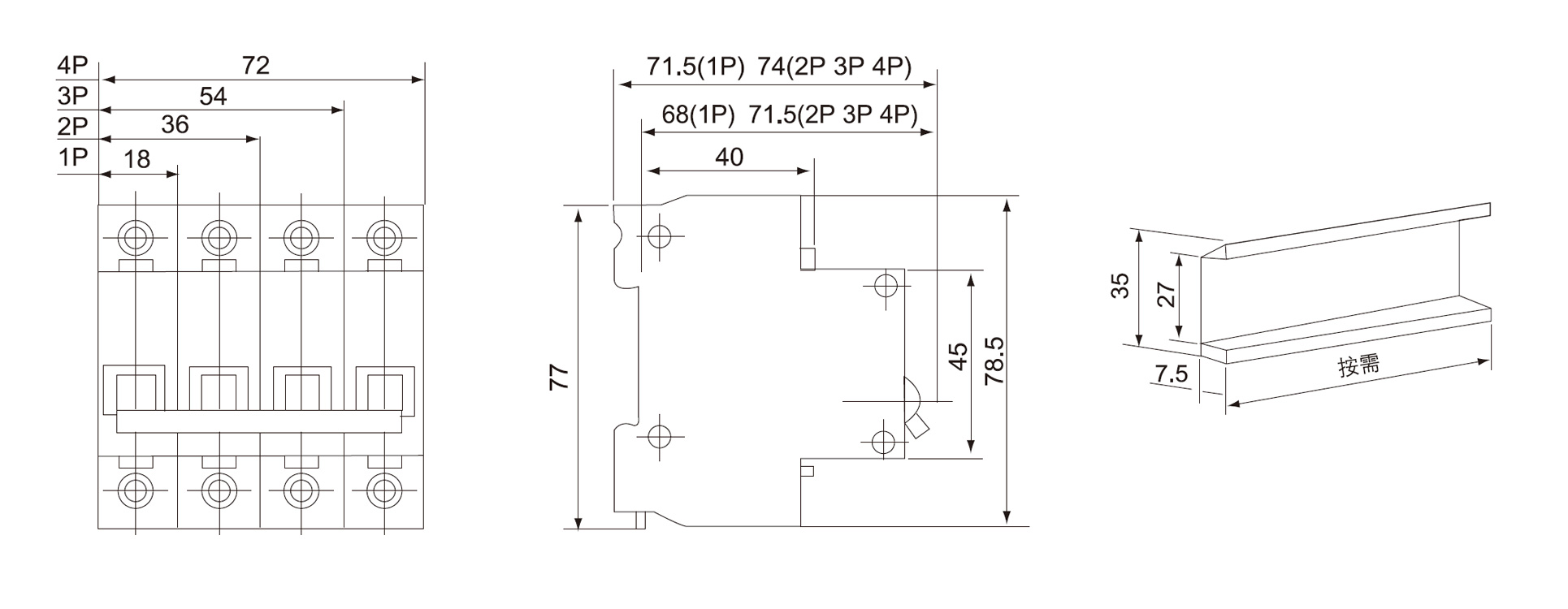

    五、外形及安装尺寸


  • 尺寸

    产品尺寸
    (长x宽x高)(mm)
    外盒尺寸
    (长x宽x高)(mm)
    外箱尺寸
    (长x宽x高)(mm)

    225*85*80 440*240*260
    78.5*36*74/1P+N

    78.5*72*74/3P+N

    重量

    产品净重(kg) 整盒重量 整箱重量

    1kg 15.5kg
    0.165/1P+N

    0.336/3P+N
    注:产品根据不同质量规格,重量会有些误差,上表重量只做参考,实际以发货实重为准。

    装箱数

    产品装盒数 产品装箱数(常规) 产品装箱数(出口)



    6只/1p+N 90只/1P+N



    3只/3p+N 45只/3P+N
