  • 一、适用范围

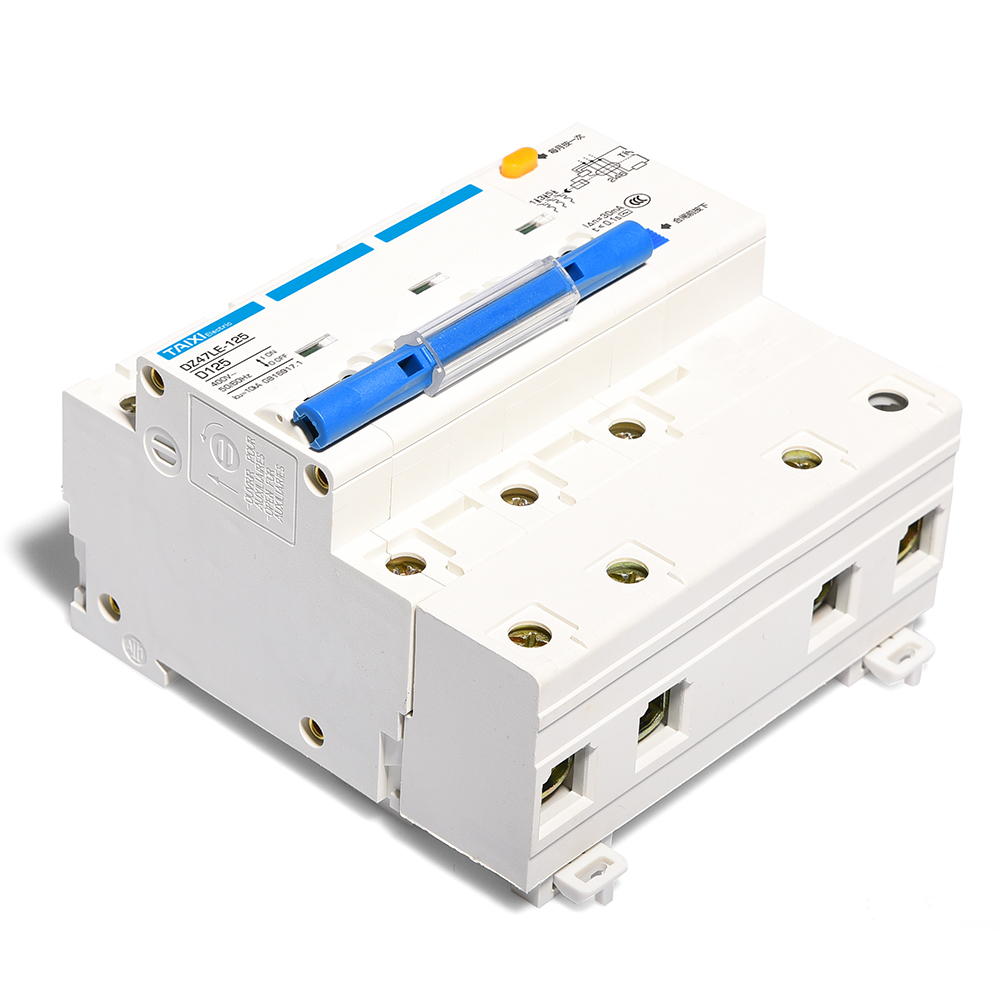

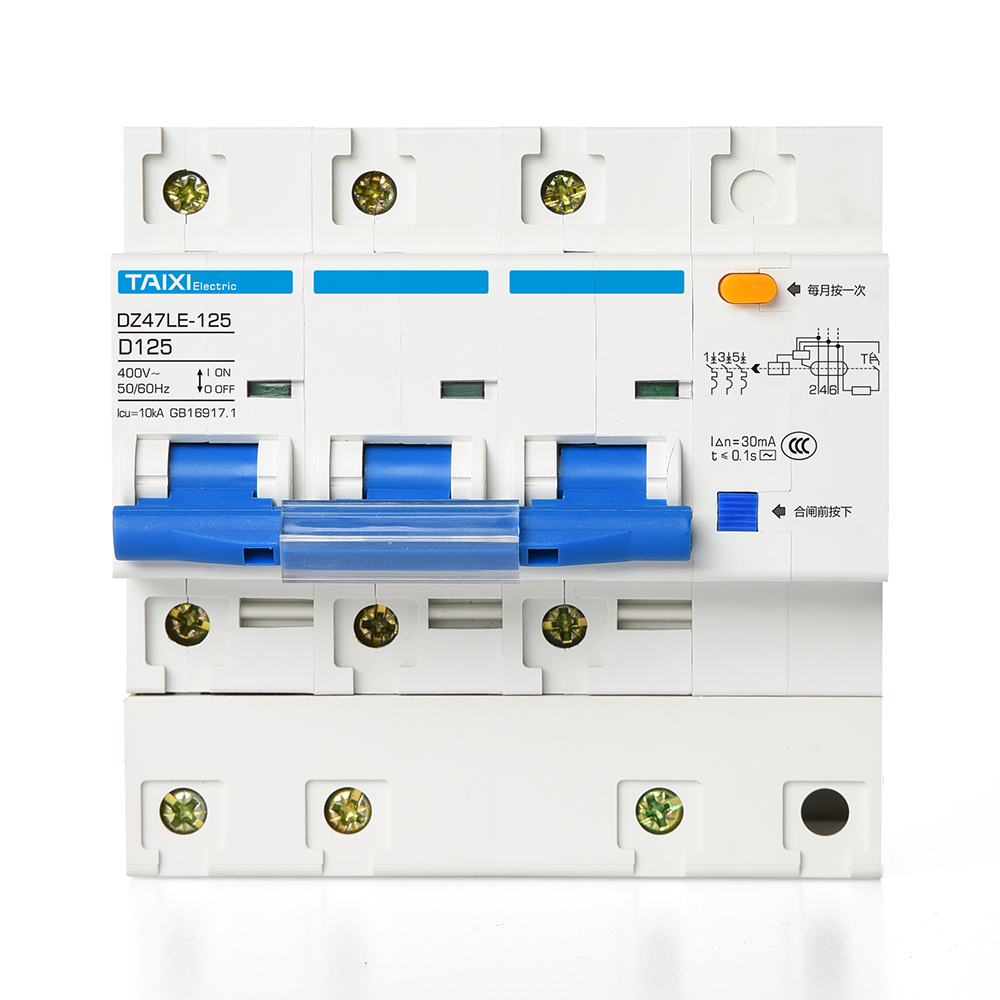

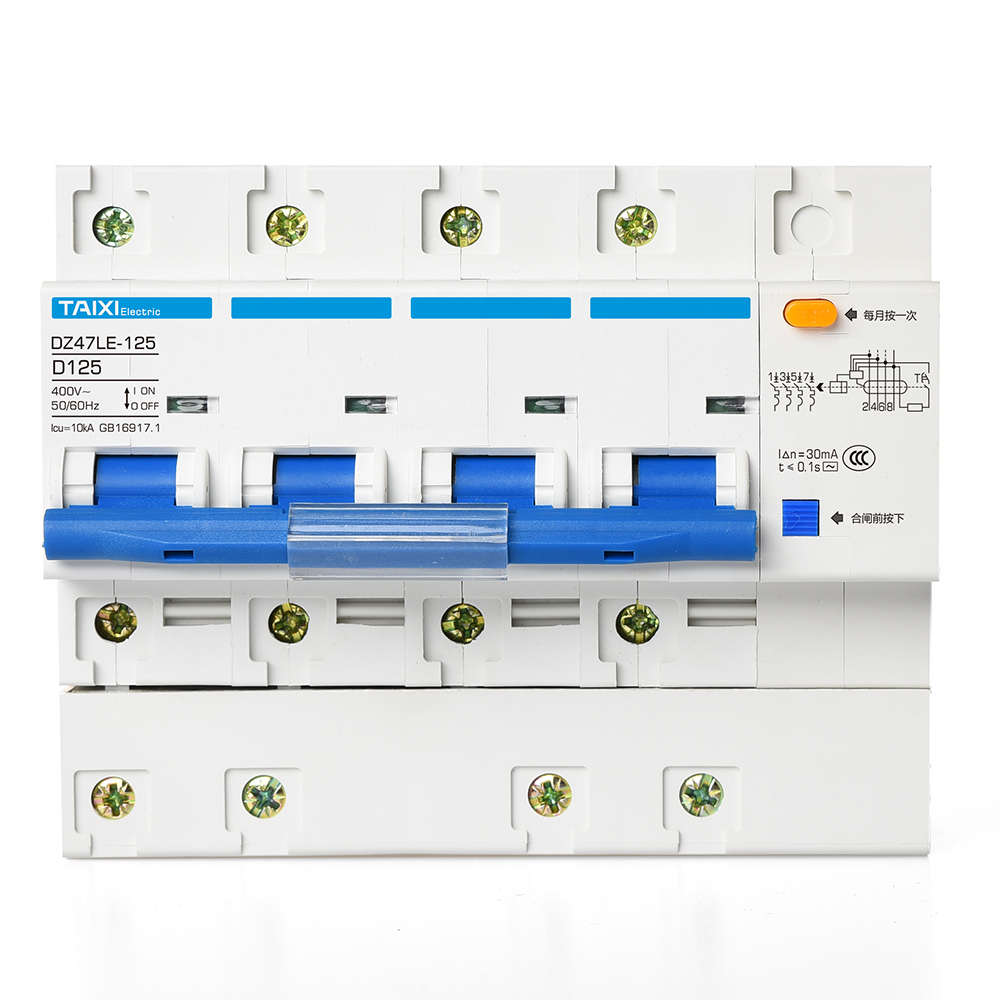

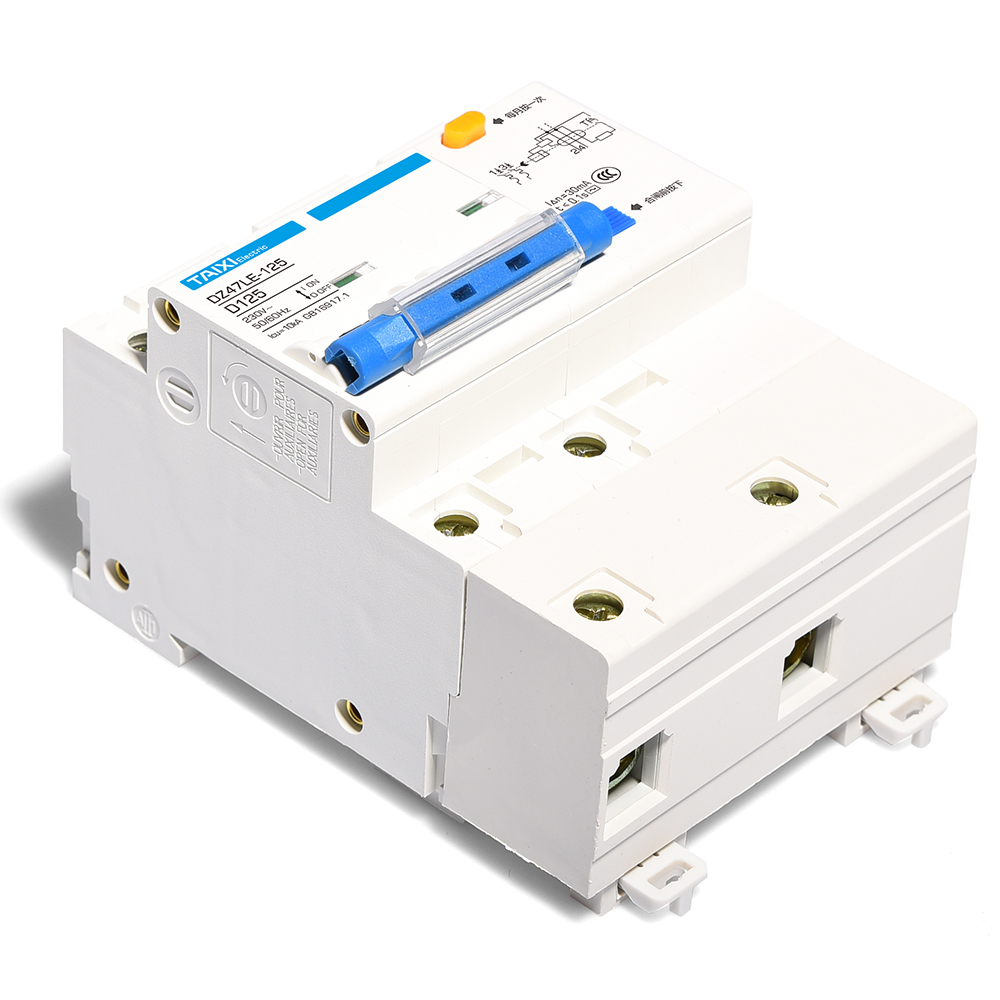

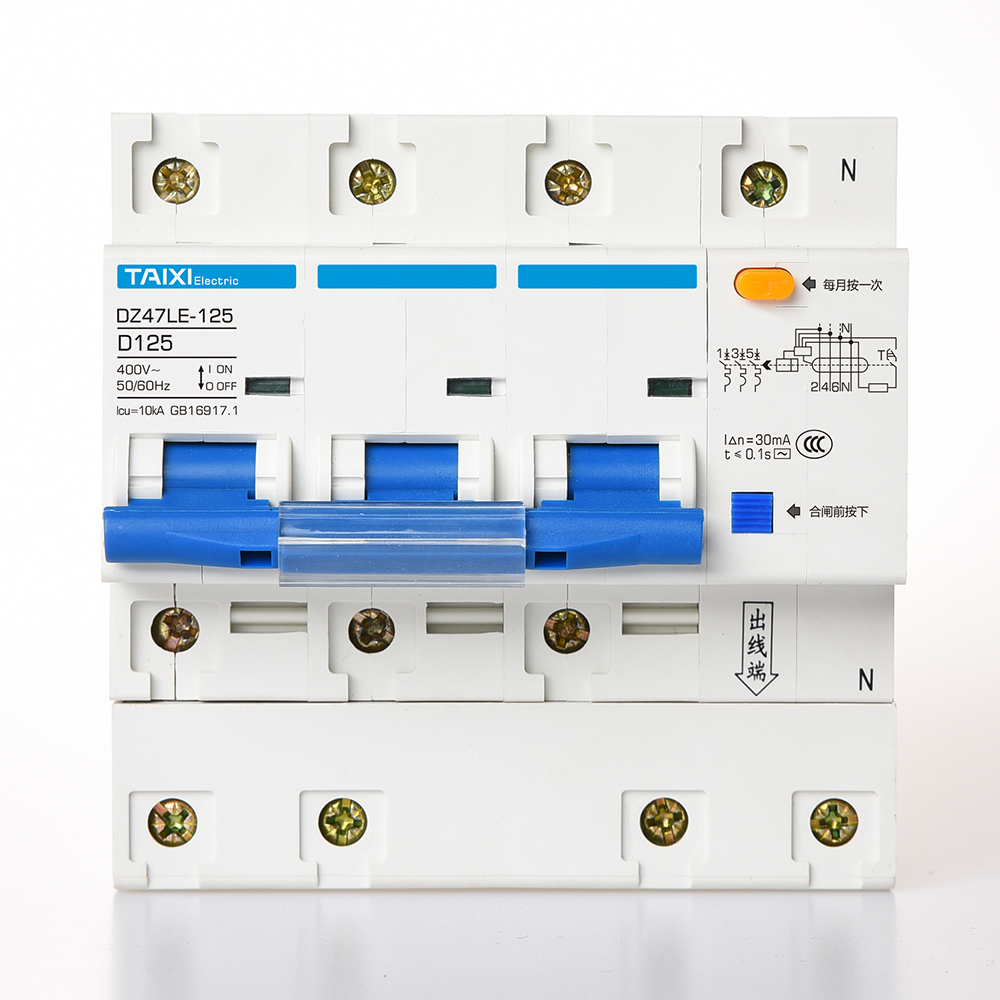

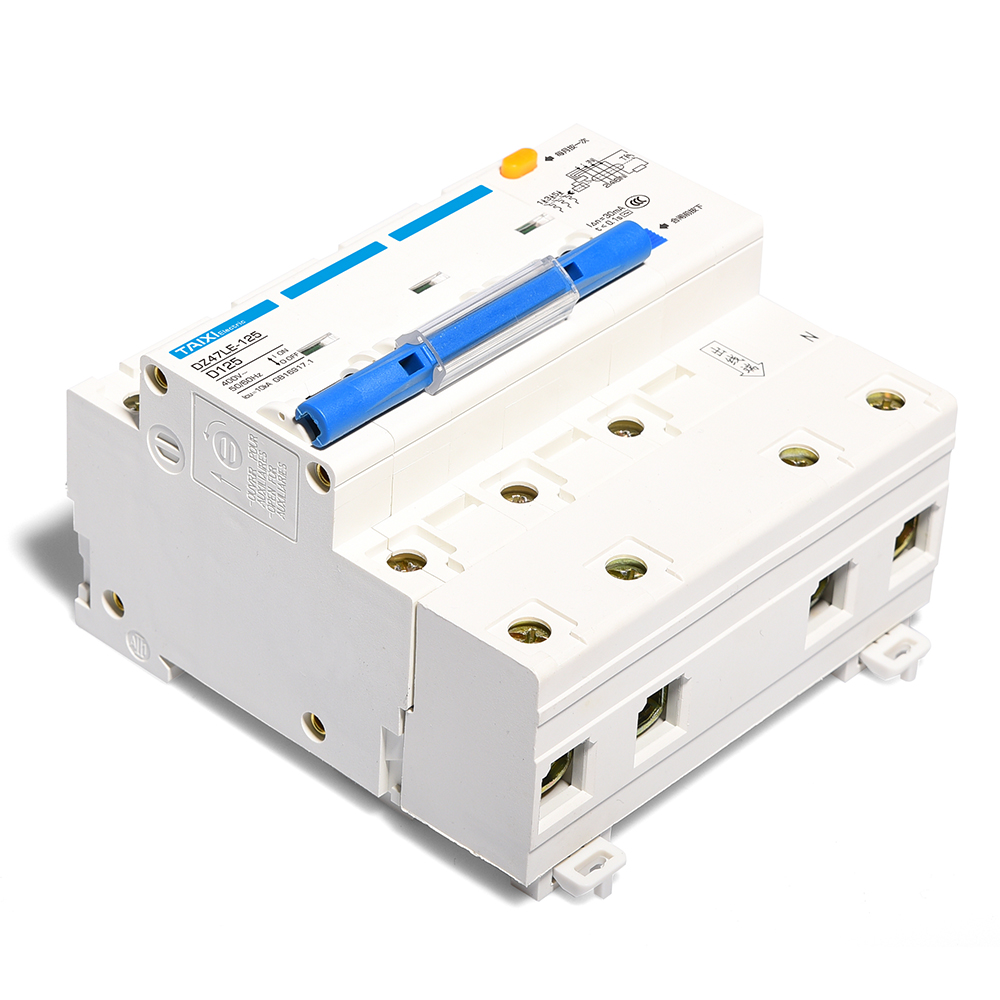

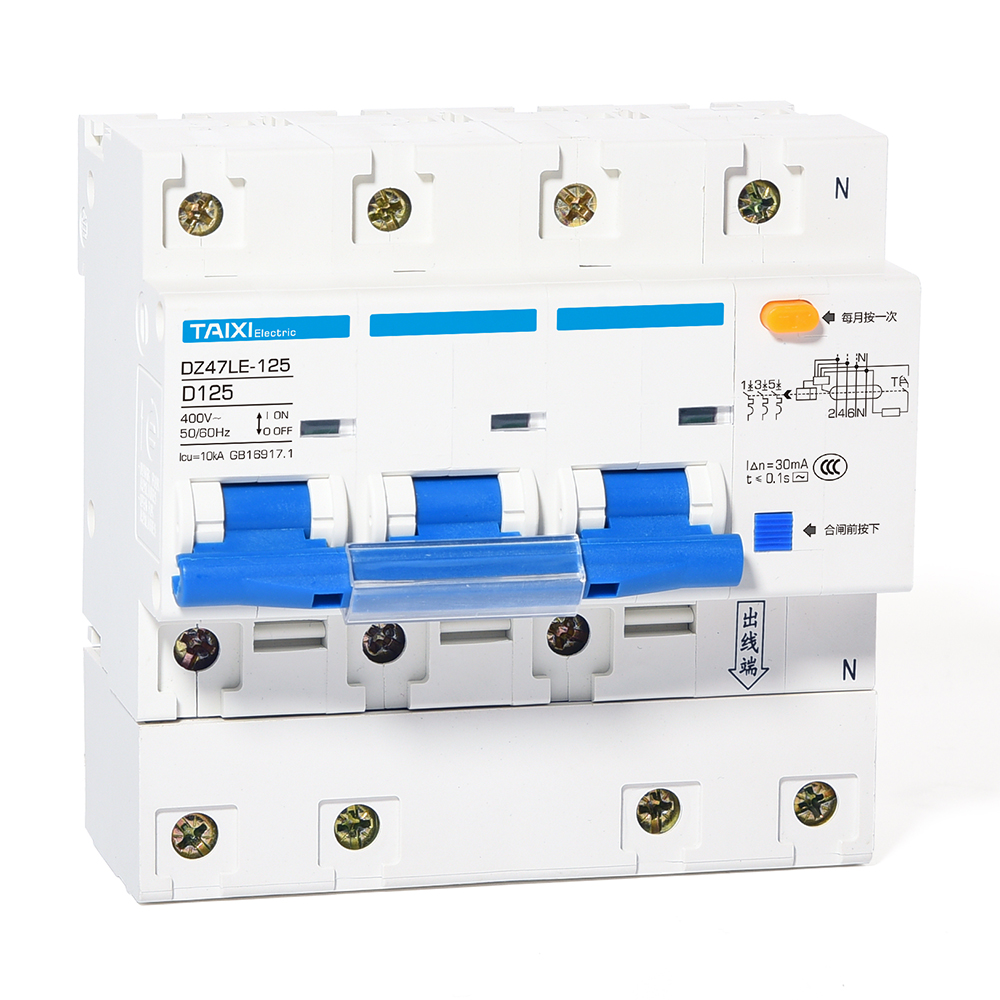

    DZ47LE-125系列漏电断路器是电流动作型电子式漏电断路器(三相四线断路器100A漏电保护开关),由DZ47小型断路器和漏电脱扣器组合而成。用于交流 50Hz或60Hz、额定电压单级两线(1P+N)、两级(2P)230V,三级(3P)、三级四线(3P+N)、四级(4P)400V,额定电流 从40A到125A的线路中,对人体提供直接或间接的接触保护,当被保护电路中有漏电或人身触电时,只要漏电电流I△ 达到动作电流值,断路器就会立即动作,切断电源,从而起到漏电和触电保护作用,同时漏电断路器对电路中的过载和 短路也能起到保护作用。也可用来防止因设备绝缘损坏,产生接地故障电流而引起的火灾危险。并可用来保护线路过载 及短路,亦可作为线路的不频繁转换之用及电动机的不频繁启动之用。该系列产品具有分断能力高、体积小、重量轻、 部件通用性强、外形美观等优点,导轨安装,使用方便。
    断路器符合GB14048.2《低压开关设备和控制设备低压断路器》标准,等同采用IEC60947-1:1997标准。

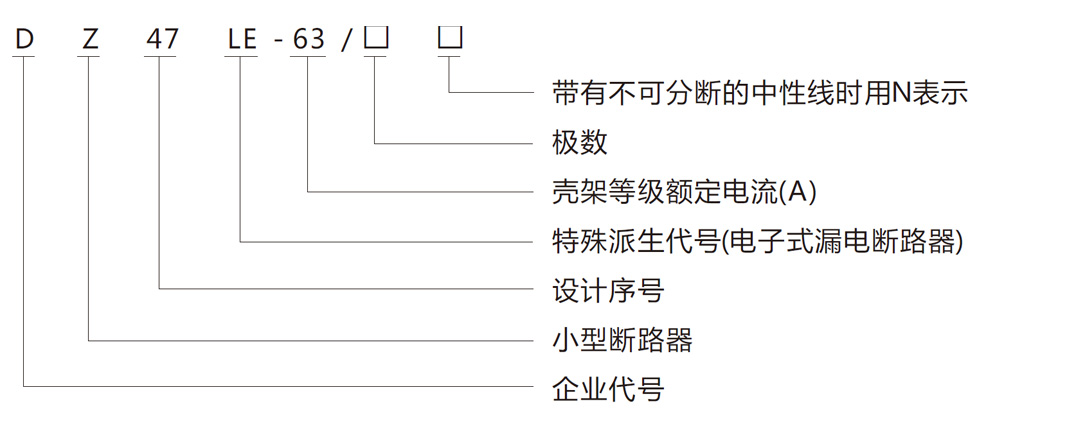

    二、型号及其含义

    三、主要工作和安装条件

    环境温度-5℃~+40℃,24h的平均值不超过35℃。
    海拔高度:≤2000m。
    安装条件:安装场所的外磁场任何方向均不应超过地磁场的5倍;剩余电流动作断路器一般应垂直安装,各方位倾斜度 不超过5°;手柄向上为接通电源位置;安装处应无显著冲击和振动。

    四、技术参数

    DZ47LE-125大电流漏电保护断路器具有以下功能
    短路保护 过载保护 隔离功能 漏电保护功能 过压保护功能

    DZ47LE-125系列漏电断路器(三相四线漏电断路器、漏电保护开关)主要特性

    额定工作电压(V) 1P+N,2P:230AC
    3P,3P+N,4P:400AC
    额定电流(A) 63-125
    额定频率(Hz) 50/60
    极数 1P+N,2P,3,3P+N,4P
    分断能力(kA) 10
    额定剩余动作电流(mA) 30,50,75,100,300
    过压保护功能(V) (280±14) V AC (1P+N,2P 30mA产品可提供过压保护功能)

    DZ47LE-125电气特性

    额定绝缘电压Ui (V) 250(相对地)/500(相对相)
    最大工作电压UBmax 1P+N,2P 230 AC
    3P,3P+N,4P 400 AC
    额定短路能力Icu(IEC/EN60898) (kA) 10
    额定冲击耐受电压Uimp(1.2/50) (kV) 4
    介电测试电压 2kV (50/60Hz,1分钟)
    隔离功能 具备
    污染等级 2
    脱扣形式 热磁脱扣
    热磁脱扣特性 C型曲线(li=8.5In)
    D型曲线(li=12In)
    电气及机械附件

    DZ47LE-125机械特性

    脱扣指示
    DZ47LE-125上有剩余电流动作脱扣指示,
    复位按钮弹起,为漏电脱扣
    手动控制 过电流故障 断路器和剩余电流动作装置同时复位
    漏电故障 剩余电流动作装置先复位,断路器后复位
    手柄
    红色。移印指示ON-OFF位置
    机械寿命 8500
    电气寿命 3000
    防护等级 安装于配电箱内 IP40
    直接安装 IP20
    抗机械冲击
    30g,3次冲击,持续时间11ms
    (无显著振动和冲击的地方)
    抗震动(IEC/EN60068-2-6)
    无显著振动和冲击的地方
    抗湿热性(IEC60068-2) 湿热 ℃/RH 2类,28次循环,
    温度55℃时,相对湿度90%~96%
    温度25℃时,相对湿度95%~100%
    基准环境温度 30℃
    使用环境温度旧平均温度(+35℃) -20℃~+60℃
    存储温度 -40℃~+70℃

    DZ47LE-125剩余电流动作的分断时间

    序号 I△n
    (mA)
    最大分断时间(s)和最小不驱动时间(s)
    1I△n 2I△n 5I△n 10I△n
    非延时型 ≥30 0.1 0.06 0.04 0.04

    DZ47LE-125过电流的保护特性

    序号 起始状态 试验电流 规定时间 预期结果 备注
    In=63A In>63A
    a 冷态 1.05In t≤1h t≤2h 不脱扣
    b 紧接着前项试验后进行 1.30In t<1h t<2h 脱扣 电流在5s内稳定上升到规定值
    c 冷态 8In t≤0.2s 不脱扣 通过闭合辅助开关接通电流
    d 冷态 12In t<0.2s 脱扣 通过闭合辅助开关接通电流
    额定电流(A) 操作循环次数
    有载(次) 无载(次)
    63、80、100 1500 20000
    125 1000 20000

    接线:DZ47LE-125漏电断路器适用(16~25)mm²及以下导线连接,接线方法用螺钉压紧接线,扭矩为3.5N.m。:

    额定电流In(A) 铜导线标称截面积(mm²)
    63 16
    80 25
    100 35
    125 50

    五、产品特点

    ■ 剩余电流动作断路器操作机构为带储能式自由脱扣机构,触点快速闭合,克服了因人力操作手柄速度快慢带来的不利影 响,大大提高了产品使用寿命二在正常工作时,触头只能停留在闭合或断开位置。
    ■ 断路器分断能力高。
    ■ 剩余电流脱扣器内的零序互感器、电子判别控制电路元件性能高,工作稳定,抗干扰性强,确保产品可靠工作。 带触指防护组合型接线端子,安全性高。
    ■ 壳体等塑料零件均采用高阻燃、耐高温、耐冲击塑料制成。
    ■ 产品体积小,重量轻,结构紧凑,模数化设计。
    ■ 外型独特,合理的利用了空间布局。
    ■ 产品采用导轨安装,方便省时。

    应用示例

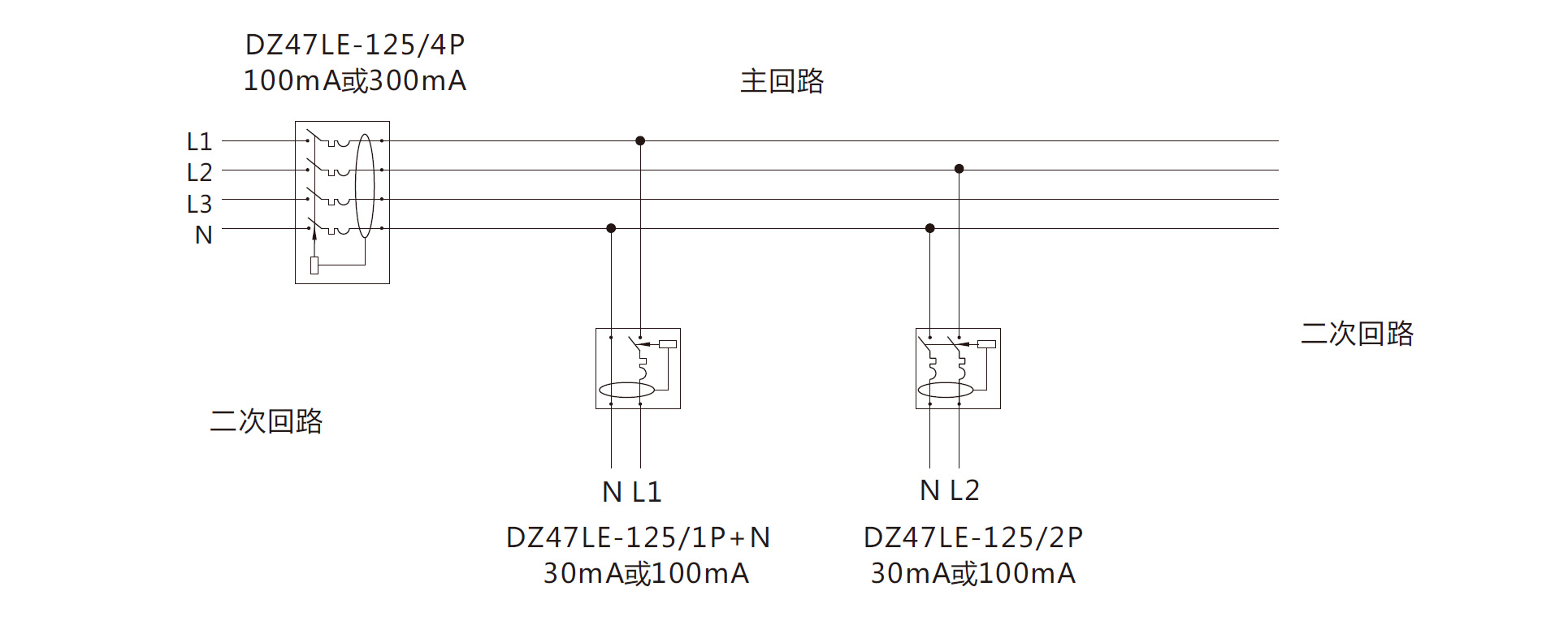

    剩余电流动作断路器在电网中的使用见图。剩余电流动作断路器也可以与其它电器形成组合电器,扩大使用范围。

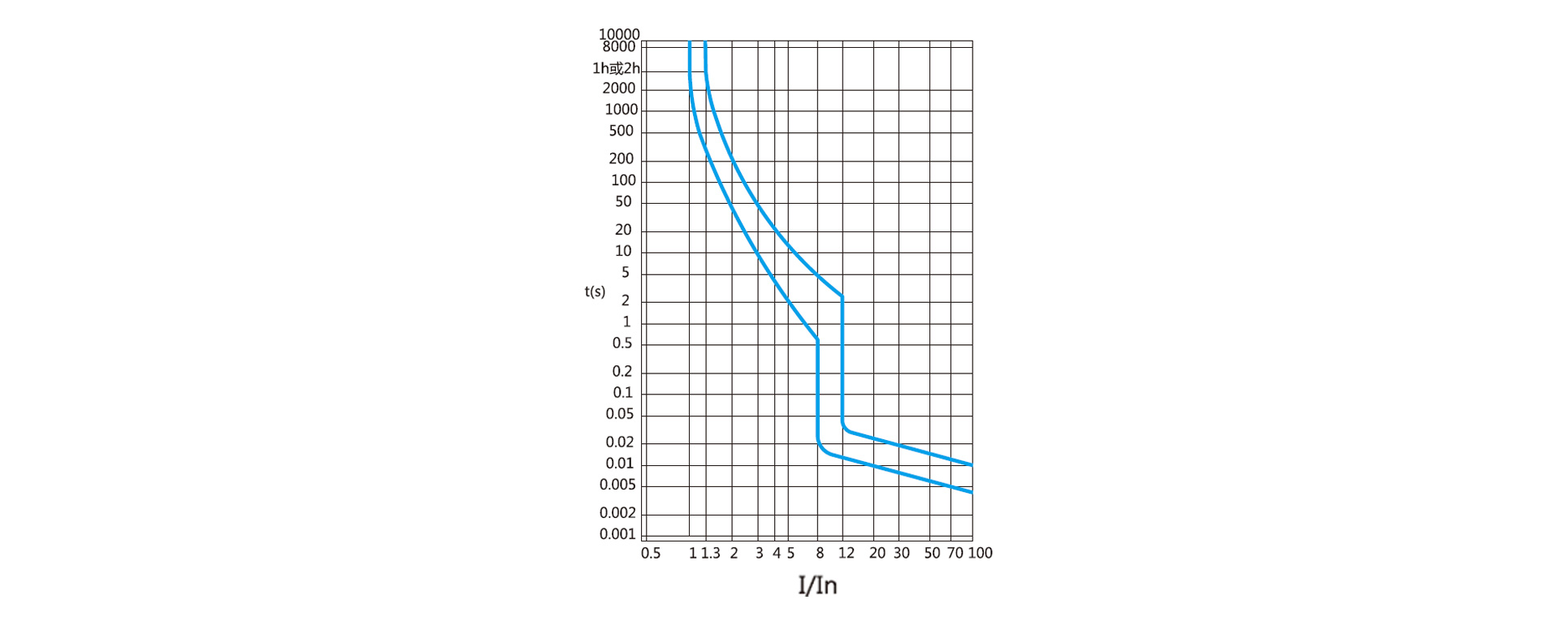

    六、过电流脱扣特性曲线

    七、使用用和维护

    1、漏电断路器对同时接触被保护电路中两线引起的触电危险,不能进行保护。
    2、漏电断路器的输入端接电源,输出端接负载,否则将导致脱扣线圈烧毁。
    3、电源均应通过漏电断路器连接负载,不得使其中任何一线“体外循环”,否则漏电断路器将无法带负载工作。
    4、安装前应检查产品名牌上的技术参数是否与实际使用相匹配,同时应选用与产品相匹配的导线截面积进行安装。
    5、漏电断路器进行动作特性测试时,应使用经国家有关部门检测合格的专用测试仪器,严禁用直接触碰接地装置或直 接短路的试验方法。
    6、严禁在产品的出线端直接检测绝缘电阻,应将电子线路板的辅助电源断开,确保电子元件的输入与输出端无电压方 法检测,否则会烧坏线路板中的电子元件。
    7、漏电断路器在安装或运行一定时期后,均应在合闸通电状态下,按下试验按钮,漏电断路器应动作,以此检查保护 性能是否正常可靠,失常时应停止使用,卸下修理。
    8、漏电断路器因被保护电路发生故障(漏电、过载或短路)而分闸后,必须查明原因,故障解除后方能合闸。
    9、漏电断路器的过载、短路、漏电保护特性均已检定,在使用中不可随意调节。
    10、漏电断路器在运输、保管和使用中均不得经受雨雪侵蚀。


  • 尺寸

    产品尺寸
    (长x宽x高)(mm)
    外盒尺寸
    (长x宽x高)(mm)
    外箱尺寸
    (长x宽x高)(mm)
    108*54*76/1P+N 115*115*90 470*338*200
    108*80*76/2P+N
    108*80*76/3P
    108*108*76/3P+N
    108*135*76/4P

    重量

    产品净重(kg) 整盒重量 整箱重量
    0.319/1P+N 0.37kg 18.3kg
    0.468/2P+N 0.52kg 13kg
    0.6664/3P 0.72kg 17.8kg
    0.704/3P+N 0.76kg 18.7kg
    0.884/4P 0.94kg 18.7kg
    注:产品根据不同质量规格,重量会有些误差,上表重量只做参考,实际以发货实重为准。

    装箱数

    产品装盒数 产品装箱数(常规) 产品装箱数(出口)
    1只/1P+N 48只
    1只/2P+N 24只
    1只/3P 24只
    1只/3P+N 24只
    1只/4P
