  • 一、适用范围

    TXL7-63高分断小型断路器穆勒断路器L7断路器10KA分断能力微型断路器),主要用于交流50Hz/60Hz,额定工作电压至400V(380V),额定电流至63A,额定短路 分断力不超过10KA的保护配电线路中,作为线路不频繁接通、分断和转换之用,具有过载、短路保护功能。同时具有 强大的辅助功能模块,如辅助触点、带报警指示触点、分励脱扣器、欠压脱扣器远程脱扣控制等模块。
    断路器符合GB10963.1、IEC60898-1标准。

    二、型号及其含义

    产品型号 极数 脱扣类型 额定电流
    TXL7-63 1P C 63

    1P
    2P
    3P
    4P
    B:B型
    C:C型
    D:D型
    1:1A 10:10A 32:32A
    2:2A 16:16A 40:40A
    3:3A 20:20A 50:50A
    4:4A 25:25A 63:63A
    6:6A

    三、正常工作和安装条件

    ■ 周围空气温度上限不超过+40°C ,下限不低于-5°C ,且24小时平均温度不超过 + 35℃。
    ■ 安装地点海拔高度应不超过2000m。
    ■ 大气相对湿度在周围空气温度为+40°C时不超过50%,在较低温度下可以允许有较高的相对湿度,对因温度变化偶 尔发生在产品表面上的凝露,应采取特殊措施。
    ■ 污染等级:II级。
    ■ 安装条件:安装在无显著冲击,振动的场所,无爆炸危险的介质中。
    ■ 安装方式:采用TH35-7.5安装轨安装。
    ■ 安装类別:II、III级。

    四、产品分类

    ■ 断路器按极数分有:单极、二极、三极、四极等类型;
    ■ 断路器按瞬时脱扣电流形式分有:C型、D型(有要求时可定做B型);
    ■ 断路器额定电流有:1A、2A、3A、6A、10A、16A、20A、25A、32A、 40A、50A、63A;
    ■ 断路器的额定电压有:230V(220V)/400V(380V)(单极为230V ,二极、三极 和四极为400V);

    五、脱扣类型说明

    B型:适用于对阻性负荷和低感配电系统提供线路保护,以及较多电子电路的线路保护,常用于电动车保护。
    C型:适用于对感性负荷和高感照明系统提供线路保护,一般泛称为配电保护。
    D型:适用于对高感性负荷和有较大冲击电流产生的配电系统提供线路保护,一般泛称为动力保护。

    六、极数说明

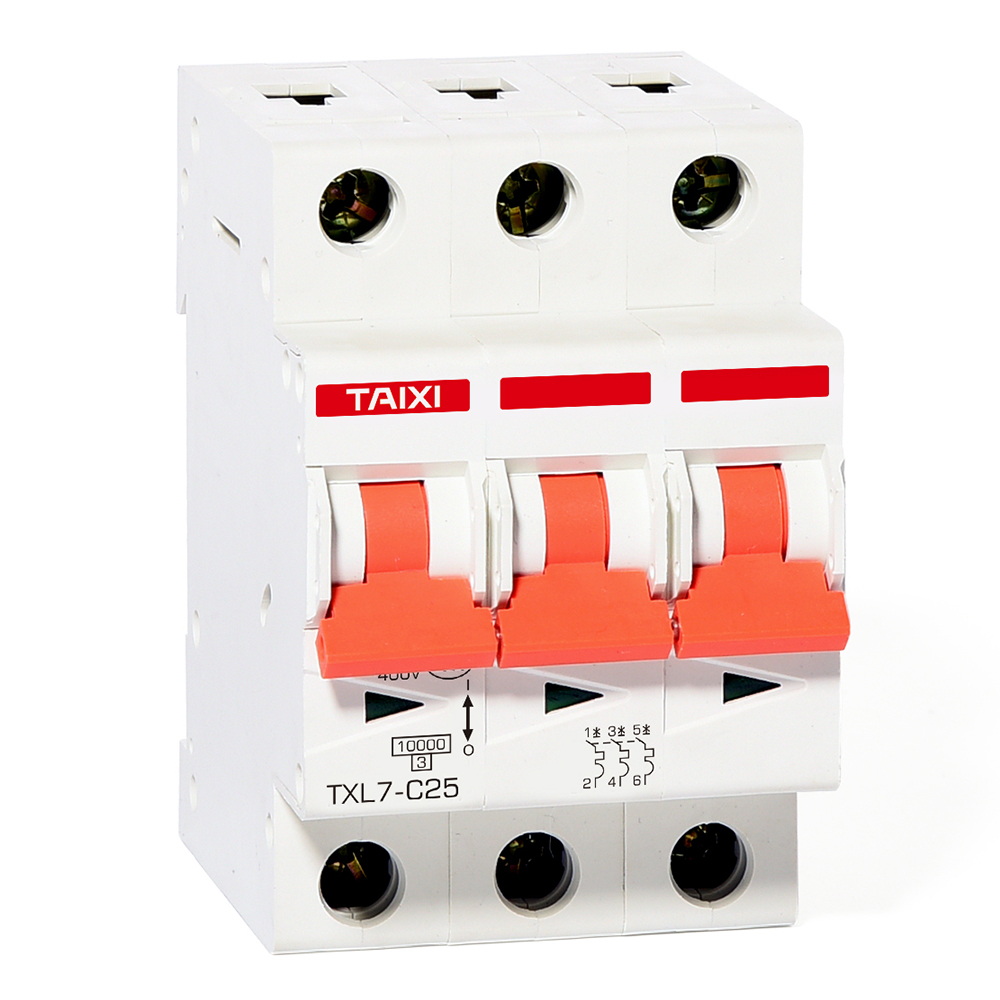

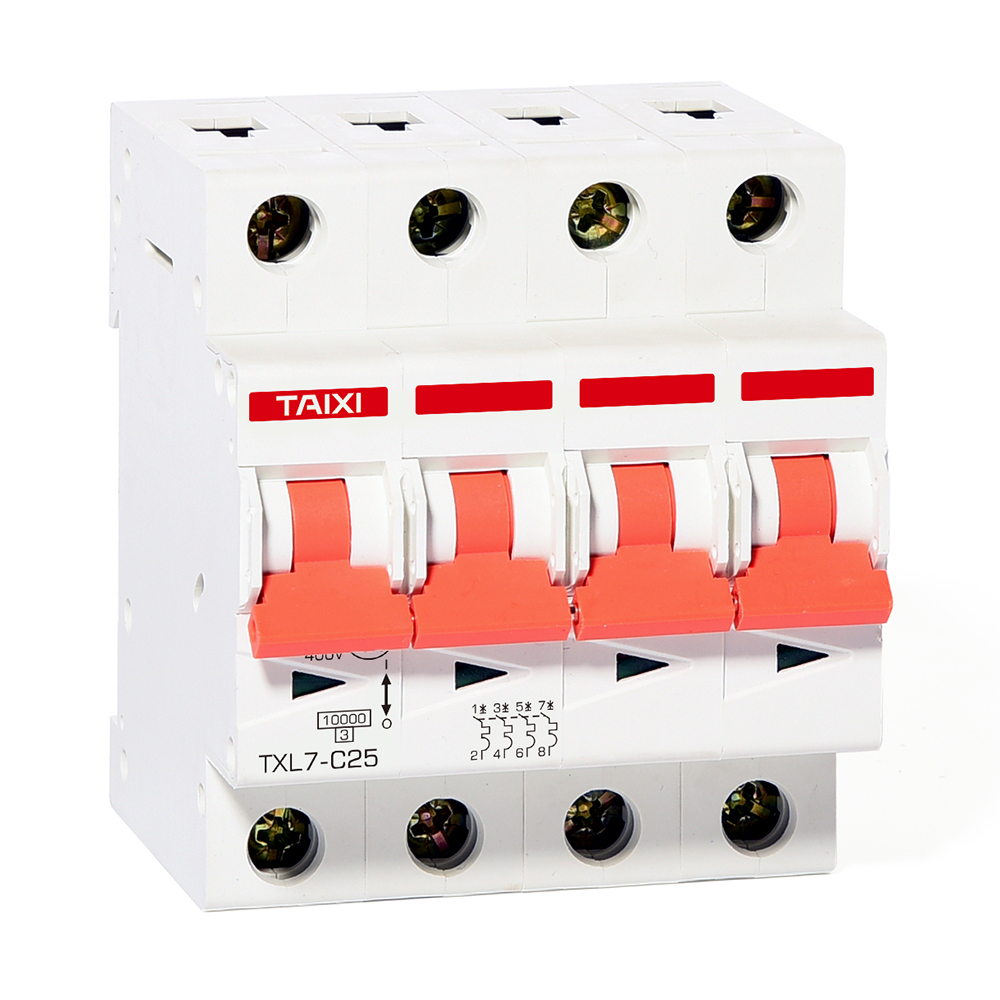

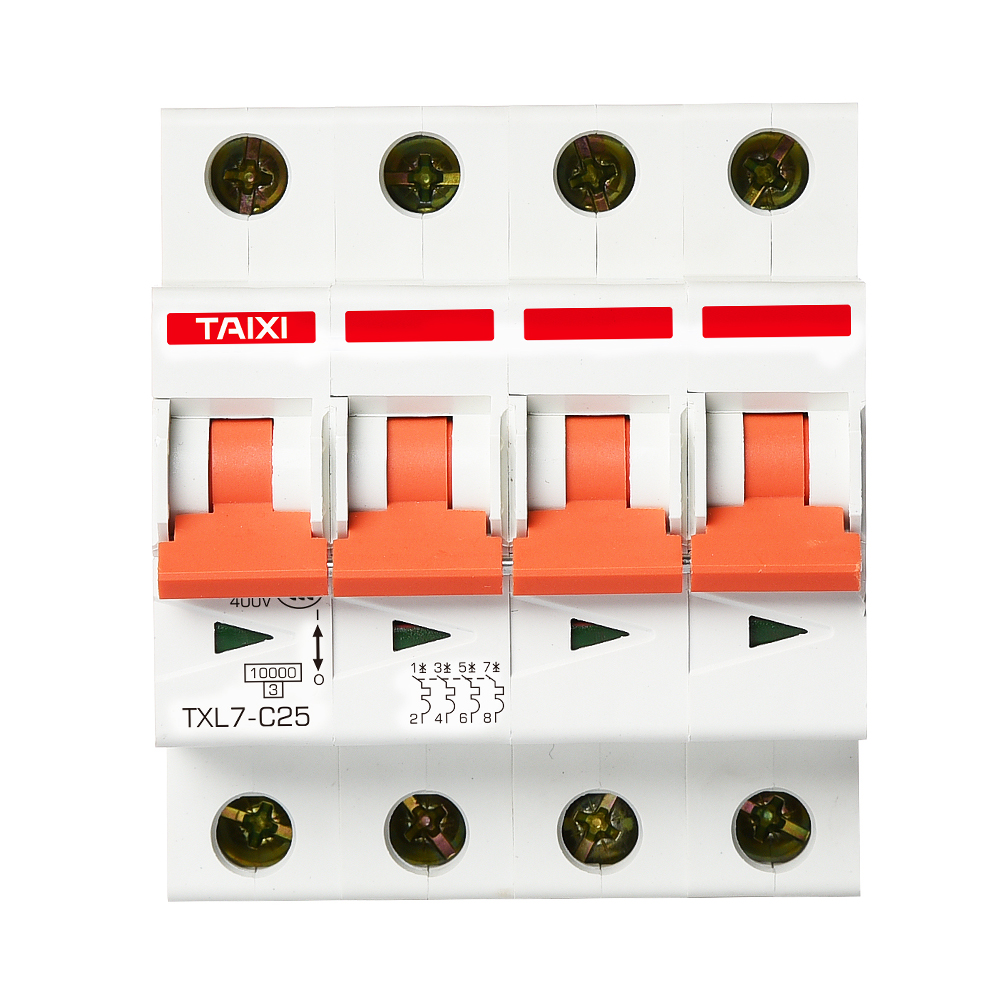

    TXL7-63小型断路器(L7)按极数分:
    A. 单极断路器;
    B. 有二个保护极的二极断路器;
    C. 有三个保护极的三极断路器;
    D. 有四个保护极的四极断路器。

    七、技术参数

    TXL7-63小型断路器额定短路能力

    额定电流 极数 额定电压(V) 额定短路电流(A)
    1~63A 1P 230/400 10000
    1~63A 2P、3P、4P 400 10000

    TXL7-63机械电气寿命

    类别 次数 操作频次(次/时) 额定电流(A)
    电气寿命 10000 240 6~32
    120 40~63
    机械寿命 10000 240 6~63

    过电流保护特性环境温度30℃~35℃下

    序号 脱扣器额定电流(A) 起始状态 试验电流 约定时间 预期结果 备注
    1 6~63 冷态 1.13In t≤1h 不脱扣
    2 6~63
    1.45In t≤1h 脱扣 电流在5s内稳定
    地上升至规定值
    3 In≤32 冷态 2.55In 1s<t<60s 脱扣
    In>32 冷态 2.55In 1s<t<120s 脱扣
    4 6~63 冷态 5In t≤0.1s 不脱扣 C型
    10In t<0.1s 脱扣
    10In t≤0.1s 不脱扣 D型
    20In t<0.1s 脱扣
    脱扣类型 额定电流A 额定短路分断能力A COSΦ
    C、D 6≤In≤63 10000 0.45~0.50

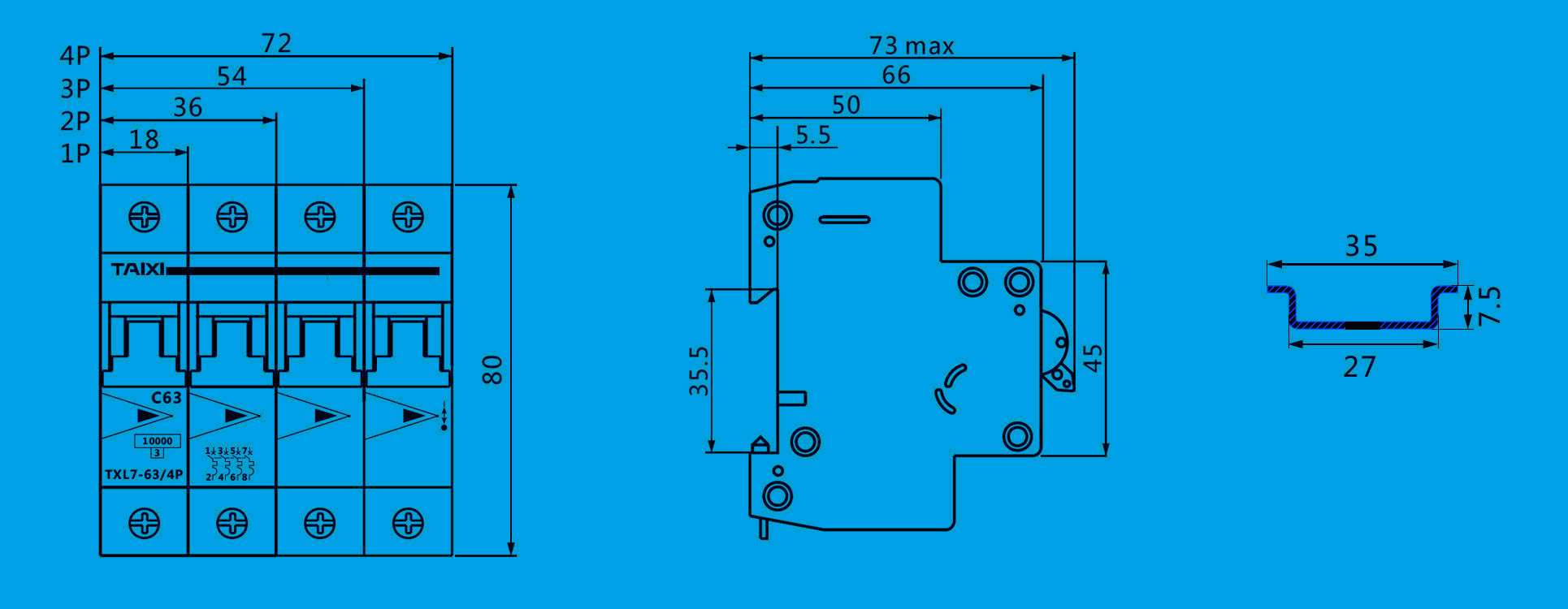

    八、外形及安装尺寸

  • 尺寸

    产品尺寸
    (长x宽x高)(mm)
    外盒尺寸
    (长x宽x高)(mm)
    外箱尺寸
    (长x宽x高)(mm)
    81*18*72/1P 225*85*80 440*240*260
    81*36*72/2P
    81*54*72/3P
    81*72*72/4P

    重量

    产品净重(kg) 整盒重量 整箱重量
    0.105/1P 1.3kg 19.9kg
    0.210/2P
    0.312/3P
    0.373/4P
    注:产品根据不同质量规格,重量会有些误差,上表重量只做参考,实际以发货实重为准。

    装箱数

    产品装盒数 产品装箱数(常规) 产品装箱数(出口)
    12只/1P 180只/1P
    6只/2P 90只/2P
    4只/3P 60只/3P
    3只/4P 45只/4P
