  • 一、适用范围

    TXB7Z-63系列光伏直流小型断路器光伏开关直流开关)适用于额定电流63以下,直流额定电压250V、500V、1000V的线路中,用于对直流输配电系统的设施和电气设备进行过载、短路保护及链路的不频繁转换之用。该直流断路器外形美观、标准导轨安装,具有 通断显示。端子上下都有接线功能,接线时一定要注意“﹢ / ﹣”极性,用于750V电路的三极断路器,结余正回路的 为二极串联连接。该断路器还可以加装辅助触头、报警触头和分励脱扣器等附件,广泛应用于通讯、电瓶、机车等行 业。
    小型直流断路器符合IEC60947-2-1997,GB14048.2-200.1标准。

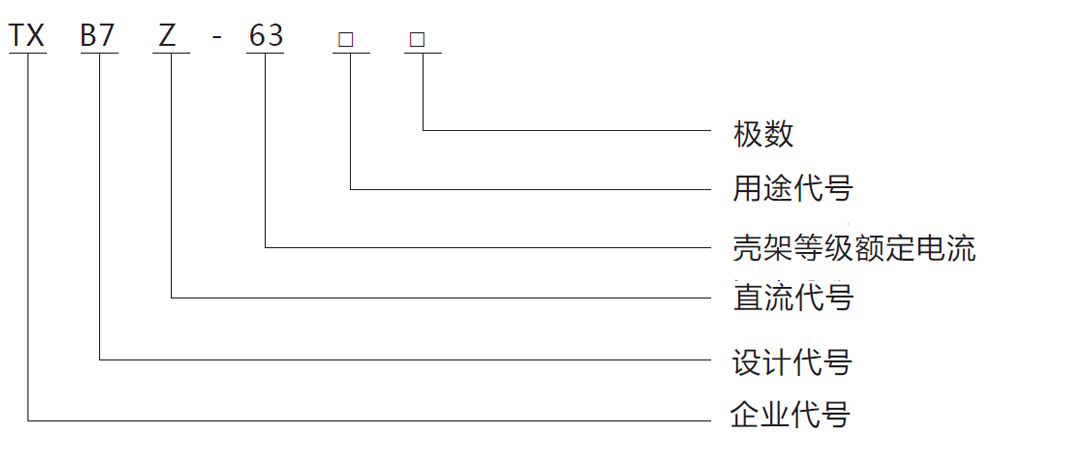

    二、型号及其含义

    三、正常工作和安装条件

    ■ 安装地点海拔高度不超过2000m;
    ■ 周围空气温度不高于正四十摄氏度不低于负五摄氏度;且每天得平均温度值不超过正三十五度(特殊订货除外);
    直流断路器安装地点的空气相对湿度.最高温度正四十摄氏度时不超过百分之五十,在较低的温度下可以允许有较高的相对湿度,例如二十摄氏度时达百分之九十。对由干温度变化偶尔产生的凝露应采取特殊的措施;
    ■ 在空气中无爆炸危险的介质且无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方;
    ■ 无雨雪侵袭的地方;
    ■ 污染等级为III级;
    ■ 安装类别:断路器主电路的安装类别为Ⅲ,不接至主电路的辅助电路和控制电路安装类别为Ⅱ。

    四、结构特点

    TXB7Z-63小型直流断路器直流开关光伏开关)是在高分断小型断路器的基础上研发的新产品。采用磁吹灭弧的特点,燃弧时间短、分断能 力高、性能可靠。

    五、主要技术参数

    TXB7Z-63按瞬时脱扣器的型式

    脱扣形式 交流范围 直流范围
    B 3In<I≤5In 4.4In<I≤6.6In
    C 5In<I≤10In 6.8In<I≤10.2In

    TXB7Z-63额定短路分断能力

    额定电流(A) 极数 电压 额定短路电流(A) 运行短路电流(A)
    1~63 1 250v 4500 4500
    2~4 6000 4500

    TXB7Z-63机械电气寿命

    类别 次数 操作频次 额定电流(A)
    电气寿命 2000 240 1~32
    120 40~63
    机械寿命 10000 240 1~63

    TXB7Z-63过电流保护特性(基准温度30℃)

    序号 脱扣类型 脱扣额定电流(A) 起始状态 直流 规定时间 预期结果 备注
    a B、C 1~63 冷态 1.13In t≤1h 不脱扣
    b B、C 1~63 紧接着前项 1.45In t<1h 脱扣 电流在5s内稳定上升
    c B、C In≤32A 冷态 2.55In 1s<t<60s 脱扣
    In>32A 1s<t<120s
    d B 1~63 冷态 4In 0.1s≤t≤45s(In≤32A)
    0.1s≤t≤90s(In>32A)
    脱扣
    C 7In 0.1s≤t≤15s(In≤32A)
    0.1s≤t≤30s(In>32A)
    e B 1~63 冷态 15In t<0.1s 脱扣 闭合辅助开关接通
    电源
    C

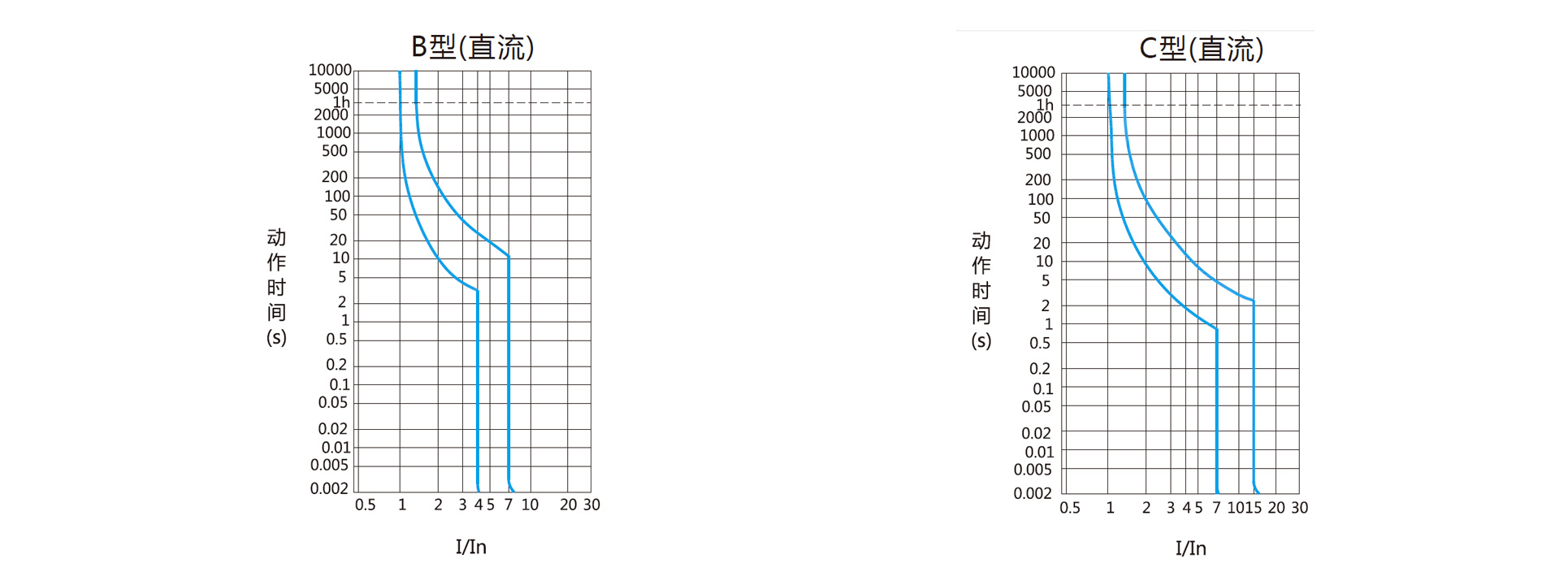

    六、脱扣特征曲线

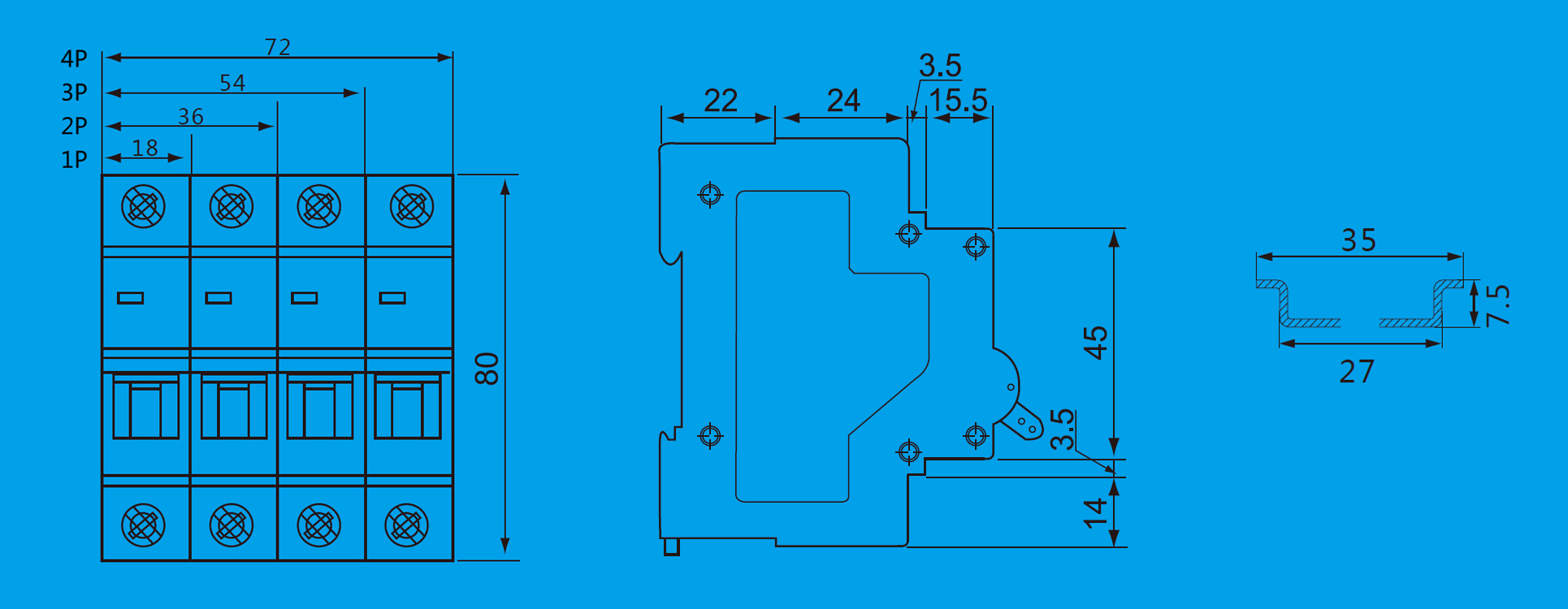

    七、外形及安装尺寸
