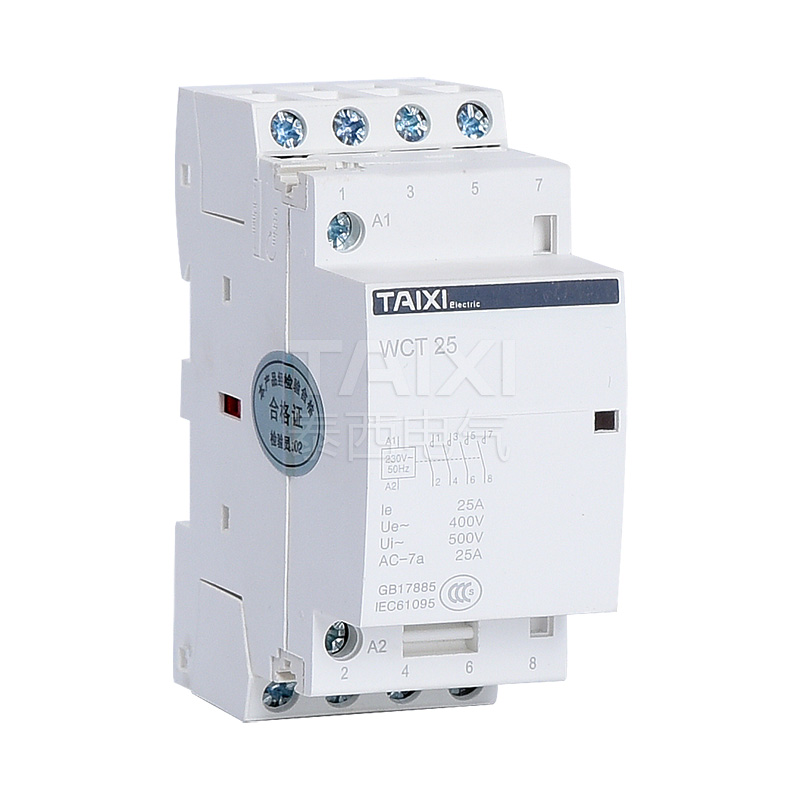

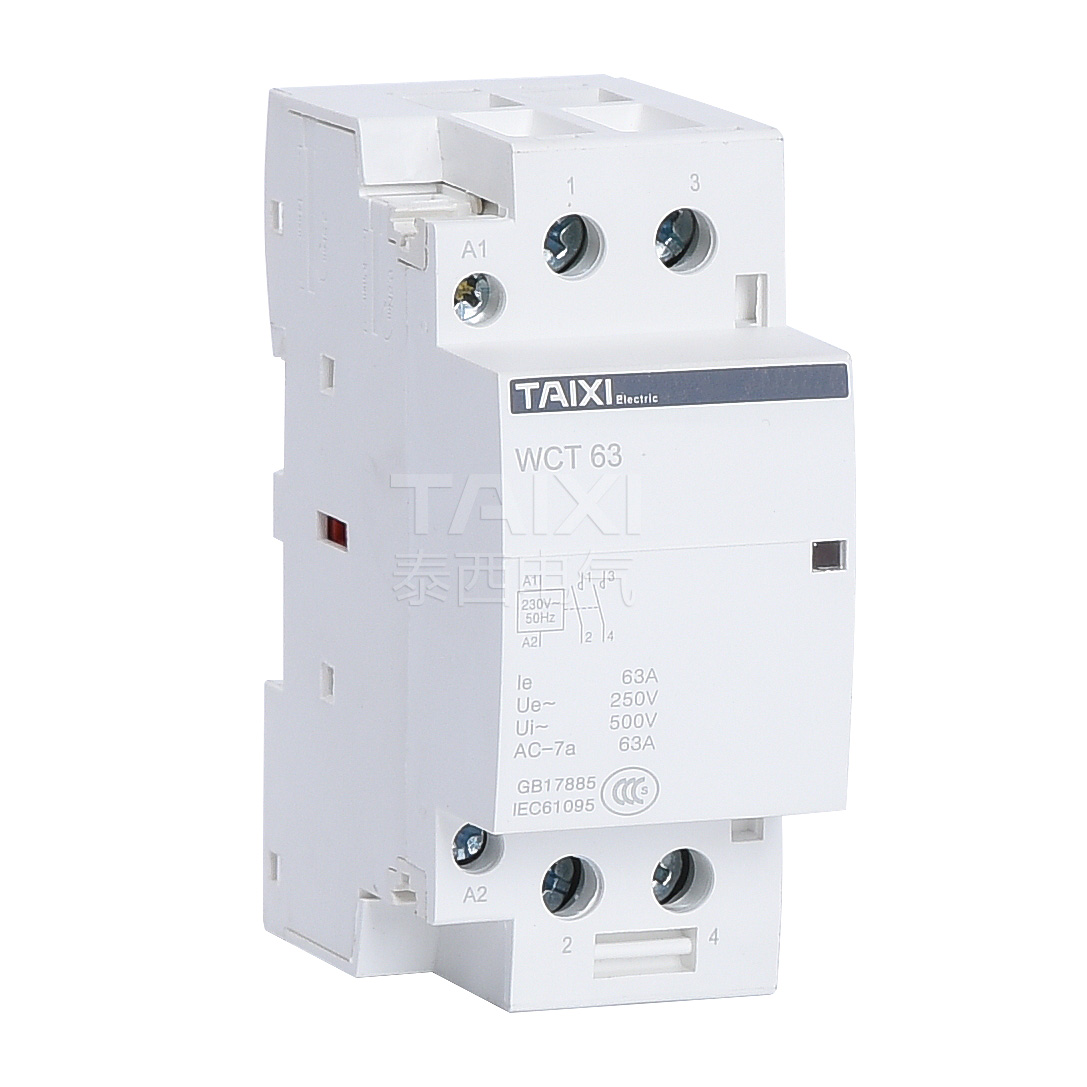

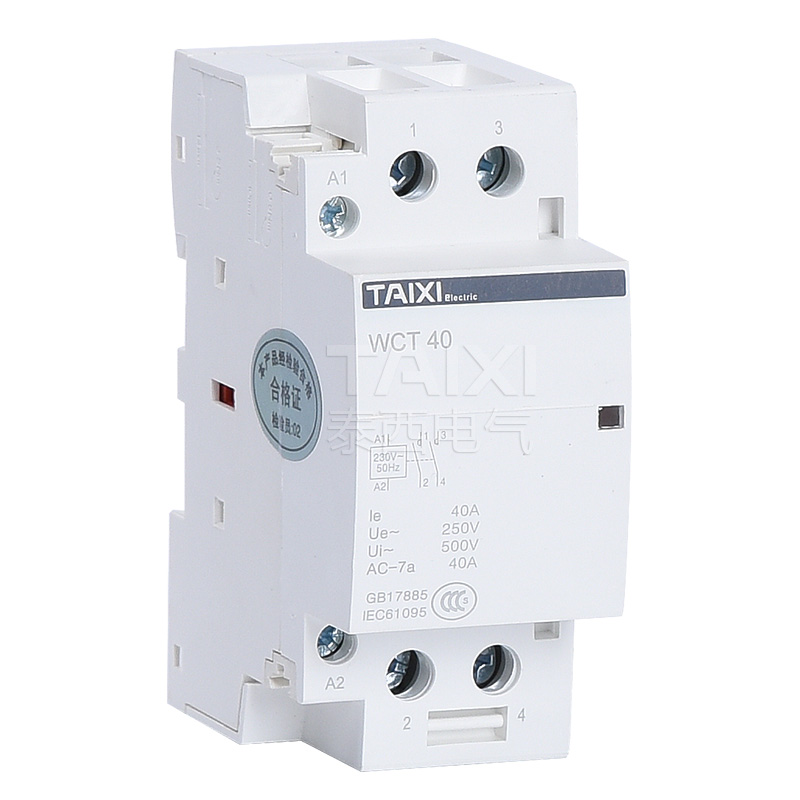

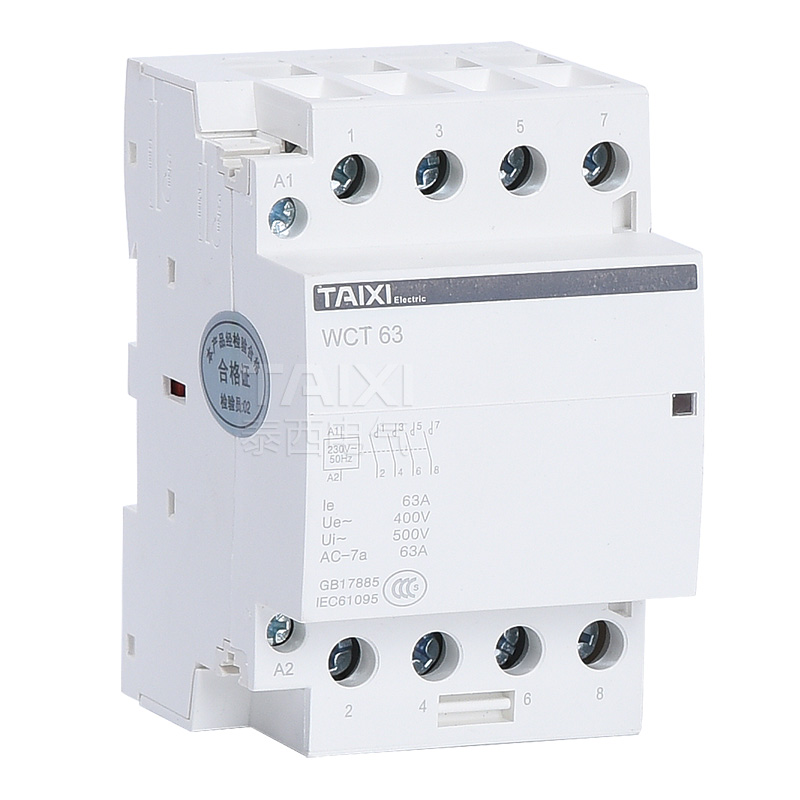

    WCT家用交流接触器(又称为模数化接触器、建筑用接触器),主要适用于交流50Hz/60Hz,额定工作电压至400V,额定工作电流至100A的电力系统中,在AC-1、AC-7a(无感或低感负载、电阻炉、家用电器和类似用途的低感负载)使用类别下,作远距离开关和控制电路之用,也可用于控制家用电动机负载。家用接触器不用于分断短路电流,因此使用时应选配适当的短路保护电器(如小型断路器)。符合标准IEC61095,GB17885。
    WCT接触器可扩展辅助控制、保护和指示功能。
    WCT家用交流接触器是一种用于远距离接通和分断无感或低感负载、电阻炉、家用电器和类似用途的低感负载,家用的电动机等的控制电器。
    WCT家用接触器主要应用于家庭、宾馆、公寓、办公楼、公共建筑、购物中心、体育馆等场所,实现自动化控制功能。

    产品特点

    ①、模数化控制电器,结构新颖,体积小巧。
    ②、安装轨道化,尺寸模数化,使用安全化,可与小型断路器组合安装于控制照明箱内。
    ③、采用优质绝缘材料,大大提高了安全性。
    ④、外形美观,有工作状态指示窗。
    ⑤、没有噪音,适用于宾馆、医院等场所。

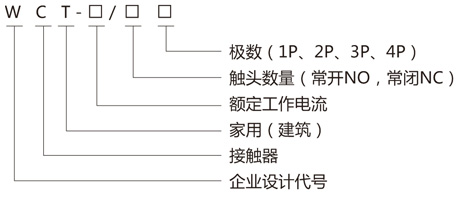

    型号及其含义

    正常工作条件

    周围空气温度:周围空气温度上限为+60℃,下限为-5℃,当接触器安装于配电箱内时,其两侧必须拼装间隔件,以利于散热。
    海拔:安装地点的海拔高度不超过2000m。
    大气条件:安装温度为+60℃时,空气的相对湿度不超过50%,在较低的温度下可以允许较高的相对湿度,例如例如+20℃时达90%,对由于温度变化偶尔产生的凝露应采取特殊的措施。
    污染等级:Ⅱ级。
    安装类别:Ⅱ。
    安装方式:采用TH35-7.5型导轨安装,安装处无显著冲击和震动,垂直安装,安装面与任何方向的倾斜度不超过5°。

    主要技术参数

    额度工作制
    a)八小时工作制:此工作制是基本工作制,接触器的约定自由空气发热电流Ith即由此工作制确定。
    b)断续周期工作制:家用交流接触器在本工作制下的额度操作频率为30次/h,负载因数为40%。

    动作(操作)条件
    在周围空气温度为-5℃~+60℃范围内,对接触器吸引线圈施以额度控制电源电压Us,使其发热至稳定状态时,接触器应在(85%~110%)Us范围内任何电压下能可靠的闭合;在额定控制电源电压Us的75%和20%之间释放和断开。

    产品寿命
    机械寿命:模数化接触器的机械寿命不小于100万次。
    电寿命:模数化接触器的电寿命不小于10万次。

    规格 16A 20A 25A 40A 63A 100A
    额定电流 AC-7a 16 20 25 40 63 100
    AC-7b 6 7 8.5 15 20 30
    约定发热电流Ith(A) 25 25 25 63 63 100
    额定绝缘电压Ui(V) 500
    额定工作电压Ue(V) 250V(1P/2P) 400V(3P/4P)
    主触头数量 1P 1NO、1NC
    2P 1NO1NC、2NO、2NC
    3P 3NO、3NC
    4P 2NO2NC、3NO1NC、4NO、4NC
    控制功率 AC-7a 230V 3.5 4.5 5.5 9 14 22
    400V 6.5 8 10 16 25 38
    AC-7b 230V 1.4 1.6 2 3.5 4.5 6.5
    400V 2.4 2.8 3.4 6 8 11
    电气寿命(次) 10万
    机械寿命(次) 100万
    一小时最大开关操作次数 30
    每天最大开关操作次数 100
    额度控制电源电压Us(V) AC 24/50Hz AC230/50Hz
    频率 50Hz/60Hz
    污染等级 2
    额定冲击耐受电压(Uimp) 2.5kV(4kV--12/24/48VAV)
    防护等级
    (IEC60529)
    接触器本体 IP20
    安装在配电箱内 Ip40
    工作温度 -5℃~+60℃
    存储温度 -40℃~+70℃
    抗湿热性(IEC60068.1) 2类(温度55℃时,相对湿度为95%)
    ELSV(超低安全电压)符合12/24/48VAC版本
    产品控制符合SELV(安全超低电压)的要求

    注:当接触器安装在配电箱内时,其两侧必须拼装间隔件,以利于散热。

    工作原理

    当线圈通电后,线圈电流产生磁场,产生足够的电磁吸力以克服反作用力,将衔铁吸合,使触头接通,当线圈电压消失或线圈电压将低到某一数值,即所谓释放电压时,由于衔铁端面产生的磁通减少,电磁吸力就开始小于反作用弹簧、触头弹簧等产生的反作用力。衔铁就在此反作用力的作用下释放,离开磁轭,触头随即亦分断。

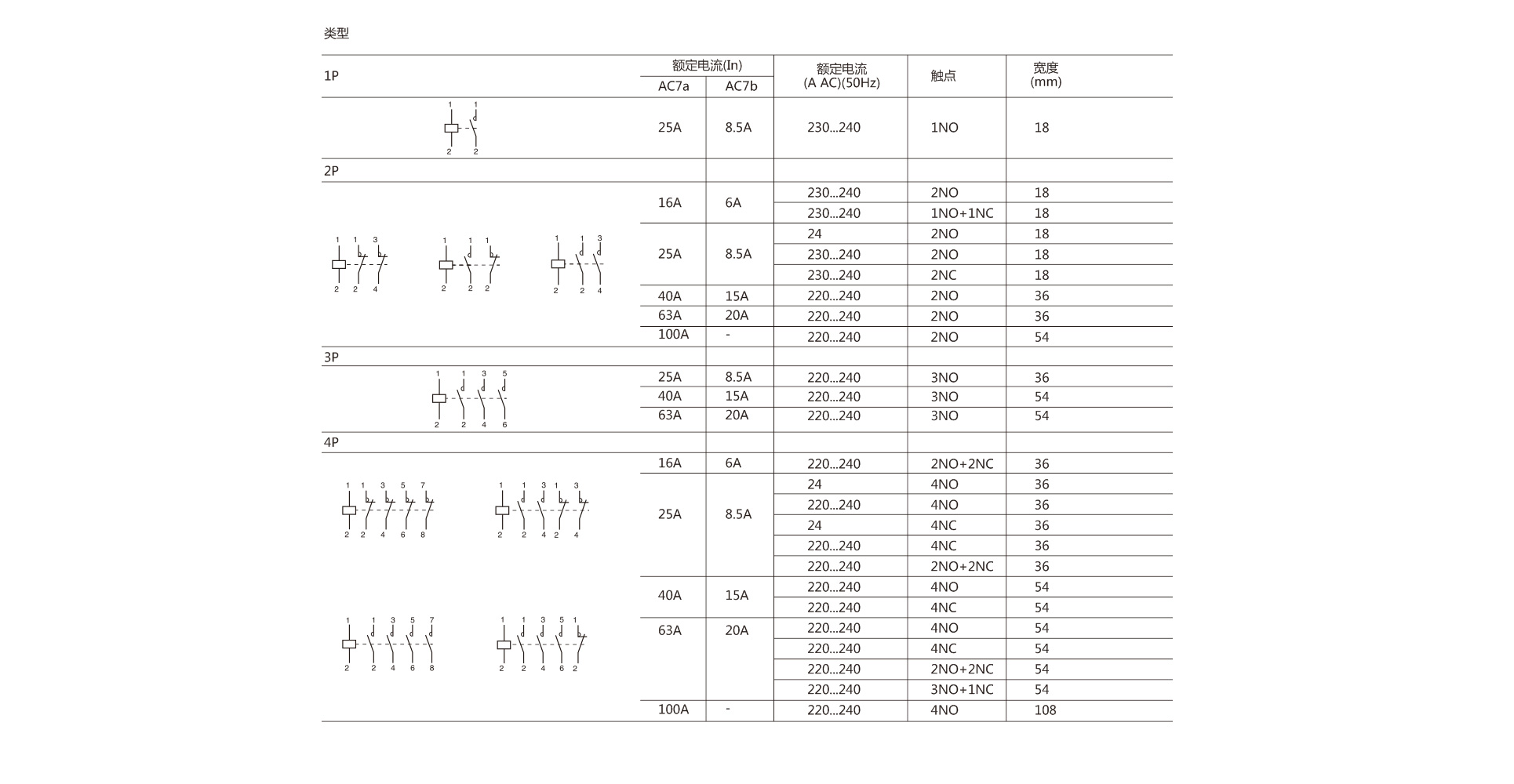

    50Hz家用交流接触器的选型

    类型 接触器 手动操作接触器
    额定电流 A 16 25 40 63 100 25 40 63
    附件

    可安装附件的接触器
    WCTs指示附件
    WCTc控制附件 通过黄色的卡夹
    WCT24控制附件 通过黄色的卡夹 ●(接触器230V-50Hz) ●(接触器230V-50Hz)

    50Hz家用交流接触器的选型

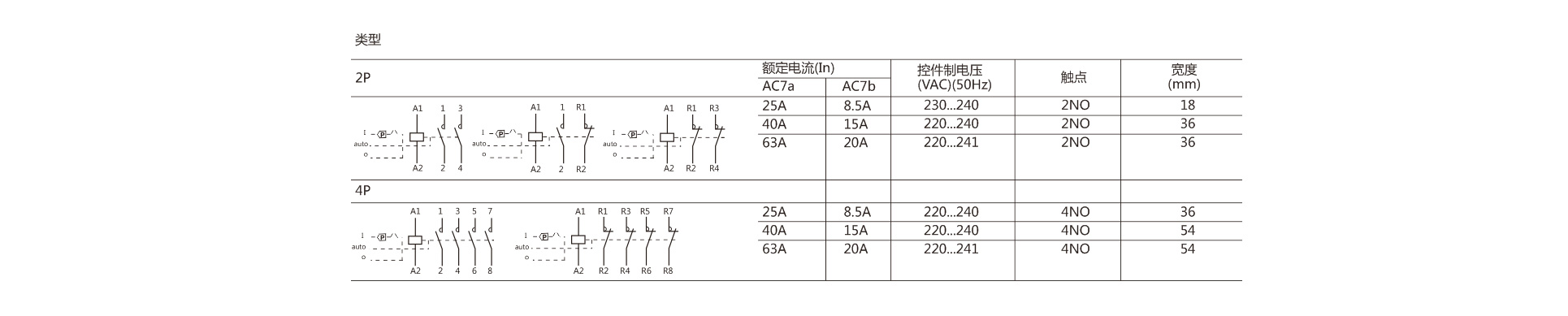

    WCT手动操作家用接触器50Hz

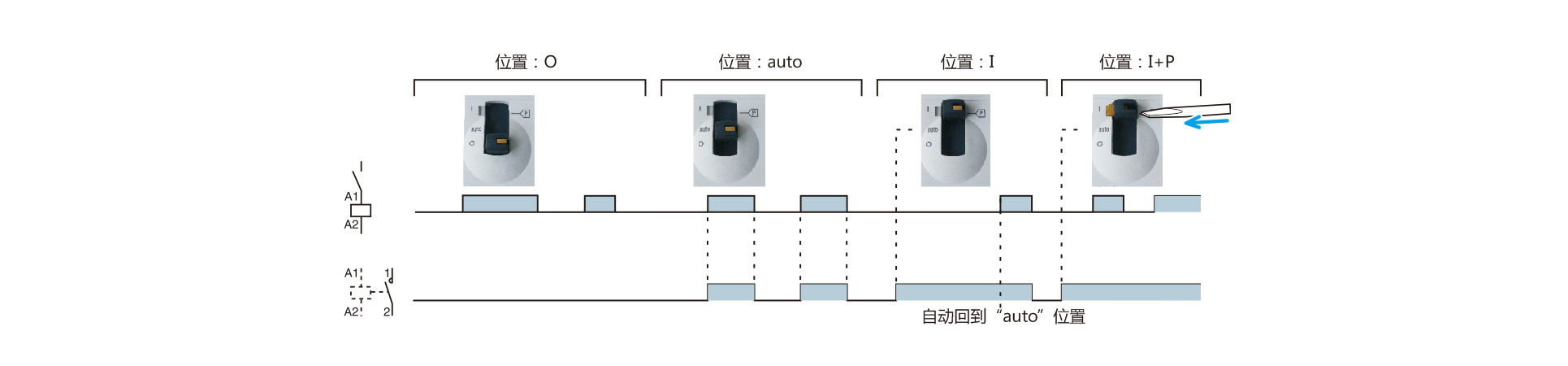

    操作(手动操作接触器)

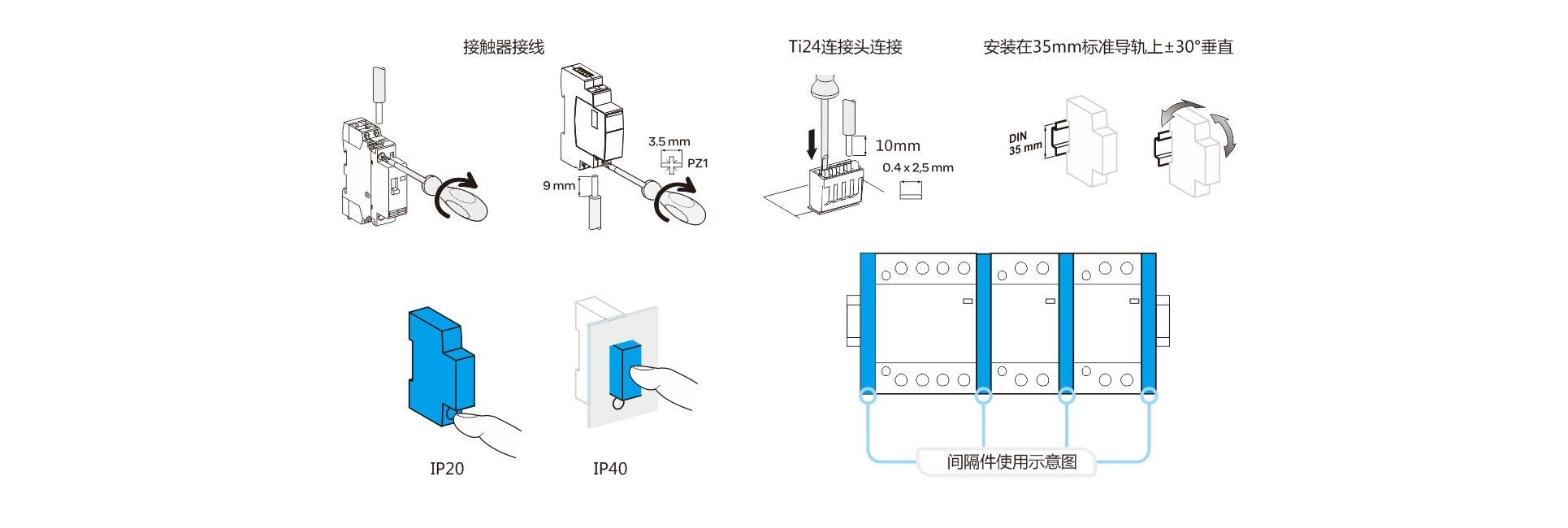

    安装示意图

    类型 额定电流 剥线长度 电路 扭矩 铜线 示意图
    硬线 软线或箍线端子
    WCT PZ1:4mm 16-100A 9mm 控制回路 0.8Nm

    1.5~2.5mm²

    2×1.5mm

    1.5~2.5mm²

    2×2.5mm

    16和25A 动力回路
    1.5×6mm 1~4mm
    PZ2:6mm 40A-63A 14mm
    3.5Nm 6×25mm 6~16mm
    100A 6×35mm 6~35mm
    WCTs,WCTc PZ1:4mm - 9mm - 0.8Nm

    1.5×2.5mm

    2×1.5mm

    1.5×2.5mm

    2×2.5mm


    类型 接线端子 额定扭矩 铜线 示意图
    硬线 软线 箍线端子
    ACT24 电源(N/P)

    1Nm

    0.5~10mm:

    2×0.5~

    2×2.5mm2

    0.5~10mm:

    2×0.5~

    2×2.5mm2

    0.5~4mm:

    2×0.5~

    2×2.5mm2

    输入(Y1/Y2)

    类型 接线端子 产品号 铜线 示意图
    硬线 软线
    Ti24连接头 弹簧压紧端子 A9XC2412 1×0.5~1.5mm2 1×0.5~1.5mm2

    电气附件

    信号类
    WCTs 1NO+1NC
    控制类
    WCTc 230V AC
    24V AC


    信号类 控制类
    附件 WCTs WCTs
    类型 信号触点 脉冲/持续信号控制
    功能 ●用于指示接触器主触点的“开”或“关”状态

    ●连接此附件的接触器使其可以由两类命令控制;

    ○脉冲命令用于本地控制(输入T)

    ○持续信号命令用于集中控制(输入X)

    ○最后接收到的命令具有优先权

    家用接触器
    接线图
    安装 ●安装在WCT右侧 ●通过黄色卡夹安装在WCT左侧
    使用 - ●供电回路断开后:
    ○<1s:保持初始状态
    ○≥5s:复位
    ○手动作用于X或T即重新启动
    ●最小脉冲持续时间:250ms

    技术规格

    控制电压(Ue) VAC 24...240 230...240 24...48
    VDC 24...130 -
    工作频率 Hz
    50
    宽度(9mm的倍数) 1 2
    辅助触点(分断能力) ●最小:10mA在24VDC/AC-COSΦ=1
    ●最大:
    ○5A在240V DC-COSΦ=1
    ○1A 在130 VDC
    -
    触点数 1NO+1NC -
    工作温度 -5℃~+50℃
    存储温度 -5℃~+50℃

    接触器功耗

    WCT家用交流接触器-50Hz

    额定电流(In) 控制电压
    (VAC)(50Hz)
    功耗
    保持
    吸合 最大功率
    AC7a AC7b
    1P
    25A 8.5A 230...240 2.7VA 9.2VA 1.2W
    2P
    16A 6A 230...240 2.7VA 9.2VA 1.2W


    230...240 2.7VA 9.2VA 1.2W
    25A 8.5A 24 3.8VA 15VA 1.3W


    230...240 2.7VA 9.2VA 1.2W


    230...240 2.7VA 9.2VA 1.2W
    40A 15A 220...240 4.6VA 34VA 1.6W
    63A 20A 220...240 4.6VA 34VA 1.6W
    100A - 220...240 6.5VA 53VA 2.1W
    3P
    25A 8.5A 220...240 4.6VA 34VA 1.6W
    40A 15A 220...240 6.5VA 53VA 2.1W
    63A 20A 220...240 6.5VA 53VA 2.1W
    4P
    16A 6A 220...240 4.6VA 34VA 1.6W
    25A 8.5A 24 4.6VA 34VA 1.6W


    220...240 4.6VA 34VA 1.6W


    24 4.6VA 34VA 1.6W


    220...240 4.6VA 34VA 1.6W


    220...240 4.6VA 34VA 1.6W
    40A 15A 220...240 6.5VA 53VA 2.1W


    220...240 6.5VA 53VA 2.1W
    63A 20A 220...240 6.5VA 53VA 2.1W


    220...240 6.5VA 53VA 2.1W


    220...240 6.5VA 53VA 2.1W


    220...240 6.5VA 53VA 2.1W
    100A - 220...240 13VA 106VA 4.2W

    WCT手动操作家用接触器-50Hz

    额定电流(In) 控制电压
    (VAC)(50Hz)
    功耗
    保持
    吸合 最大功率
    AC7a AC7b
    2P
    25A 8.5A 230...240 2.7VA 9.2VA 1.2W
    40A 15A 220...240 4.6VA 34VA 1.6W
    63A 20A 220...240 4.6VA 34VA 1.6W
    4P
    25A 8.5A 220...240 4.6VA 34VA 1.6W
    40A 15A 220...240 6.5VA 53VA 2.1W
    63A 20A 220...240 6.5VA 53VA 2.1W

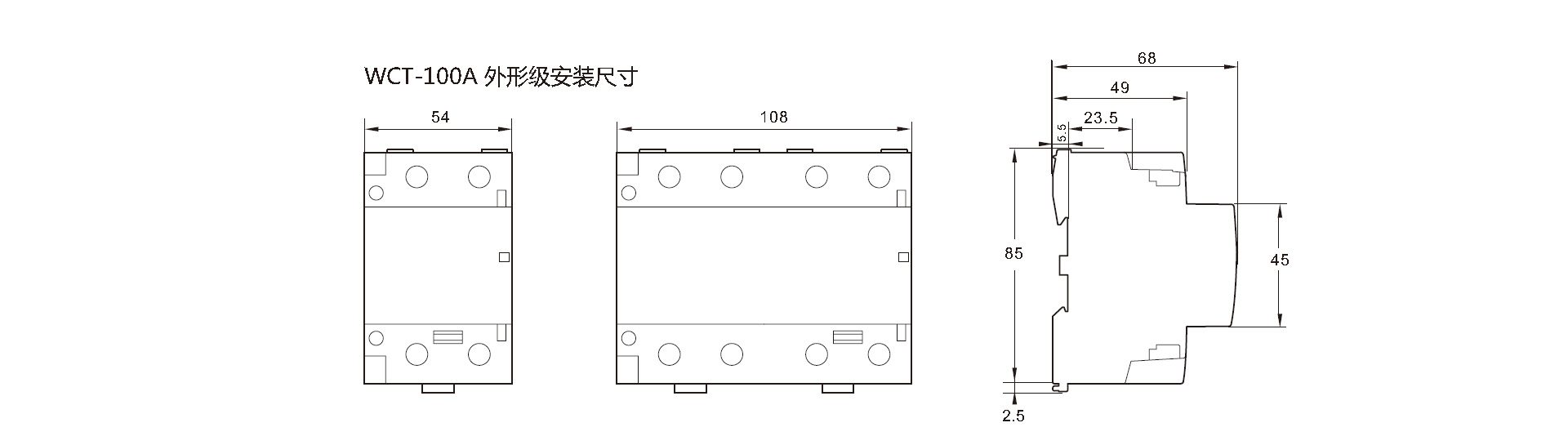

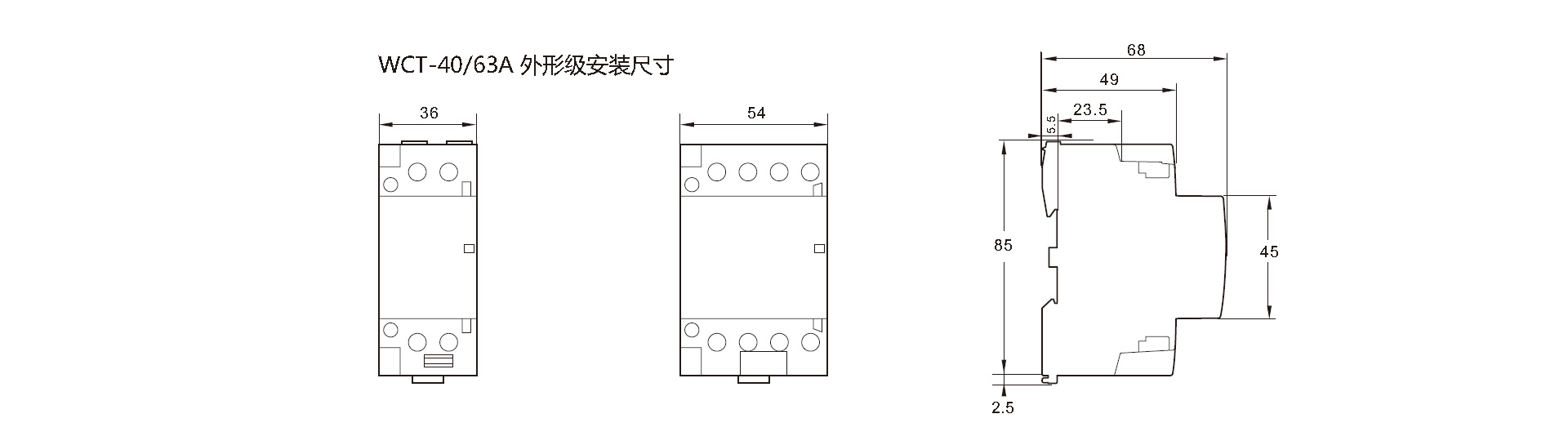

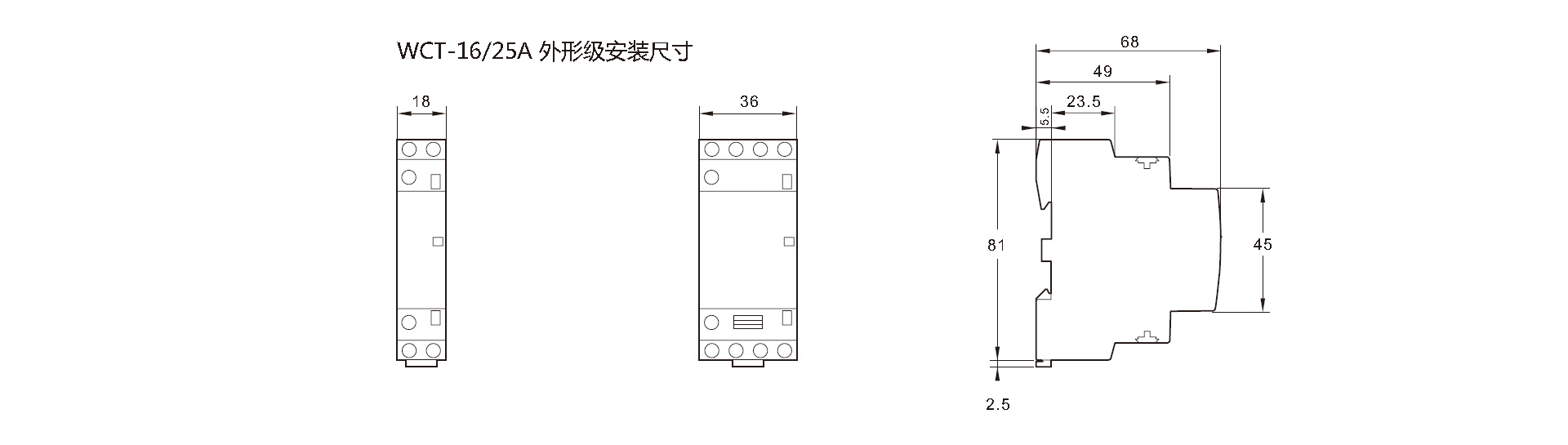

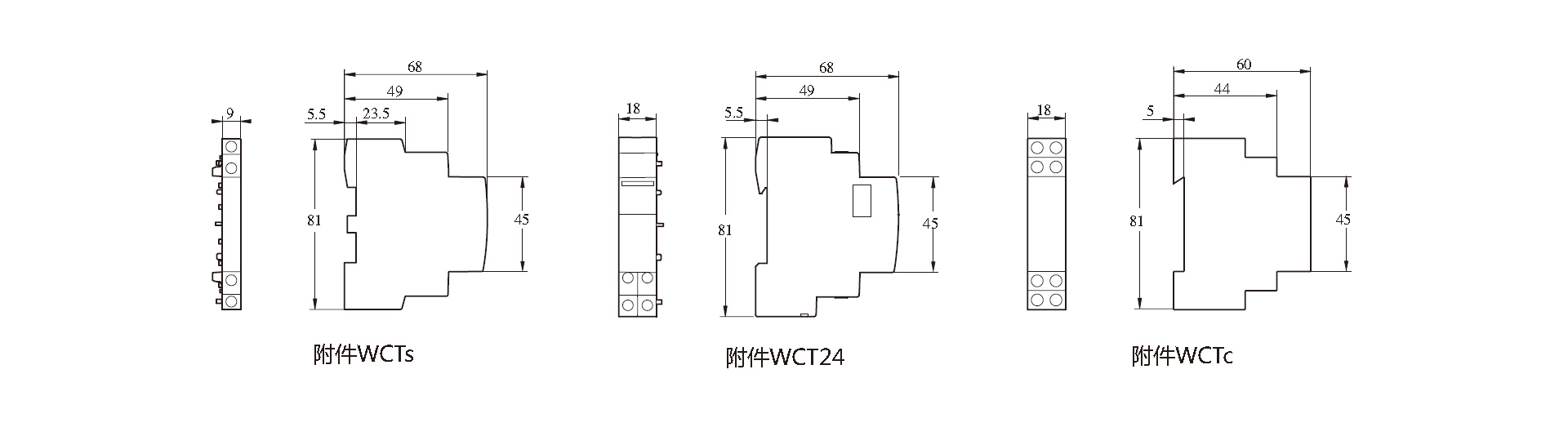

    外形及安装尺寸





    安装使用及维护

    安装前应检查有关建筑用接触器的技术数据(如额定电压、电流、操作频率等是否符合要求)。
    安装时,应该按规定条件安装,接触器线圈的接线端子A1符合应朝上方,符合人的视觉习惯。
    对有金属安装底板的接触器要妥善接地。
    接线端螺钉应拧紧,检查接线正确无误后,应在主触头不带电情况下,先使吸引线圈通电分合数次,试验动作可靠后,才能
    投入使用。
    家用接触器使用时如发现有不正常噪音,可能是铁芯极面上有污物,请擦净极面。
    家用交流接触器使用中,应定期检查产品各部件,要求可动部位不卡住,紧固件无松脱,零部件如有损坏,应及时更换。

    产品应用

    WCT家用接触器可应用于大范围照明线路控制、公共热水控制、地热系统电源控制、自动卷帘控制、小型电机控制等场
    合。在宾馆、酒店、车站、医院、写字楼等大型公共场所可有效控制各类用电设备,可作为智能建筑系统的最佳终端执行元
    件。

    应用场合
    银行、工商、税务、电信、医院、邮政、财政局、劳动局、人事局、社保局、政府一站式服务厅、保险、车辆管理所、交通
    管理局、领事馆、出入境、海关、检验检疫局、疾病预防控制中心、技术监督局、产品客户服务中心等窗口服务性行业。

    注意事项

    1、安装前先检查家用接触器与使用范围及正常工作条件是否相符。
    2、CT接触器的接线方式应正确。
    3、CT家用接触器在接线时需将接线螺钉拧紧。
