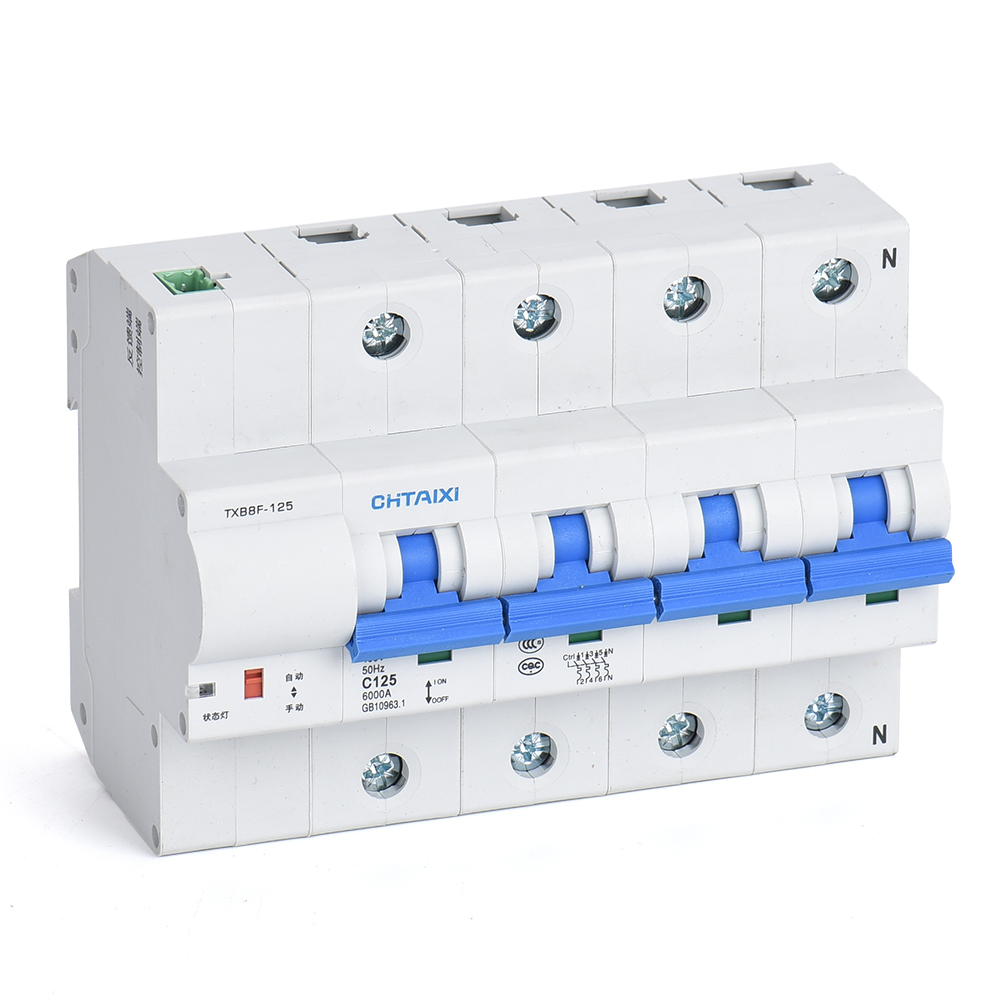

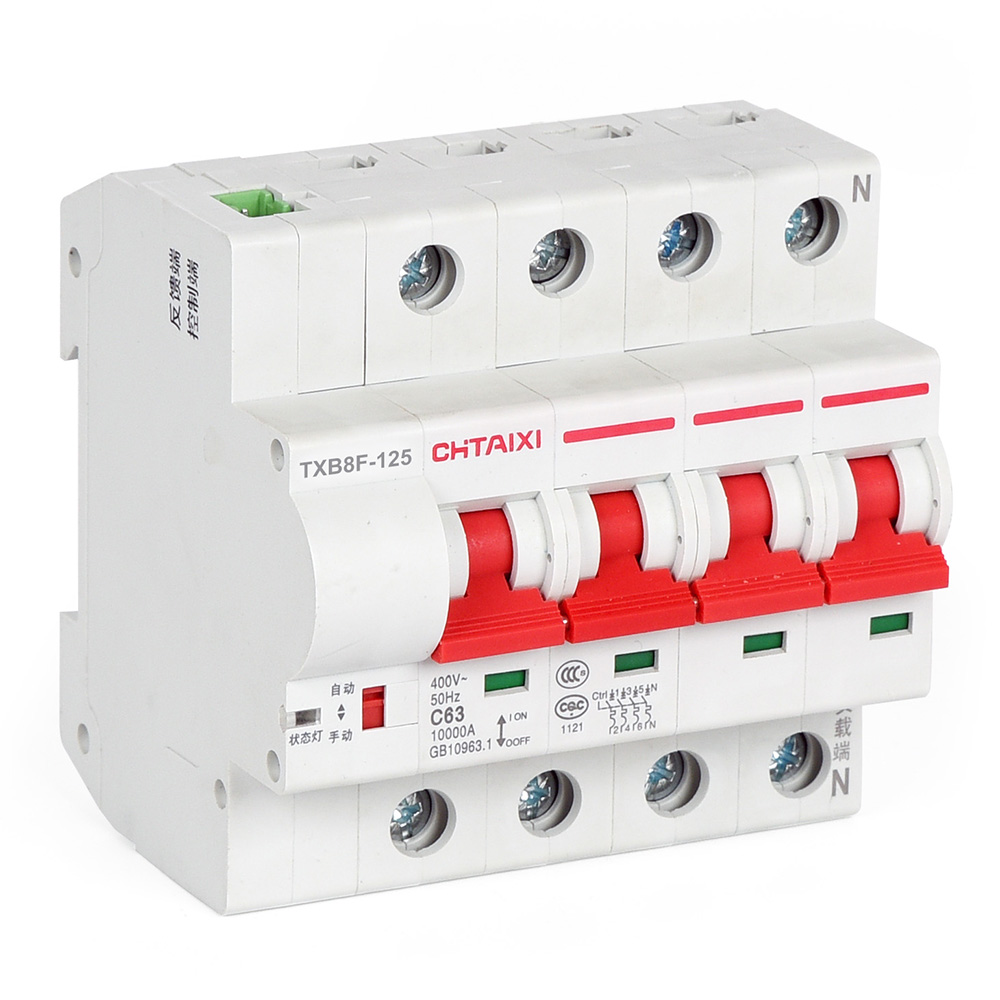

  • 一、适用范围

    TXB8F-125电表外置自动重合闸小型断路器(又称为电表空气开关)(以下简称断路器),适用于交流50Hz,额定工作电压至400V,额定工作电流至125A的线路中,对线路进行远距离自动合闸、分闸控制分断或者自动信号控制合闸、分闸,同时对线路起过载和短路保护的作用,也可以配套失压脱扣器使用达到停电分闸,来电自动合闸的功能。目前,广泛应用于光伏并网交流配电箱中,以及人员难以接近的场合,维护人员不能及时到位的场合、无人值守的场合、供电连续性要求较高的场合。 TXB8F-125预付费电表自动重合闸小型断路器,是泰西电气自主研发的新型通过电机实现能可靠欠费自动分闸断电,缴费自动合闸续电的作用,也能实现对线路和终端设备的有效保护,同时反馈合闸、分闸状态信号。
    自动重合闸断路器符合标准:GB10963.1、IEC60898-1,具有国际先进水平。

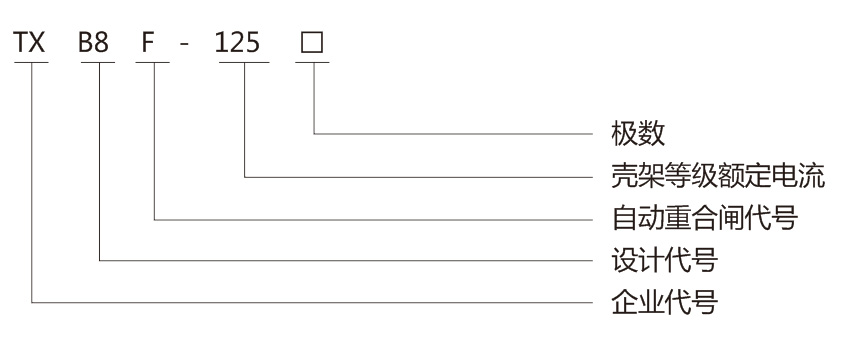

    二、型号及其含义

    产品型号 极数 脱扣类型 脱扣类型额定电流
    TXB8F-125 1P+N C 125

    1P+N
    3P+N
    C:C型

    6:6A 20:20A 50:50A

    10:10A 32:32A 63:63A

    16:16A 40:40A 80:80A

    100:100A 125:125A

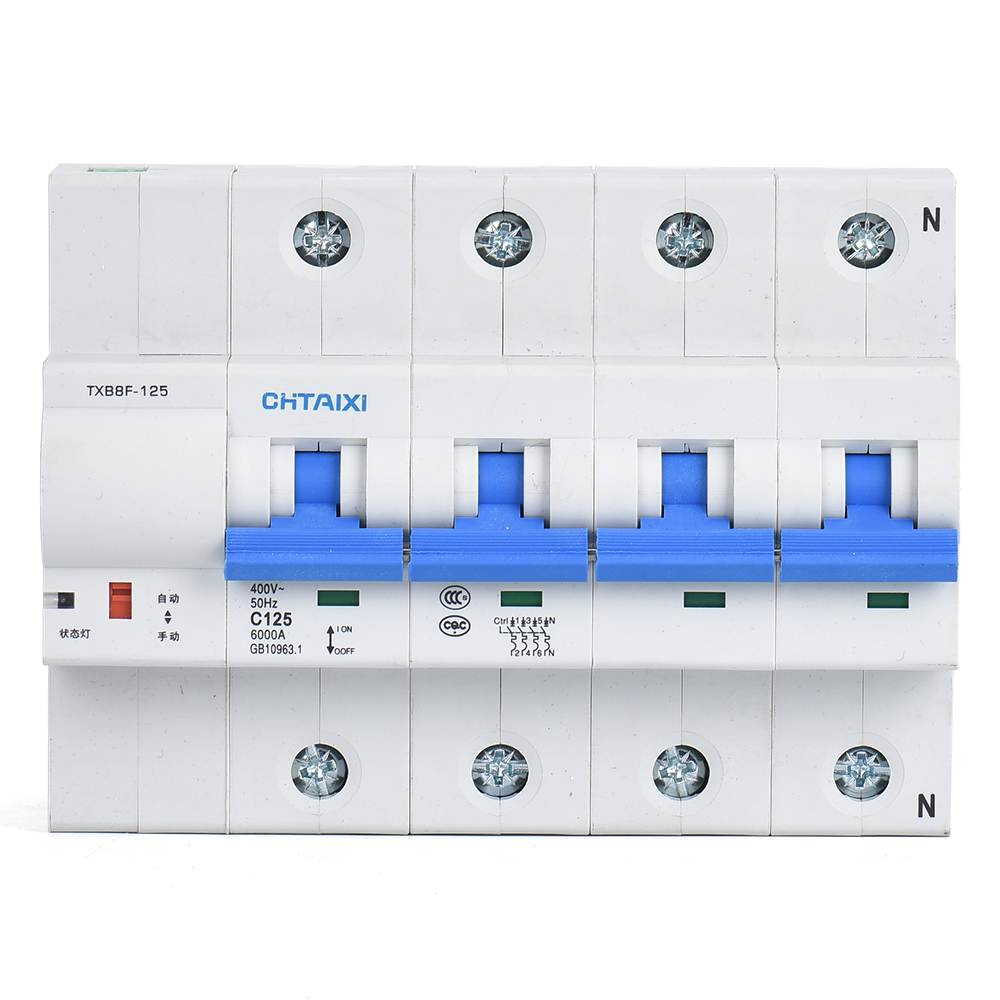

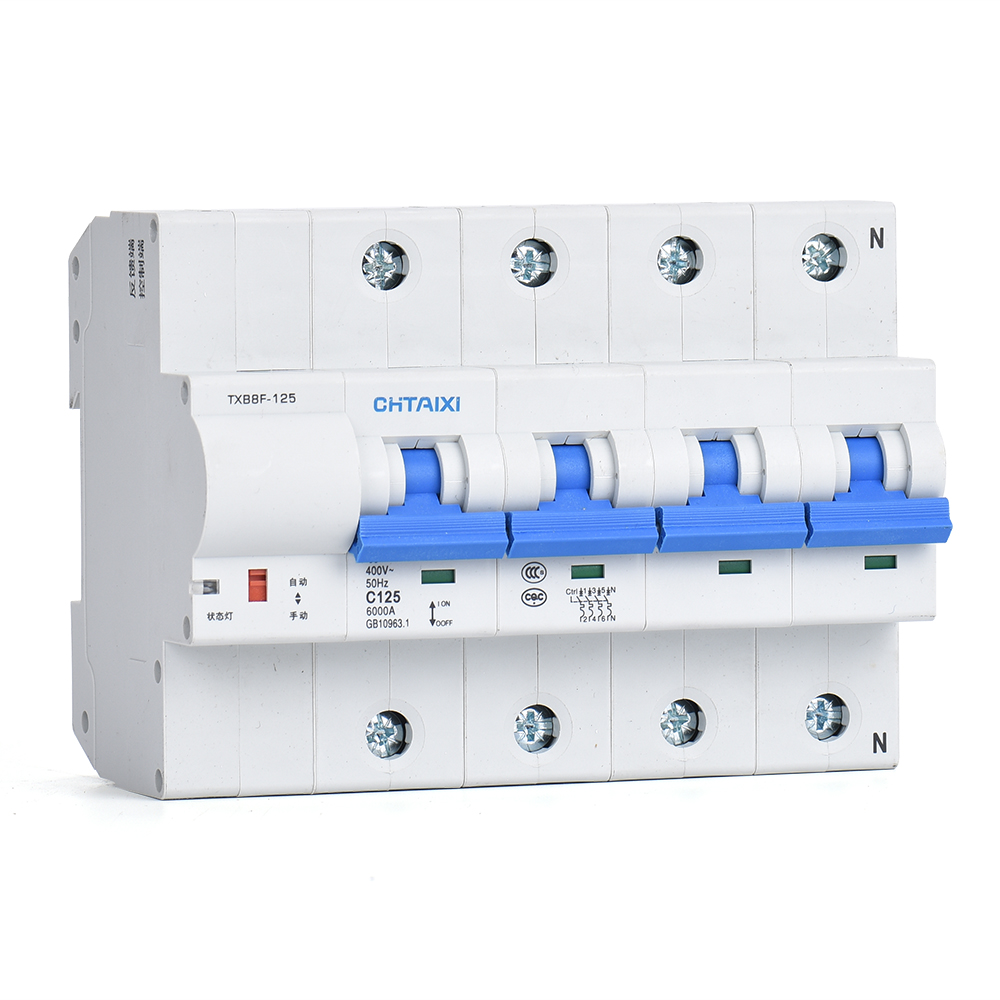

    三、结构特点

    ◆ TXB8F-125系列自动重合闸断路器由1P+N或3P+N高分段型小型断路器和18mm宽的标准1P智能脱扣重合闸模块拼装而成。
    ◆ 电表外置小型断路器需接收远程控制信号(如电能表控制信号等)来实现远程重合闸功能;
    ◆ 所有极都带有过电流保护、短路保护功能;
    ◆ 额定分断能力最高可达10KA;
    ◆ 该电表外置断路器设有“自动”“手动”两种工作模式,并有LED指示灯(亮为正常有费状态)

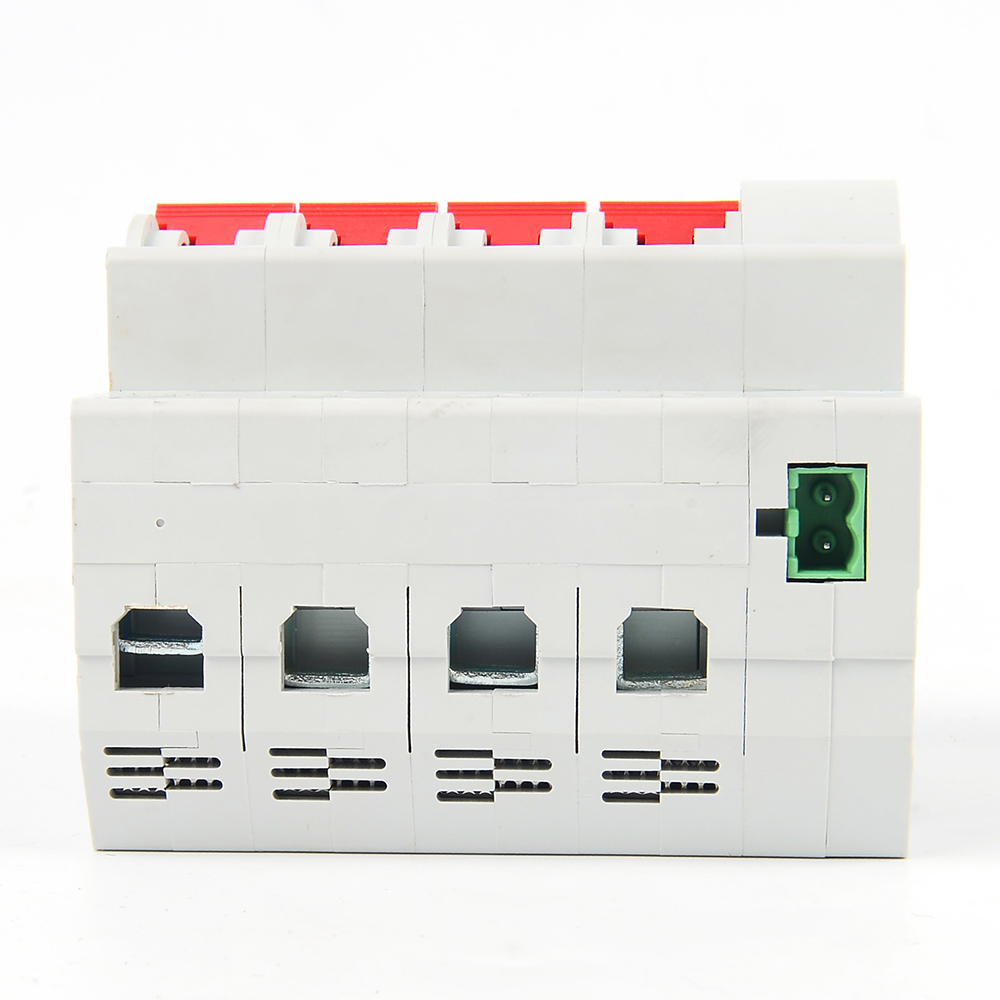

    ◆ 该电表外置断路器前侧设有合闸信号(C)和反馈信号(F)的标准接口;
    ◆ 该电表外置小型断路器在“手动模式下”,不支持远程合闸功能,(如同电能表预付费专用断路器功能)
    ◆ 该电表外置小型断路器在任何状态下,接收分闸命令脱扣后,人工手动将无法合闸,且合闸时,内部触头始终处于断开位置。
    ◆ 该重合闸断路器具有记忆功能,当停电再次来电后,产品始终保持停电时的工作状态;
    ◆ 该重合闸断路器远程自动合闸时间<2s;
    ◆ 该自动重合闸断路器的智能脱扣重合闸模块的静态功耗<0.2ma;
    ◆ 该电表空气开关在处于“用户欠费”状态下,内部触头始终处理断开位置,人工手动将无法合闸;
    ◆ 该电表空气开关采用内部轴同步传动方式实现自动合闸功能;
    ◆ 断路器操作机构为带储能式自由脱扣机构,触头快速闭合、快速分断,克服了断路器在自动合闸、自动分闸过程中带动手柄速度快慢带来的不利影响,大大提高了产品使用寿命;在正常工作时,触头只能停留在闭合或断开的位置;
    ◆ 自动重合闸、分闸装置,由可控硅、集成芯片,马达、齿轮组成驱动元件;
    ◆ 壳体和部件均采用高阻燃、耐高温、耐冲击塑料制成。
    ◆ 该电表空气开关符合2015年国家电网最新技术规范要求

    四、正常工作条件和安装条件

    环境温度:-25℃~+60℃;
    海拔高度:安装地点的海拔不超过2000m;
    安装类别:Ⅱ、Ⅲ级;
    安装方式:采用TH35-7.5型钢安装轨安装。

    五、主要参数及技术性能

    按额定电流ln分:6A、10A、16A、20A、25A、32A、40A、50A、63A、80A、100A、125A。
    按极数分(POLE):1P+N单相,3P+N三相。
    按断路器瞬时脱扣器的形式分:C型(5ln~10ln)。
    电气寿命:4000次,cos=0.85~0.9。
    机械寿命:20000次。
    防护等级:IP20。
    额定工作电压Ue:1P+N/2P 230V AC/50Hz;3P+N/4P 400V AC/50Hz。
    能量等级:3
    远程自动合闸时间:<2s
    上电延时:≥4s
    控制电平电流:≤1mA
    相线泄露电流:<0.2mA
    额定冲击耐受电压:6KV
    额定短路分断能力:10000A(6~80A);6000A(100~125A)
    连接外部信号控制线:导线截面积0.6mm²,长度30cm(其他长度可特殊生产)带有压接好的接线端子。
    接线端子:适用于35mm以下导线连接,接线方法用螺钉压紧接线,扭矩为3.5Nm。

    额定电流范围 In(A) 每极最大功耗(W)
    32<In≤40 6.5
    40<In≤50 8
    50<In≤63 11.5
    63<In≤80 13.5
    80<In≤125 15

    过电流保护特性,在30℃~35℃下

    序号 额定电流 试验电流 起始状态 规定时间 预期结果 备注
    1 6~125 1.13In 冷态 t≥1h ln≤125A
    t≥2h ln>125A
    不脱扣
    2 6~125 1.45In 紧接着前项
    试验后进行
    t<1h ln≤125A
    t<2h ln>125A
    脱扣 电流在5s内稳定
    地上升至规定值
    3 ln≤32 2.55In 冷态 1s脱扣
    ln>32 2.55In 冷态 1s不脱扣 通过闭合辅助
    开关接通电流
    4 6~125 5In
    10In
    冷态 t≤0.1s
    t<0.1s

    不脱扣

    脱扣

    自动重合闸分闸特性

    型号 额定控制电压 自动合闸时间 自动分闸时间 重复操作时间间隔
    TXB8-125 230V t<10s t<10s 3min

    术语"冷态"指在基准校准温度下,试验前不带负载。

    序号 相线 控制型号线 起始状态 动作后状态 备注
    1 AC 220V 分闸 合闸 (从0V跳变至AC220V)收到合闸信号
    2 AC 220V AC 220V 合闸 分闸 手动分闸
    3 AC 220V AC 220V 分闸 合闸 手动合闸
    4 AC 220V 合闸 分闸 (从AC220V跳变至0V)收到分闸信号
    5 AC 220V 分闸 分闸 (从AC220V跳变至0V)收到分闸信号
    6 AC 220V 0V 分闸 分闸 0V控制信号,不允许合闸(手动)
    7 AC220V→
    0V→AC220V
    AC 220V 合闸 合闸 线路断电前处理合闸状态,线路断电后又上
    电,不允许分闸后再合闸
    8 AC220V→
    0V→AC220V
    AC 220V 分闸 分闸 线路断电前处理分闸状态,线路断电后又上
    电,不允许合闸或合闸后再分闸
    9 0V / 分闸 分闸 线路断电,保持原状态
    10 0V / 合闸 合闸 线路断电,保持原状态

    不同环境温度下使用的电流修正值

    温度(℃)

    修正电流值(A)

    额定电流(A)

    -30 -20 -10 0 10 20 30 40 50 60
    10 12.5 12.4 11.9 11.3 10.8 10.4 10 9.7 9.2 8.5
    16 20 19.8 18.9 18.1 17.3 16.5 16 15.5 14.6 13.8
    20 25 24.8 23.6 22.6 21.1 20.6 20 19.4 18.2 17.2
    25 21.25 31 29.5 28.3 27 25.8 25 24.3 22.8 21.3
    32 40 39.7 37.8 36.2 34.6 33 32 31 28.8 27.2
    40 50 49.6 47.2 45.2 43.2 40.8 40 38.4 37.2 .5.2
    50 63.5 62.5 59 56.5 54 51.5 50 48 45.5 43
    63 80.01 78.8 74.3 71.2 68 64.9 63 60.5 57.3 54.2
    80 101.6 100 94.3 90.4 82.4 82.4 80 76.8 72.8 68.8
    100 122.8 122 118.3 112.6 108.7 103.4 100 95.8 90.1 81.8
    125 148.8 144 140.2 134.8 130.4 128.9 125 118.9 111.8 108.5

    六、电表外置断路器脱扣特性曲线

    自动重合闸断路器过载电流脱扣特性曲线

    C型脱扣特性曲线

    七、电表空气开关接线要求

    适用36mm²及以下导线连接,接线方法用螺钉压紧接线,扭矩为3.5N·m。

    额定电流In(A) 铜导线标称截面积(mm²)
    1~6 1
    10 1.5
    16~20 2.5
    25 4
    32 6
    40~50 10
    63 16
    80 25

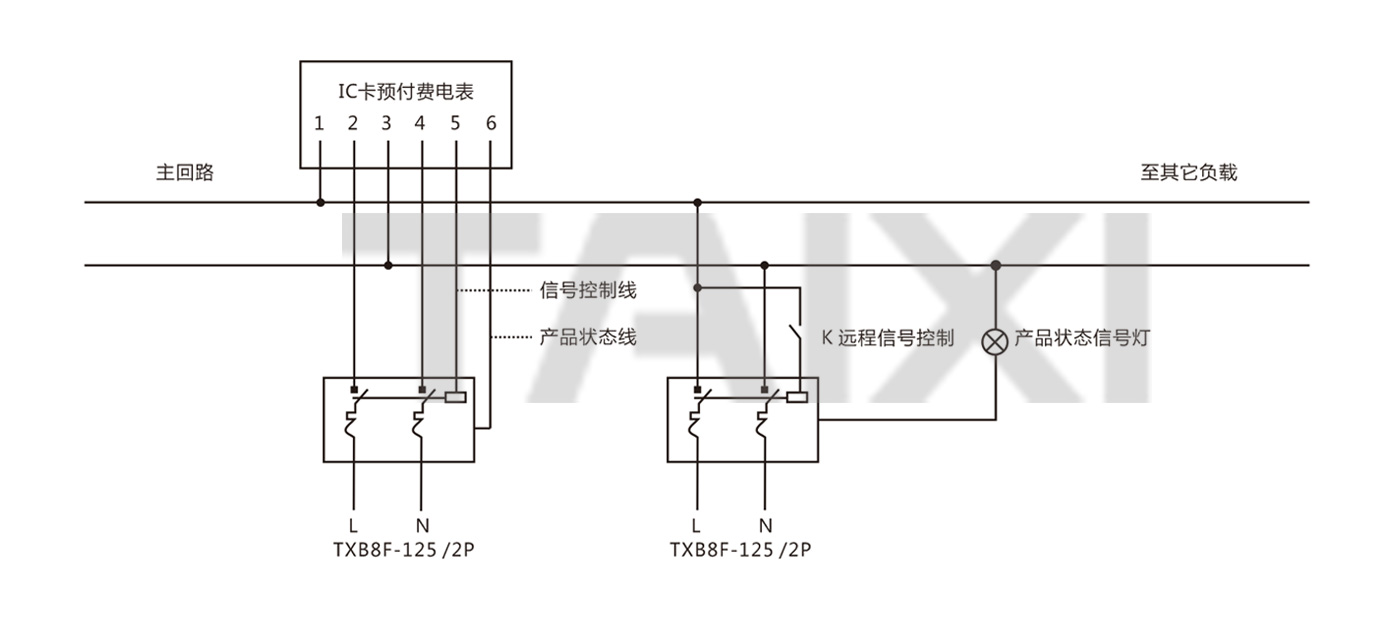

    八、电表空气开关应用示例

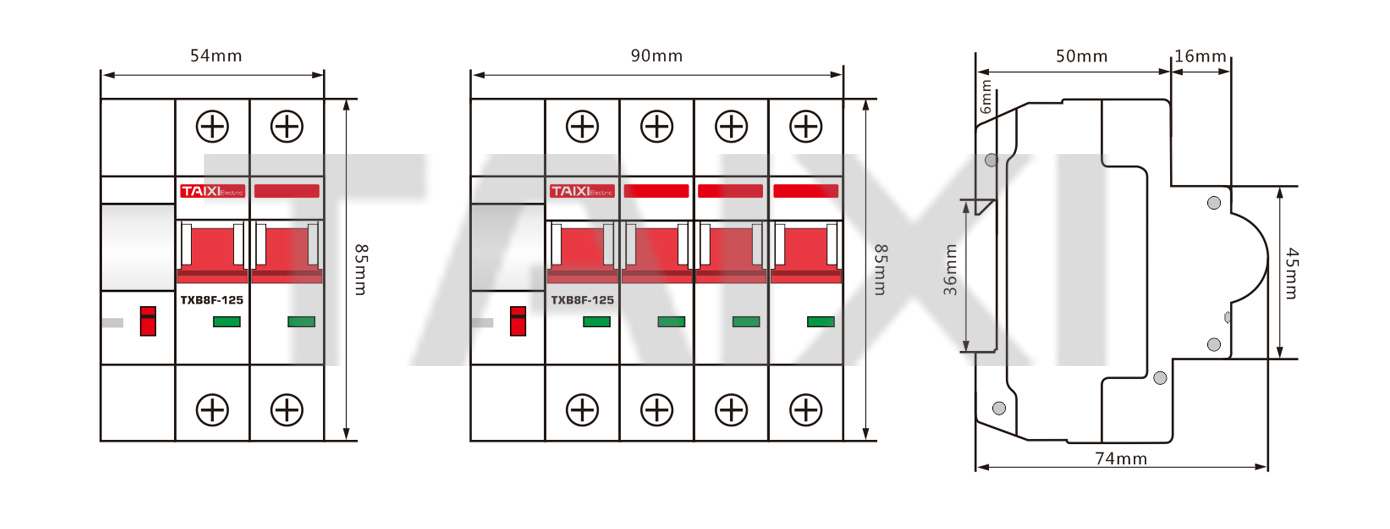

    九、电表空气开关外形及安装尺寸
