  • 一、适用范围

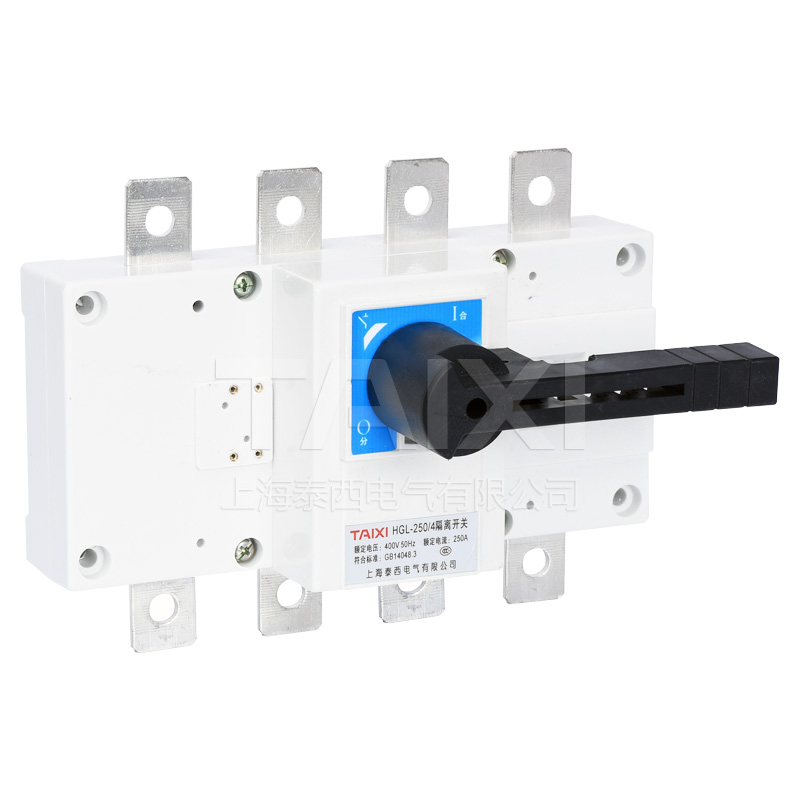

    TXHGL系列负荷隔离开关(以下简称隔离开关)是我公司引进欧洲先进技术研制而成,是国内同类产品中理想的更新换代产品。HGL隔离开关广泛适用于建筑、电力、石油化工及其它行业的配电系统和自动化系统。模块化设计结构,具有灵活多样的组合性,采用玻璃纤维增强不饱合聚脂树脂制造外壳,有很高的介电性能,防护能力和可靠的操作安全性。操作机构是弹簧蓄能、瞬时释放的,加速机构瞬时接通与分断双断点触头结构。与操作手柄的速度无关,极大提高了各项电气性能与机械性能。多种结构与操作方式,有直接观察触头通断状态的窗口,有柜内、柜外操作,有正面、侧面操作,有板后接线。开关造型美观、新颖、简洁、体积小功能全,是同类产品中理想的选择。
    TXHGL负荷隔离开关适用于交流50Hz、额定电压至660V、直流电压至440V、约定发热电流至3200A的工企业配电设备中,用作不频繁接通与分断电路及电气隔离之用,其中1000A以上开关只做电气隔离之用,广泛应用于建筑、电力、石油化工及其他行业的配电系统和自动化系统中。

    HGLC侧面操作负荷隔离开关,在HGL负荷隔离开关的基础上增加了一个侧面操作机构,适用于侧面操作的接通与分断电路及电气隔离之用。

    HGLZ转换负荷隔离开关,由两台HGL负荷隔离开关上下叠装或左右并装而组成,适用于双路电源的切断或两台负载设备的转换及安全隔离等。开关符合IEC60947—3、GBI4048.3标准。开关造型美观、新颖简洁,体积小、功能全,是同类产品的最佳选择

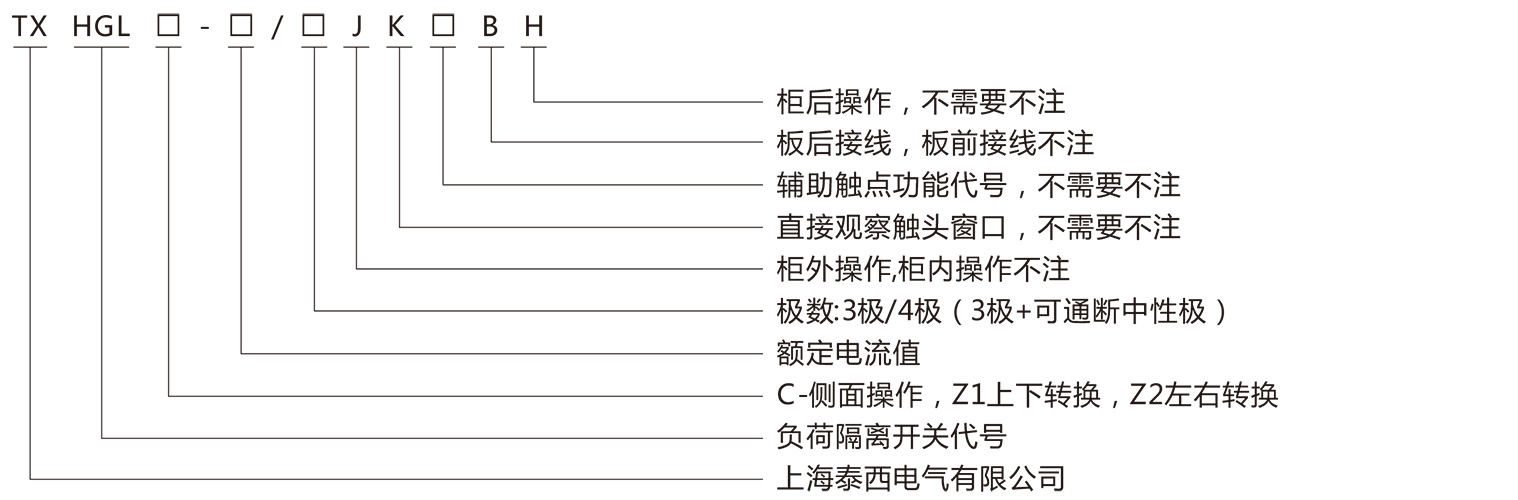

    二、型号及其含义


    三、选型举例

    HGL-160A/4Z2JF11~380V In 125A 转换负荷隔离开关,左右排列式.交流额定电压380V ,约定发热电流160A,额定电流125A,4极,柜外操作,辅助触点,1常开+1常闭。

    四、产品特点

    ■ 弹簧蓄能瞬时释放的加速机构实现了快速接通或分断(13.8米/秒}.与操作手柄速度无关,极大提高了熄灭电弧能力
    ■ 由玻璃纤维增强不饱和聚脂树脂制造的外壳具有良好的阻燃性能、介电性能、抗碳化性和抗冲击性
    ■ 并联双断点触头具有自清洁作用
    ■ 所有触头具有两个分离触头面。隔离距离大,在“0”位时.可同时用三把锁锁住手柄,可靠避免误操作。

    五、符合标准

    国际标准

    IEC60947-1《低压开关设备和控制设备第一部分:总则》
    IEC60947-1 《低压开关设备和控制设备、开关、隔离器、隔离开关及熔断器组合电器》

    国家标准

    GB/T14048.1《低压开关设备和控制设备第一部分:总则》
    GB/T14048.3《低压开关设备和控制设备、低压开关、隔离器、隔离开关及熔断器组合电器》

    六、正常工作条件和安装条件

    ■ 周围空气温度不高于+40℃,不低于-5℃,相对湿度不大于95%。
    ■ 安装地点的海拔不超过2000米。
    ■ 无爆炸危险介质。
    ■ 无雨雪侵袭环境。
    注:若预期使用于周围空气温度高于+40℃或低于-5℃的条件下,用户应向制造厂说明。

    七、主要技术参数

    HGL-63~3150A负荷隔离开关

    HGL负荷隔离开关从63A~3150A分为7个规格,是模块化设计基础,具有三级、四级(三级+可通断中性极),主要用于 电路的接通与分断或电气隔离,额定电流1000A及以上只适用于电气隔离
    ■ 正面设有标记窗口指示触头通断状态
    ■ 可根据需要可提供后面观察窗口,直接观察触头通断状态
    ■ 可配装两组辅助触头

    约定发热电流Ith(A) 63A 100A 160A 250A 630A
    约定发热In(A) 40 63 80 100 125 160 200 250 315 400 500 630
    额定绝缘电压Ui(V)安装类别(IV) 690 690 690 690 690 690 690 690 690 690 690 690
    介电强度(V) 1890 1890 1890 1890 1890 1890 1890 1890 1890 1890 1890 1890
    额定冲击耐受电压Uimp kV(安装类别IV) 8 8 8 8 8 8 6 6 6 6 6 6
    额定工作电流Ie(A)380V AC-21B 40 63 80 100 125 160 200 250 315 400 500 630
    AC-22B 40 63 80 100 125 160 200 250 315 400 500 630
    AC-23B 40 63 80 100 125 160 200 250 315 400 500 630
    电动机功率P(kW) 380V 18.5 25 40 40 63 80 100 132 160 220 280 315
    额定短时耐受电流Icw(kA Rms)1s 2 2 2 2 6 6 9 9 12.6 12.6 12.6 12.6
    额定分断能力Icn(A Rms)AC23 380V 320 504 640 800 1000 1080 1600 2000 2520 3200 4000 5040
    额定接通能力Icn(A Rms)AC23 380V 400 630 800 1000 1250 1600 2000 2500 3150 4000 5000 6300
    额定短路接通能力Icm(kA峰值) 2.84 2.84 2.84 2.84 9.2 9.2 15.3 15.3 25.2 25.2 25.2 25.2
    机械寿命 380V 1700 1700 1700 1700 1400 1400 1400 1400 800 800 800 800
    电气寿命 380V 300 300 300 300 200 200 200 200 200 200 200 200
    操作力矩(Nm) 1.2 1.2 1.2 1.2 6.5 6.5 10 10 14.5 14.5 14.5 14.5
    重量(kg) 3极 0.4 0.4 0.55 0.55 1.2 1.2 2 2 4.4 4.4 4.9 4.9
    4极 0.42 0.42 0.62 0.63 1.4 1.4 2.35 2.35 5.5 5.5 6.3 6.3
    约定发热电流Ith(A) 1600A 2500A
    约定发热In(A) 800 1000 1250 1600 2000 2500 3150
    额定绝缘电压Ui(V)安装类别(IV) 690 690 690 690 690 690 690
    介电强度(V) 1890 1890 1890 1890 1890 1890 1890
    额定冲击耐受电压Uimp kV(安装类别IV) 6 6 6 6 8 8 8
    额定工作电流Ie(A)380V AC-21B 800 1000 1250 1600 2000 2500 3150
    560 560 560 560 710 710 710
    电动机功率P(kW) 380V 30 30 30 30 50 50 50
    额定短时耐受电流Icw(kA Rms)1s 1200 1500 1875 2400 3000 3750 4725
    额定分断能力Icn(A Rms)AC23 380V 1200 1500 1875 2400 3000 3750 4725
    额定接通能力Icn(A Rms)AC23 380V 63 63 63 63 105 105 105
    额定短路接通能力Icm(kA峰值) 500 500 500 500 300 300 300
    机械寿命 380V 500 500 500 500 300 300 300
    电气寿命 380V 100 100 100 100 100 100 100
    操作力矩(Nm) 37 37 37 37 60 60 60
    重量(kg) 3极 13.2 13.2 14.6 15.6 25.5 25.5 31
    4极 14.8 14.8 17.1 18 37.5 37.5 51.5

    八、操作方式

    直接操作:手柄直接安装在开关中间
    柜外操作:手柄安装在配电柜门外


    九、外形及安装尺寸

    HGL-63A负荷隔离开关柜内操作

    HGL-100A负荷隔离开关柜内操作

    HGL-160~630A负荷隔离开关柜内操作

    HGL-160~630A负荷隔离开关柜外操作

    规格 外形尺寸 安装尺寸
    In A B C D D1 E ΦL F H N P R S U ΦX Y J K
    125A/3 140 135 121 15 93 71 5.5 50 10 75 36 20 25 115 9 24 120 65
    125A/4 170 135 121 15 93 71 5.5 50 10 75 36 20 25 115 9 24 150 65
    160A/3 140 135 121 15 93 71 5.5 50 10 75 36 20 25 115 9 24 120 65
    160A/4 170 135 121 15 93 71 5.5 50 10 75 36 20 25 115 9 24 150 65
    200A/3 180 170 144 20 104 84 5.5 79 15 105 50 25 30 140 11 25 160 90
    200A/4 230 170 144 20 104 84 5.5 79 15 105 50 25 30 140 11 25 210 90
    250A/3 180 170 144 20 104 84 5.5 79 15 105 50 25 30 140 11 25 160 90
    250A/4 230 170 144 20 104 84 5.5 79 15 105 50 25 30 140 11 25 210 90
    315A/3 230 240 179 30 137 115 7 95 20 135 65 32 40 206 11 37 210 140
    315A/4 290 240 179 30 137 115 7 95 20 135 65 32 40 206 11 37 270 140
    400A/3 230 240 179 30 137 115 7 95 20 135 65 32 40 206 11 37 210 140
    400A/4 290 240 179 30 137 115 7 95 20 135 65 32 40 206 11 37 270 140
    500A/3 230 260 179 30 137 115 7 95 20 135 65 40 50 220 13 37.5 210 140
    500A/4 290 260 179 30 137 115 7 95 20 135 65 40 50 220 13 37.5 270 140
    630A/3 230 260 137 30 137 115 7 95 20 135 65 40 50 220 3 37.5 210 140
    630A/4 290 260 179 30 137 115 7 95 20 135 65 4 50 220 13 37.5 270 140

    HGL-800~3150A负荷隔离开关外形及安装尺寸

    规格 外形尺寸 安装尺寸
    In A B N P R U V W X Y Y1 J K
    800A/3 378 308 174 120 60 200 35 20 16.5 49
    353 175
    800A/4 493 310 235 120 60 200 35 20 16.5 48
    471 174
    1000A/3 378 308 174 120 60 200 35 20 16.5 49
    353 175
    1000A/4 493 310 235 120 60 200 35 20 16.5 48
    471 174
    1250A/3 378 336 174 120 80 200 40 358 16 49
    353 175
    1250A/4 493 338 235 120 80 200 40 35 16 48
    471 174
    1600A/3 378 336 174 120 80 200 40 35 16 50
    353 175
    1600A/4 493 338 235 120 80 200 40 35 16 49
    471 174
    2000A/3 378 445 174 20 80 200 40 40 20 03 208.5 353 200
    2000A/4 493 447 235 120 80 200 40 40 20 104 210 471 220
    2500A/3 378 445 174 120 80 200 40 40 20 103 208.5 353 220
    2500A/4 493 447 235 120 80 200 40 40 20 104 210 471 220
    3150A/3 378 492 174 120 120 200 50 50 21 77 237 353 220
    3150A/4 493 494 235 120 120 200 50 50 21 78 238 471 220
