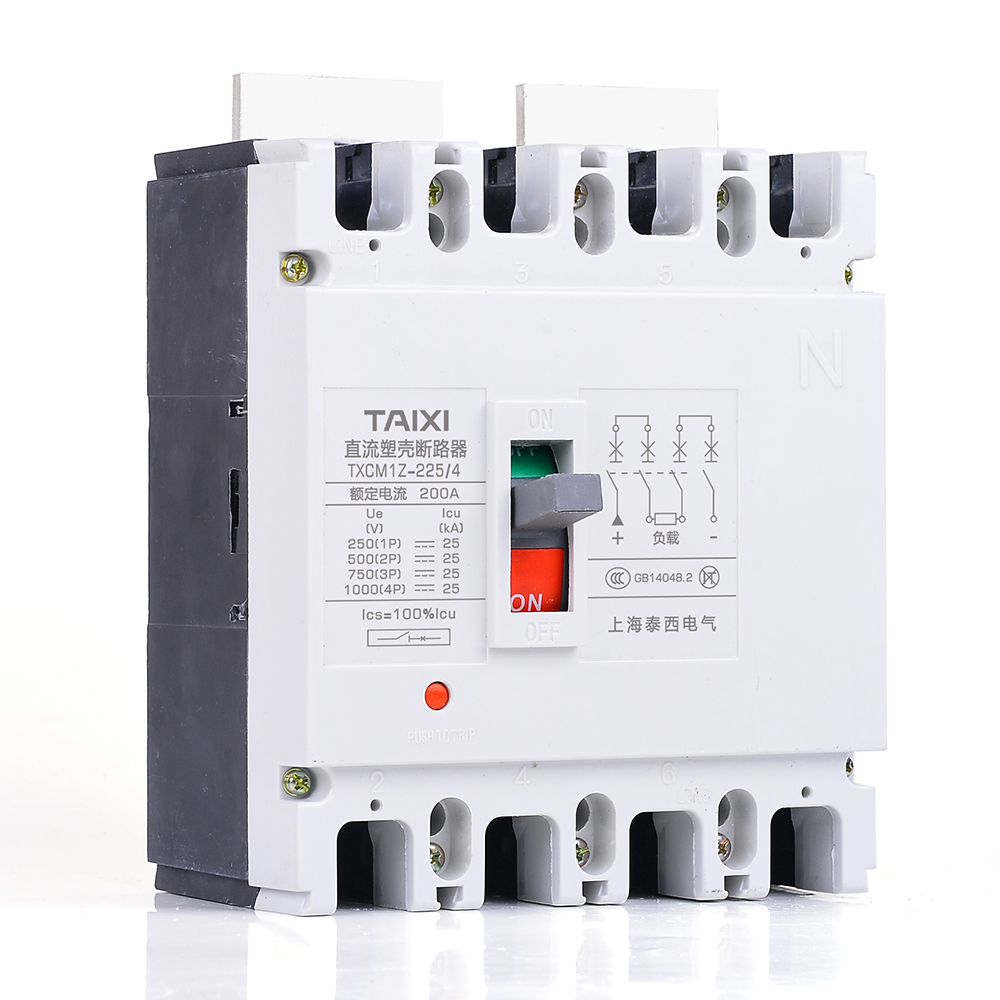

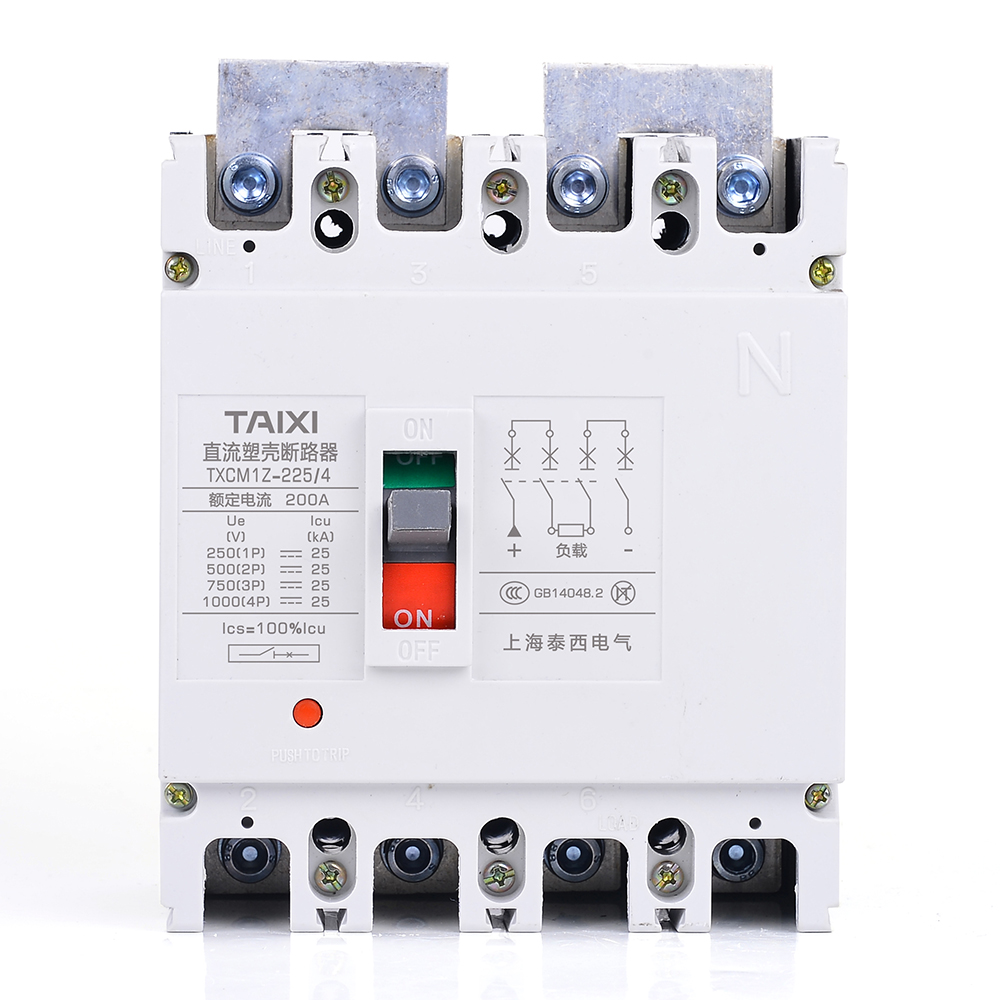

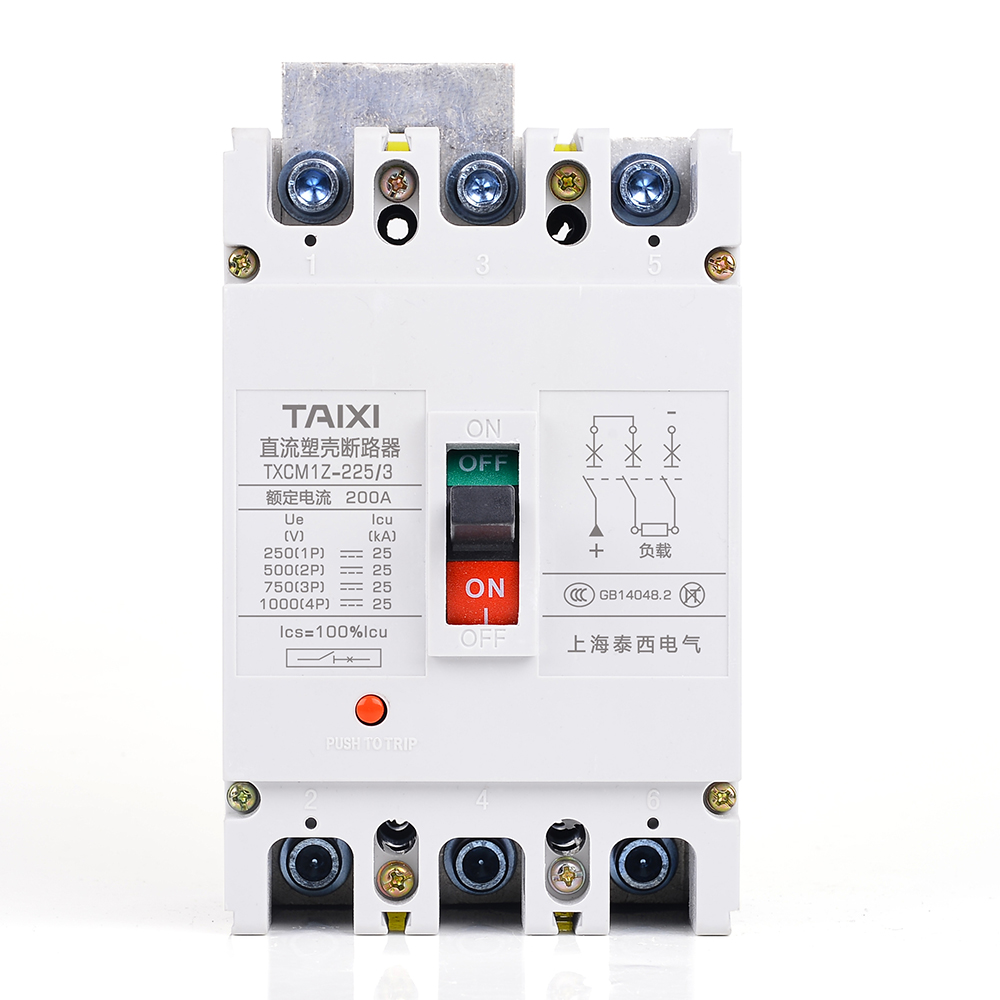

  • 适用范围

    TXCM1Z系列专用直流塑料外壳式断路器(光伏直流塑壳断路器)适用于额定 电压为DC 500V、750V和1000V,额定电流16A-630A的低压发电、输电相配电线路中作隔离、过载和短路保护使用 ,也可用于正常情况下不频繁的接通和断开线路。 该塑壳断路器广泛应用于光伏发电系统、风能发电系统、屋顶建筑发电系统、轨道交通配电系统以及基础设施建设等各种低压直流发、输、配电应用场合。断路器品质保证。

    两种脱扣方式

    电磁脱扣

    保护功能 壳架等级

    额定电流In(A)

    短路保护电流设定值

    lr(A)

    动作时间

    短路保护

    TXCM1Z-250

    16-250

    10In

    瞬时动作

    TXCM1Z-400

    225-400

    10ln

    TXCM1Z-630

    400-630

    10ln

    动作允差

    ±20%

    热动+电磁脱扣器

    保护功能 壳架等级

    额定电流In(A)

    短路保护电流设定值

    lr(A)

    动作时间

    短路保护

    TXCM1Z-250

    16-250

    10In

    瞬时动作

    TXCM1Z-400

    225-400

    10ln

    TXCM1Z-630

    400-630

    10ln

    动作允差

    ±20%

    保护功能

    壳架等级

    额定电流ln(A)

    动作特性




    按I²t动作
    过载保护 全系列 16~630

    1.05In(冷态),1h内不动作(In≤63A)

    1.3In(热态),≤1h动作(In≤63A)

    1.05In(冷态),2h内不动作(In>63A)

    1.3In(热态),≤2h动作(In>63A)

    海拔

    ● TXCM1Z正常工作的安装地点海拔高度不超过2000m。
    ● 如需要安装在海拔超过2000m的情况下,可按海拔高度系数降容表使用。

    断路器对应高海拔的降容系数

    海拔(m) 2000 3000 4000 5000
    额定工频耐压 U U U U
    最大工作电压 Ue Ue Ue Ue
    额定工作电流 In 0.97In 0.93In 0.89In

    温度

    ● 可在最低-25℃,最高+40℃的温度条件下使用。
    ● 需要工作低于-25℃或者高于+40℃的环境下,可按温度补偿系数表使用。
    ● 低于-25℃或高于+40℃使用时同制造厂协商。

    环境温度变化的温度补偿系数表

    环境温度

    系数

    型号

    +40℃

    +45℃

    +50℃

    +55℃

    +60℃

    降容系数 降容系数 降容系数 降容系数 降容系数
    -250 1In 0.96In 0.91In 0.87In 0.82In
    -400 1In 0.94In 0.87In 0.81In 0.73In
    -630 1In 0.93In 0.88In 0.83In 0.76In

    注:以上降容系数均在电流值等于壳架等级电流下测得

    湿度

    ● 在周围空气温度为+40℃的条件下,大气相对湿度不能超过50%,如果温度较低,则可以在较高湿度条件下使用。
    ● 最湿月份的月平均相对湿度为90%,需要考虑产品表面产生的凝露对产面性能的影响。

    污染等级

    ● 3级

    标准和认证

    国际标准
    国家标准
    产品标准 G

    IEC 60947-1 ( 总则)

    G

    B 14048.l

    IEC 60947-2 ( 断路器) G B 14048.2
    IEC 60947-3( 开关、隔离) G B 14048.3
    极限环境试验标准

    IEC 60068-2-1

    G

    B/T 2423.l

    IEC 60068-2-2 G B/T 2423.2
    IEC 60068-2-11 G B/T 2423.17
    IEC 60068-2-30 G B/T 2423.4

    主要技术参数

    断路器型号 TXCM1Z-250 TXCM1Z-400 TXCM1Z-630
    壳架等级电流(A) 250 400 630
    电气性能(P)
    极数(P) 3 4 3 4 3 4
    额定电流 In(A)

    16/20/25/32/40/50/

    63/80/100/125/140/

    160/180/200/2251250

    225/250/315/350/400

    400/500/630

    额定绝缘电压 Ui(V) 1000 1000 1000
    额定冲击电压 Uimp(V) 8000 8000 8000
    额定工作电压 Ue(V) DC500 DC750 DC500 DC750 DC500 DC750
    DC750 DC1000 DC750 DC1000 DC750 DC1000
    飞弧距离(mm) ≤50 ≤100 ≤100
    额定极限短路分断能力Icu(kA) DC500V 65 - 65 - 65 -
    DC750V 40 50 40 50 40 50
    DC1000V - 40 - 40 - 40
    额定运行短路分断能力Icu(kA) DC500V

    100%Icu

    - 100%Icu - 100%Icu -
    DC750V 50%Icu 100%Icu 50%Icu 100%Icu 50%Icu 100%Icu
    DC1000V - 50%Icu - 50%Icu - 50%Icu
    额定短路接通能力Icm(kA) 100%Icu 100%Icu 100%Icu
    使用类别 A A A
    电气寿命(次) 5000 1000 1000
    机械寿命(次) 免维护 10000 5000 5000
    有维护 20000 10000 10000
    连接与安装
    外形尺寸(mm) 宽(3P/4P) 107/142 150/198 182/240
    165 257 270
    104.5 104.5 108.5

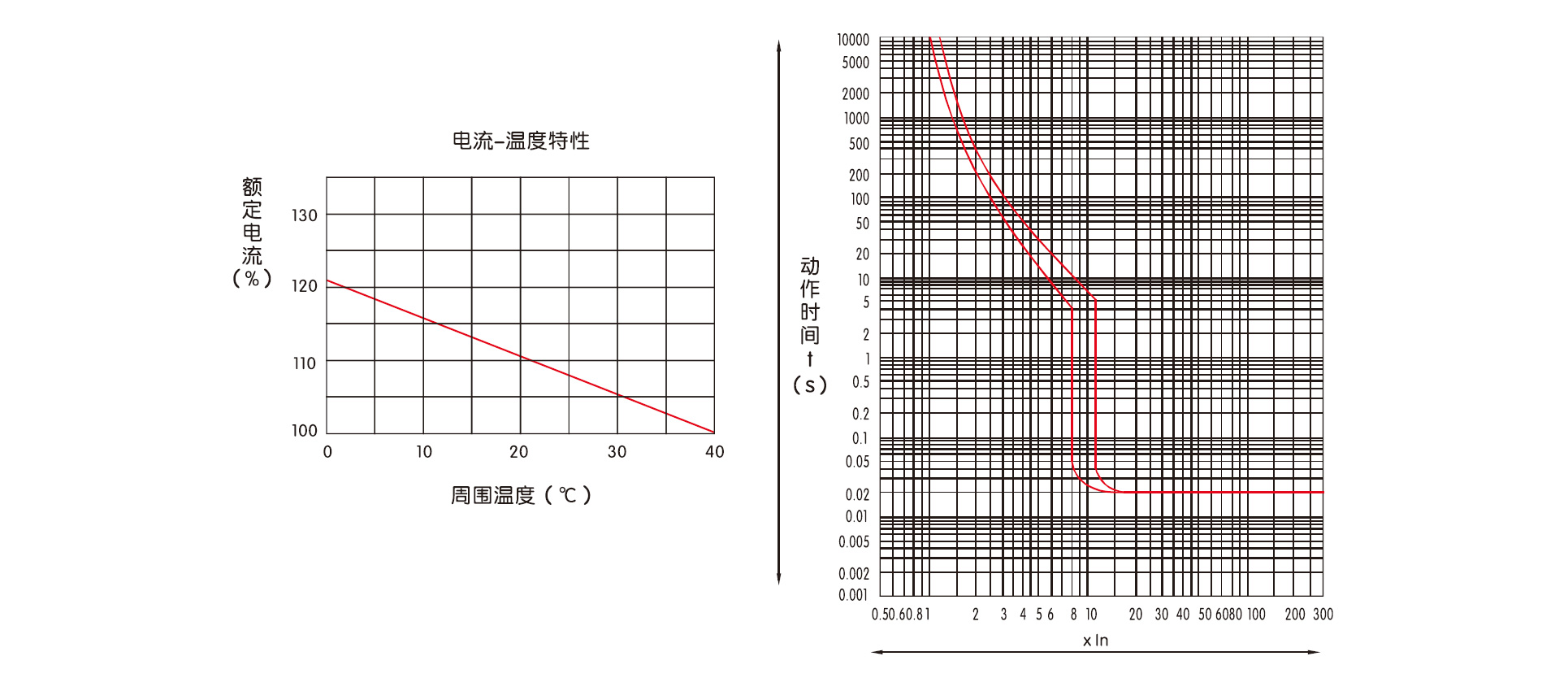

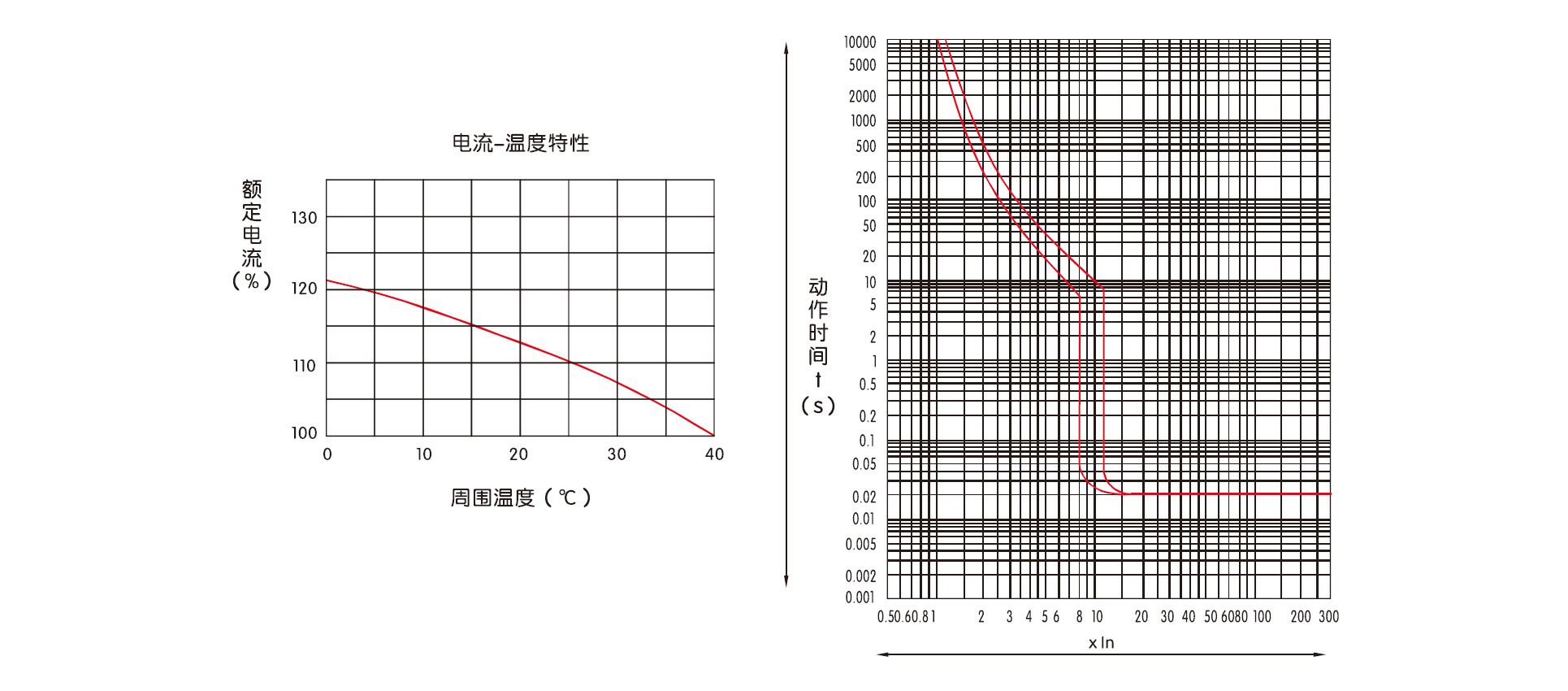

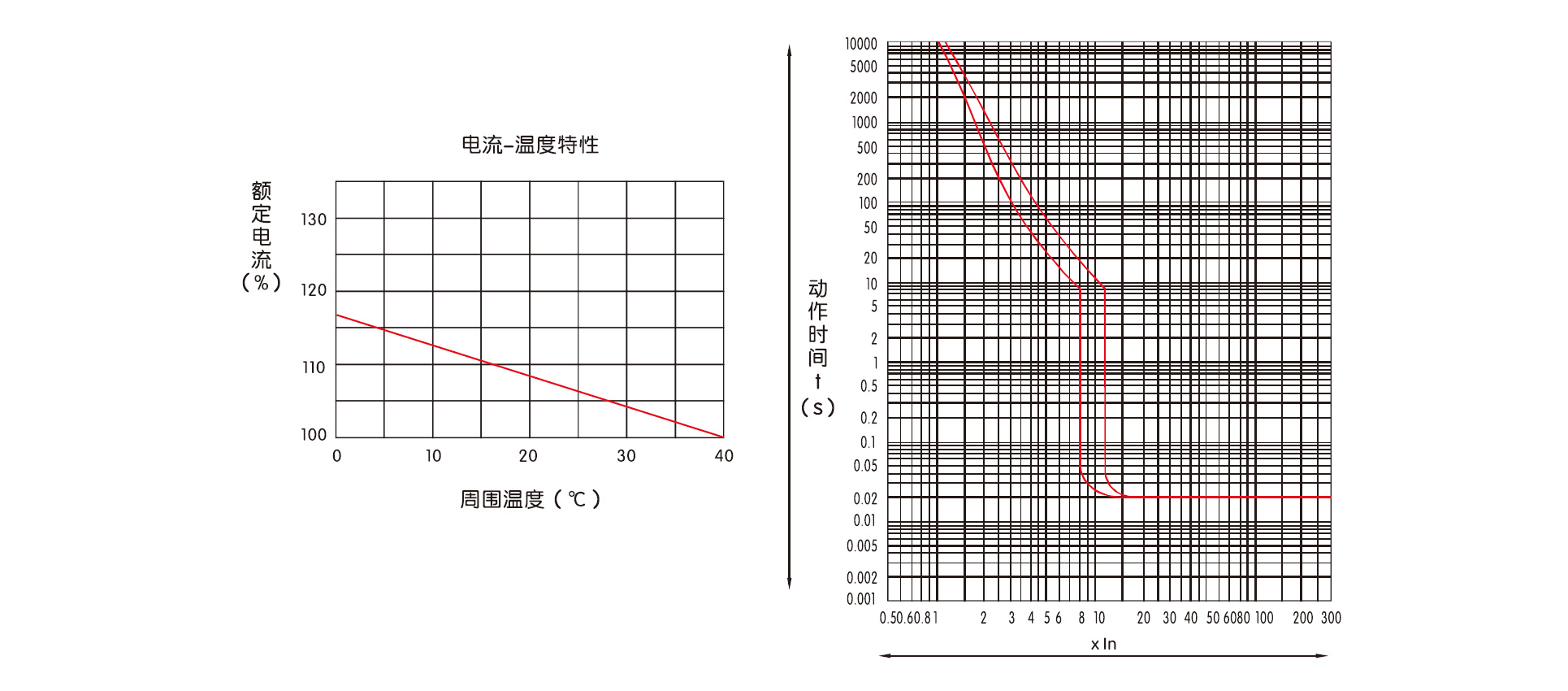

    时间/电流特征曲线

    TXCM1Z-250时间/电流特性曲线

    TXCM1Z-400时间/电流特性曲线

    TXCM1Z-630时间/电流特性曲线

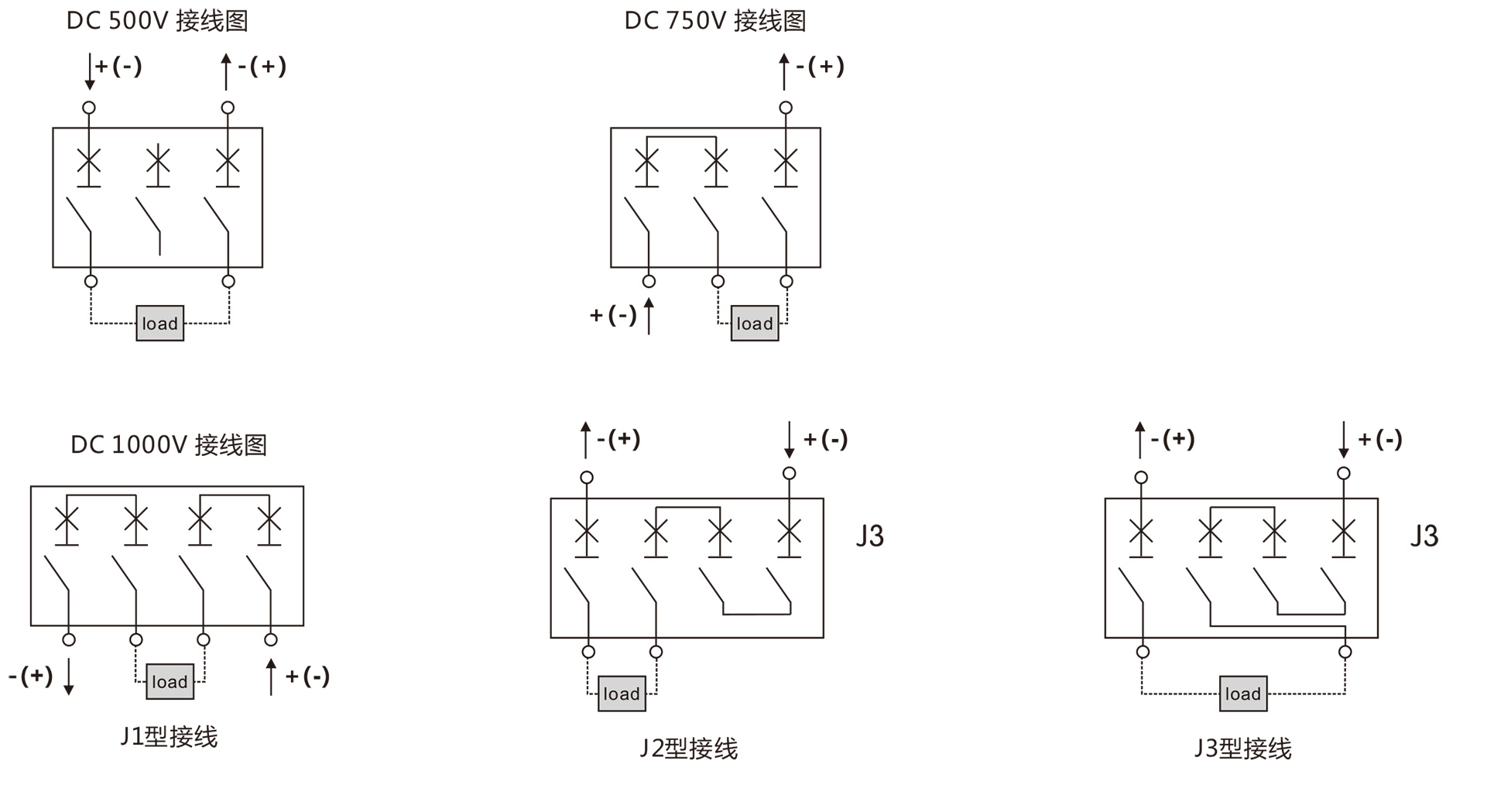

    接线方式

    不同电压不同直流系统中断路器接线方式


    不同电源系统/负载接线方式

    额定工作电压 电源/负载接线方式
    不接地系统 负极接地系统 中心点接地系统
    DC500V E - - - E - - - -
    DC750V E - - - - - - - H
    DC1000V - - - H - - - - H

    注: (1)在负极接地系统,用户务必按上表的接线方式链接。
    (2)在不接地系统和中心点接地系统,推荐采用上表的接线方式。用户页可根据实际情况对正负极进行互换,同时也可对电源及负载接线位置进行互换。

    直流系统应用

    在直流系统中选择断路器主要考虑以下方面: ● 额定工作电压,苦虑给断的串联级数
    ● 额定电流,考虑负载功率
    ● 分断能力,考虑安装点最大短路电流

    系统类型 接地系统 不接地系统
    负极接地 中心点接地
    各种故障类型


    故障影响 故障1

    产生最大短路

    电流接电源正

    极的触头分断

    U/2 电压产生接

    近最大短跑电流,

    接电源正极的触 头分断

    无影响
    故障2

    产生最大短路

    电流但串联的

    触头都参与分断

    产生最大短路

    电流但串联的

    触头都参与分断

    产生最大短路

    电流但串联的

    触头都参与分断

    故障3 无影响

    与故障 I 相同,

    但只对接电源

    负极的触头

    无影响
    最严重情况 故障 I 故障 I 和 II 故障 II
    分断极情况

    可在正极串联,

    共同执行分断

    对每极,在U/2

    时执行分断最大

    短路电流

    两级共同执行

    分断

    外形及安装尺寸

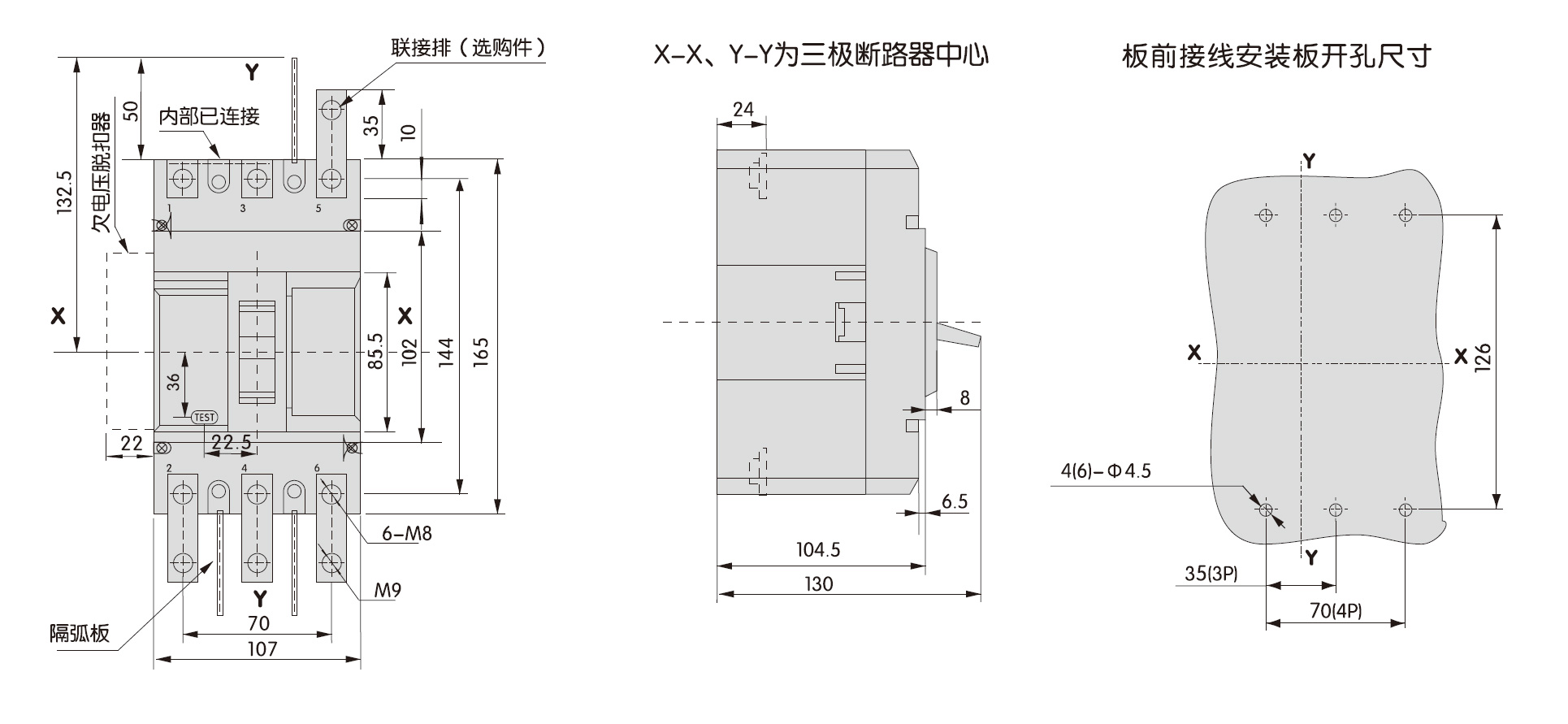

    TXCM1Z-250 三级 板前接线(mm)>

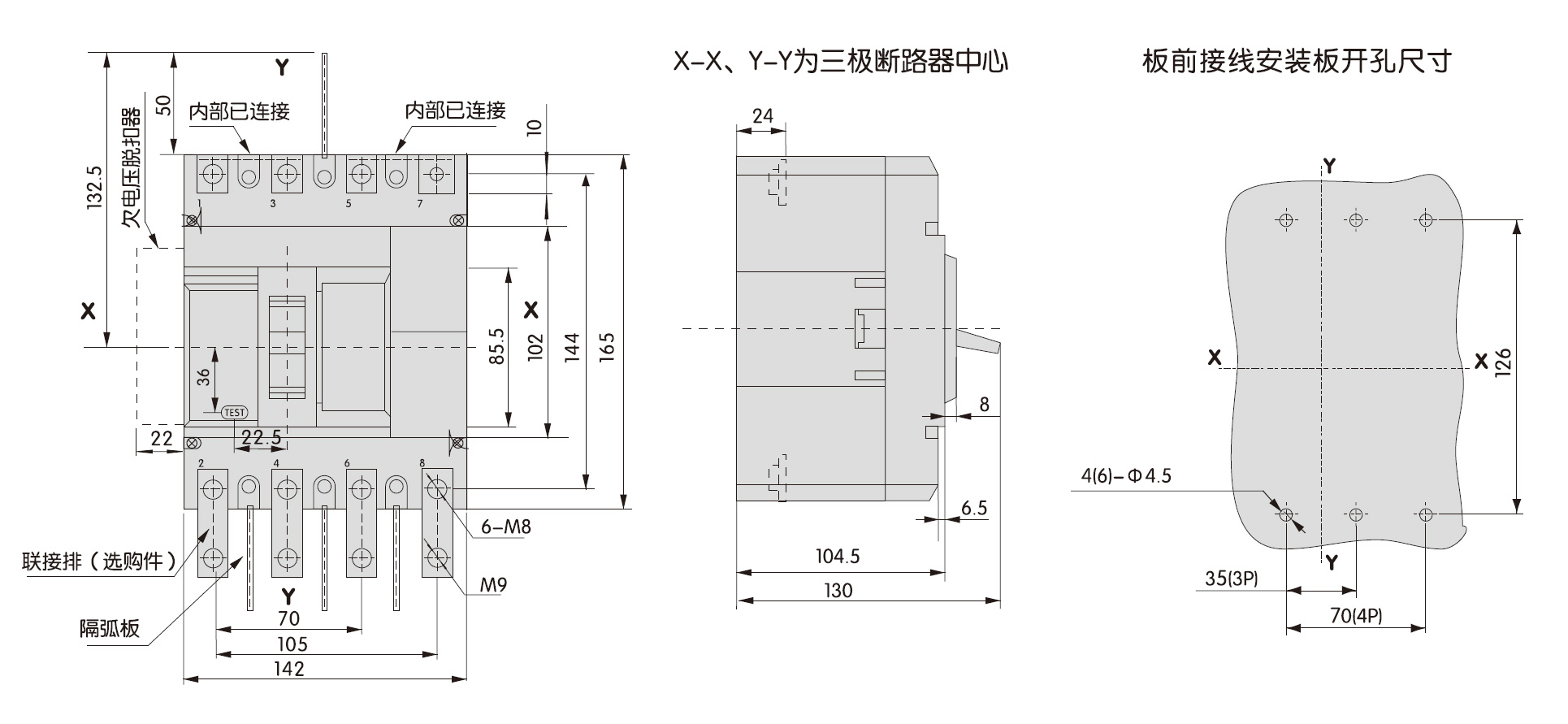

    TXCM1Z-250 四级 板前接线(mm)>

    TXCM1Z-400 三级 板前接线(mm)>

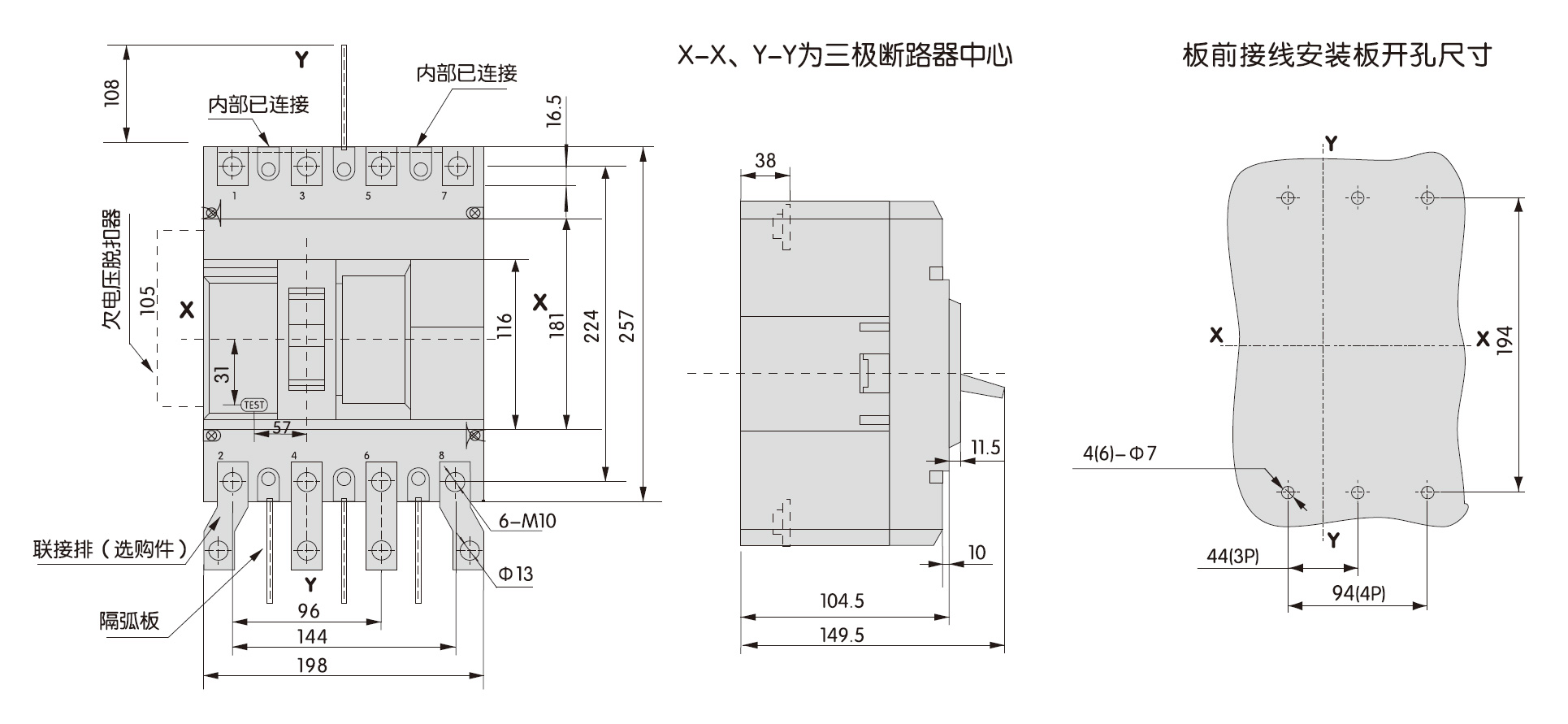

    TXCM1Z-400 四级 板前接线(mm)>

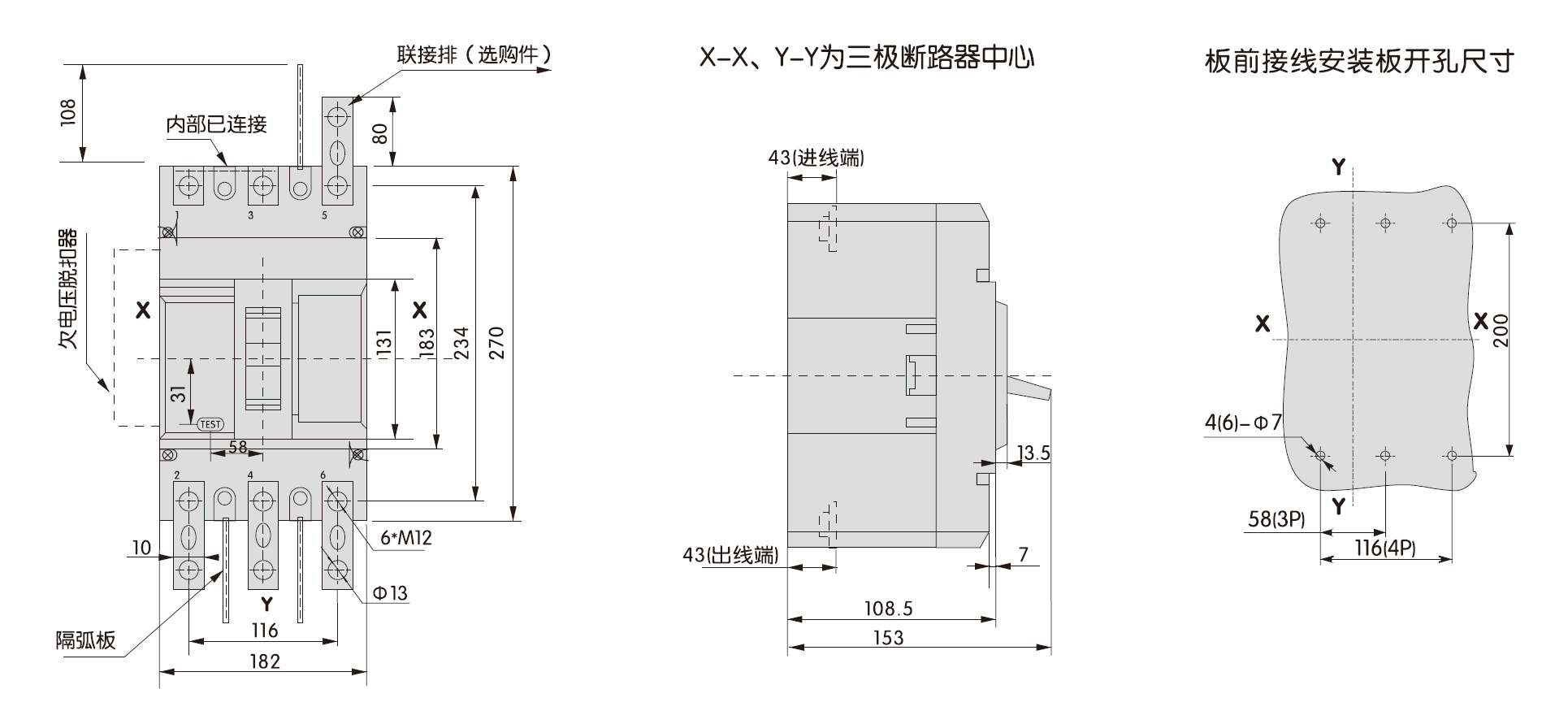

    TXCM1Z-630 三级 板前接线(mm)>

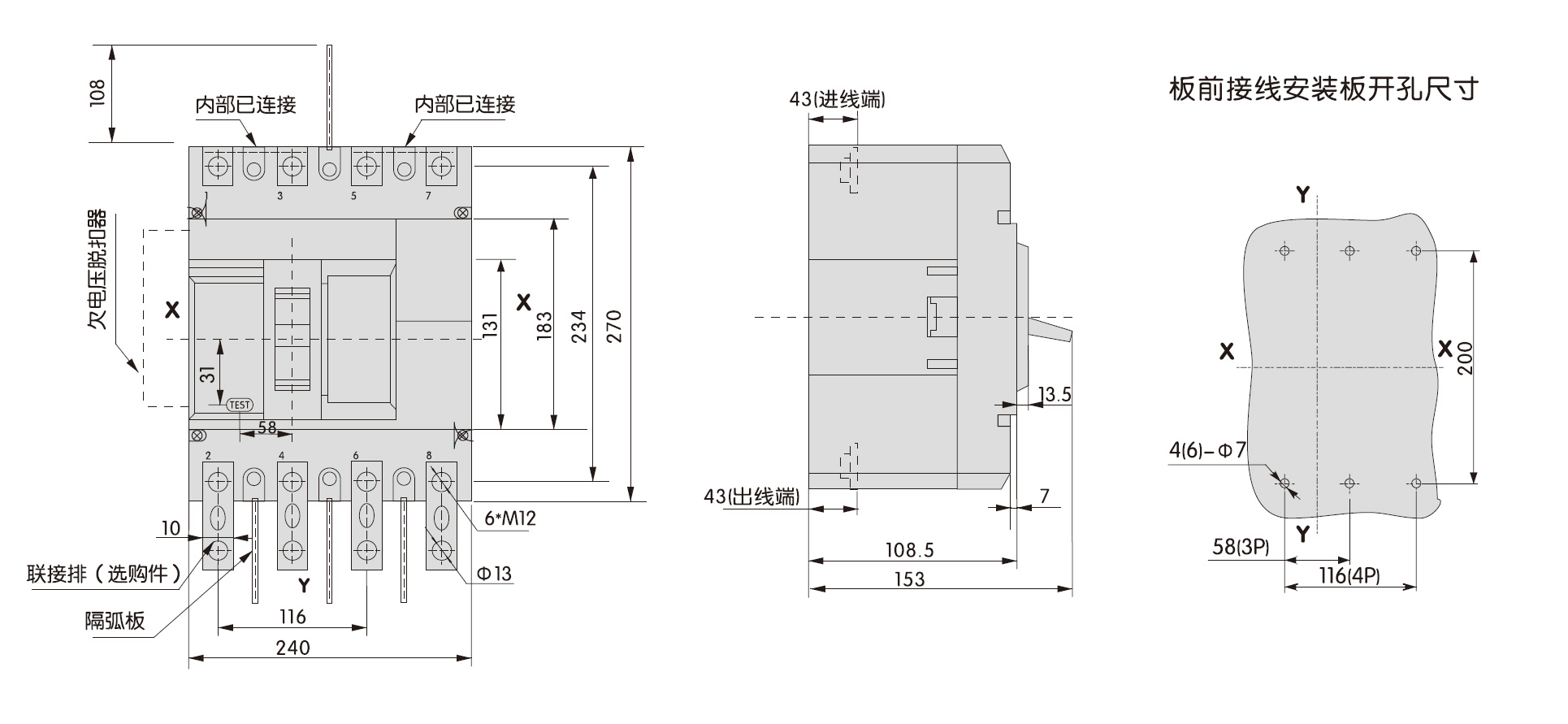

    TXCM1Z-630 四级 板前接线(mm)>

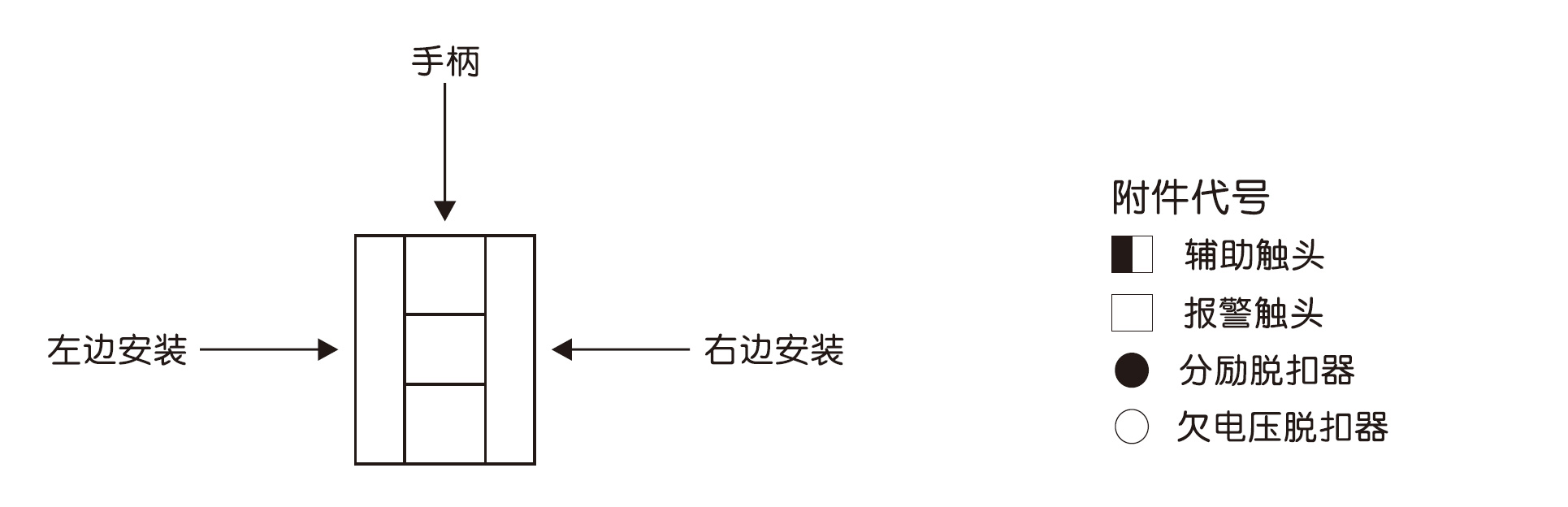

    型号/极数/安装位置/附件名称 TXCM1Z-250 TXCM1Z-400 TXCM1Z-630
    3P 4P 3P 4P 3P 4P
    - - -
    分励脱扣器
    辅助触头
    欠电压脱扣器

    分励脱扣器

    辅助触头

    分励脱扣器

    欠电压脱扣器
    二组辅助触头

    欠电压脱扣器

    辅助触头

    报警触头

    分励脱扣器

    报警触头

    辅助触头

    报警触头

    欠电压脱扣器

    报警触头

    分励脱扣器

    辅助+报警触头

    二组辅助触头

    +报警触头

    欠电压脱扣器

    辅助+报警触头

    快速选型

    TXCM1Z连接导线的截面积与相适应的额定电流

    额定电流值(A) 10

    16

    20

    25 32

    40

    50

    63 80 100

    125

    140

    160

    180

    200,225

    250

    315

    350

    400
    导线截面积(mm²) 1.5 2.5 4 6 10 16 25 35 50 70 95 120 185 240
    额定电流(A) 电缆 铜排
    截面积(mm²) 数量 尺寸mmxmm 数量
    500 150 2 30x5 2
    630,700 185 2 40x5 2
    800 200 2 40x5 2

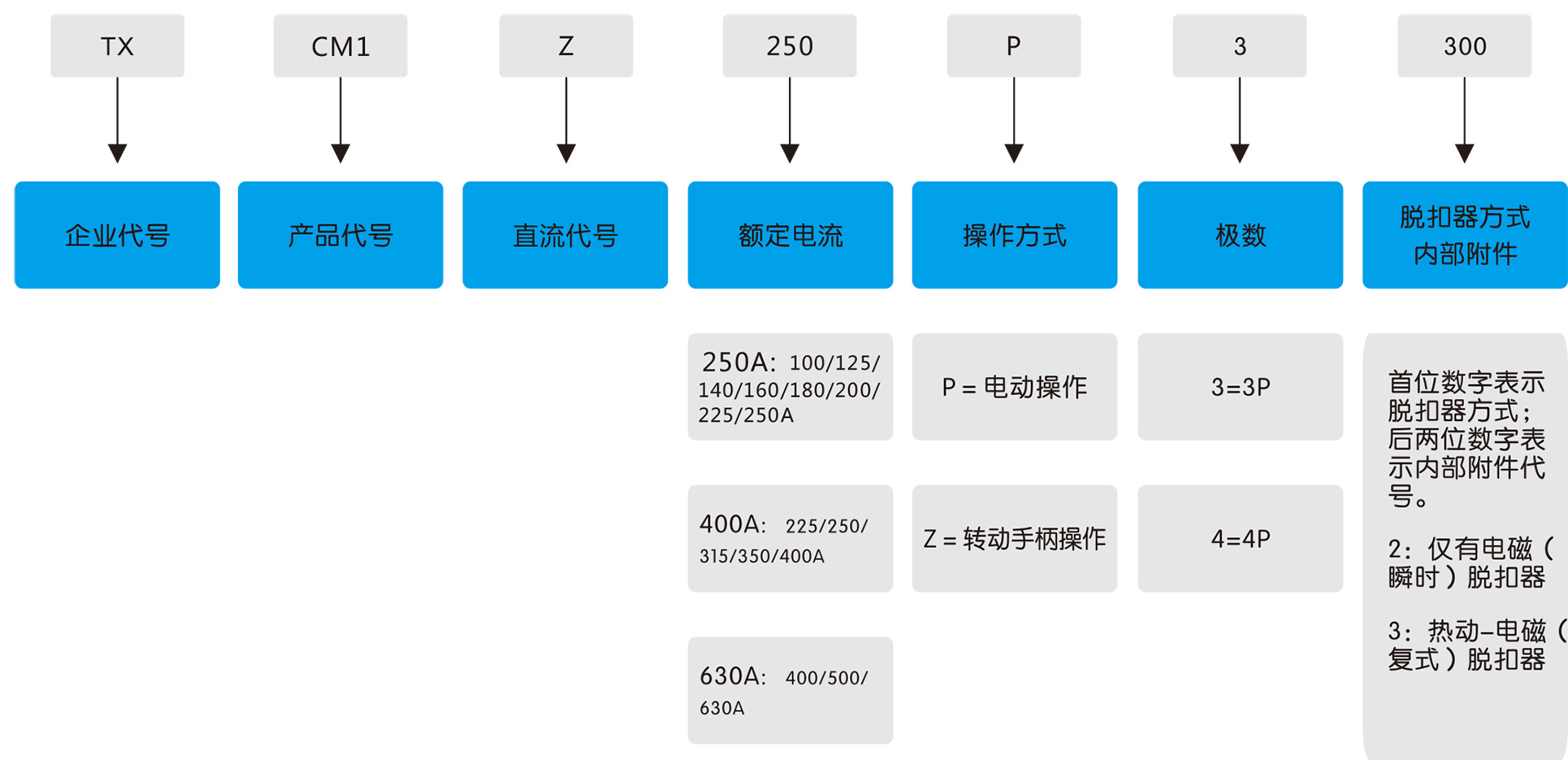

    TXCM1Z 250 H P 3R 300
