  • 一、适用范围

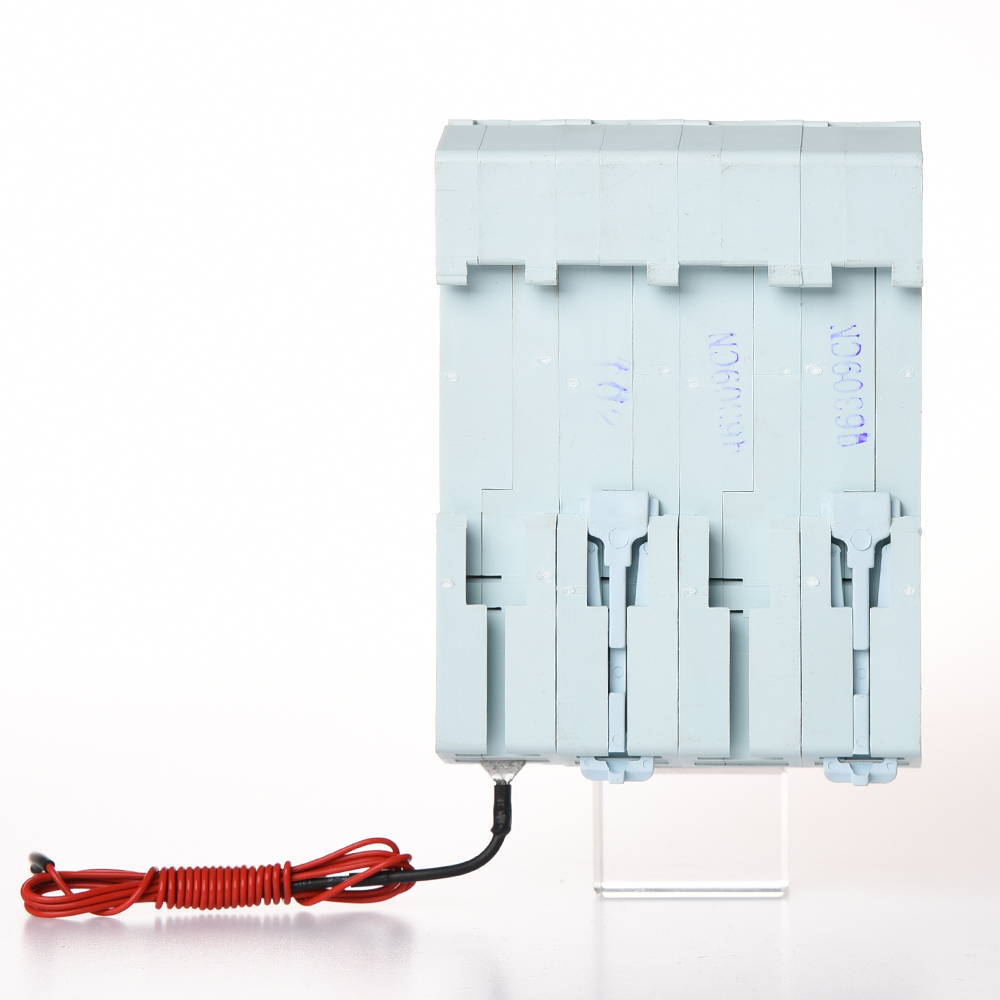

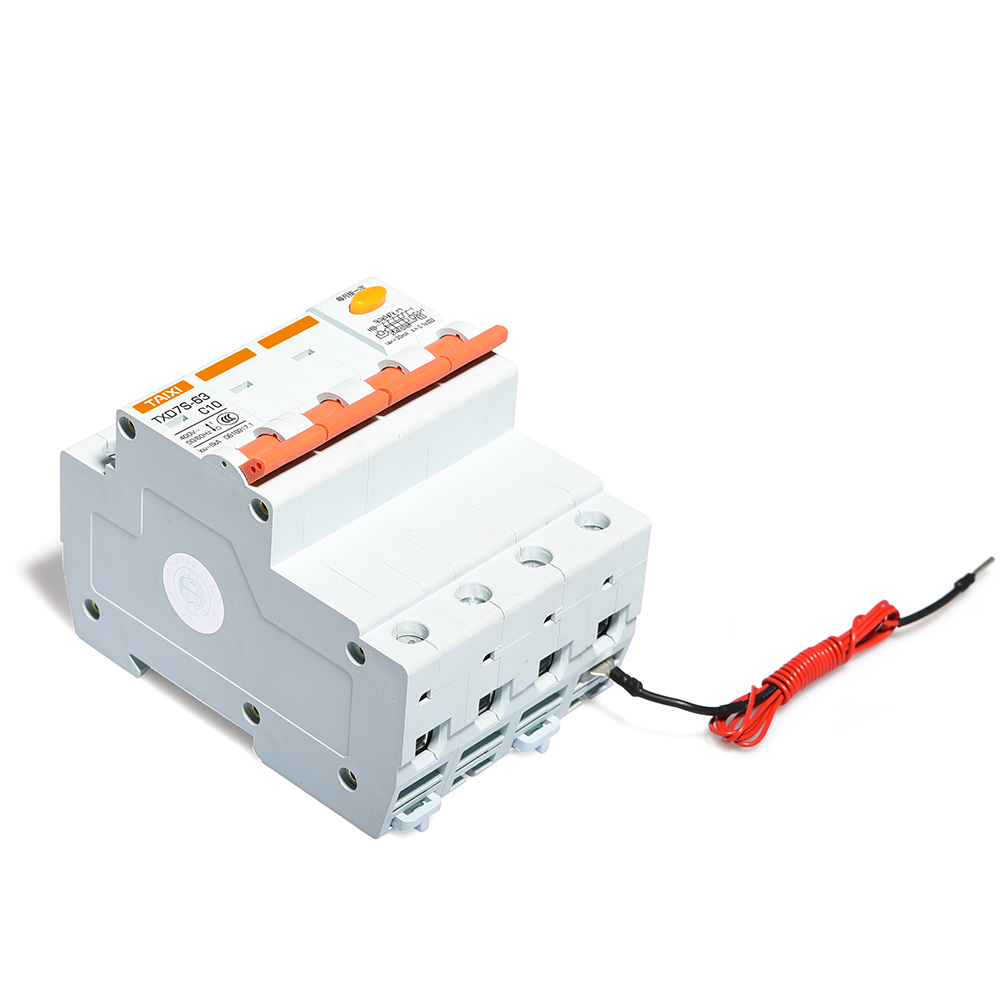

    TXD7S-63带分励脱扣漏电断路器预付费电表漏电断路器、IC卡电表用断路器、智能漏电保护器),具有智能分励脱扣器功能,适用于 交流50Hz/60Hz,额定工作电压为110V-400V,额定电流为63A的线路中,对线 路进行远距离控制分断或自动信号控 制分断,同时对线路起到过载、短路、漏电保护的作用。
    目前,广泛应用与IC卡预付费表配套用来控制线路的通断。
    断路器符合IEC60898、GB10963、GB14048.2标准,具有国际先进水平。

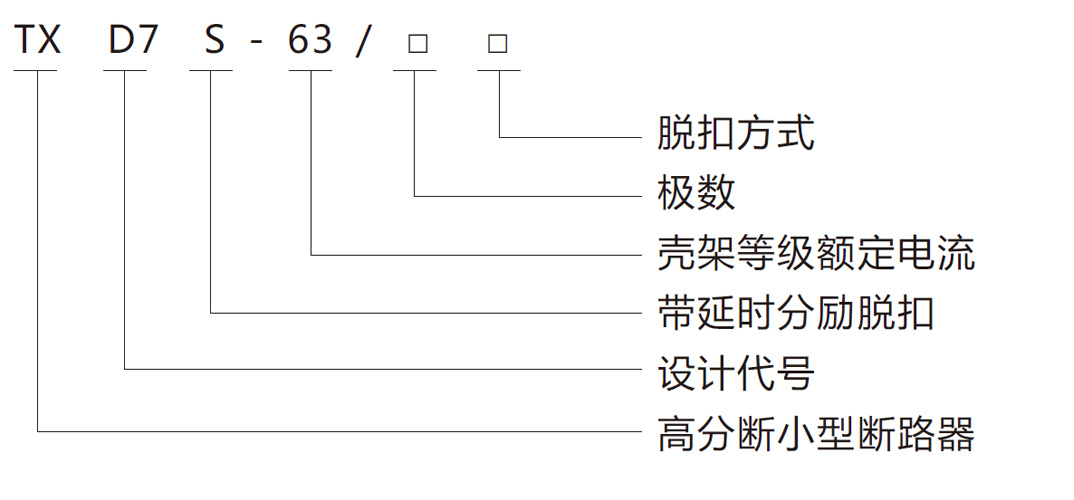

    二、型号及其含义

    三、正常工作条件

    周围空气温度上限不超过正四十摄氏度;下限一般不超过负五摄氏度。在高于正四十摄氏度或低于负五摄氏度的条件下 使用应与泰西电气技术部联系。
    安装地点的海拔一般不超过两千米高。
    空气是清洁的,并且在最高温度正四十摄氏度时,空气的相对湿度不得超过百分之五十。
    在较低温度下可允许较大的相对湿度,例如在正二十摄氏度时,相对湿度可达到百分之九十。
    应该注意,由于温度变化,可能偶尔产生适度的凝露,此时应采取适当的措施(例如排水孔)。
    带分励脱扣器断路器垂直安装,与垂直面的倾斜度不超过百分之五。无显著摇动和冲击震动的地方。
    若安装于封闭防护外壳内,并多台紧靠着安装时应降容使用,降容系数可选0.7~0.8,对于金属防护外壳可采用高值,对全塑防护外壳,则可采用低值!

    四、结构特征

    ● 具有较高的分断能力6000A。
    ● 结构紧凑,体积小(2个模数宽)。
    ● 具有中线开断功能,更加完全可靠。
    ● 双功能接线端子,接线能力强。
    ● 具有触头状态指示器,便于识别触头接触情况。
    ● 额定电流范围,可作为家庭总开关使用。
    ● 统一的附件系列。
    ● 引入了延时功能使断路器在电能表初始化时开关不会误动作。
    ● 专与预付费电能表进行配合使用,能精确接收和执行电表的跳闸指令。
    ● 正常工作时只有0.09W的静态损耗。
    ● 外部控制线被剪断时开关立即跳闸, 且不能再次合闸,有效防止窃电行为。
    ● 具有隔离、短路保护、过载、漏电保护功能。
    ● 具有延时跳闸功能,能躲过电表上电初始化的时间,故能屏蔽在刚对线路送电时电能表发出的错误跳闸指令。
    ● 接线端上做了改进,压线更合理,大大减少了接触不良带来的发热现象。!

    五、主要参数及技术性能

    ● 极数:1P+N;3P+N
    ● 按断路器在断相时的工作情况:断相时执行智能分励脱扣的断路器;
    ● 瞬时脱扣类型:C型(照明保护型断路器5ln~10ln);
    ● 额定工作电压Un(V):230(1P+N); 400(3P+N);
    ● 额定电流ln(A):6、10、16、20、25、32、40、50、63;
    ● 额定控制电源电压Us(V):230;
    ● 额定辅助电路电压Usm(V):230;
    ● 断路器的智能分励脱扣延时时间为:0.5s≤t≤2s;
    ● 短路分断能力:6000A;
    ● l△n(mA)=30/50/100;
    ● lno=½ l△n

    主要技术参数

    型号 壳架等级 极数 宽度/位
    (18mm)
    型式 额定电流
    (A)
    额定工作
    电压 (V)
    控制电压 额定短路分
    断能力(A)
    TXD7S-63 63 1P+N 2 C 6,10,16,20,
    25,32,40,50,63
    230/400 230 6000
    3P+N 4
    额定电流
    (A)
    起始状态 试验电流 规定时间 预期结果 预期结果备注
    ln≤32A ln>32A
    6~63A 冷态 1.13ln t≥1h t≥1h 不脱扣
    紧接前项 1.45ln t<1h t<1h 脱扣 电流在5s稳定地
    上升至规定值
    试验进行
    冷态 2.55ln 1s<t<60s 1s<t<120s 脱扣
    冷态 5ln t≤0.1s t≤0.1s 不脱扣 D型
    冷态 10ln t<0.1s t<0.1s 脱扣
    冷态 10ln t≤0.1s t≤0.1s 不脱扣 D型
    冷态 20ln t<0.1s t<0.1s 脱扣

    分励脱扣器原理

    分励脱扣器本质上就是一个分闸线圈加脱扣器。热脱扣和电磁脱扣也用这个脱扣器。给分励脱扣线圈加上规定的电压, 断路器就脱扣而分闸。分励脱扣器常用在远距离自动断电的控制上,现在用得最多的就是消防控制室切断非消防电源。 断路器分励脱扣后是不能立刻远控合闸的,也不能直接手动合闸,必须将断路器再扣后方能合闸,这和过载等脱扣跳闸 后要再扣一样。这就是分励脱扣和电动操作分闸的区别。
    断路器操作把手有三个位置,除大家知道的上分下合两个位置外,脱扣后把手将停留在中间位置。所谓再扣就是将把手 从中间位置下扳到分的位置使脱扣器重新钩住,然后才能合闸。
    分励脱扣线圈电压种类有交流和直流,电压大小有各种电压等级。切断非消防电源时用DC24V消防电源作分励脱扣线 圈电源是最方便也是最简单的。分励脱扣线圈只能短时间通电,时间一长就烧坏;所以在控制回路里要串接一个断路器 的常闭接点,断路器脱扣后切断分励脱扣线圈的电流。

    分励脱扣器作用
    分励脱扣器用于远距离操作低压断路器分闸控制。它的电磁线圈并联在低压断路器的电源侧。需要进行分闸操作时,按 动常开按钮使分励脱扣器的电磁铁得电吸动衔铁,通过传动机构推动自由脱扣机构,使低压断路器掉闸。 在一台低压断路器上同时装有两种或两种以上脱扣器时,则称这台低压断路器装有复式脱扣器。在具体使用中,分励脱 扣侧重于控制,失压脱扣侧重于保护。

    分励脱扣器动作特性
    智能带分励脱扣器断路器的工作压为70%~110% Un范围内的任何值,使用时通过信号线给断路器和智能分励脱扣器 上施加控制电压,即信号电压(可由远端控制线路或IC卡电度表提供),然后将断路器手柄推向闭合位置合闸。当需要 远程控制(或IC就按电度表欠费时)壳体通过控制系统断开控制电压,断路器应能在0.5s≤t≤5s可靠分断,同时断路器 还具备短路和过载功能。

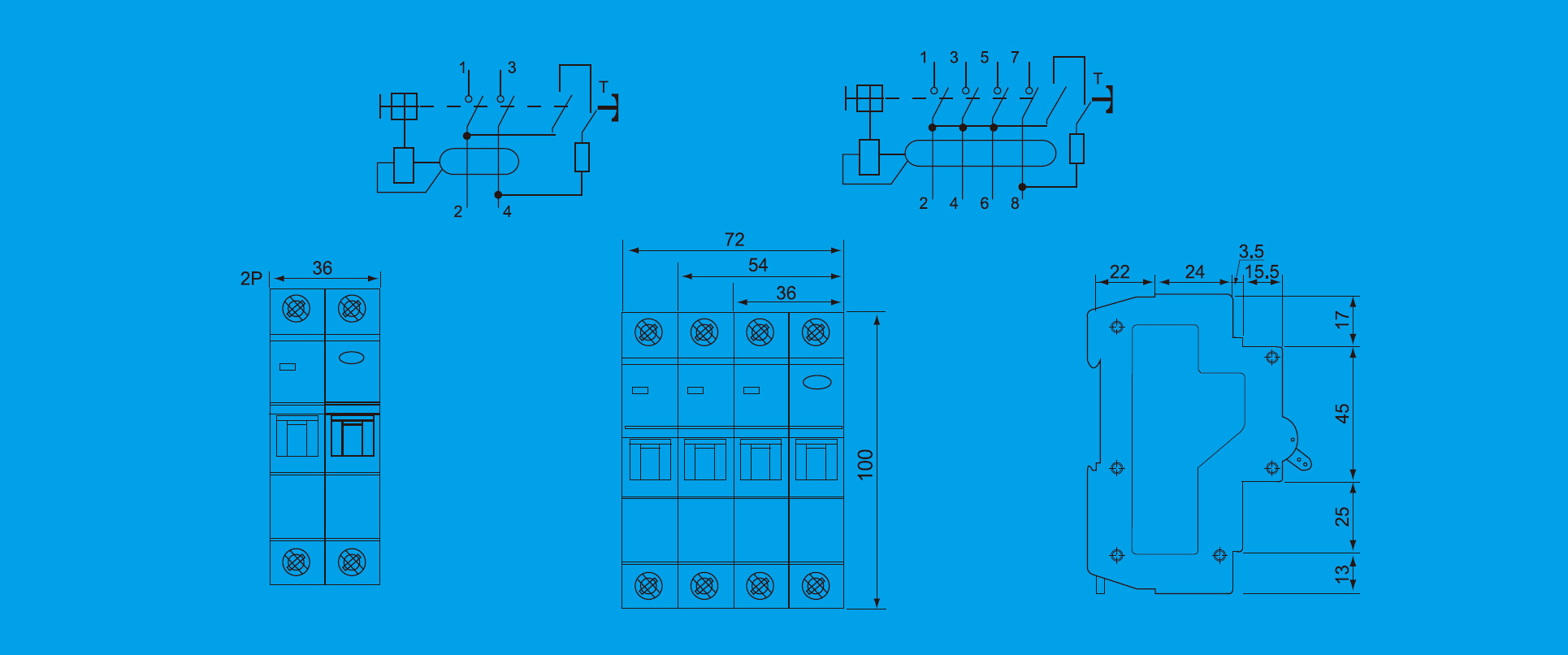

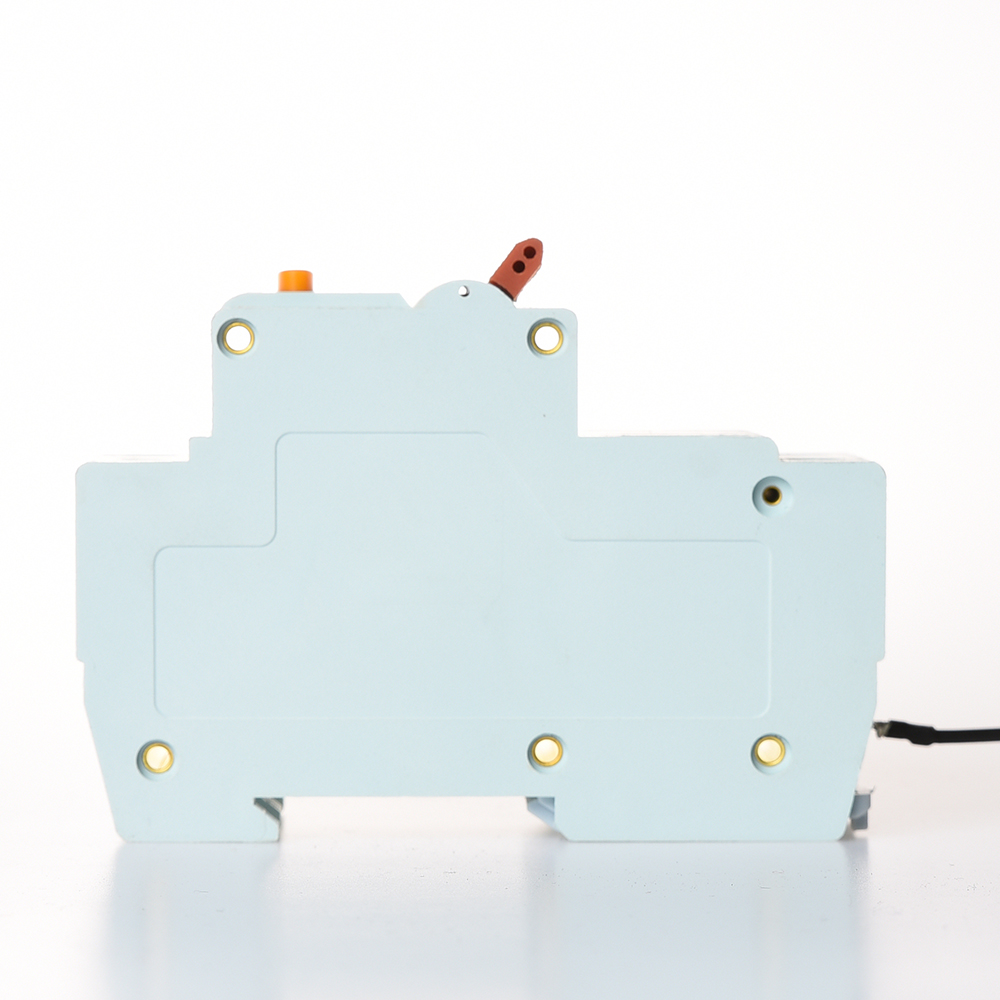

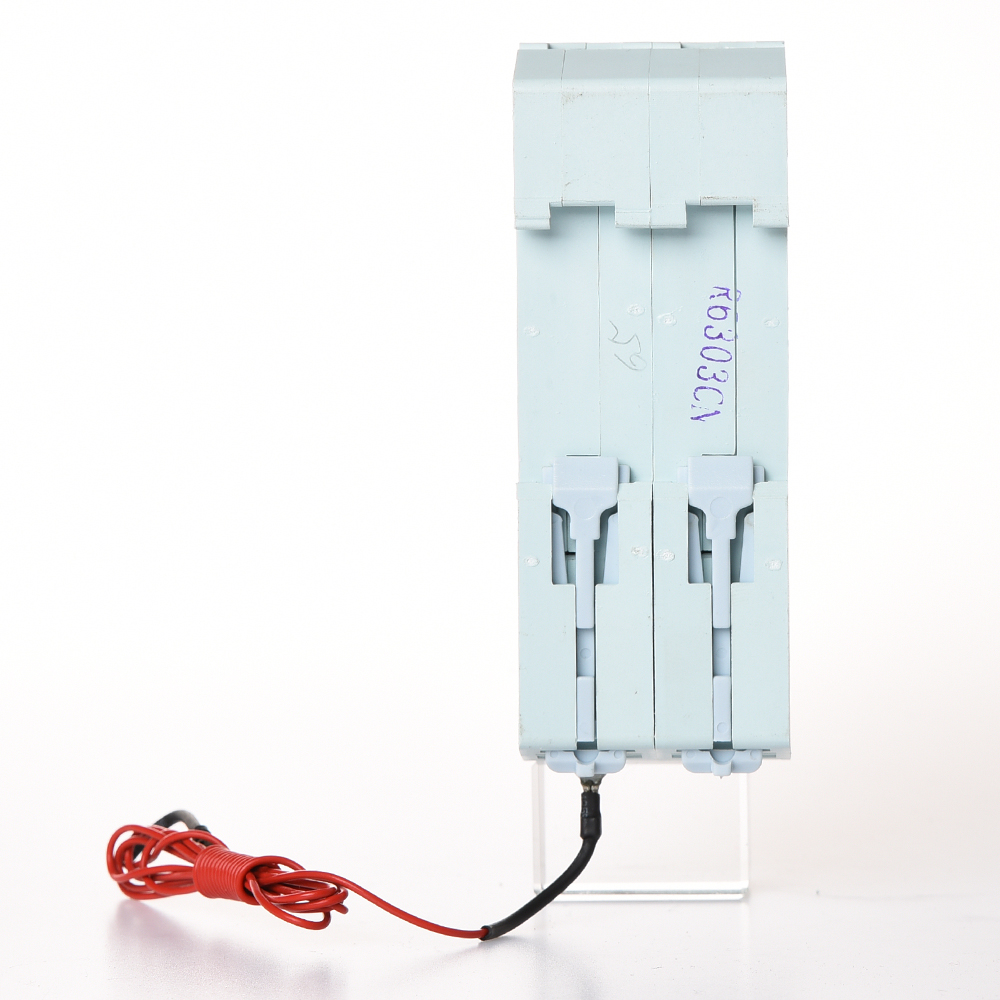

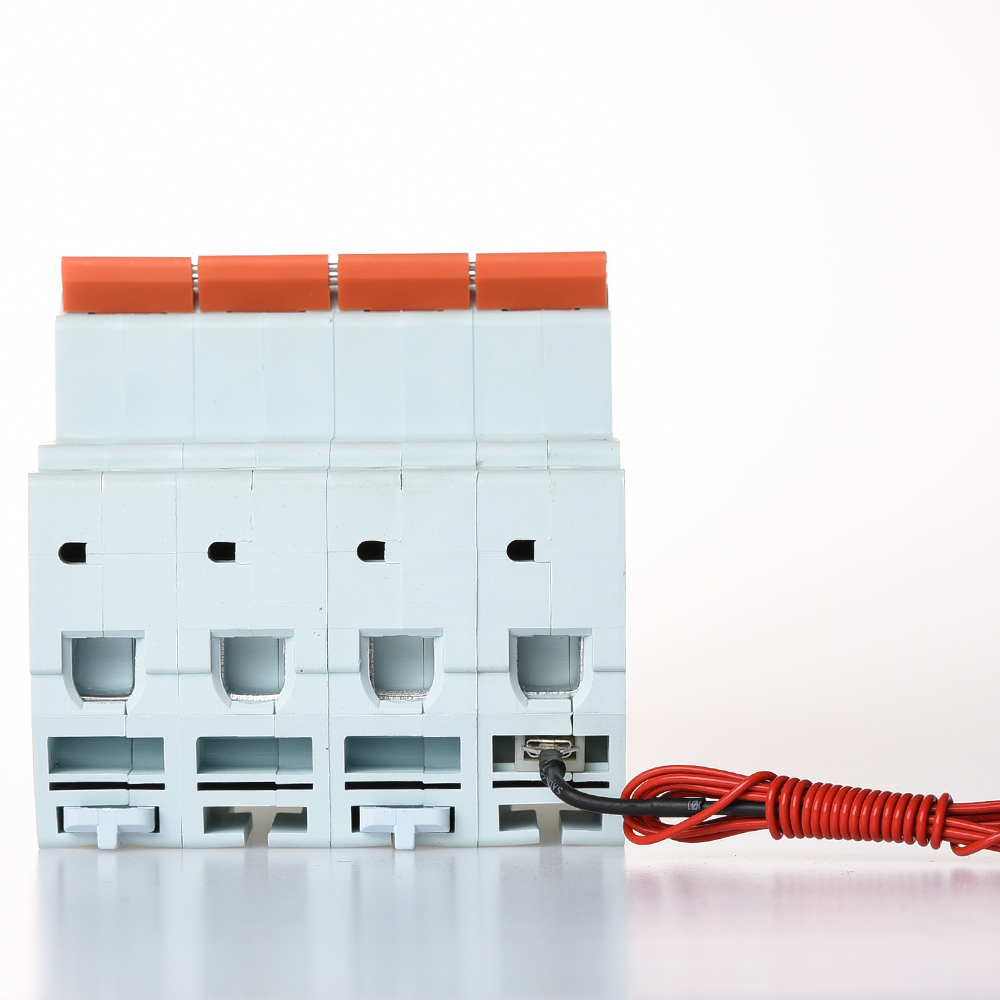

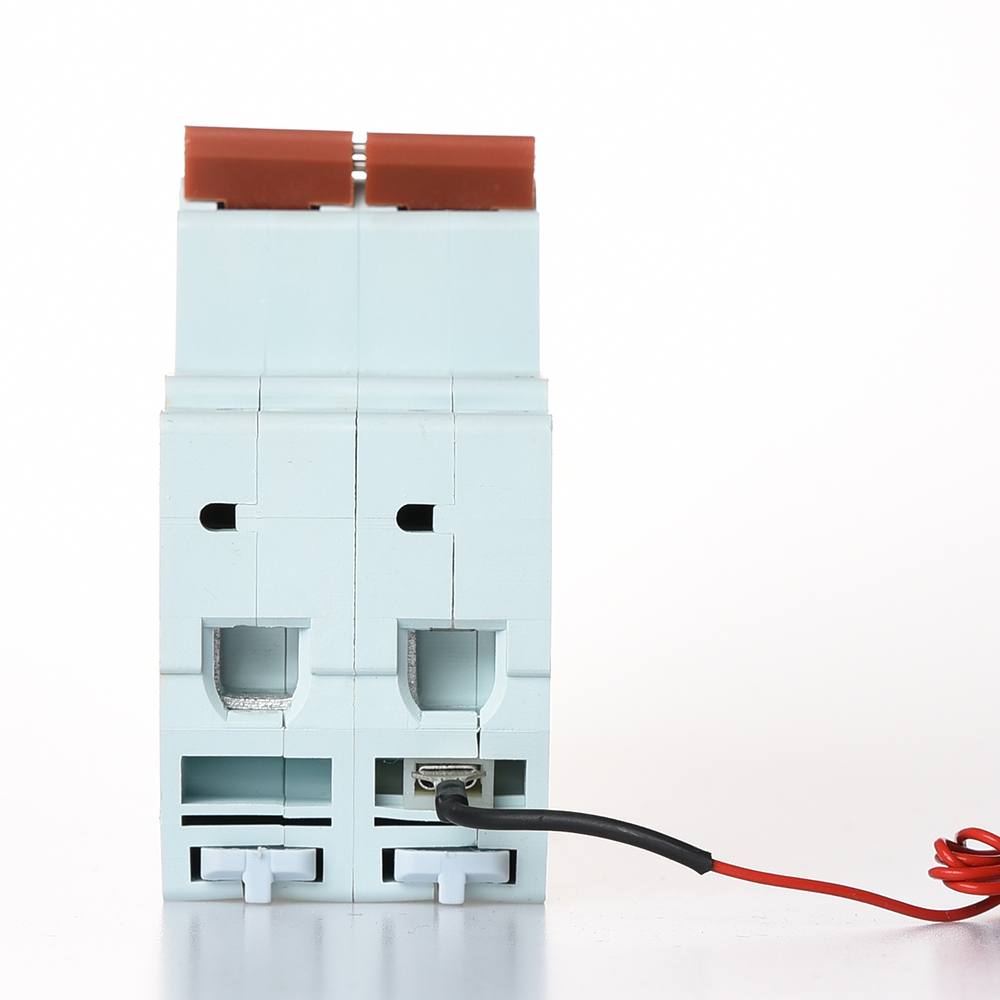

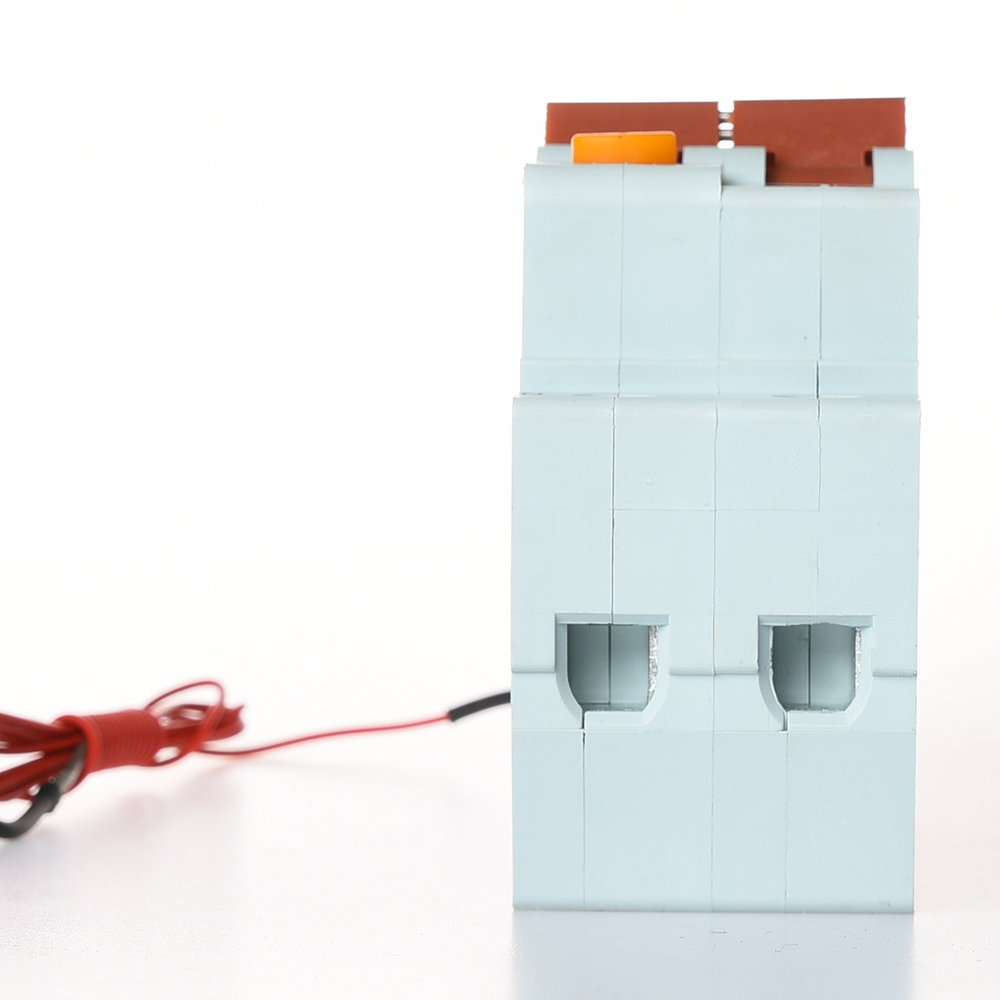

    六、外形及安装尺寸

  • 尺寸

    产品尺寸(长x宽x高) 外盒尺寸(长x宽x高) 外箱尺寸(长x宽x高)
    100*36*76.5/1P+N 105*75*82 470*338*200
    100*72*76.5/3P+N

    重量

    产品净重 整盒重量 整箱重量
    0.225/1P+N 0.45kg 20.8kg
    0.438/3P+N 0.45kg 20.8kg
    注:产品根据不同质量规格,重量会有些误差,上表重量只做参考,实际以发货实重为准。

    装箱数

    产品装盒数 产品装箱数(常规) 产品装箱数(出口)
    2只/1P+N 90/1P+N
    1只/3P+N 45/3P+N
