配电型断路器的分类

发布者 : 泰西电气发布日期 : 2017-02-21浏览 : 4153

对配电型断路器而言,它有A类和B类之分:A类为非选择型,B类为选择型。所谓选择型是指断路器具有过载长延时、短路短延时和短路瞬时的三段保护特性。万能式(又称框架式)断路器中的DW15系列、DW17(ME)系列、AH系列和DW40、DW45系列中大部分是B型,而DZ5、DZ15、 DZ20、TO、TG、CM1、TM30及HSM1等系列和万能式DW15、DW17的某些规格因仅有过载长延时 、短路瞬时的二段保护,它们是属于非选择型的A类断路器。选择性保护,如图1所示。

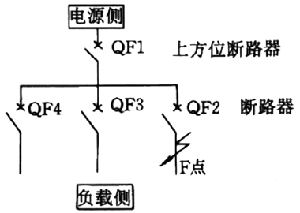

图 1
当F点短路时,只有靠近F点的QF2断路器动作,而上方位的QF1断路器不动作,这就是选择性保护(由于QF1不动作,就使未发生故障的QF3、QF4支路保持供电)。
如果QF2和QF1都是A类断路器,则F点发生短路,短路电流值达一定值时,QF1、QF2同时动作 ,QF1断路器回路及其下的支路全部停电,就不是选择性保护了。
能够实现选择性保护的原因是,QF1为B类断路器,它具有短路短延时性能,当F点短路时, 短路电流流过QF2支路,也流过QF1回路,QF2的瞬时动作脱扣器动作(通常它的全分断时间不大于0.02s),因QF1的短延时,QF1在0.02s内不会动作(它的短延时≥0.1s或0.2、0.3 、0.4s)。在QF2动作切断故障线路时,整个系统就恢复了正常。
