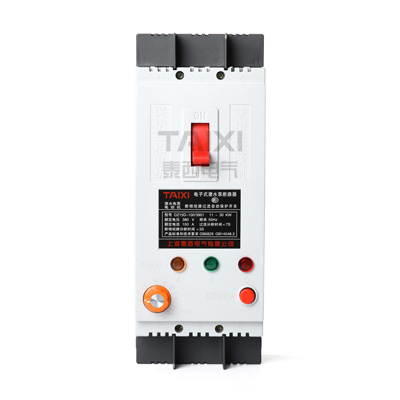

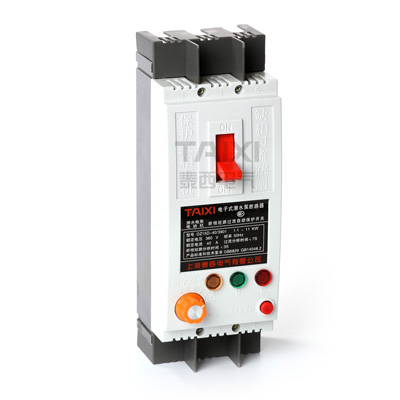

介绍:DZ15D电动机断相保护开关

发布者 : 泰西电气发布日期 : 2017-10-16浏览 : 355

DZ15D电子式电动机断相缺相保护开关具有电动机漏电、断相、自动保护等功能。据相关数据统计,每年都有许多电动机被烧毁,其中因断相烧毁占95%以上,这样就给国家和人民造成大量资金浪费。小型企业和农村广大用户都采用一只闸刀和热继电开关保护,没有可靠的保护装置。为了解决以上问题,一些生产厂家研制出了保护(如气泵、油泵、潜水泵、磨床、风机等电动机)的优点。不管高压跌落式熔断开关掉下,还是低压保险烧断,电动机绕组一相不通电造成缺相运行都可靠地起到保护作用,断相动作时间小于2S。

在现代工业生产过程中,由于三相电源缺相、断相造成电动机烧毁,成为电动机毁坏的主要原因之一。尤其在一些自动控制电路中,大量的使用交流接触开关,交流接触开关使用一段时间后,触点损坏而造成“缺相”,致使电机损坏的现象出屡见不鲜。

因此,三根电源缺相、断相保护成为人们研究的热门话题。相关生产厂家在实际工作中,根据三相交流电动机的工作原理,分析导致电动机损坏的主要原因研制的。它们一种设什独特,工作可靠安装方便的多功能保护开关。在故障出现时,能及时切断电源,实现电机的保护。本保护开关除了具有“交流接触开关缺相”保护功能外,还兼有良好的电网缺相保护。是热继电开关的电子型电动机保护开关的更新换代新产品。目前市场上出现的电机综合保护开关,这种保护开关保能在没有负载的状态下(电动机没有接上)能够在断相后动作。但实际断相保护都是指在电机运行中断相能起到保护作用。没有电机运行,何谓断相保护。一旦接上电机,在运行中不管电源断相,还是接触开关接触不良断相,运转着的电动机始终还是在断相中继续运行,起不到保护作用。

一、用途
DZ15D-40/390 DZ15D-100/390电子式电动机断相保护开关适用于交流50HZ,380V,额定电流40至100A,电源中性点接地的电路中,主要人身触电、线路漏电保护之用,也可用于防止因设备绝缘损坏,产生接地故障电流而引起的火灾,并可用来保护线路和电动机的过载或短路,三相缺相,亦可作为线的不频繁启动之用。是电动机专用三相缺相漏电断路开关

二、结构特点。
这款系电流动作型快速电子式漏电断路开关,主要由零序电流互感开关、漏电脱扣开关及集成电子放大部件组成。具有漏电触电三相缺相保护功能。

三、主要技术参数保护功能
漏电、断相、缺相等缺相断相保护。电动机主电路中任何一相断电,动作时间<2S。过载保护,电动机负载电流为额定电流1.2倍时,保护动作响应时间<60S,并具有良好的反时限特性使用环境湿度:-5℃-+40。
