使用交流接触器接线困难?泰西电气教您如何接线和排除故障!

发布者 : 泰西电气发布日期 : 2017-06-10浏览 : 4967

据了解,很多人会遇到接触器接线方法的问题,其实交流接触器(直流接触器)是一个很简单的控制电气,下面跟着泰西电气一起来认识交流接触器吧。

交流接触器的结构分为:基座、底座、插芯、铁芯(分上铁芯和下铁芯)、反力弹簧、绕组(线圈)、主动(主触头)、主静(安装在基座上的)、主弹簧(压住主动触头)、辅助(有的是直接链接在主插芯上,有的则是独立的)。

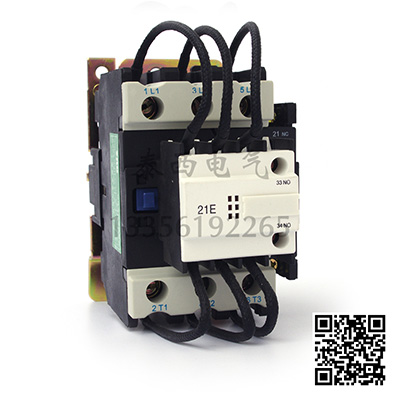

认识了TAIXI接触器的结构后,再来看看接触器的接线方式把。接触器都有通用的标志符号来提醒广大用户,主触头接线方式为1 3 5(旁边分别是L1 L2 L3)为进线端,出线端符号为,2 4 6 (旁边为 T1 T2 T3),辅助触头分别为13NO、14NO(常开辅助触头),21NC、22NC(为常闭辅助触头),其中13和21为进行端口,14和22为出线端口。

底部会看到A1、A2、A2,A1和A2为控制电源接入口,注意需按照线圈标志牌电压接入电源,(泰西电气正品交流接触器会标示接线电压、电流和接线示意图等,请仔细查看)切勿接入与线圈不同电压,否则回导致接触器不动作和线圈烧坏,影响使用。

在接触器的另一面会看到A2线圈接入口,其实这个是备用接入口,为方便在柜体里接线和备用使用,其和前面标志牌上的A2是一路线路。

另外,接触器的接线方法有很多,比如辅助触头可作为二次回路来控制接触器电源;辅助触头常开可以增大主触头电流,配上热继电器可以作为电动机保护器,三个接触器加延时头可以作星三角启动等等,具体还的在现实中探索。这里就讲这么多。以后泰西电气会介绍更多关于接触器的功能以及作用和大家探讨。

接下来了解交流接触器出现震动和噪音的解决方法。

当接触器使用一断时间后,经常会遇到这样一个问题,那就是接触器边的很不稳定,吸合的时候出现噪音和振动,甚至有时候会出现接触器连续跳动,导致触头烧毁,无法使用。遇到这种情况的原因有如下:

1. 检查接触器线圈的电源线及紧固件(螺丝)是否有松动,如果有松动要及时拧紧控制电源螺丝,如果电源螺丝没有松动那将进行下一项检查。

2. 检测接触器线圈焊接点是否松动,因为接触器在吸合和释放的动作时会将原本焊接在接线脚上的漆包线震松,导致接触器接触不良出现连续吸合。另外还需要检查接线脚上的线头是否被氧化,因为在焊接接触器线圈的时候很多工厂采用焊锡膏进行焊接,因为焊锡膏的腐蚀性很强,当焊锡膏经洛铁高温后会氧化到漆包线上,时间一长就会出现铜绿,二次氧化腐蚀后线圈就会容易断开,如果不仔细查看是看不到漆包线其实已经断开,出现的问题是线圈看上去是好的,但不通电。

3. 检测铁芯平面是否有污垢,因为泰西电气接触器的铁芯在出厂前都有搽防锈油,如果在环境比较恶劣的情况下(灰尘大)灰尘将附着在铁芯表面,导致镜平面不平整,然后就会出现上面所说的问题,铁芯有震动,有噪音,建议采用稀酒精搽去表面污垢即可,不要使用毛巾,棉花等直接搽铁芯表面。

4. 检查交流接触器接触器铁芯分磁环是否掉落,如果铁芯分磁环掉落,也会出现接触器震动以及噪音,解决方法是寻找掉落的铁芯分磁环,如果找到将其镶嵌在铁芯分磁环槽里即可,若找不到 可使用铁芯分磁环槽差不多粗的铜丝将其按铁芯分磁环槽饶一圈,将铜丝两端链接在一块即可。
