  • 一、适用范围

    TXB7S-63带分励脱扣断路器——IC卡预付费电表用小型断路器(又称为电表费控断路器),具有智能分励脱扣功能,适用于交流50Hz(或 60Hz),额定工作电压为230/400V,额定电流63A的线路中,对线路进行远距离控制分断或自动信号控制分断,同时 对线路起过载和短路保护作用,也可以作为线路的不频繁操作转换之用。目前,广泛应用于IC卡预付费电度表配套使用 来控制线路的通断。
    断路器符合IEC60898、GB10963、GB14048.2标准,具有国际先进水平。

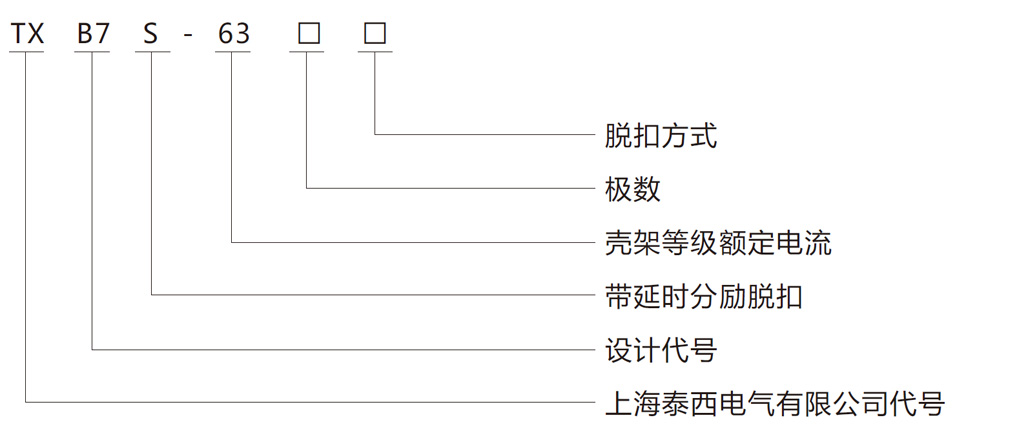

    二、型号及其含义

    三、产品特点

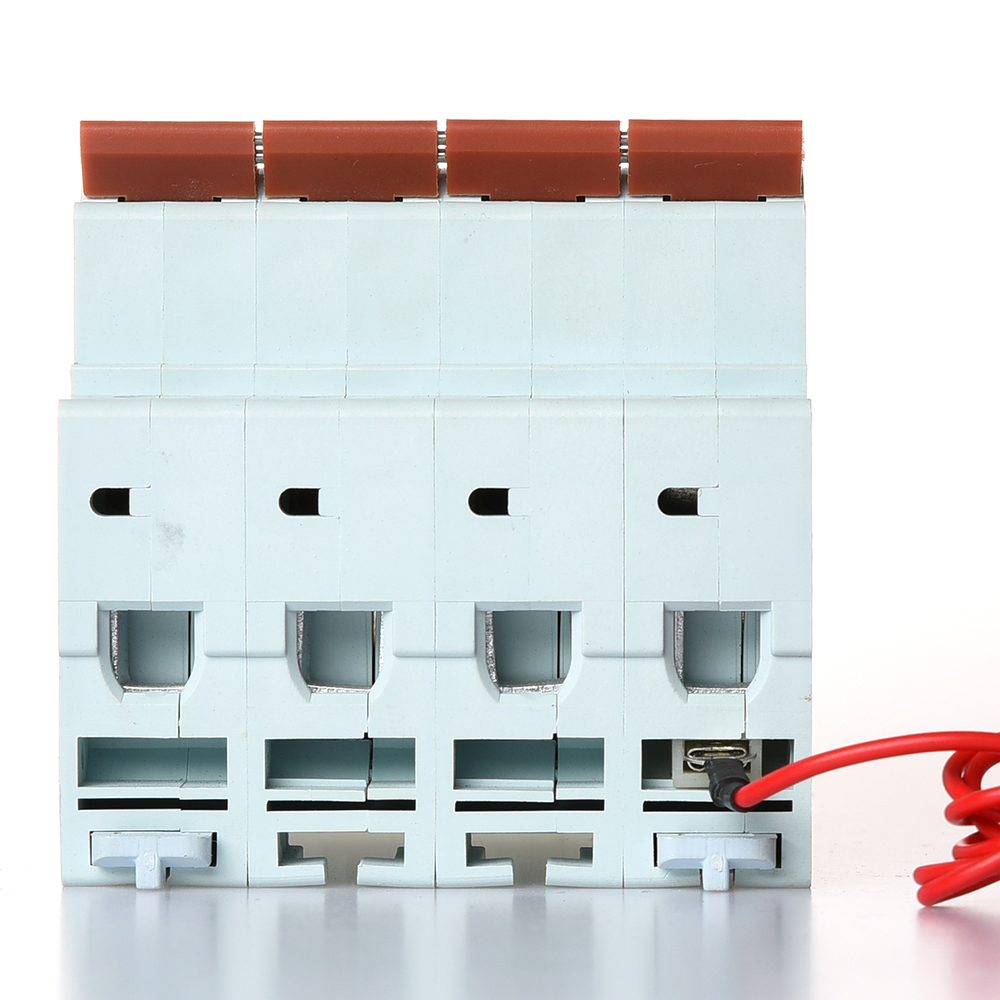

    TXB7S-63带分励脱扣断路器( IC卡预付费电表专用断路器)由TXB7N小型断路器和智能模块分励脱扣器组装而成。有瞬时脱扣和延时脱扣 两种方式。
    外壳采用阻燃型耐弧高强度新型塑料制成,故耐冲击强度和阻燃性能良好。
    触头系统采用电动斥力机构,大大提高了断路器的分断能力,使其断路器的功能更加完善可靠,L极具有电磁保护和热 保护功能,N极具有电磁保护功能,S极具有分励脱扣功能。
    全自动绕线的分励脱扣线圈经受3300V(1.2/50μs)电压试验,满足CEI28-6的绝缘等级Ⅲ。
    分励脱扣寿命超过4000次。
    分励脱扣线圈具有限流作用,确保线圈在分励脱扣线路中所吸收的电流,在一个可靠的安全值以内,能有效预防实际使 用过程中线圈烧毁现象。
    分励脱扣装置单独设计成一极,抗干扰能力强,能有效预防分励脱扣器在电磁干扰和热干扰下的误动作。
    预付费电表断路器是专为单相、三相四线IC卡电能表配套使用而设计的,它具有反时限过载保护和短路保护功能能接收 IC卡电能表的信号切断电路,防止用户拖欠电费,已广泛用于国家电网一户一表改造工程中。

    四、结构特点

    TXB7S-63带分励脱扣断路器(电表费控断路器)延时分励脱扣动作特性断路器的工作电压为70%~110%范围的任何值,使用时通过信 号线给断路器和智能分励脱扣器极上施加控制电压,即信号电压(可由远端控制线路或IC卡电度表提供)然后将断路器 手柄推向闭合位置合闸。当需要远程控制(或IC卡电度表欠费时)可以通过控制系统断开控制电压,断路器应能在 0.5s≤t≤2s可靠分断,同时断路器还具备短路和过载功能。

    额定电流 6A、10A、16A、20A、25A、32A、40A、50A、63A
    极数 1P+N / 3P+N
    额定工作电压 1P+N 230V
    3P+N 400V
    频率 50Hz
    工作电压范围 65%~120% Un
    分断能力 6KA / 4.5KA
    脱扣曲线 B、C、D
    延时动作时间(智能分励脱扣时间) 0.5s~2s
    机械寿命 10000次
    电气寿命 2000次
    限流等级 3
    冲击耐受电压 6kV
    环境 -5℃~40℃
    接线 隧道式接线端子
    安装 上下锁定夹,安装更方便
    壳架等级额定电流Inm(A) 额定电流In(A) 极数 额定电压Ue(V) 额定短路分断能力Icn(A)
    63 6,10,16,20
    25,32,40
    1P+N 230 6000
    3P+N 400
    50,63 1P+N 230 4500
    3P+N 400
    试验 形式 试验电流 起始状态 脱扣或不脱扣时间极限 预期结果
    a B、C、D 1.13In 冷态 t≤1h 不脱扣
    b B、C、D 1.45In 紧接着a项 t<1h 脱扣
    c B、C、D 2.55In 冷态 1s<t<60s(In≤32A)
    1s<t<120s(In>32A)
    脱扣
    d B 3In 冷态 t≤0.1s 不脱扣
    C 5In
    D 10In
    e B 5In 冷态 t<0.1s 脱扣
    C 10In
    D 20In

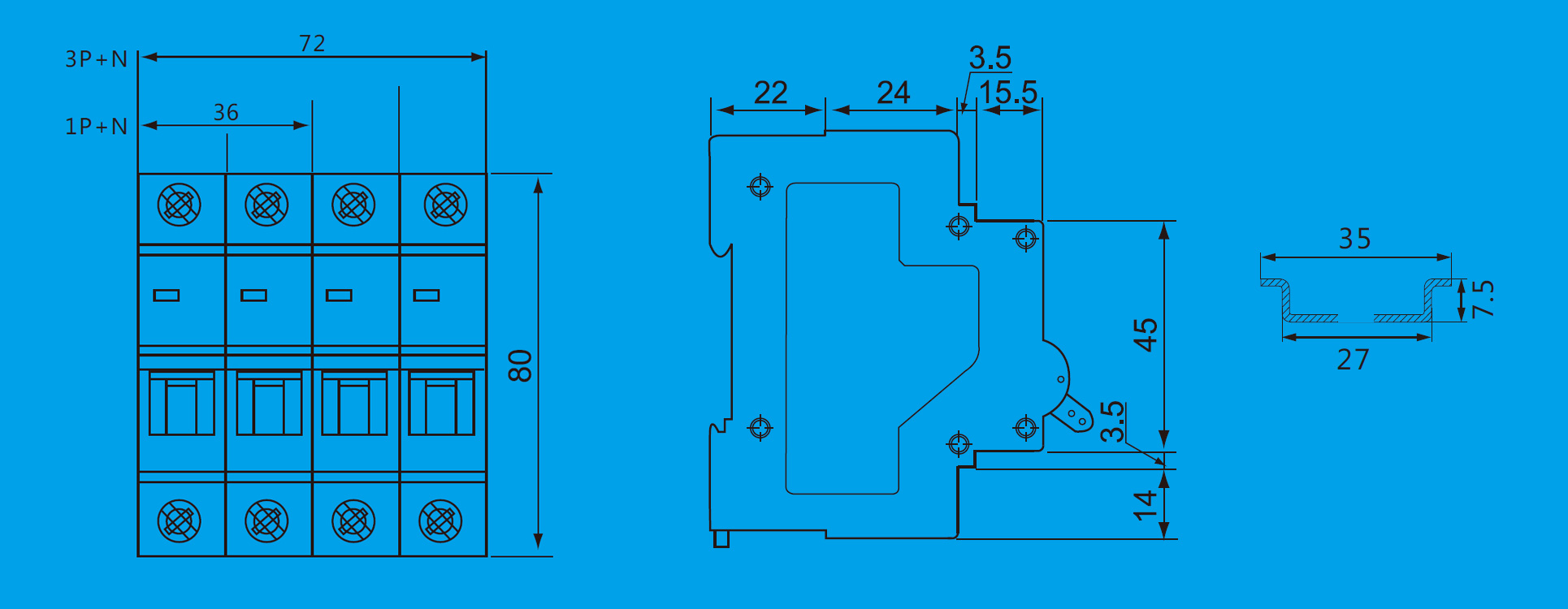

    五、外形及安装尺寸

  • 尺寸

    产品尺寸
    (长x宽x高)(mm)
    外盒尺寸
    (长x宽x高)(mm)
    外箱尺寸
    (长x宽x高)(mm)

    225*85*80 440*240*260
    80*36*74/1P+N

    80*72*74/3P+N

    重量

    产品净重(kg) 整盒重量 整箱重量

    1.8kg 18.5kg
    0.282/1P+N

    0.588/3P+N
    注:产品根据不同质量规格,重量会有些误差,上表重量只做参考,实际以发货实重为准。

    装箱数

    产品装盒数 产品装箱数(常规) 产品装箱数(出口)



    6只/1p+N 60只/1P+N



    3只/3P+N 30只1P+N
