  • 一、适用范围

    DZ47S-125分励脱扣断路器(预付费电能表专用开关)(以下简称断路器)。该产品适用于交流50Hz或60Hz,额定工作电压230V/400V,额定电 流为12SA及以下的控制线路中,对线路进行远距离控制分断及自动信号控制分断,同时对线路起过载和短路的保护作 用,也可在正常懦况下作为线路不频繁操作转换之用。目前这种小型断路器广泛用于单相/三相智能预付费电能表(如IC卡)的配套使用, 以实现控制线路的通断。该系列产品具有分断能力高、体积小、重量轻、部件通用性强、外形美观等优点,标准导轨安 装,使用方便。 断路器符合GB10963.1, IEC60898-1标准。

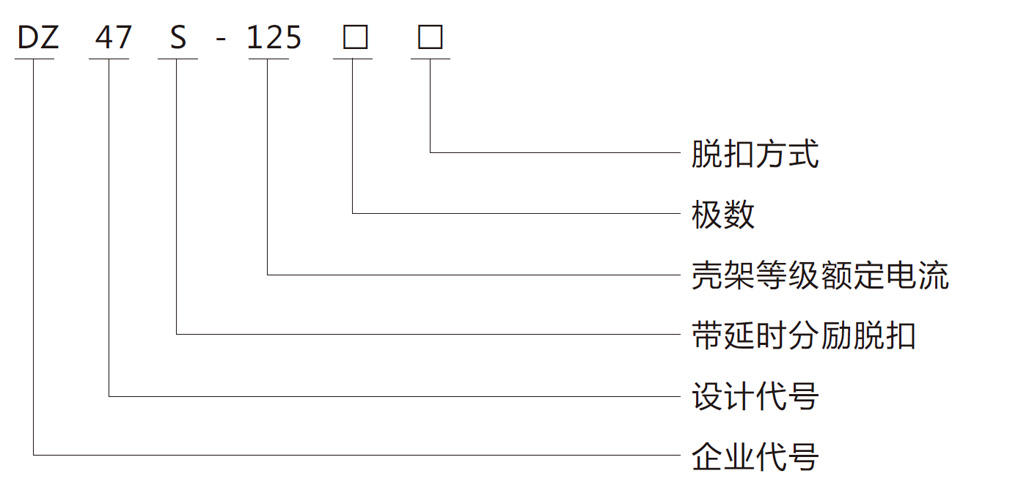

    二、型号及其含义

    三、技术参数

    ■ 额定电流:63,80,100,125A
    ■ 极数:1P+N/3P+N
    ■ 额定工作电压:1P+N 230V;3P+N 400V
    ■ 频率:50Hz
    ■ 工作电压范围:(65%~120%)Un
    ■ 分断能力:230V(1P+N), 400V(3P+N);
    ■ 延时动作时间(智能分励脱扣时间):0.5s~2s
    ■ 复位时间:<30s
    ■ 机械寿命:10000次
    ■ 电气寿命:2000次
    ■ 限流等级:3
    ■ 冲击耐受电压:6kV
    ■ 绝缘强度:能承受2500V,历时1min工频耐压
    ■ 防护等级:IP20
    ■ 使用环境温度:-30℃~60℃
    ■ 抗湿热性:2类(温度55℃时相对湿度95%)
    ■ 接线:端子接线面积,适用于50mm²及以下导线
      □ 隧道式接线端子,上下锁定夹,安装更方便接线端子拧紧扭矩3.5N·m。
    ■ 信号连接导线
      □ 信号线位于断路器底部
      □ 独立信号线截面积0.5mm²,长度1米,可根据客户需求定制信号线长度
    ■ 符合标准:GB10963.1
    ■ 符合认证:CCC
    ■ 脱扣特性:C型曲线
      □ 保护常规负载和配电线缆
      □ 脱扣特性:瞬时脱扣范围(5~10)In

    四、正常工作条件和安装条件

    ■ 周围空气温度-5℃~+40℃,且24h内的平均温度不超过+35℃。
    ■ 安装地点海拔高度应不超过2000m。
    ■ 大气相对湿度在周围空气温度为+40℃时不超过50%,在较低温度下可以允许有较高的相对湿度;对由于温度变化 可能偶尔产生适度的凝露,应采取特殊措施。
    ■ 污染等级:2级。
    ■ 安装平面于垂直面的倾斜度不超过±5°。
    ■ 安装条件:安装在无明显摇动和撞击振动的场所,无爆炸危险的介质中,且介质中无足以腐蚀金属和破坏绝缘的气
    体与导电尘埃,无雨雪侵袭的地方。
    ■ 安装方式:采用标准安装轨(TH35-7.5型)安装。安装时一般采用垂直安装,手柄向上为接通电源位置。
    ■ 安装类别:Ⅲ 级。

    过电流保护特性

    额定电流
    In(A)
    起始状态 试验电流 规定时间 预期结果 备注
    In=63A In>63A
    63
    80
    100
    冷态 0.5In t≤1h t≤2h 不脱扣
    紧接着前项
    试验后进行
    1.30In t<1h t<2h 脱扣 电流立即上升到规定值
    冷态 8In t≤0.2s 不脱扣 通过闭合辅助开关接通电流
    冷态 12In t< 0.2s 脱扣 通过闭合辅助开关接通电流

    规格和技术参数

    型号 极数 额定工作电压(V) 额定电流(A) 信号控制脱扣动作时间(t)
    DZ47S-125 1P+N 230 63、80、100、125 0.5s≤t<3s
    3P+N 400 63、80、100、125

    接线:DZ47S-125分励脱扣断路器(预付费电能表专用开关)适用于35mm²导线及以下连接,使用时参照下表选取导线截面积,接线端子拧紧扭矩3.5N·

    额定电流In(A) 铜导线标称截面积(mm²)
    63 16
    80 25
    100 35

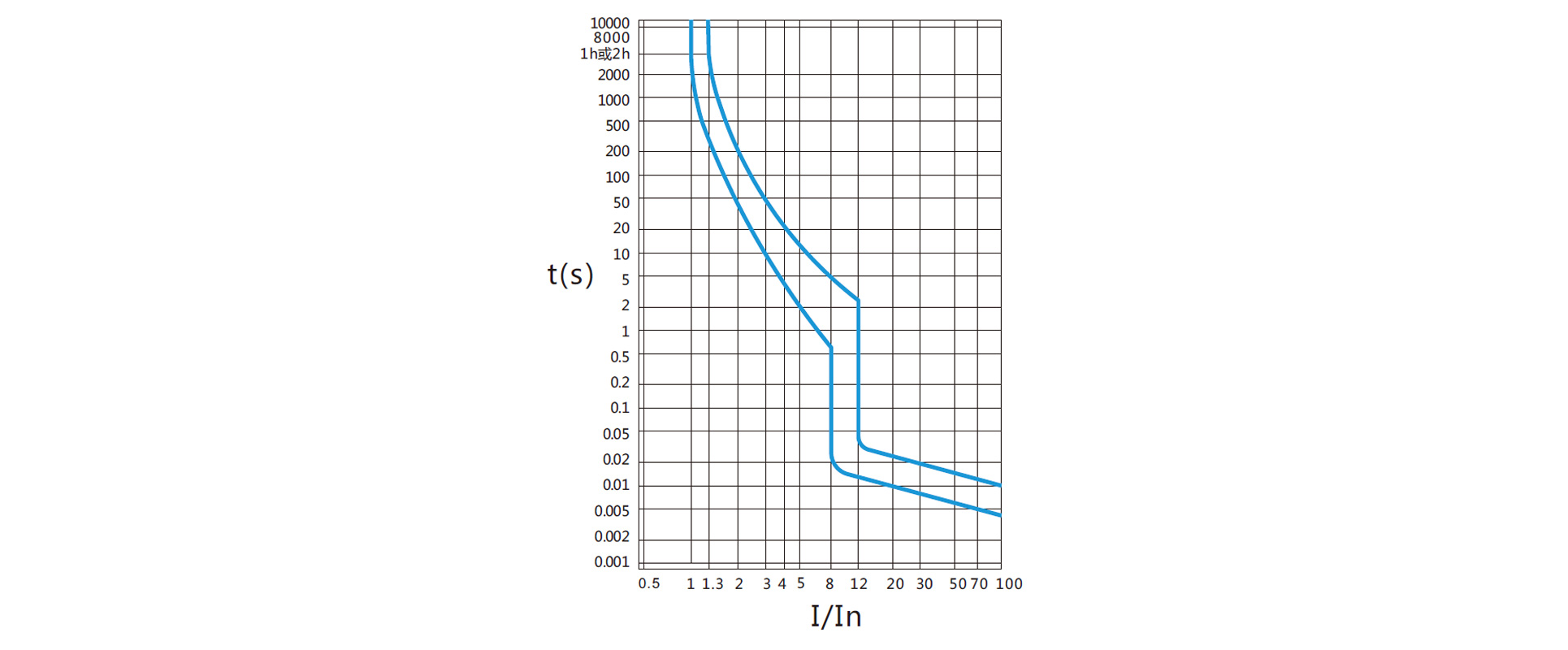

    五、过电流脱扣特征曲线

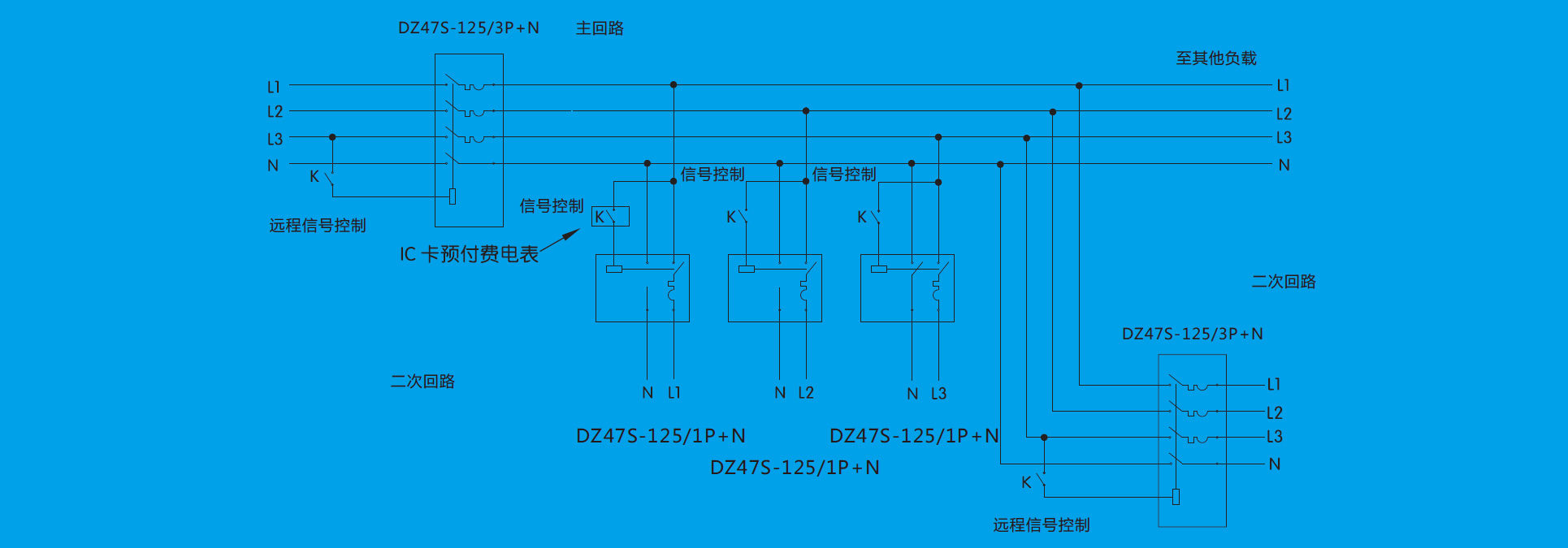

    六、应用示例

    七、结构特点与工作原理

    DZ47S-125结构

    本断路器由DZ47-125塑料外壳式断路器和信号控制脱扣器组装而成。
    DZ47-125塑料外壳式断路器主要由绝缘外壳、操作系统、触头系统、热磁系统和灭弧系统等组成。信号控制脱扣器由 信号输入端口、信号电压检测电路、延时控制电路和脱扣机构等组成。塑料外壳式断路器和信号控制脱扣器之间通过推 杆进行联动。

    DZ47S-125断路器分励脱扣装置特点如下:

    断路器操作机构为带储能式自由脱扣机构,触头快速闭合,克服了因人力操作手柄速度快慢带来的不利影响,大大提 高了产品使用寿命;在正常工作时,触头只能停留在闭合或断开位置。壳体和部件均采用高阻燃、耐高温、耐冲击塑料 制成。信号控制脱扣器由可控硅、电磁脱扣器等组成驱动元件。分断能力高,可达6kA。
    信号控制脱扣器由信号输入端口、信号处理系统与电磁脱扣器组成,通过外接信号线,可以实现远程信号控制。
    产品体积小、重量轻、模数化。外观独特,合理利用了有效的空间布局。
    标准导轨安装,方便省时。

    DZ47S-125工作原理:

    使用时通过信号输入端口给断路器的信号控制脱扣器加上控制电压,即信号电压(可由远端控制线路提供),然后将断路 器手柄推向闭合位置,通过操作机构带动动触头向静触头运行并与静触头可靠接触,此时线路接通。当线路发生过载故 障时,过载电流使双金属元件弯曲,过载脱扣器动作,推动锁定机构动作,从而实现分断线路。当线路发生短路故障 时,短路电流使瞬时脱扣器动作,推动锁定机构动作实现分断功能。当因为某种需要,必须立即切断线路时,可以通过 远程控制系统断开控制电压,此时信号电压检测电路得到信号后,对脱扣线圈输出电压信号,推动锁定机构动作,实现 分断功能。因此该产品在不同的线路状态下均能达到分断的目的。
    标准导轨安装,方便省时。

    八、外形及安装尺寸

  • 尺寸

    产品尺寸
    (长x宽x高)(mm)
    外盒尺寸
    (长x宽x高)(mm)
    外箱尺寸
    (长x宽x高)(mm)
    81*27*75/1P 335*90*80 480*355*200
    81*54*75/2P
    81*81*75/3P
    81*108*75/4P

    重量

    产品净重(kg) 整盒重量 整箱重量

    1.8kg 18.5kg
    0.282/1P+N

    0.588/3P+N
    注:产品根据不同质量规格,重量会有些误差,上表重量只做参考,实际以发货实重为准。

    装箱数

    产品装盒数 产品装箱数(常规) 产品装箱数(出口)



    6只/1p+N 60只/1P+N



    3只/3P+N 30只/3P+N
