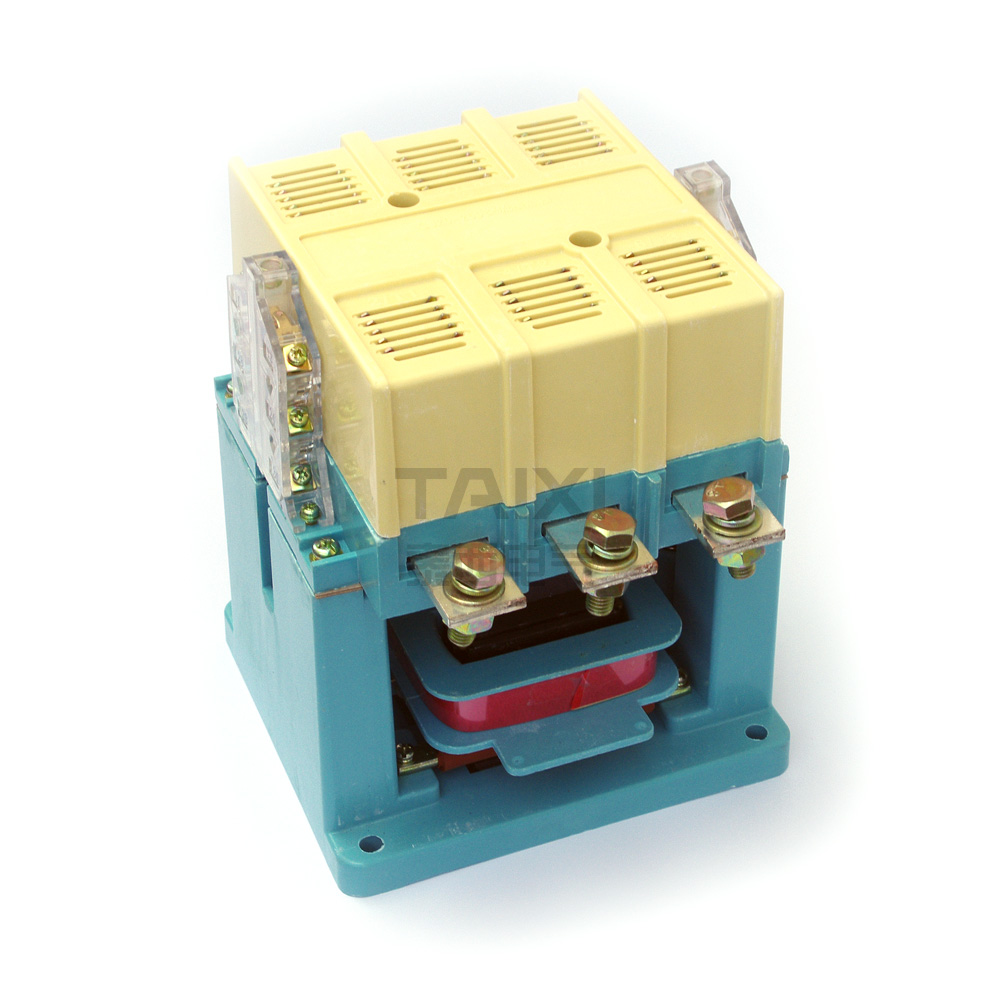

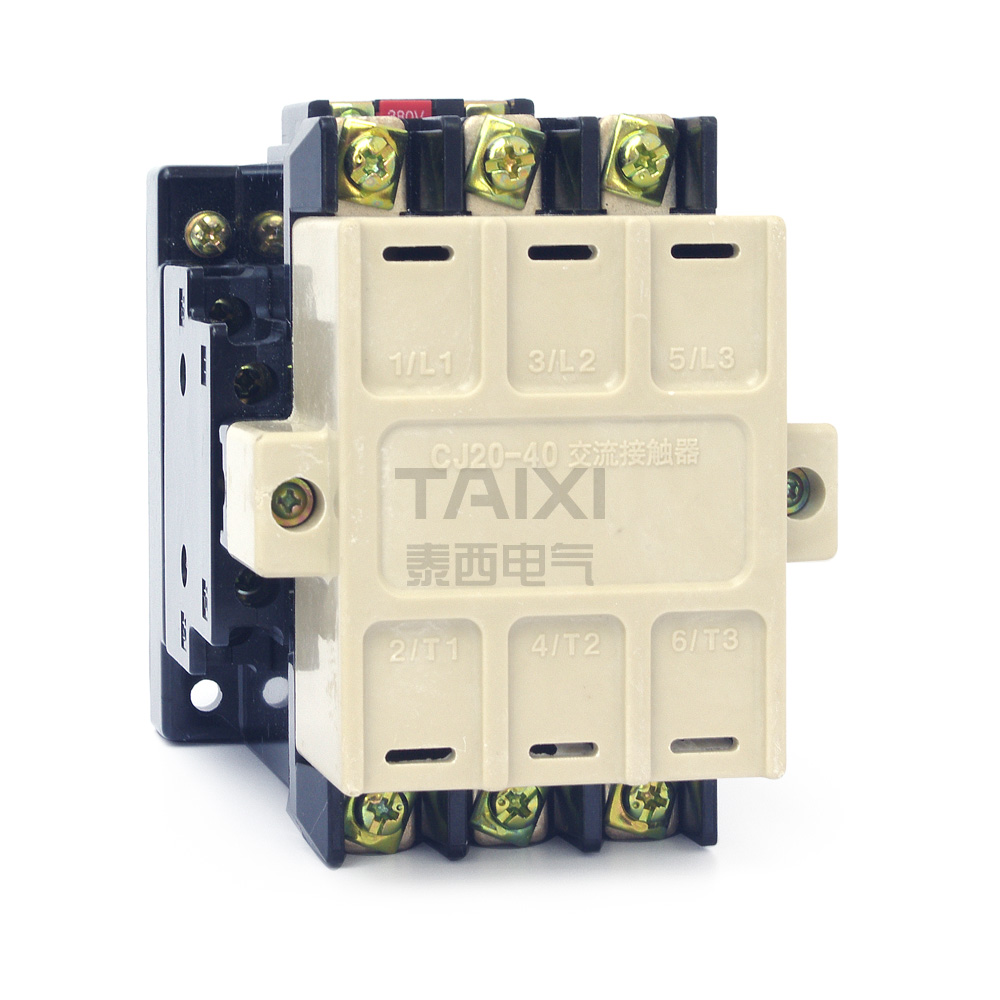

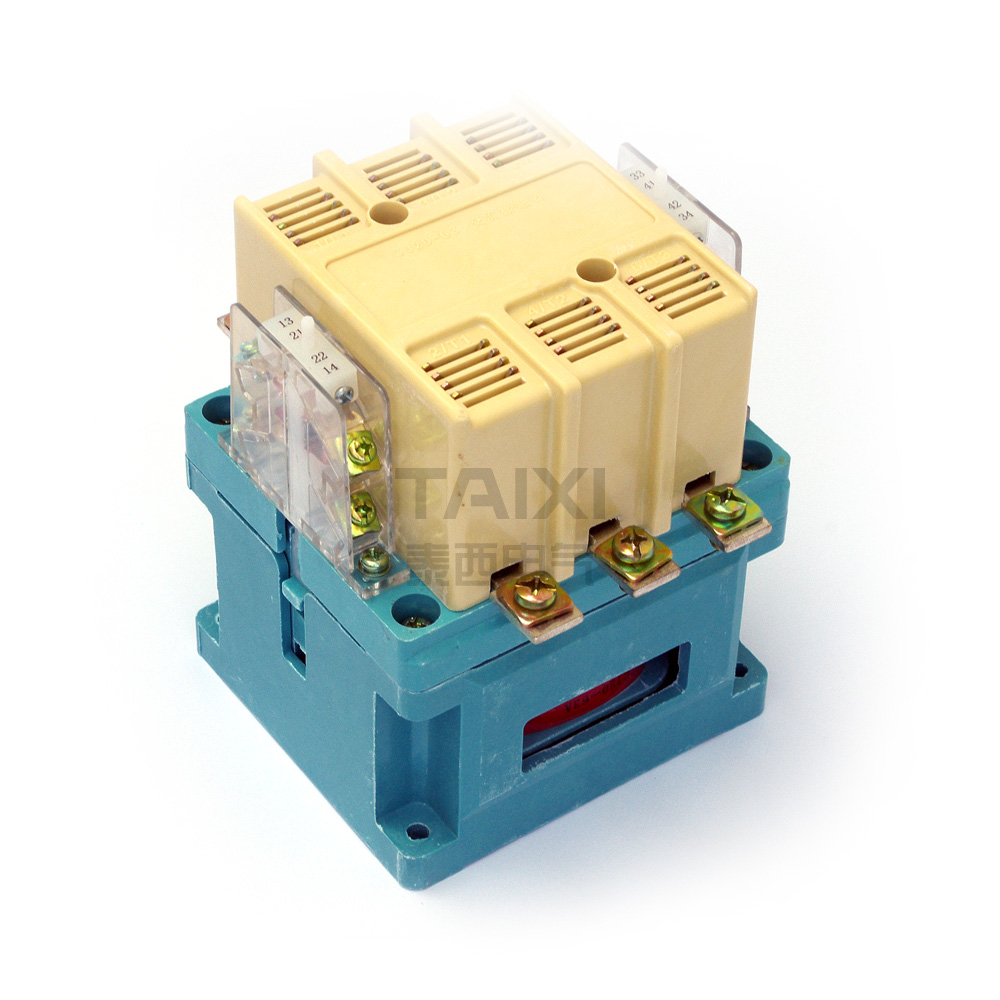

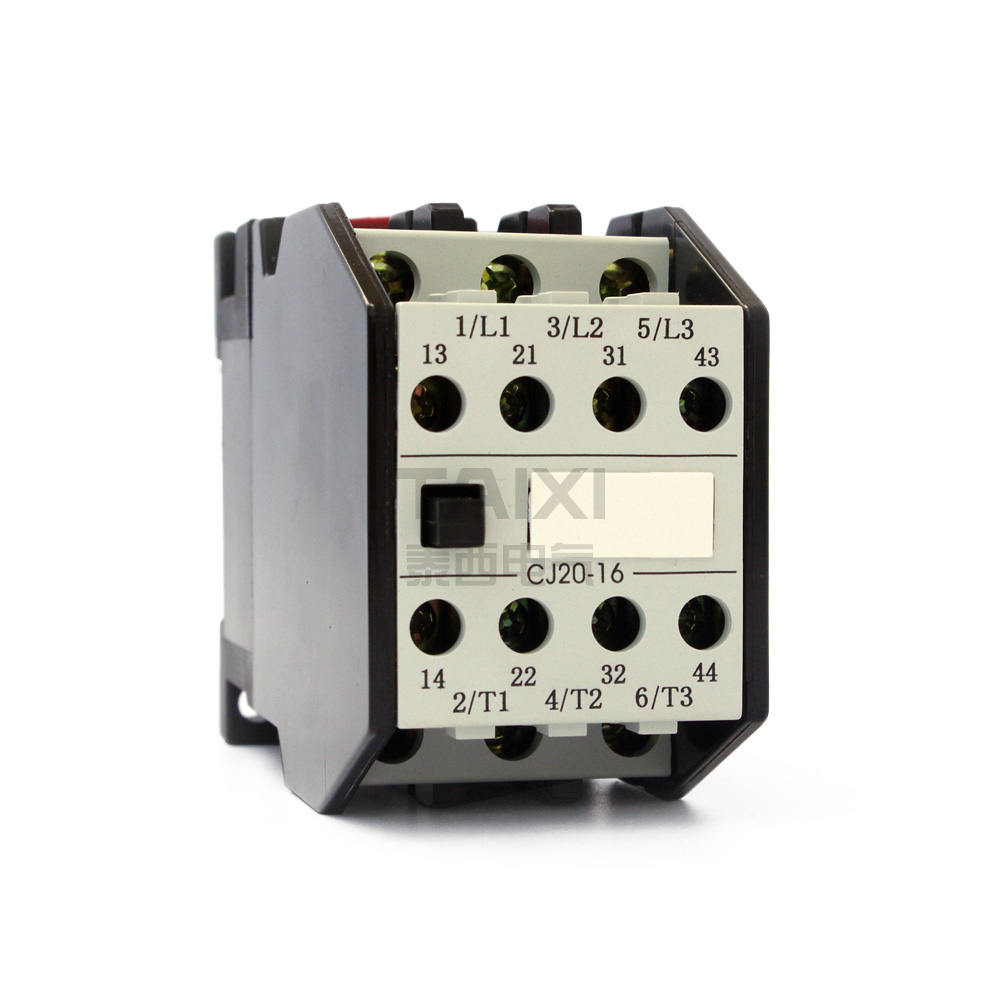

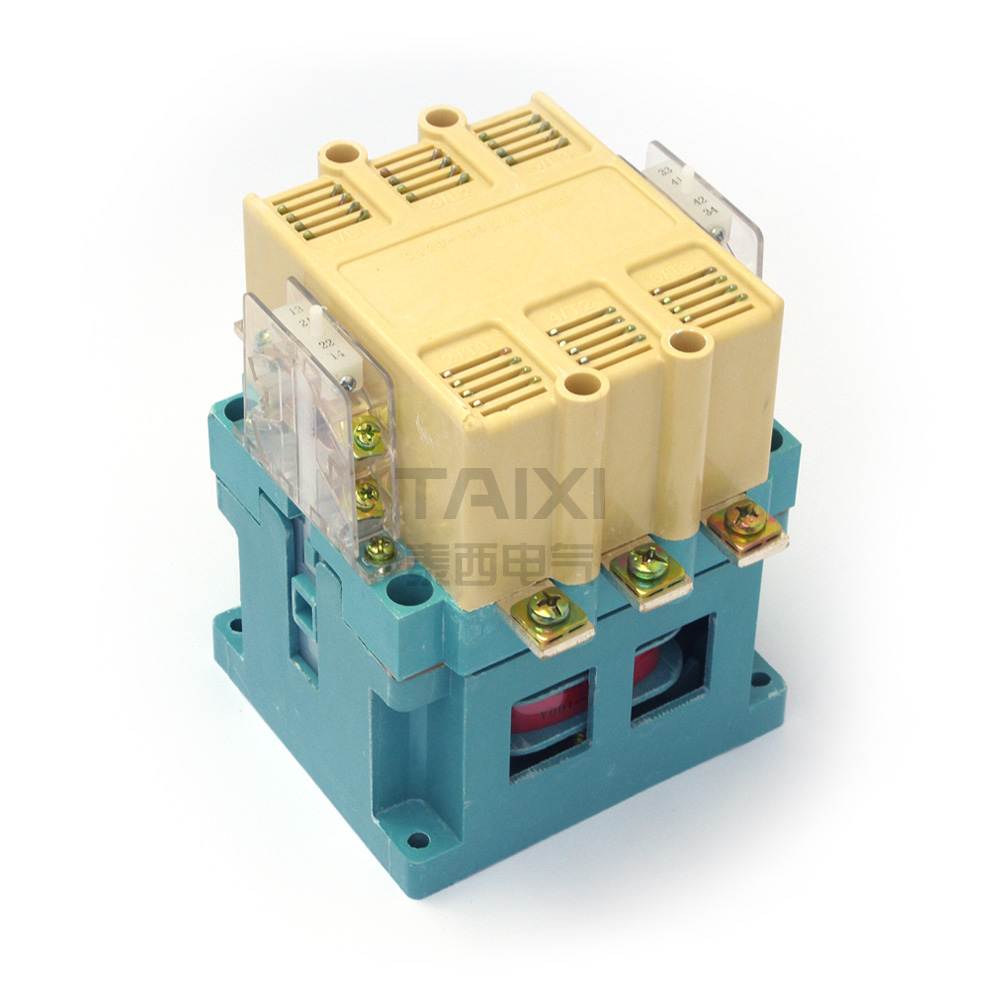

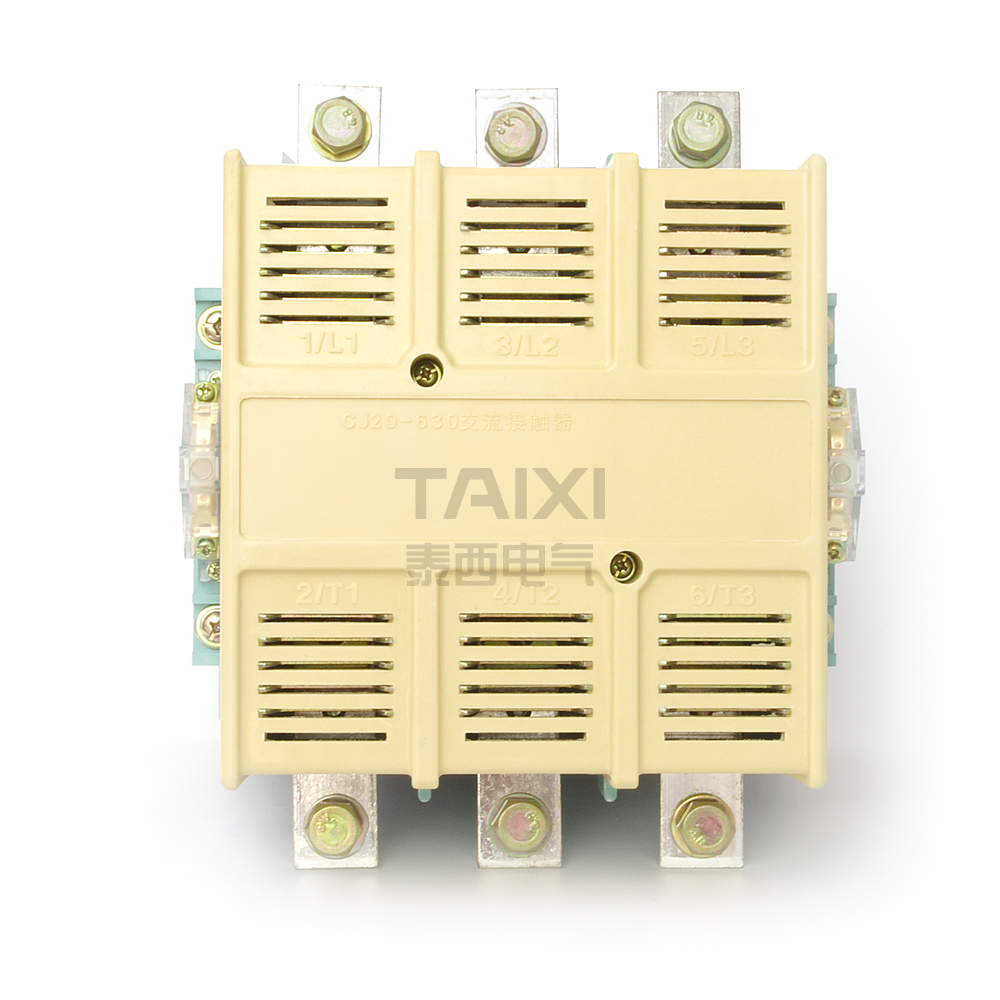

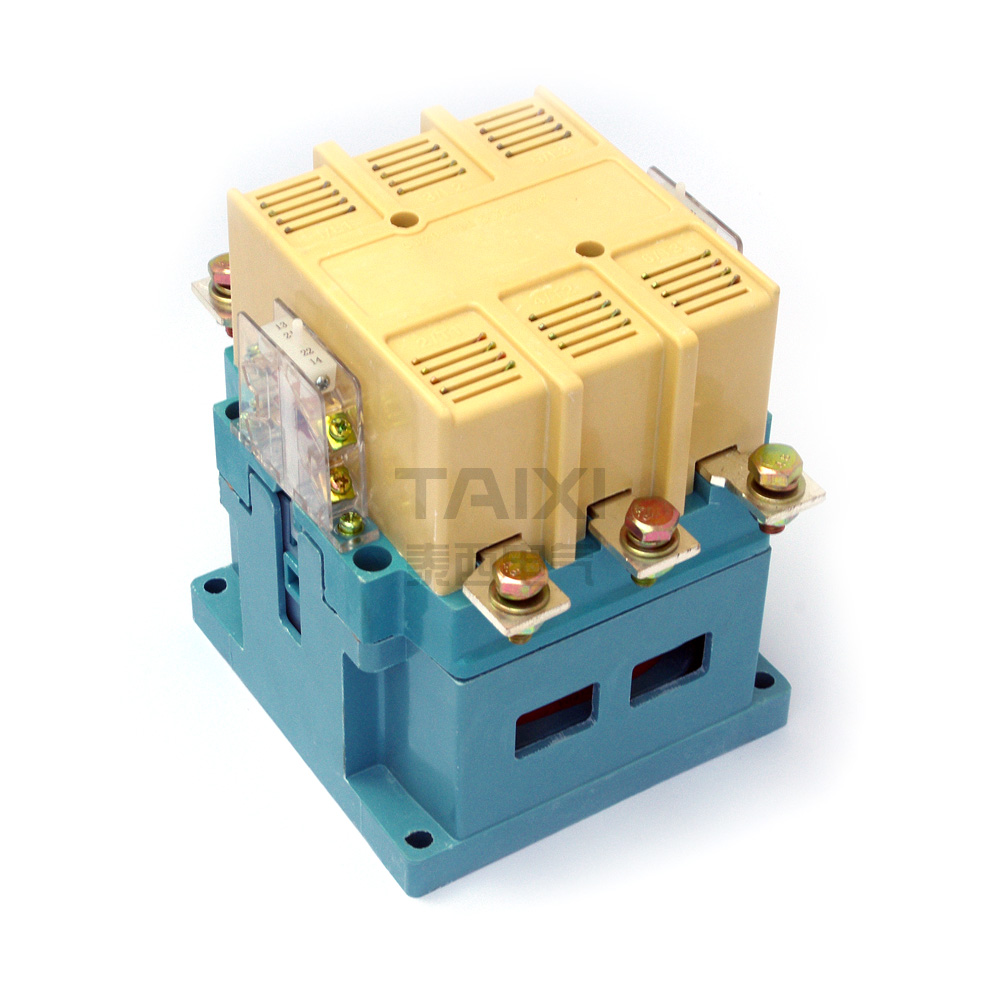

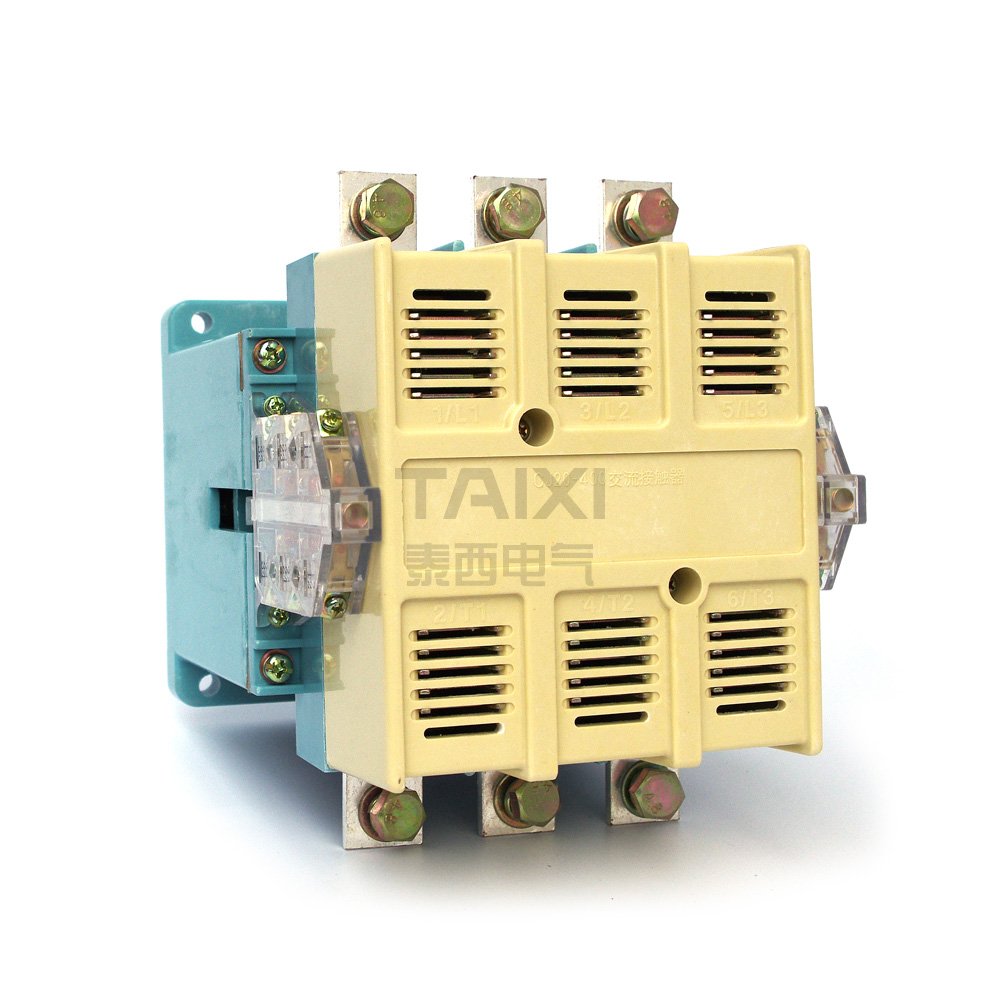

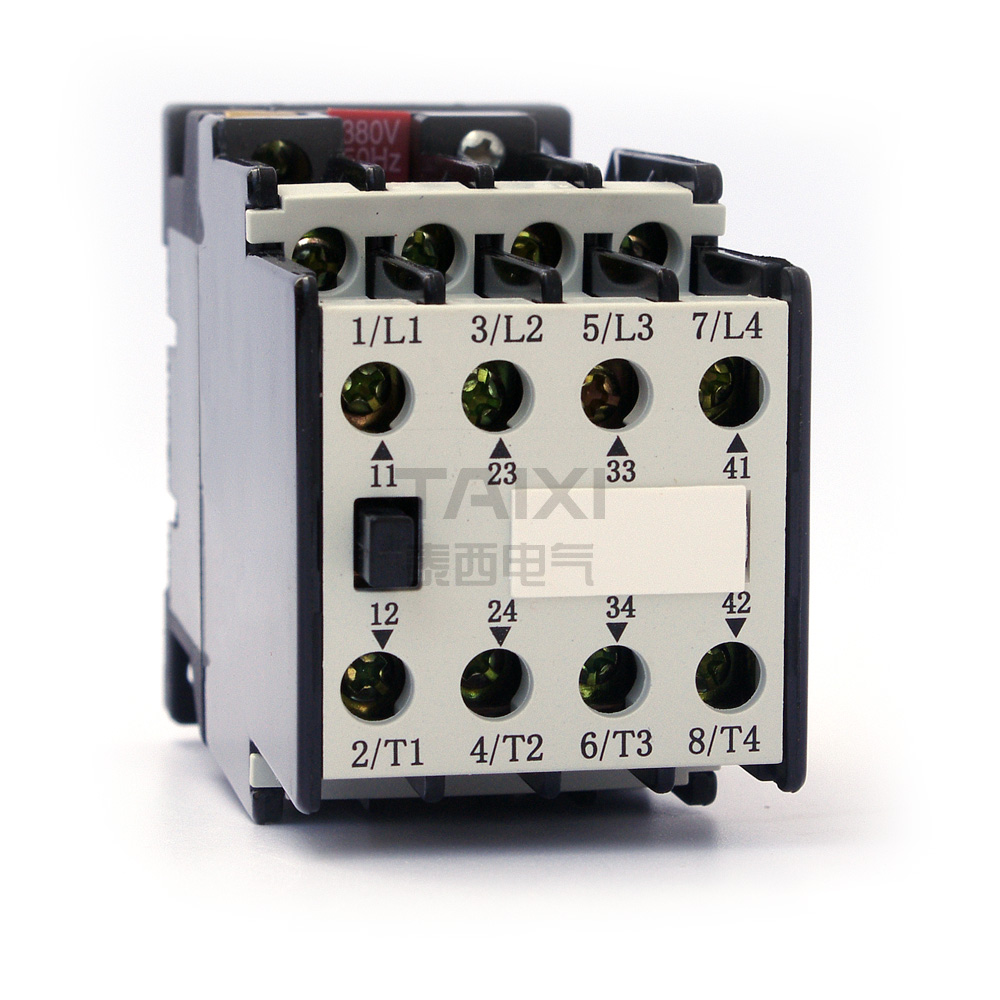

  • 一、适用范围

    CJ20系列交流接触器(以下简称接触器),主要用于交流50Hz(或60Hz),额定工作电压至660V,额定工作电流至630A的电路中,供远距离接通和分断电路之用,并可与适当的热过载继电器组合,以保护可能发生操作过负荷的电路。 接触器符合IEC60947-4-1、GB14048.4标准。

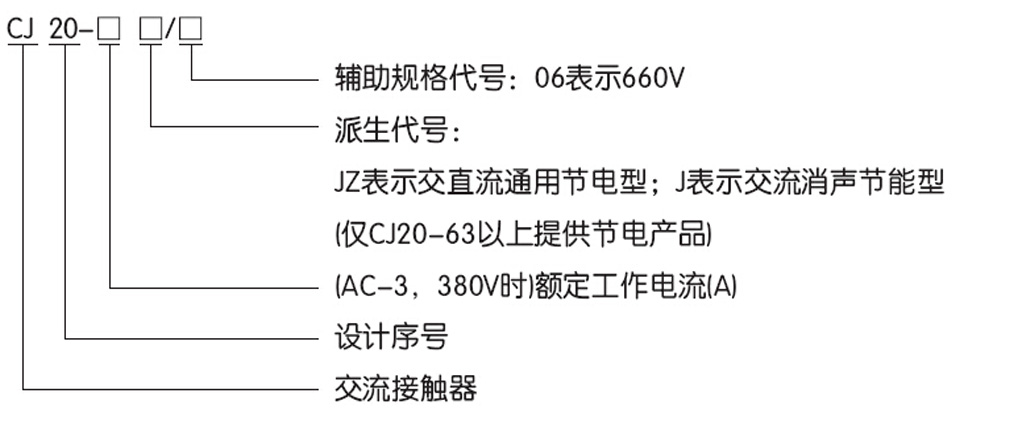

    二、产品型号及其含义

    三、正常工作条件和安装条件

    周围空气温度为:-5℃+40℃,24小时内其平均值不超过+35℃。
    海拔高度:不超过2000m。
    大气条件:最高温度+40℃时,空气的相对湿度不超过50%;在较低温度下可以允许有较高的相对 湿度,例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。
    污染等级:3级。
    安装类别:Ⅲ类。
    安装条件:安装面与垂直面倾斜度不大于±5°。
    冲击振动:产品应安装和使用在无显著摇动、冲击和振动的地方。

    四、主要参数及技术性能

    线圈额定控制电源电压Us为: 交流50Hz,110V、127V、220V、380V;直流:110V、220V 机械寿命:CJ20-10、16、25、40、63、100、160为1000万次,CJ20-250、400、630为600万次。 节电产品节电率(见表1)。

    表 1

    产品型号

    CJ20-63~160JZ

    CJ20-630J

    CJ20-250~630JZ

    节电率%

    90

    95

    95

    接触器的主要参数及技术性能指标(见表2)。

    表 2

    接触器
    型号
    额定绝缘
    电压Ui(V)
    约定自由
    空气发热
    电流lth(A)
    AC-3使用类别下可控制的三相
    鼠笼型电动机的最大功率kW
    每小时操
    作循环数次
    /h(AC-3)
    AC-3
    电寿命
    (万次)
    线圈功率
    起动/保持
    VA/VA
    选用的熔断器
    (SCPD)型号
    220V 380V 660V
    CJ20-10 690 10 2.2 4 4 1200 100 65/9 RT16-20
    CJ20-16 16 4.5 7.5 11 62/9 RT16-32
    CJ20-25 25 5.5 11 13 93/14 RT16-50
    CJ20-40 32 11 22 22 175/19 RT16-80
    CJ20-63 40 18 30 35 120 480/57 RT16-160
    CJ20-100 63 28 50 50 570/61 RT16-250
    CJ20-160 100 48 85 85 855/85.5 RT16-315
    CJ20-250 250 80 132 - 600 60 1710/152 RT16-400
    CJ20-400 400 115 200 200 1710/250 RT16-500
    CJ20-630 630 175 300 - 3578/91.2 RT16-630

    辅助触头的触头种类,数量及基本参数(见表3)。

    表 3

    接触器型号 约定自由空气
    发热电流(A)
    额定绝缘
    电压(V)
    额定工作电压(V) 额定工作电流(A) 额定控制容量 触头种类数量
    交流 直流 交流 直流 交流 直流
    CJ20-10~40 10 690 380 220 0.26 0.14 AC-15
    100VA
    DC-13
    30W
    两常开两常闭
    220 110 0.45 0.27
    CJ20-63~160 10 380 220 0.80 0.27 AC-15
    300VA
    DC-13
    60W
    两常开两常闭
    220 110 1.4 0.6
    CJ20-250~630 10 380 220 1.3 0.27 AC-15
    500VA
    DC-13
    60W
    常开 4 3 2
    220 110 2.3 0.6 常闭 2 3 4

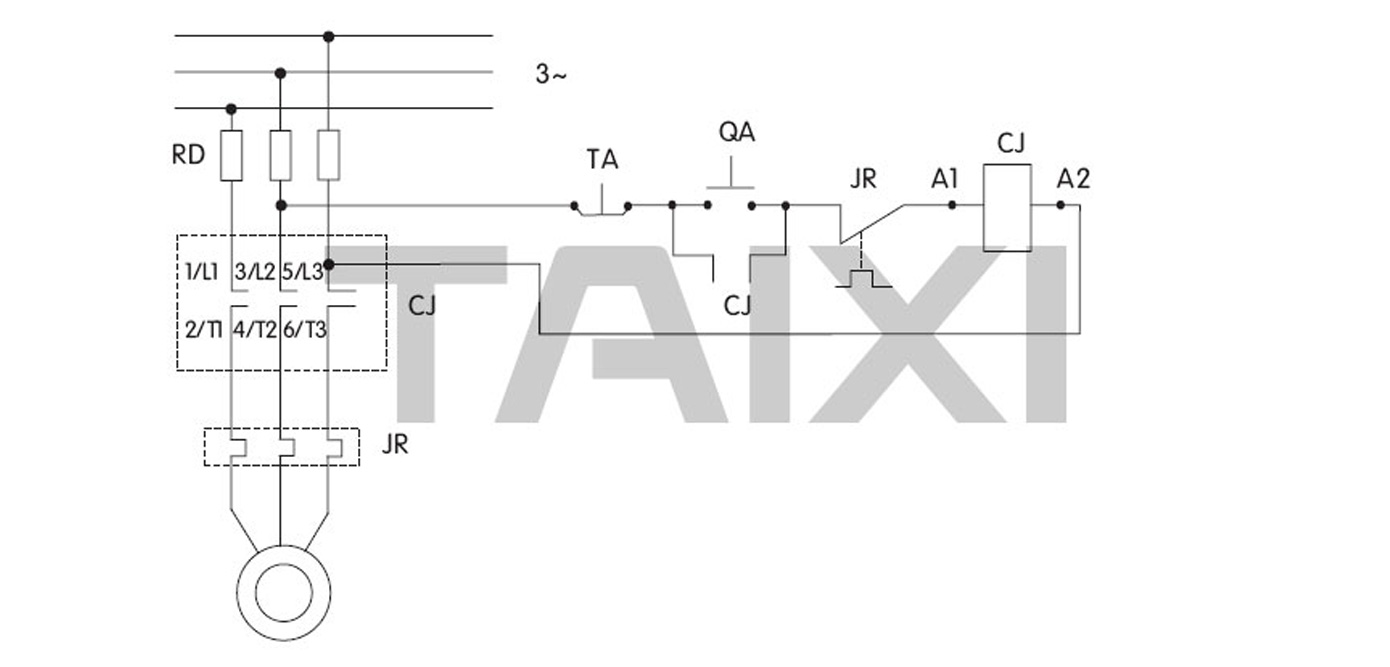

    五、产品接线图

    六、结构特点

    接触器的触头系统为直动式、双断点布置,CJ20-40A及以上辅助触头作为独立组件安装在主触头的两侧,在电气上为分开的。

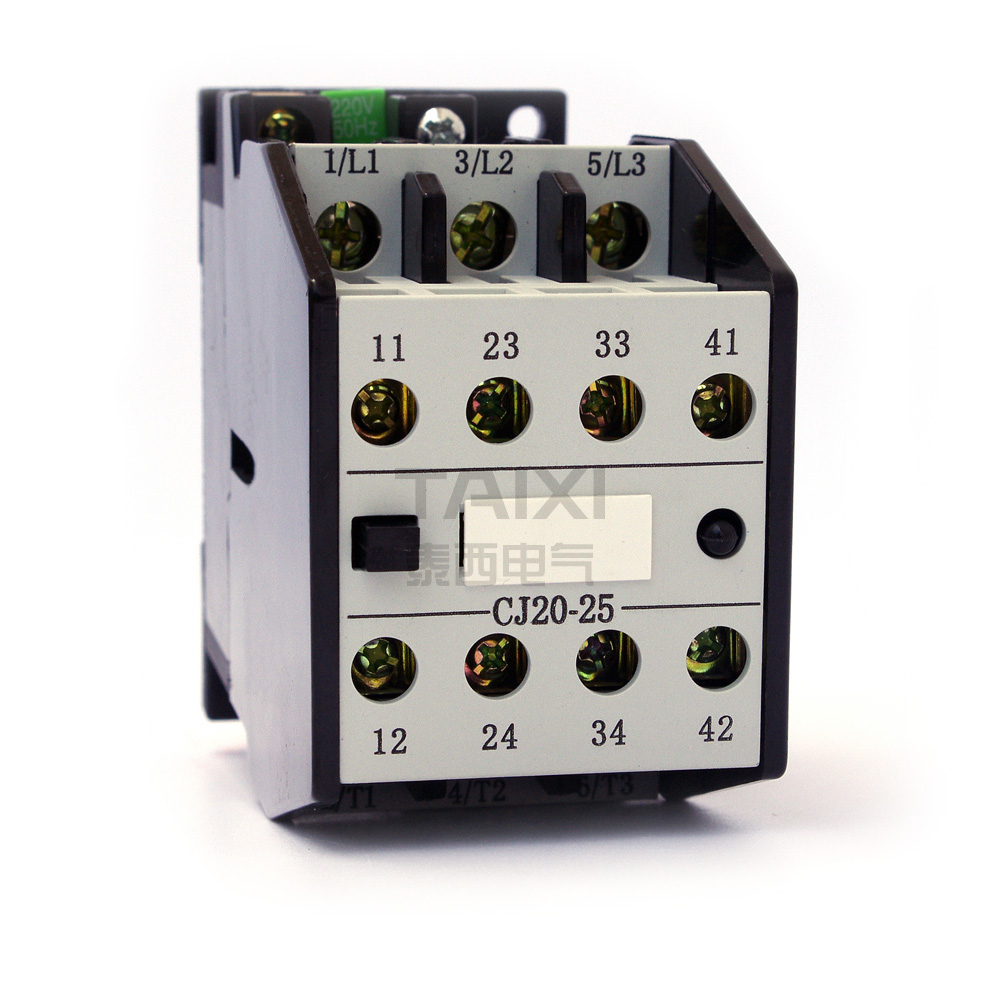

    CJ20-10~25A 产品既可用螺钉安装,也可用35mm标准卡轨安装。
    CJ20-10~16A产品采用双断点简单开断灭弧室,其余均采用多纵缝陶土灭弧罩或栅片灭弧罩,具有分断能力高、可靠性高的优点。
    CJ20-63~630节电产品具有直流通用节电模块,不仅可以派生消声节能产品或直流操作产品,而且不占用辅助触头,从而大大提高了产品的可靠性和寿命。

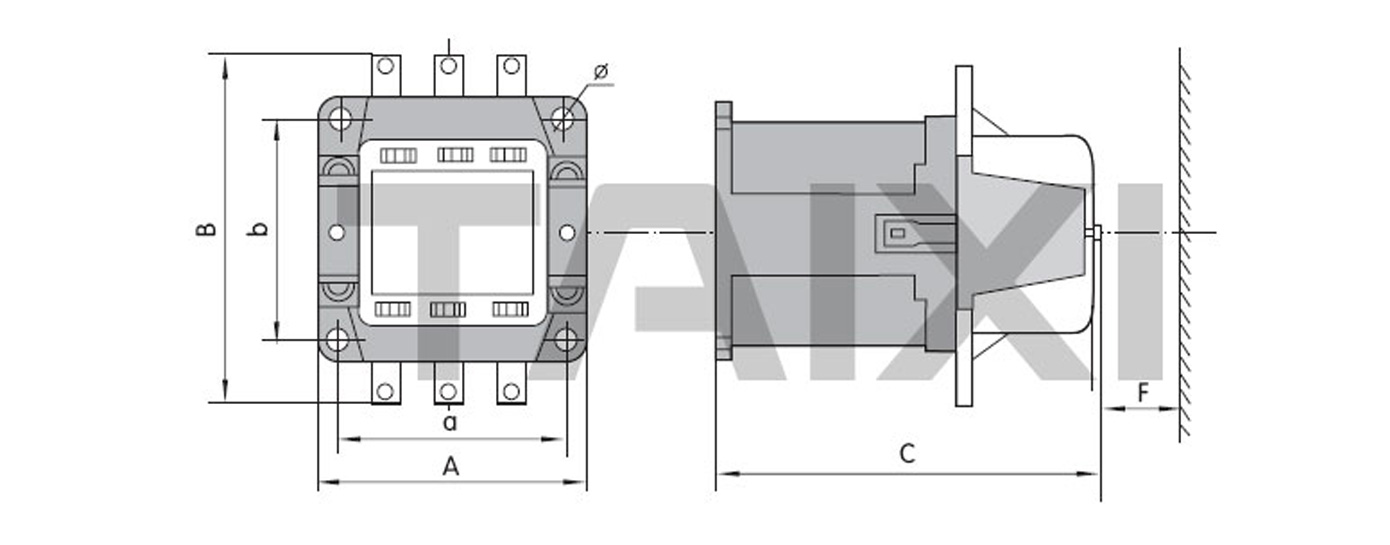

    七、外形及安装尺寸

    表 4 mm

    型号 A B C a b f Φ
    CJ20-10 44.5 67.5 107 35±0.31 55±0.37 10 5
    CJ20-16 44.5 73 116.5 35±0.31 60±0.37 10 5
    CJ20-25 53 91 122 40±0.31 80±0.37 10 5
    CJ20-40 87 112.5 125 70±0.31 80±0.37 30 5
    CJ20-63 116 142 146 100±0.4 90±0.4 60 5.8
    CJ20-100 122 147 154 108±0.435 92±0.435 70 7
    CJ20-160 146 187 178 130±0.5 130±0.5 100 9
    250 190 235 230 160±0.5 150±0.5 110 9
    400 190 235 230 160±0.5 150±0.5 110 9
    630 245 294 272 210±0.5 180±0.5 120 11
