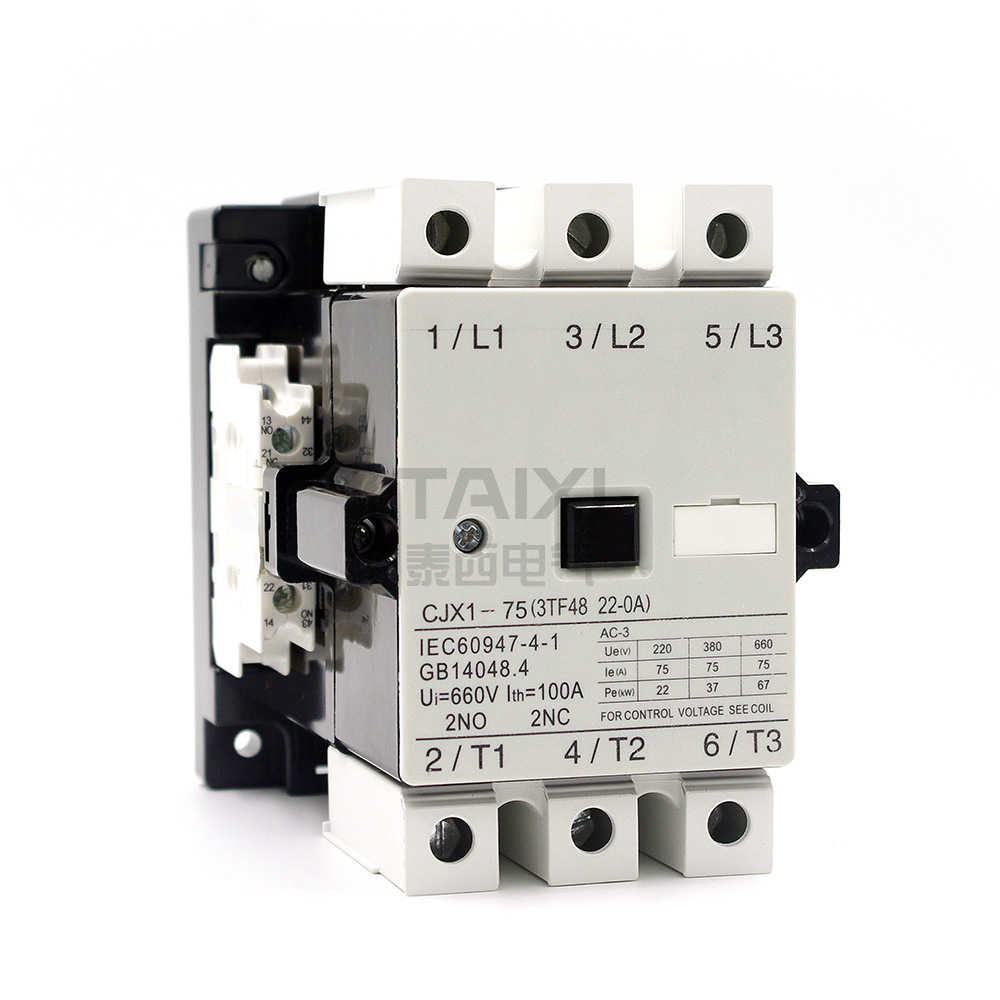

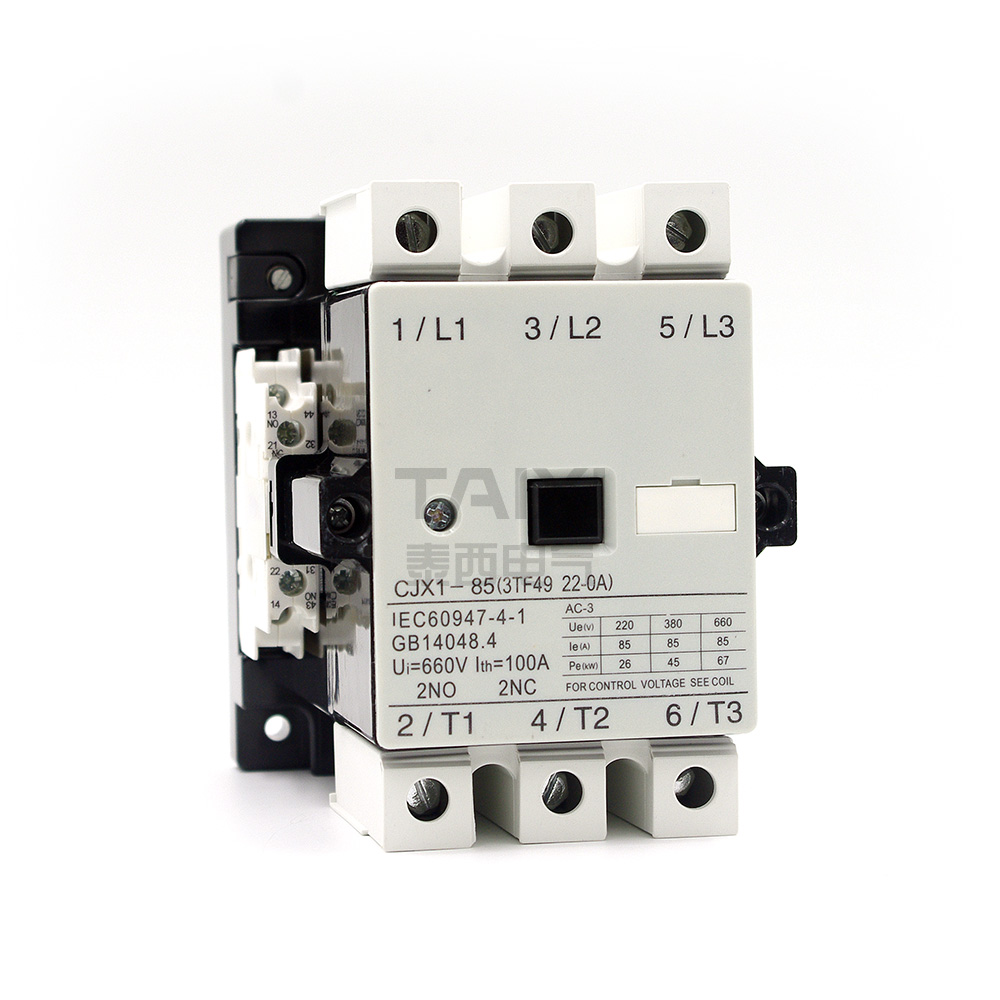

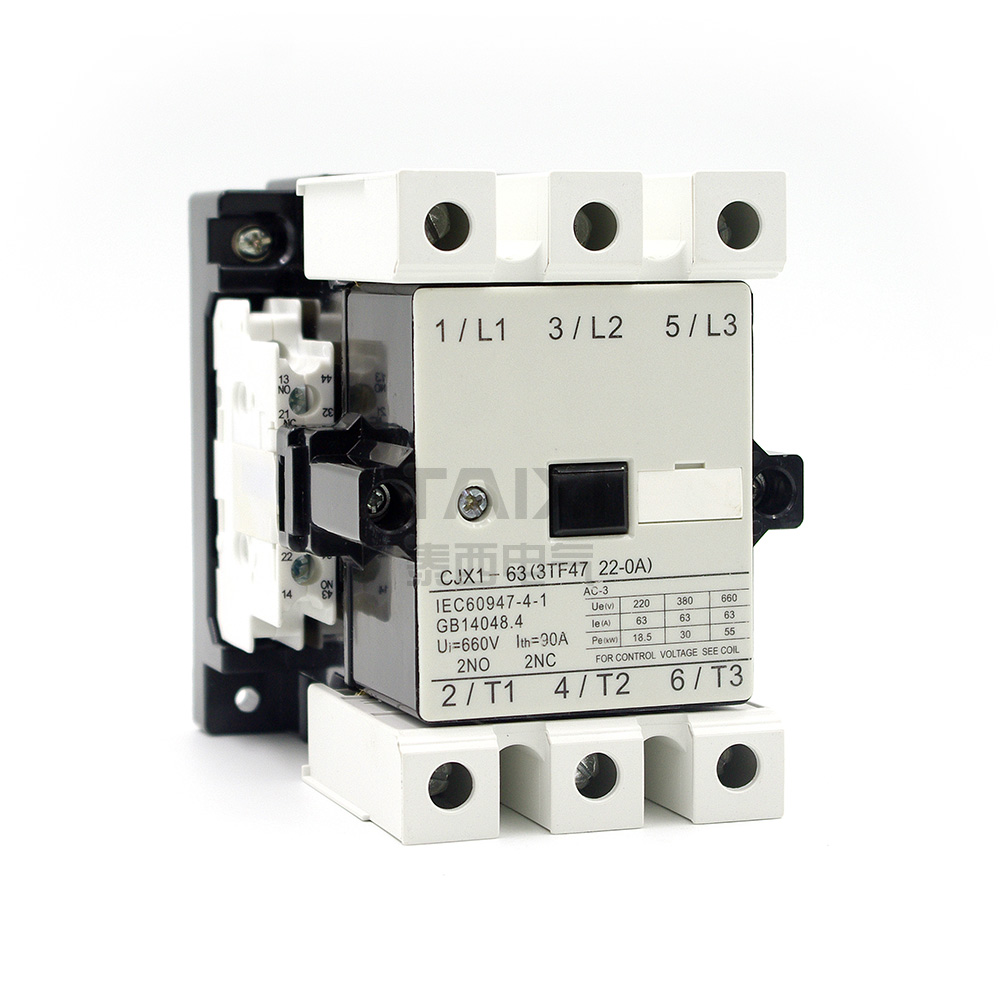

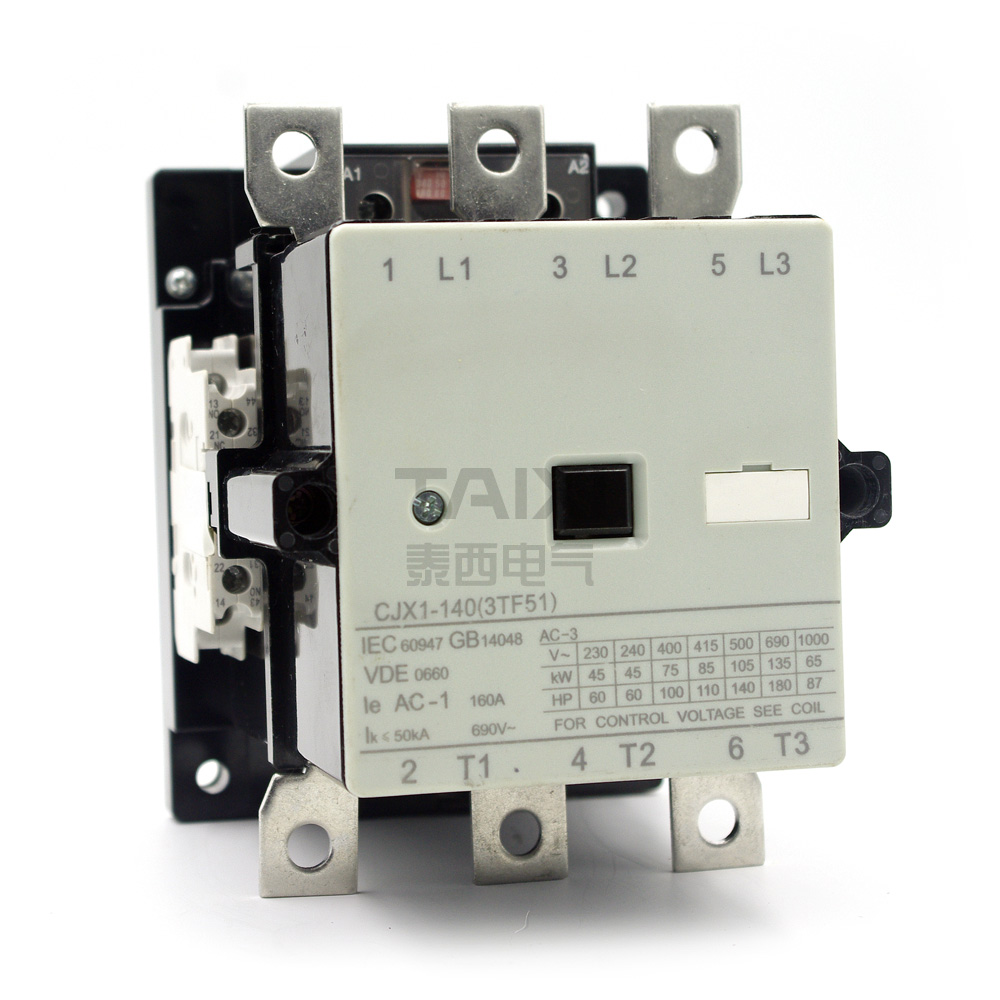

CJX1系列交流接触器（同西门子交流接触器、3TF）是九十年代最新产品。CJX1交流接触器用于交流50Hz或60Hz，额定绝缘电压690-1000V，在AC3使用类别下额定工作电压为380V时额定工作电流为9A-400A。主要供远距离接通及分断电路之用.适用于控制交流电动机的启动、停止及反转，CJX1交流接触器符合IEC947,VDE0660,GB14048等标准。

3.1 周围环境温度：-5℃~＋40℃，24小时内其平均值不超过+35℃。
3.2 海拔高度：不超过2000m。
3.3 大气条件：最高温度为+40℃时，空气的相对湿度不超过50%，在较低的温度下可允许有较高的湿度，对由于温度变化偶尔产生的凝露应采取特殊措施。
3.4 污染等级：3级。
3.5 安装类别：Ⅲ类。
3.6 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

CJX1交流接触器为双断点触头的直动式运动机构，具有三对常开主触头，辅助触头组合方式见下表。CJX1接触器触头支持件与衔铁采用弹性锁和联结，消除了薄弱环节。动作机构灵活，手动检查方便，结构设计紧凑，可防止外界杂物及灰尘落入活动部位，接线端都有防盖，人手不能直接接触带电部位。CJX1接触器外形尺寸小巧，安装面积小。安装方式可用导轨安装，也可用螺钉紧固，与其它同类产品相比，操作频率和控制容量更高。产品安全、可靠性好，为国际先进的接触器机种。

4.1 安全性能好，导电部件不外露：
4.2 体积小，重量轻，灭弧罩材料采用不饱和树脂，耐弧性好，不会碎裂：
4.3 灭弧室封闭型，飞弧距离小，可缩小电器箱体尺度：
4.4 主触头系统结构独特，触头磨损小，电寿命增加：
4.5 电磁铁工作可靠，损耗小，噪音小，具备很高的机戒强度：
4.6 操作频率和控制容量高：
4.7 CJX1-F<3TF30-35>系列交流接触器可外加辅助触头座：
4.8 CJX1交流接触器接线方便，牢靠，接触可靠性高，抗振性中，安全防护性好。

5.1 运行中检查项目：
      5.1.1 负荷电流是否在接触器额定值之内；
      5.1.2 触器的分合信号指示是否与电路状态相符；
      5.1.3 行声音是否正常，有无因接触不良而发出放电声；
      5.1.4 磁线圈有无过热现象，电磁铁的短路环有无异常。
      5.1.5 弧罩有无松动和损伤情况；
      5.1.6 辅助触点有无烧损情况；
      5.1.7 传动部分有无损伤；
     5.1.8 周围运行环境有无不利运行的因素，如振动过大、通风不良、尘埃过多等。
5.2 在电气设备进行维护工作时，应一并对接触器进行维护工作。
    5.2.1 外部维护：
       a．清扫外部灰尘；
       b．检查各紧固件是否松动，特别是导体连接部分，防止接触松动而发热；
    5.2.2 触点系统维护：
       a．检查动、静触点位置是否对正，三相是否同时闭合，如有问题应调节触点弹簧；
       b．检查触点磨损程度，磨损深度不得超过1mm，触点有烧损，开焊脱落时，须及时更换；轻微烧损时，一般不影响使用。清理触点时不允许使用砂纸，应使用整形锉；
       c．测量相间绝缘电阻，阻值不低于10MΩ；
       d．检查辅助触点动作是否灵活，触点行程应符合规定值，检查触点有无松动脱落，发现问题时，应及时修理或更换。
   5.2.3 铁芯部分维护：
       a．清扫灰尘，特别是运动部件及铁芯吸合接触面间；
       b．检查铁芯的紧固情况，铁芯松散会引起运行噪音加大；
       c．铁芯短路环有脱落或断裂要及时修复。
   5.2.4 电磁线圈维护：
       a．测量线圈绝缘电阻；
       b．线圈绝缘物有无变色、老化现象，线圈表面温度不应超过65°C；
       c．检查线圈引线连接，如有开焊、烧损应及时修复。
   5.2.5 灭弧罩部分维护：
       a．检查灭弧罩是否破损；
       b．灭弧罩位置有无松脱和位置变化；
       c．清除灭弧罩缝隙内的金属颗粒及杂物。

主、辅助触头材料由电性能优越的银合金组成，具有使用寿命长及良好的接触可靠性。灭弧室呈封闭型，并有阻燃型材料阻挡电弧向外喷溅，Ie≤22A无灭弧隔弧板，Ie≥32A装有金属隔弧板，保证人身及临近电器的安全。接线螺钉采用新型自升螺钉，瓦形垫与螺钉不分离可节省接线用时

电磁系统工作可靠，损耗小、噪音低，具有很高的机械强度，线图的接线端装有电压规格的标记牌，标记牌电压等级涂有特定的颜色，清晰醒目，接线方便，可避免因接错电压规格而导致线圈烧毁。

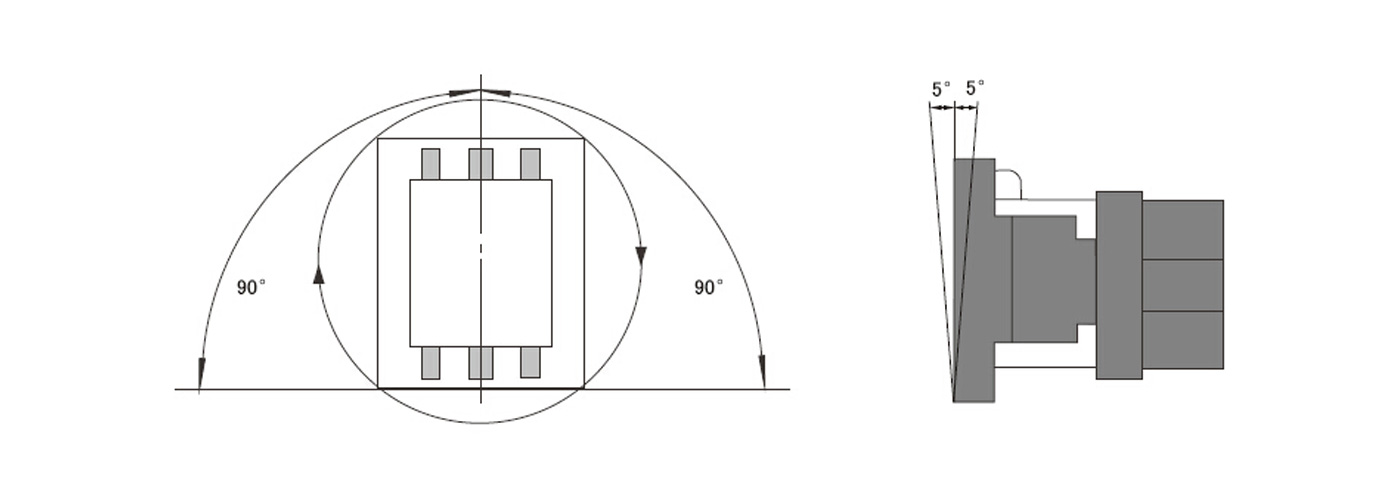

接触器必须安装在如图所示位置的垂直表面上。

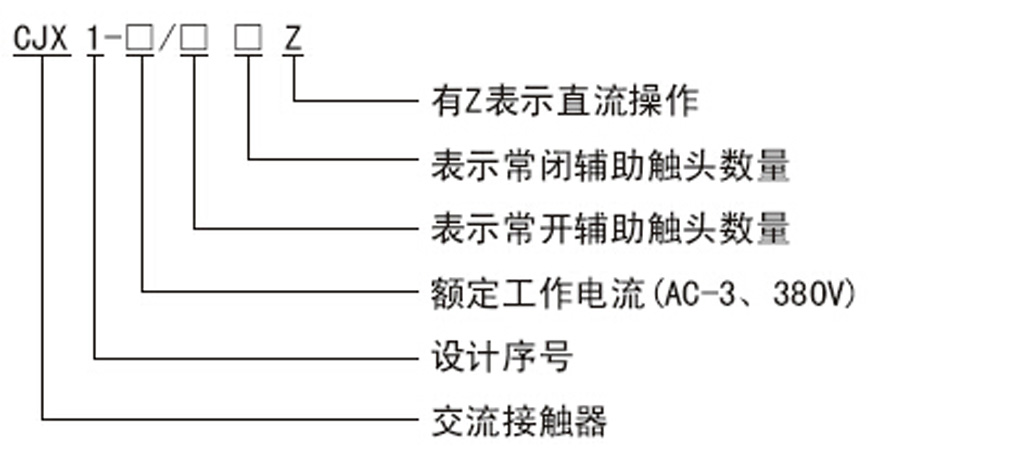

9.1 CJX1-□交流接触器

9.2 CJX1F-□交流接触器。

9.3 CJX1-□/Z直流操作交流接触器。

9.4 CJX1F-□/Z直流操作交流接触器。

10.1 CJX1-9~140交流接触器

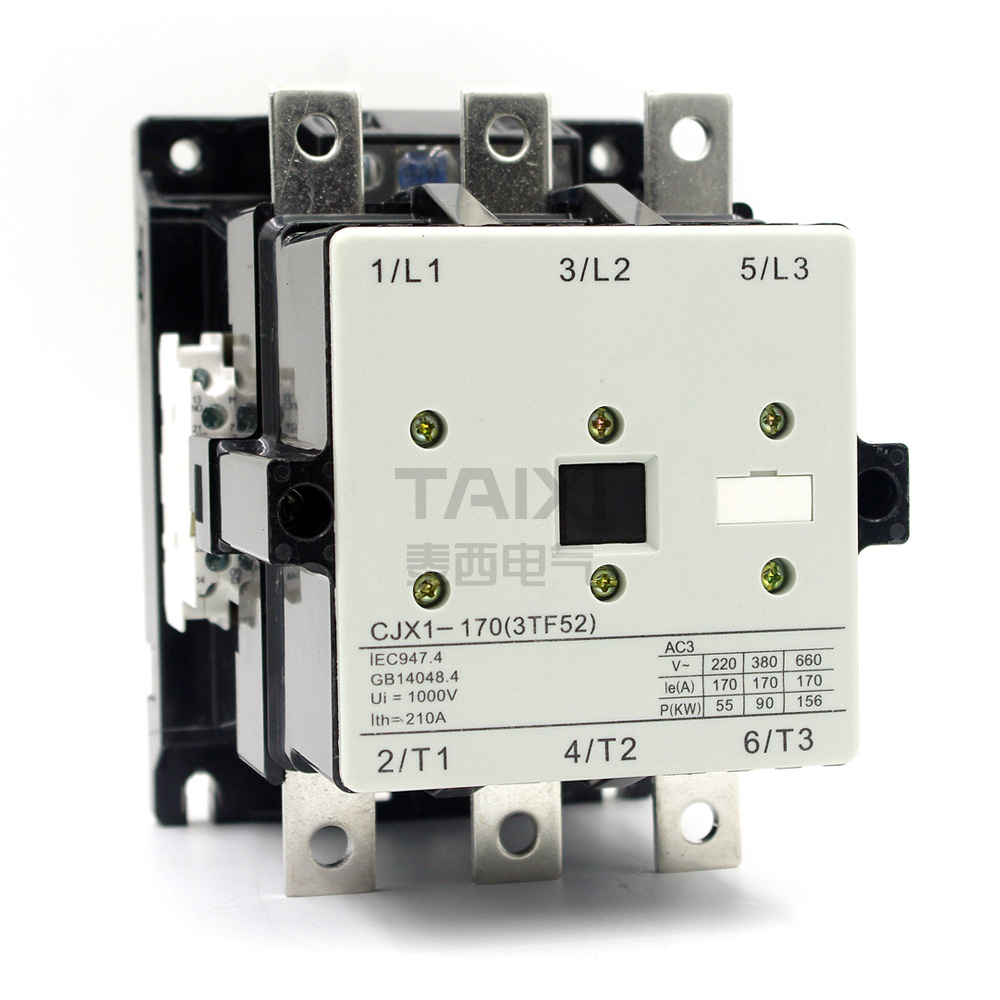

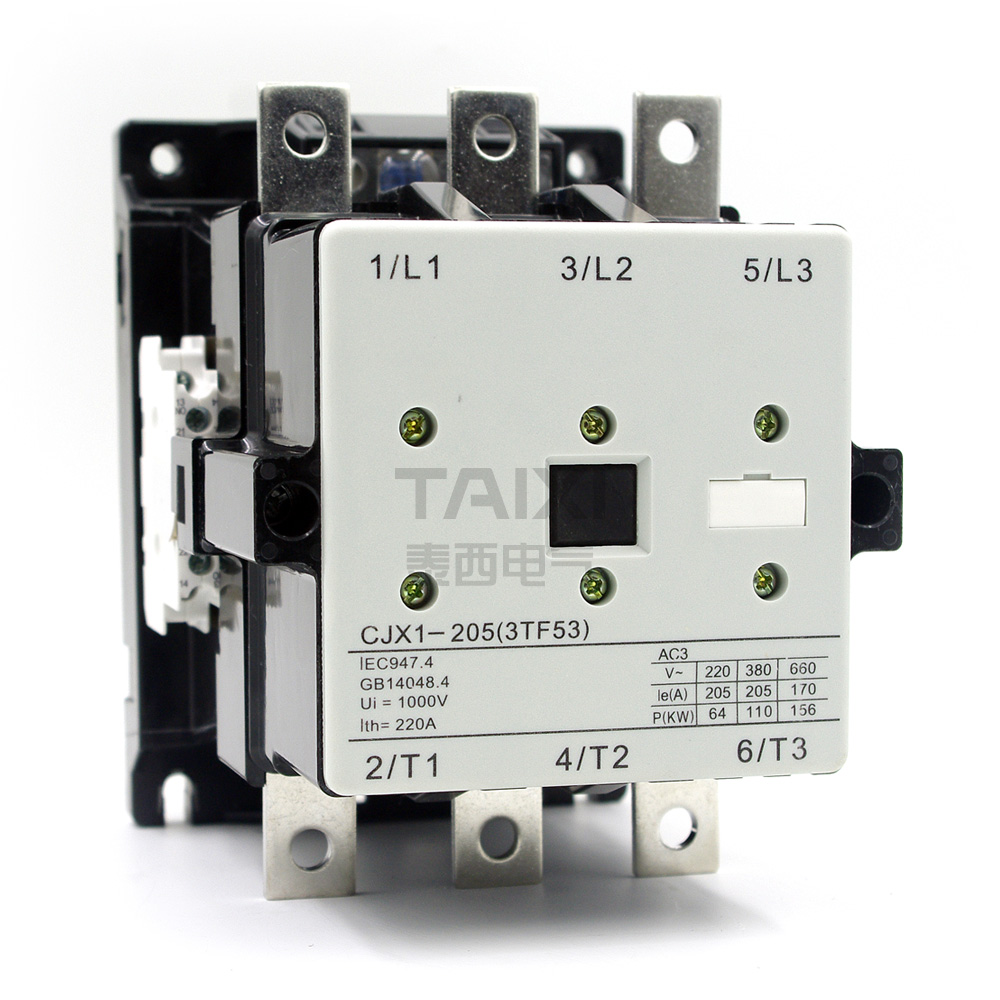

10.2 CJX1-170~475交流接触器

10.3 CJX1F-9~38交流接触器

10.4 CJX1-9~22/Z直流操作交流接触器

10.5 CJX1F-9~22/Z直流操作交流接触器

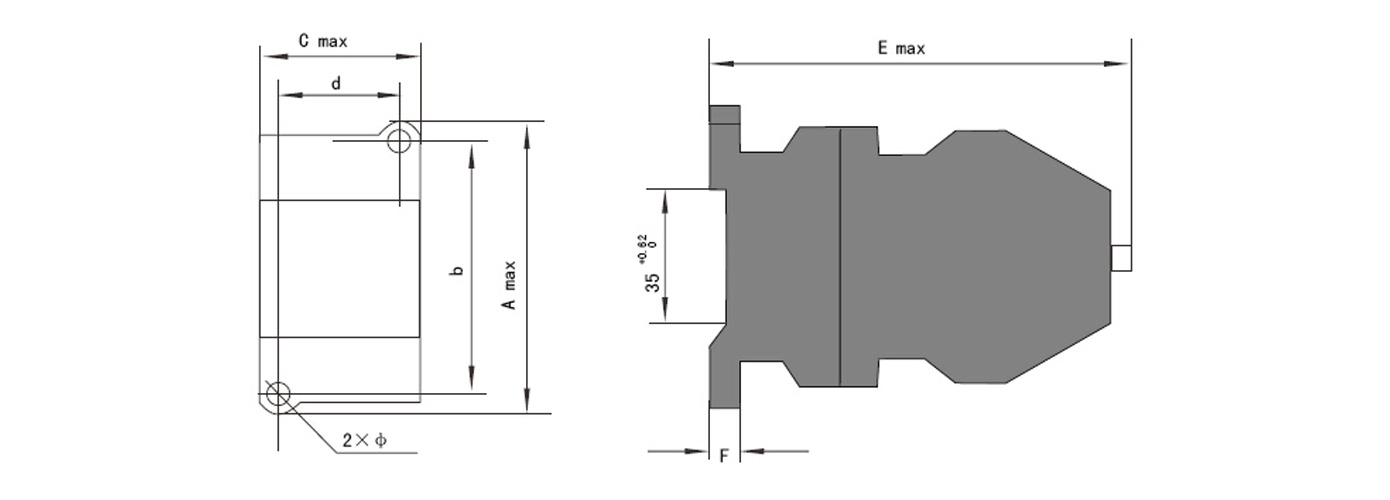

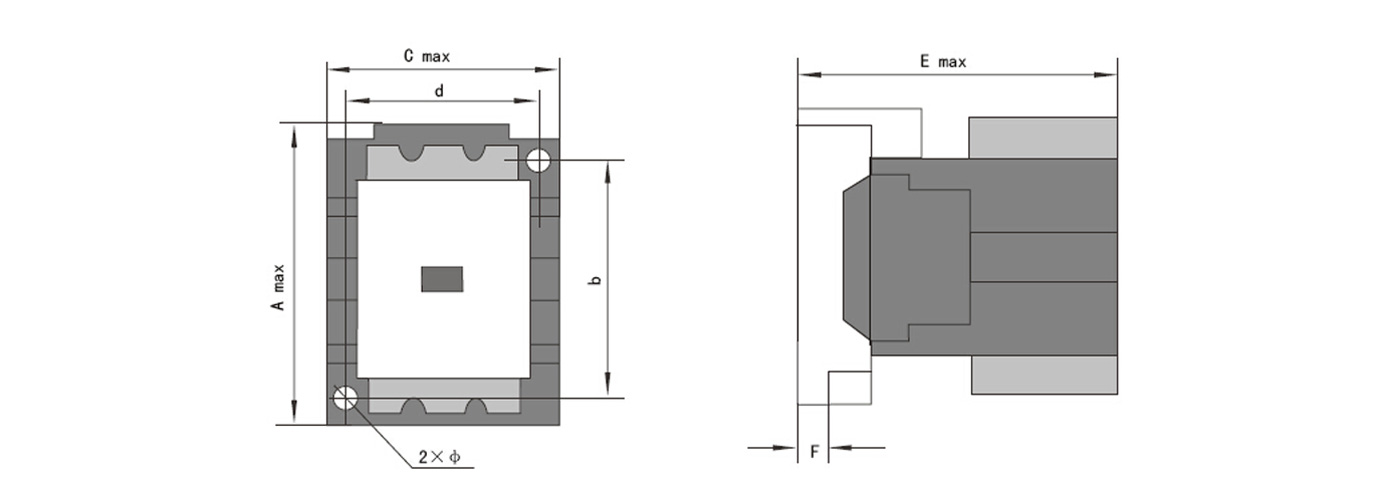

CJX1-9~32/22、CJX1F-9~38/22交流接触器产品尺寸图

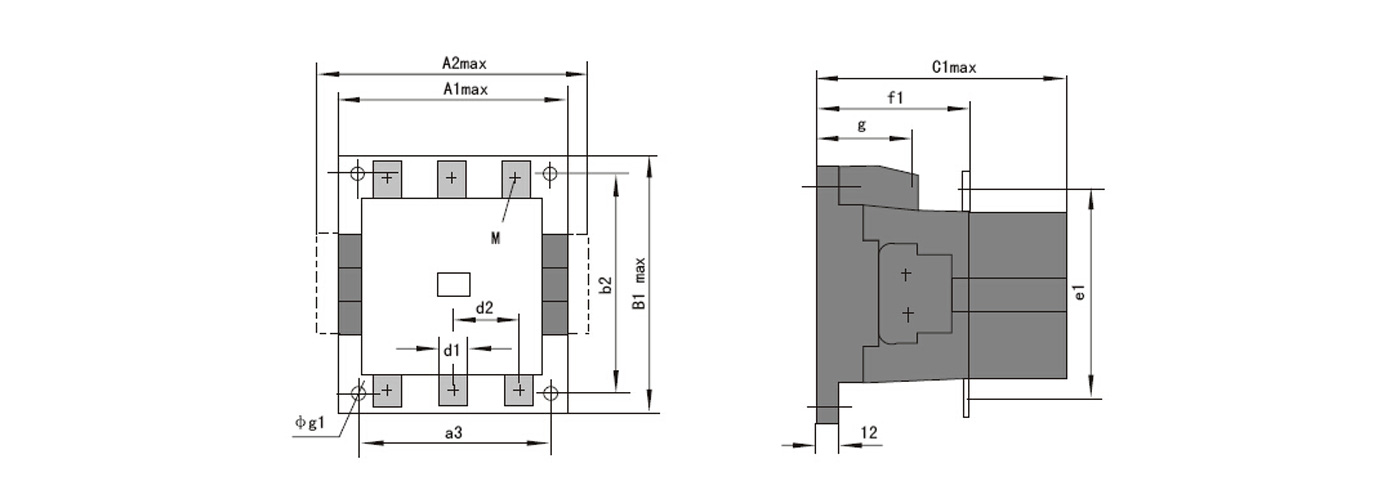

CJX1-45~140/22交流接触器产品尺寸图

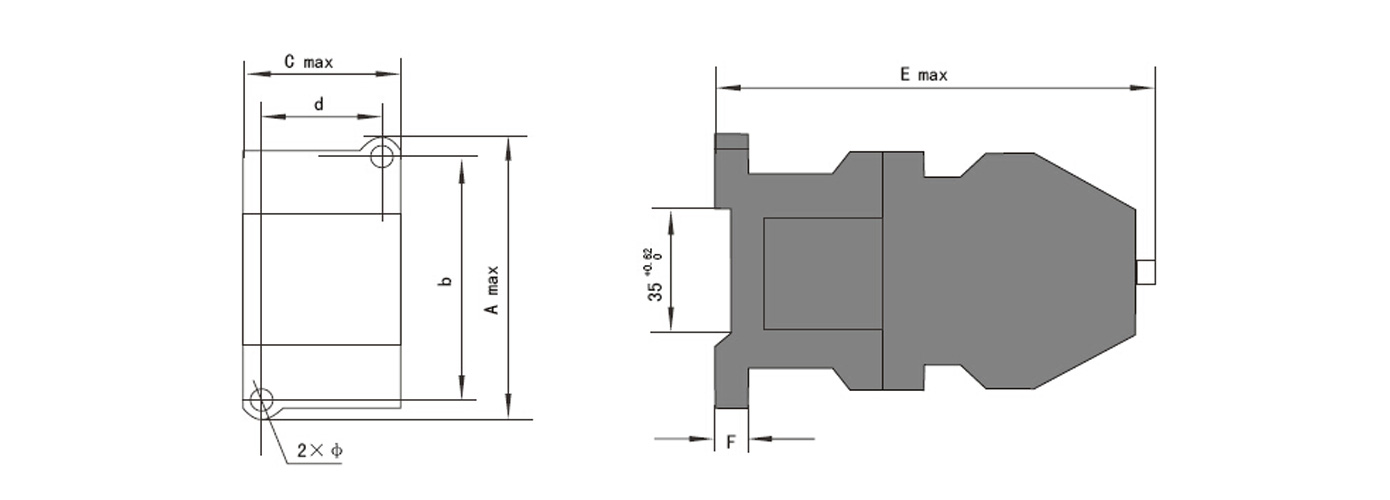

CJX1-170~475/22交流接触器产品尺寸图

CJX1-9~22/22Z、CJX1F-9~22/22Z直流接触器产品尺寸图

订购接触器时须注明产品完整型号、名称及吸引线圈频率、电压、数量。
订货示例：CJX1-9/22交流接触器 线圈电压 220V 50Hz 10台。
