产品名称：可逆型（双向电机）控制与保护开关

产品型号：TXCPSN

联系我们（二十四小时为您服务）

电话：13356192265
（手机或pad点击可直接拨打电话）
QQ: 2706192265
（添加好友时请注明客户、询问产品等。）
旺旺 ：点击打开旺旺聊天界面，
和泰西电气客服沟通

  • 产品参数

  • 产品细节

  • 尺寸重量

  • 相关资料

  • 产品视频

  • 在线留言

  • 一、概述

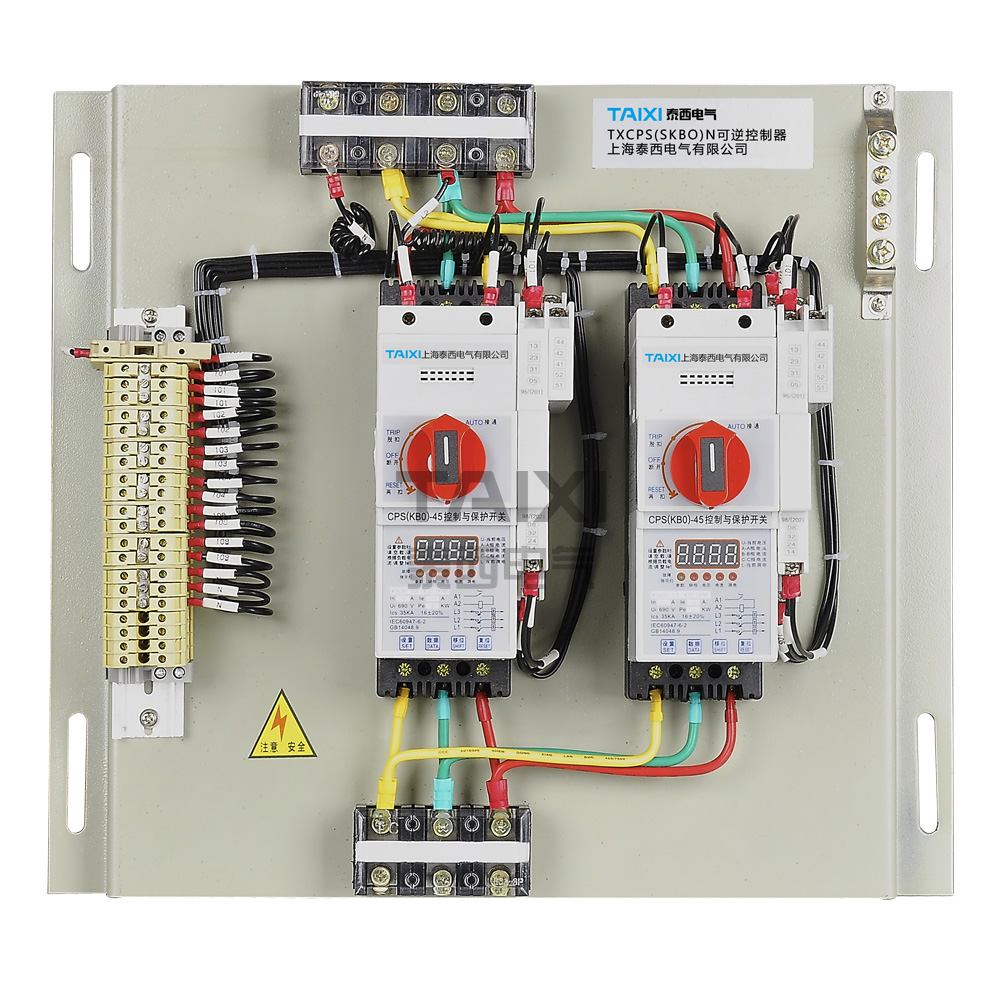

    TXCPSN系列控制与保护开关（可逆型控制与保护开关）以TXCPS作为主开关，与机械联锁和电气联锁附件组合，构成可逆型控制与保护开关电器TXCPSN,适用于电动机的可逆型或双向控制与保护。主电路参数和附件模块同基本型。

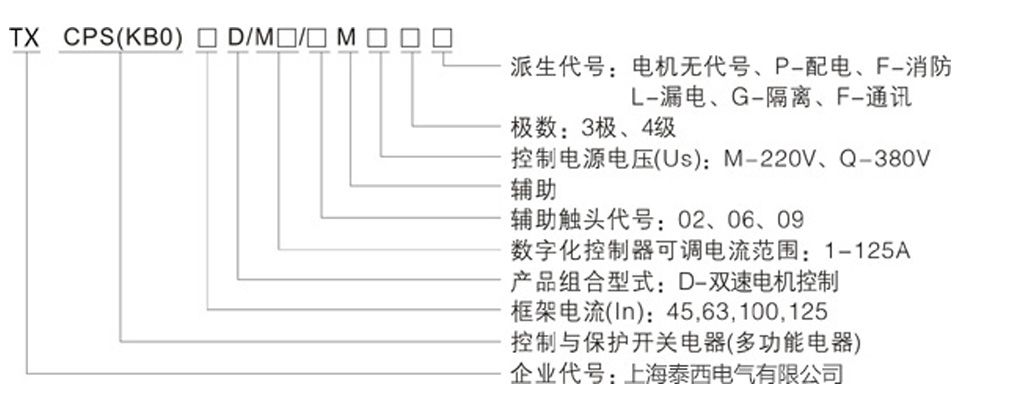

    二、产品型号及含义

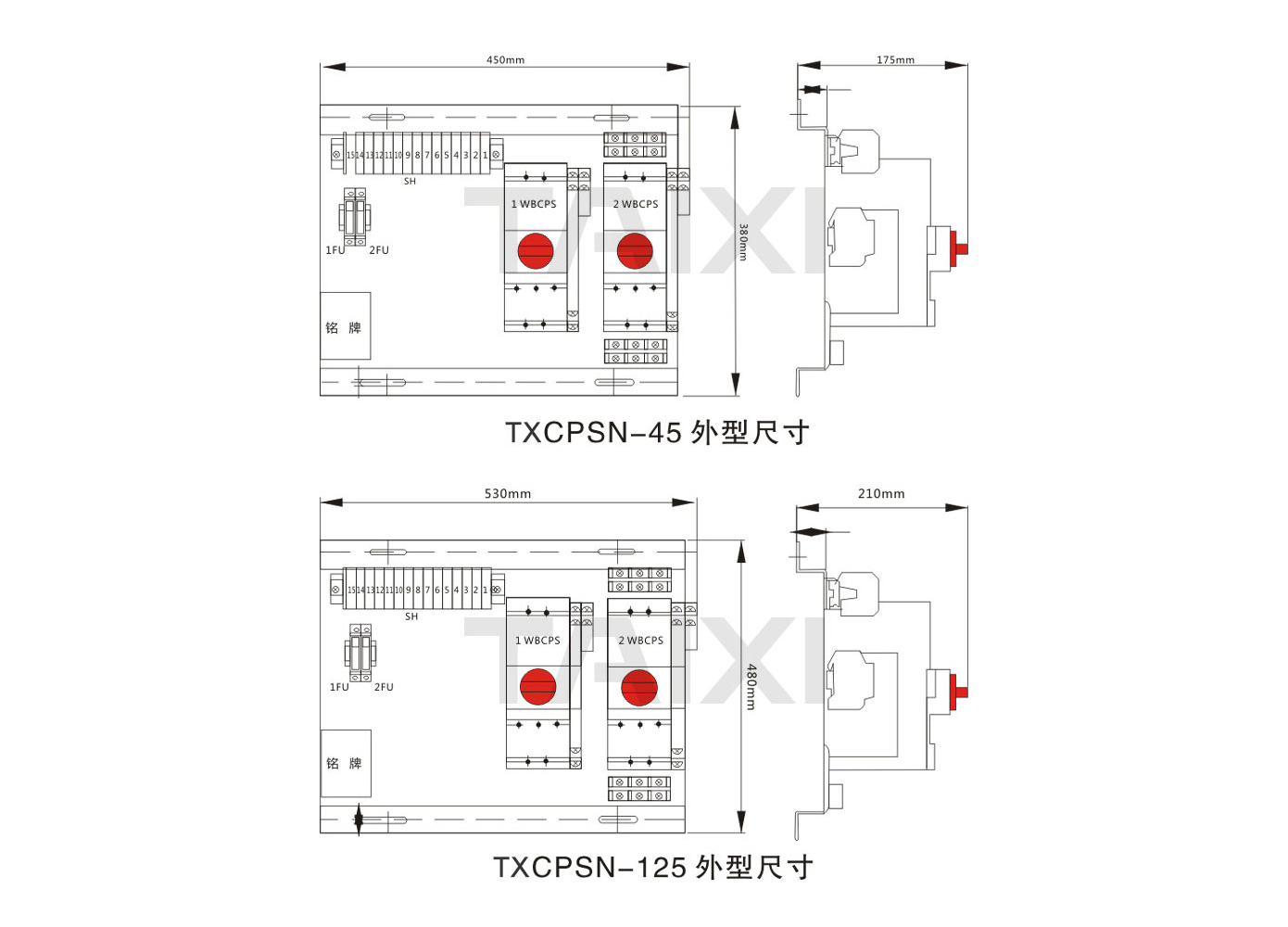

    三、产品外形尺寸

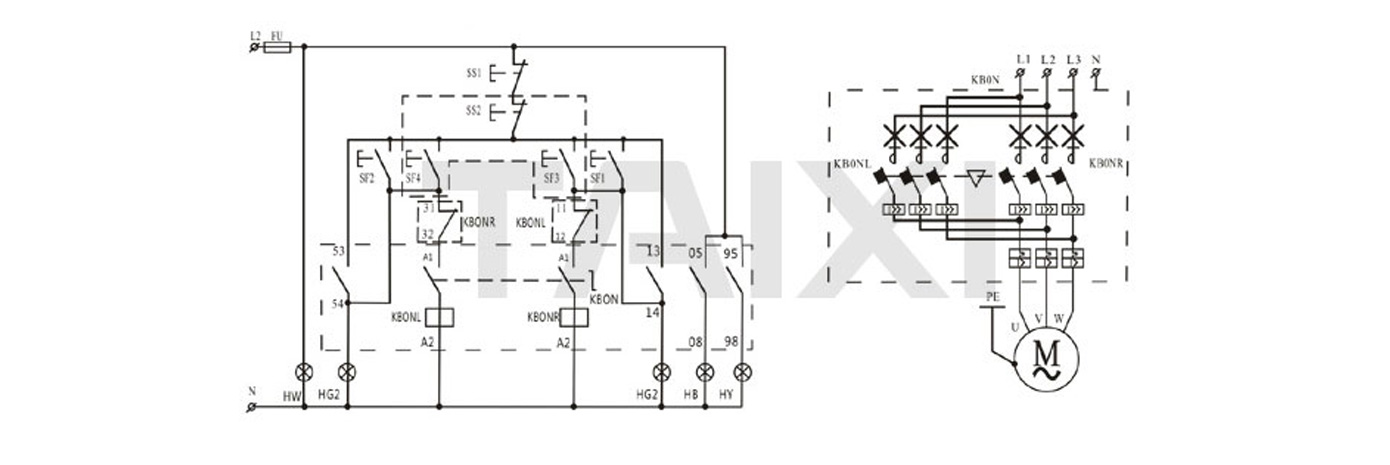

    四、电动机可逆运转控制电路图

    二次电源 电源保护 电源信号 电动机反转就地与远距离
    手动控制及运行信号    		 总停 电动机正转就地与船距离
    手动控制及运行信号    		 报警信号
    短路 故障

    注：
    ①、本图适用于各类电动机的可逆运转控制，采用就地与远距离两地手动控制。
    ②、可逆型电机控制器的选型由工程设计决定。
    ③、外引正反转起，停按钮组可在箱面上或墙壁上安装。

    序号 符号 名称 型号及规格 数量 备注
    1 FU 熔断器 RT18-32X/4A 1 带熔断指示
    2 CPSN 可逆型电机控制器 CPSN-□□/M□/09+02M 1
    3 HG1.2 绿色信号灯 AD11-22/20~220V 2
    4 HB 蓝色信号灯 AD11-22/20~220V 1 按需要增减
    5 HY 黄色信号灯 AD11-22/20~220V 1 按需要增减
    6 HW 白色信号灯 AD11-22/20~220V 1 按需要增减
    7 SF1.2,SS1 正反转启.停按钮 LAY3（1常开1常闭） 3
    8 SF3.4,SS2 外引正反转启.停按钮组 工程设计决定 1
