  • 一、适用范围

    TXQ4系列末端型双电源自动切换开关ATS双电源切换开关双电源互投开关)(以下简称切换开关)适用于交流50Hz,额定工作电压380V、额定工作电流63A~630A双电源供电系统,用自动或手动操作方式完成常用电源与备用电源之间的切换。该切换开关主要用于医院、商店、银行、化工、冶金、高层建筑、军事设施等重要场合。
    断路器符合GB/T14048.11-2005《低压开关设备和控制设备自动转换开关电器》标准。本产品电器级别为CB级。

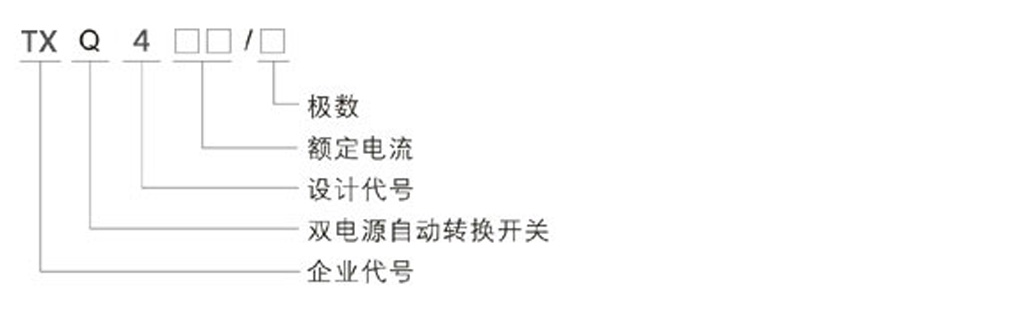

    二、型号及其含义

    三、正常工作条件和安装条件

    1、周围空气温度上限值不超过正四十摄氏度,下限值不低于负五摄氏度,且二十四小时的平均值不超过正三十五摄氏度;
    2、大气相对湿度在周围空气温度为正四十摄氏度时不超过百分之五十,在较低温度下可以有较高相对湿度,湿月的月平均最大相对湿度为百分之五十,在较低温度下可以有较高相对湿度。最湿月的月平均最大相对湿度为百分之九十,同时该月的平均最低温度为正二十五摄氏度,并考虑到因温度变化发生在产品表面上凝露;
    3、安装地点海拔不超过两千米;
    4、安装类别为Ⅳ。
    5、本产品应安装在无剧烈震动、冲击和腐蚀的场所;
    6、使用类别为A类。
    7、当上述条件不能满足时,应由用户和制造厂协商解决。

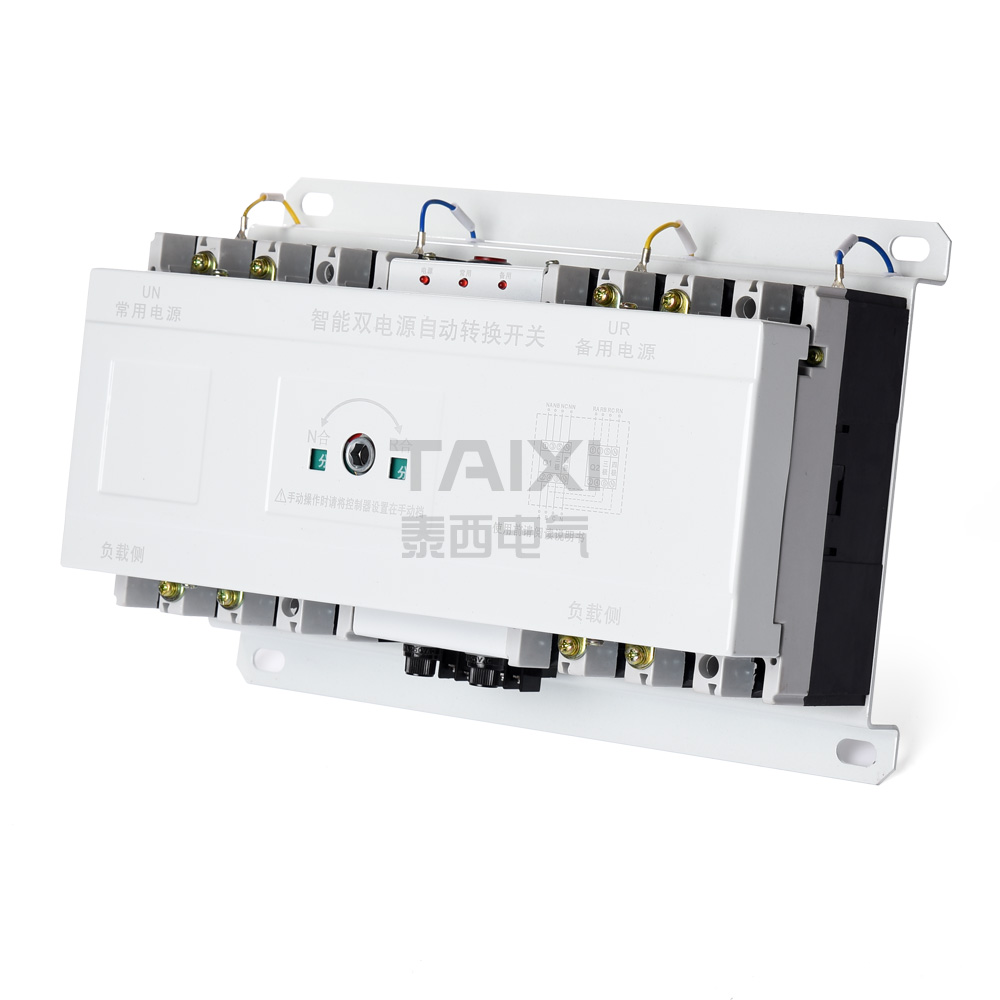

    四、基本结构

    TXQ4双电源自动电源切换开关主要由电源转换执行断路器组成,开关工作有三个状态位置供用户选择:常用电源(N)合、双分、备用电源(R)合,开关具有体积小、重量轻、工作稳定,使用方便等。

    五、安装及使用方法

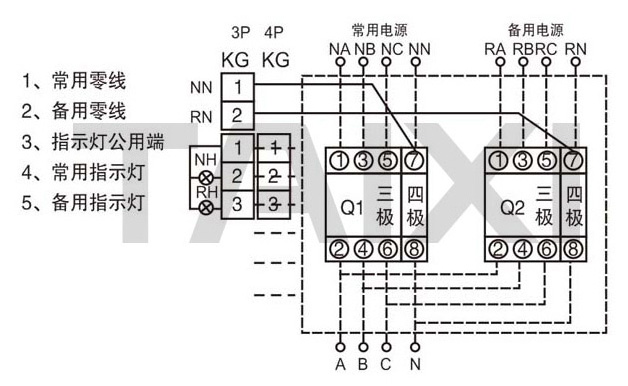

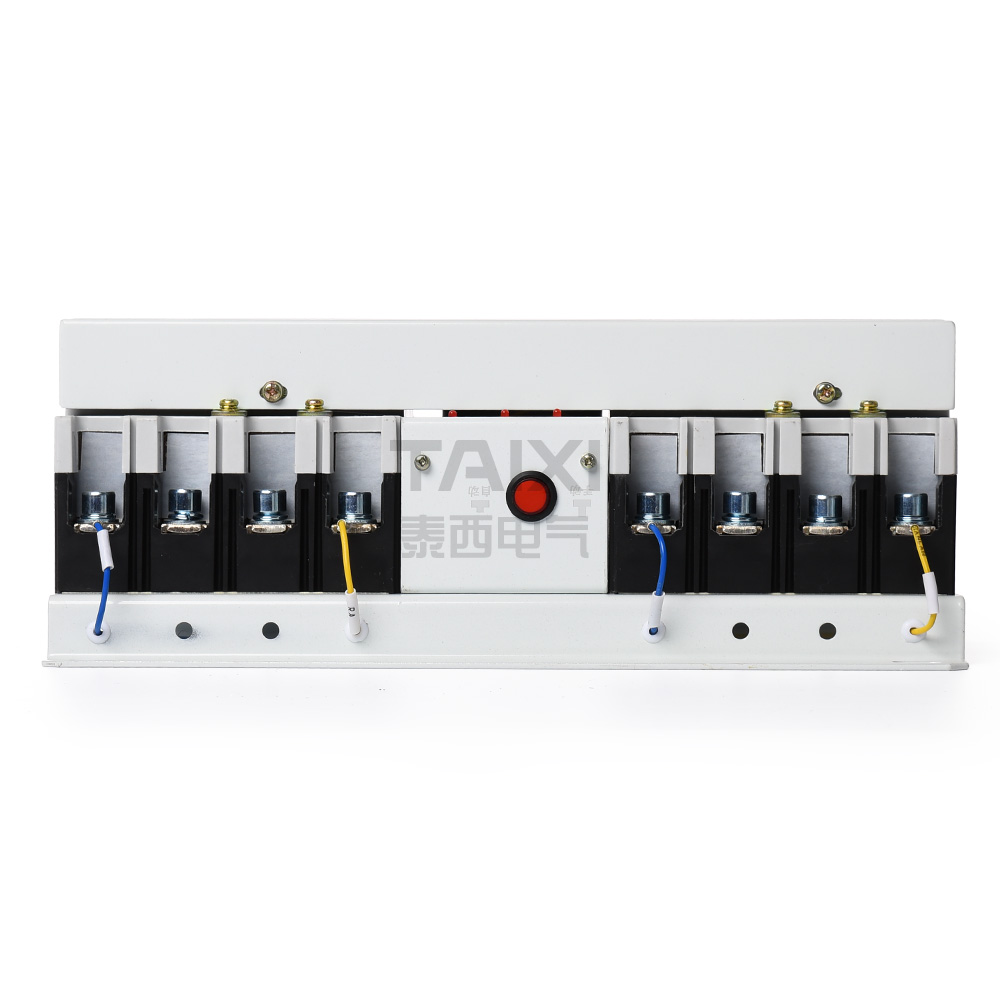

    接线时,常用电源N应接入常用电源执行断路器QN,备用电源R应接入备用电源执行断路器QR。当QN和QR为四线断路器时,接线方式按接线图,其中QN和QR的1、3、5为三相(A、B、C)进线端,2、4、6为三相出线端,7为零线(N)进线端,8为零线出线端。若选用断路器为三极断路器,则必须将常用电源(N)的零线NN和备用电源(R)的零线NR同时接到三极专用接零线端子KG上。具体操作见接线图。双电源切换开关自动控制器的工作电源取断路器QN和QR的进线端A相和零线N,若选用断路器为三极断路器时,必须要接零线NN和NR,该三极专用接线零端子在两台断路器中间,在自动电源切换开关安装,接线过程中,切不要把原接在断路器进线端的本机控制器线忘掉,碰断或短路等

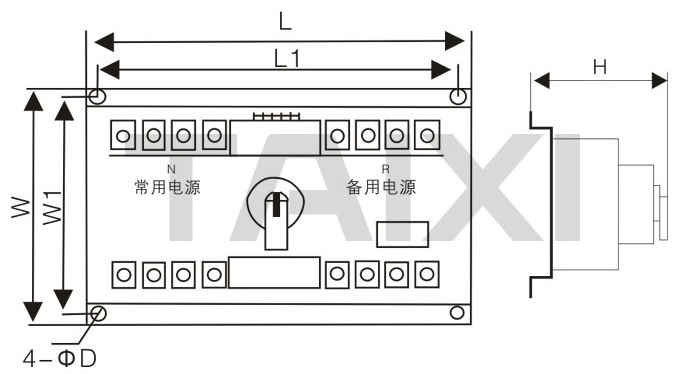

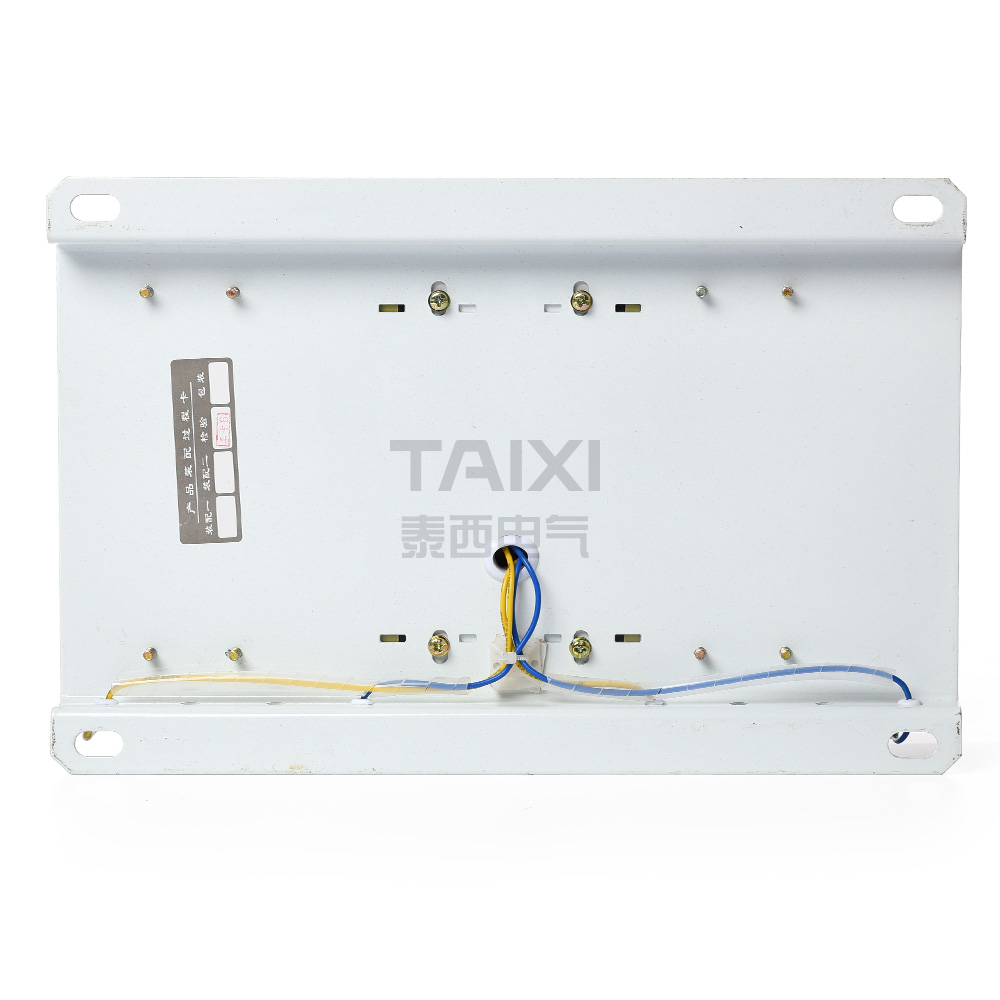

    五、安装尺寸

    规格 外形及安装尺寸
    L L1 W W1 H D
    63/3 290 255 220 200 135 11
    63/4 290 255 220 200 135 11
    100/3 320 285 240 225 140 11
    100/4 320 285 240 225 140 11
    225/3 370 335 240 225 160 11
    225/4 370 335 240 225 160 11
    400/3 525 465 330 300 190 13
    400/4 525 465 330 300 190 13
    630/3 650 585 330 300 190 13
    630/4 650 585 330 300 190 13

    TXQ4双电源自动切换开关使用操作

    无论常用电源和备用电源有无电压,均可采用手动操作方式。手动作时,应将手动-自动按钮置于手动操作位置,当推动手柄顺时针旋转至终端时,备用电源执行断路器QR分闸,常用电源执行断路器QN合闸;当推动手柄逆时针旋转至终端时,备用电源执行断路器QR合闸,常用电源执行断路器QN分闸

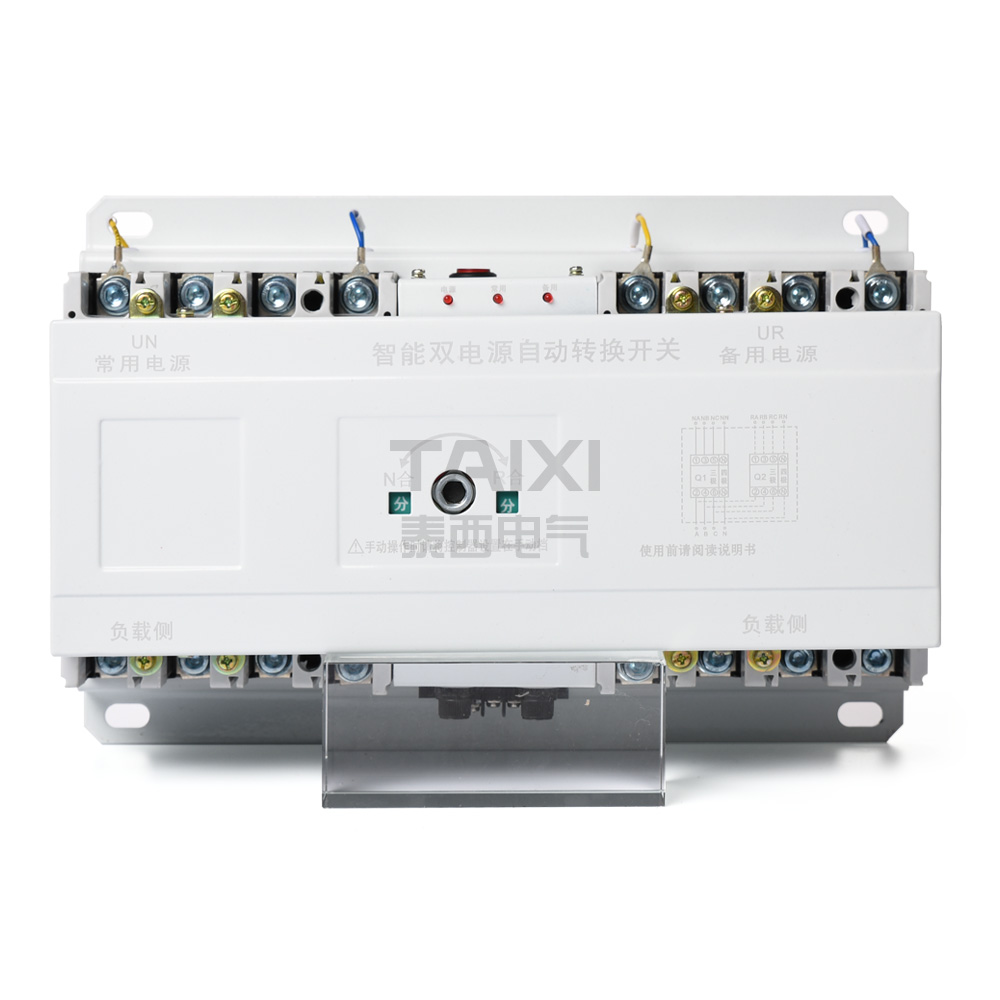

    面板中,电源指示灯(红),若该灯不亮,说明自动控制盒工作电源有故障,不能操作开关。待修复正常后,将手动-自动按钮置于自动位置状态,如果常用电源供电正常,切换开关将自动投入常用电源执行断路器QN合闸状态,面板中N电指示灯(黄)亮;如果常用电源供电不正常,则切换开关将自动换到备用电源QR供电,备用电源R指示灯(绿)亮。

    备注:以实际尺寸为准,以上数据仅供参考。

  • 尺寸

    产品尺寸(长x宽x高) 外盒尺寸(长x宽x高) 外箱尺寸(长x宽x高)
    36*17*22(24.5 算把手)/(225/3P) 425*220*263

    重量

    产品净重(kg) 整盒重量 整箱重量
    8.08/(225/3P) 8.1kg
    注:产品根据不同质量规格,重量会有些误差,上表重量只做参考,实际以发货实重为准。

    装箱数

    产品装盒数 产品装箱数(常规) 产品装箱数(出口)
    1只/(225/3P)
