  • 一、适用范围

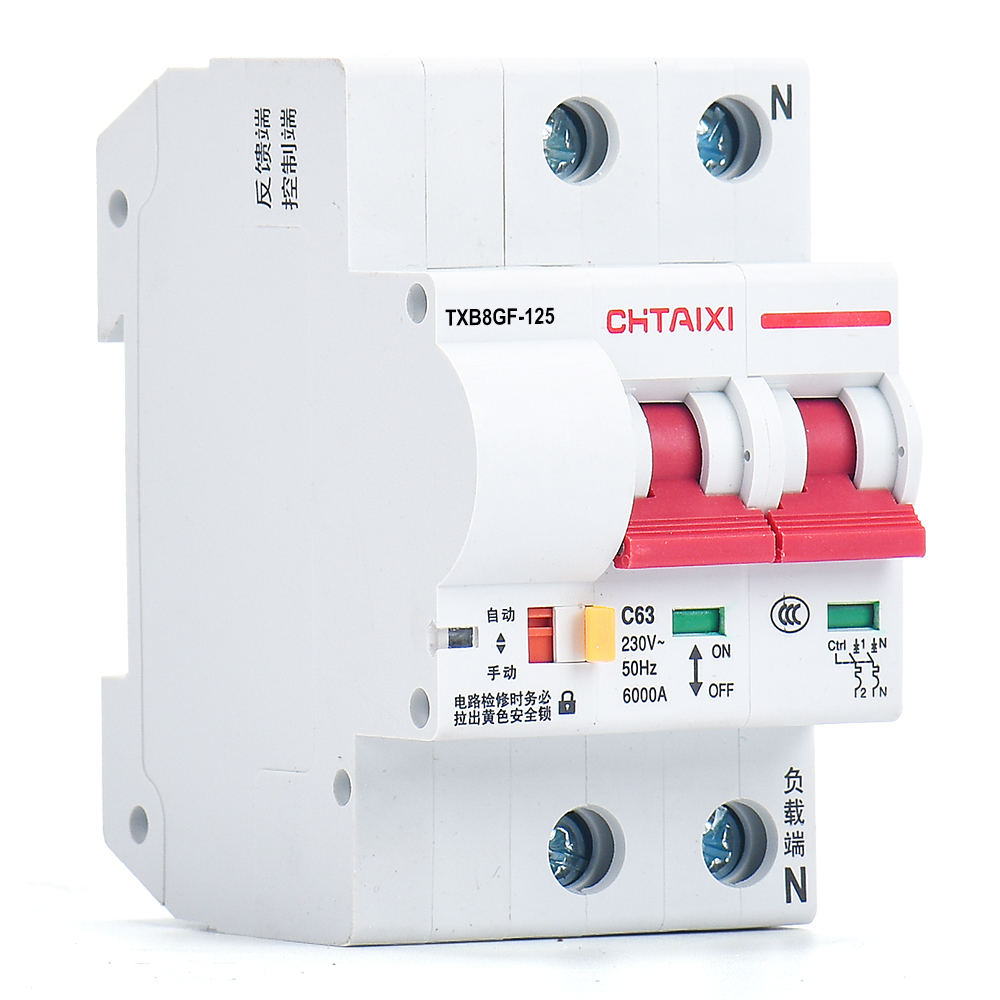

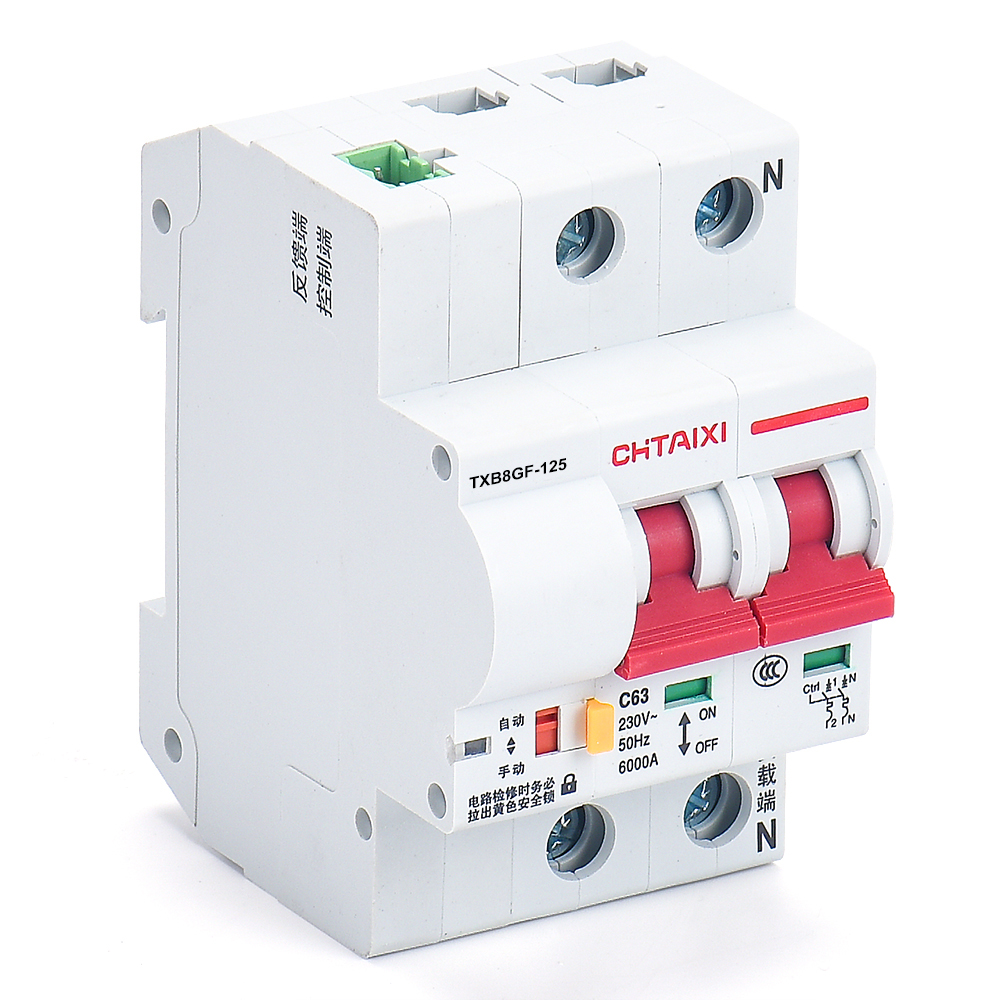

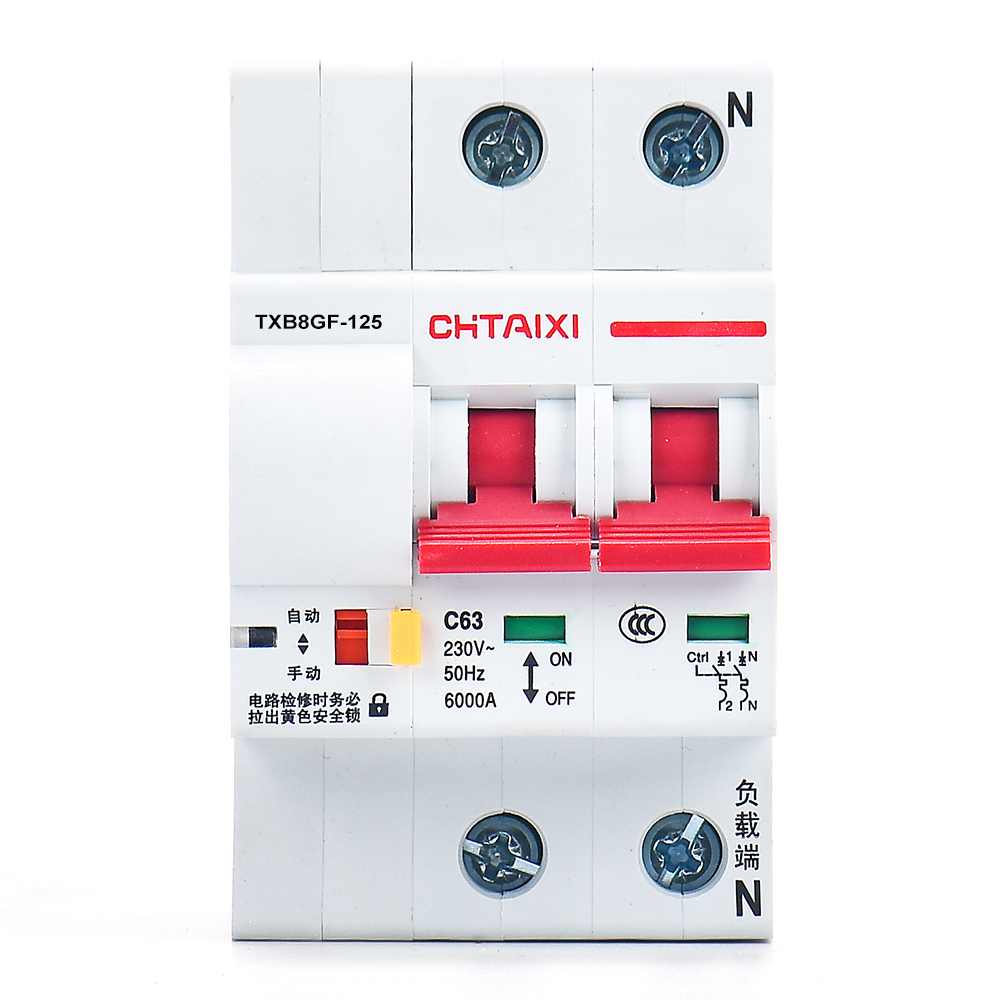

    TXB8GF-125光伏自动重合闸断路器,具有有电情况下自动合闸,停电情况下自动分闸。与电表联动和实现费控功能,所以也叫费控断路器同时具有故障防合闸及过载和短路保护功能。适用于交流50Hz,额定工作电压AC230V,额定电流6A-125A的电路中对线路进行自动分、合闸控制。本产品广泛用于光伏与市电并网系统,当市电供电断路器自动重合实现市电与光伏发电并联使用,当市电断电后断路器自动断开阻断市电与光伏电并联(通俗说法:有电合闸,无电断开),以及用于人员难以接近的场合,维护人员不能及时到位的场合。也可以作为线路不频繁操作转换之用。 小型光伏自动重合闸断路器控制模式分全自动控制方式和半自动控制方式,即“自动”方式和“手动”方式,可通过断路器面板上的模式开关进行设置; 自动方式:电源电压、欠压、失压时自动分闸,电源正常时自动合闸; 手动方式:电源电压、欠压时自动分闸,电源失压时不自动分闸,电源正常时不自动合闸; 光伏重合闸控制电路的电源采用内取电,无需用户外接电源,直接从断路器内部的相线和零线取电; 光伏重合闸断路器进线端左侧接L,右侧接N;三相四线小型自动重合闸断路器进线端从左到右依次为1,3,5,N,即产品的右侧接零线,断路器的控制单元在产品的左侧; 小型自动重合闸断路器正面没有彩色电源故障指示灯,对电源侧出现过压、欠压、以及缺相(限三相四线用小型自动重合闸断路器)显示不同的指示颜色,以识别当前光伏侧电源电压的状态。 本产品符合 GB10963.1、IEC60898-1 标准。

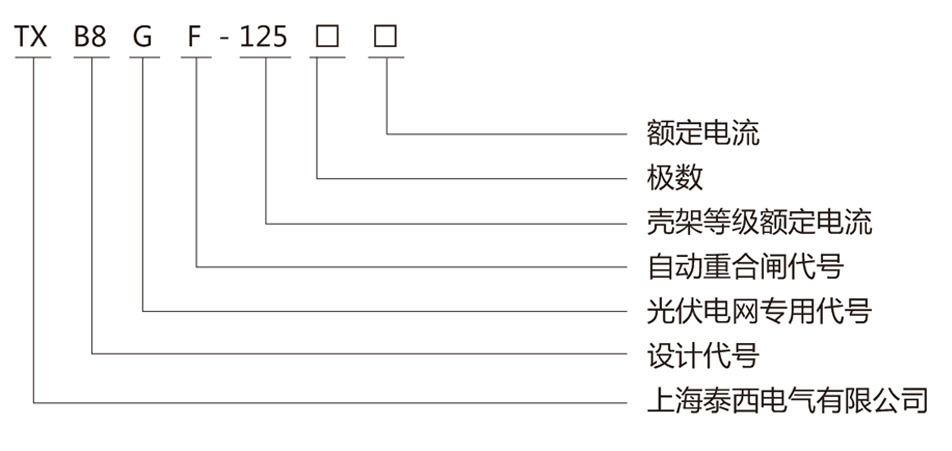

    二、型号及其含义

    产品型号 极数 脱扣类型 脱扣类型额定电流
    TXB8GF-125 1P+N C 125

    1P+N
    3P+N
    C:C型

    6:6A 20:20A 50:50A

    10:10A 32:32A 63:63A

    16:16A 40:40A 80:80A

    100:100A 125:125A

    三、结构特点

    ◆ 具有过载保护、 短路保护、 过欠压保护、 过压恢复功能。 且故障时防止合闸,使用更安全。
    ◆ 具有抗强磁干扰功能;
    ◆ 产品在合闸后瞬间线路发生故障,能迅速分闸,确保用电安全,且断路器触头始终在完全断开或完全闭合状态,避免因故障引起触头停留在断开或闭合动作中间,引发安全事故。
    ◆ 有电合闸,无电分闸;

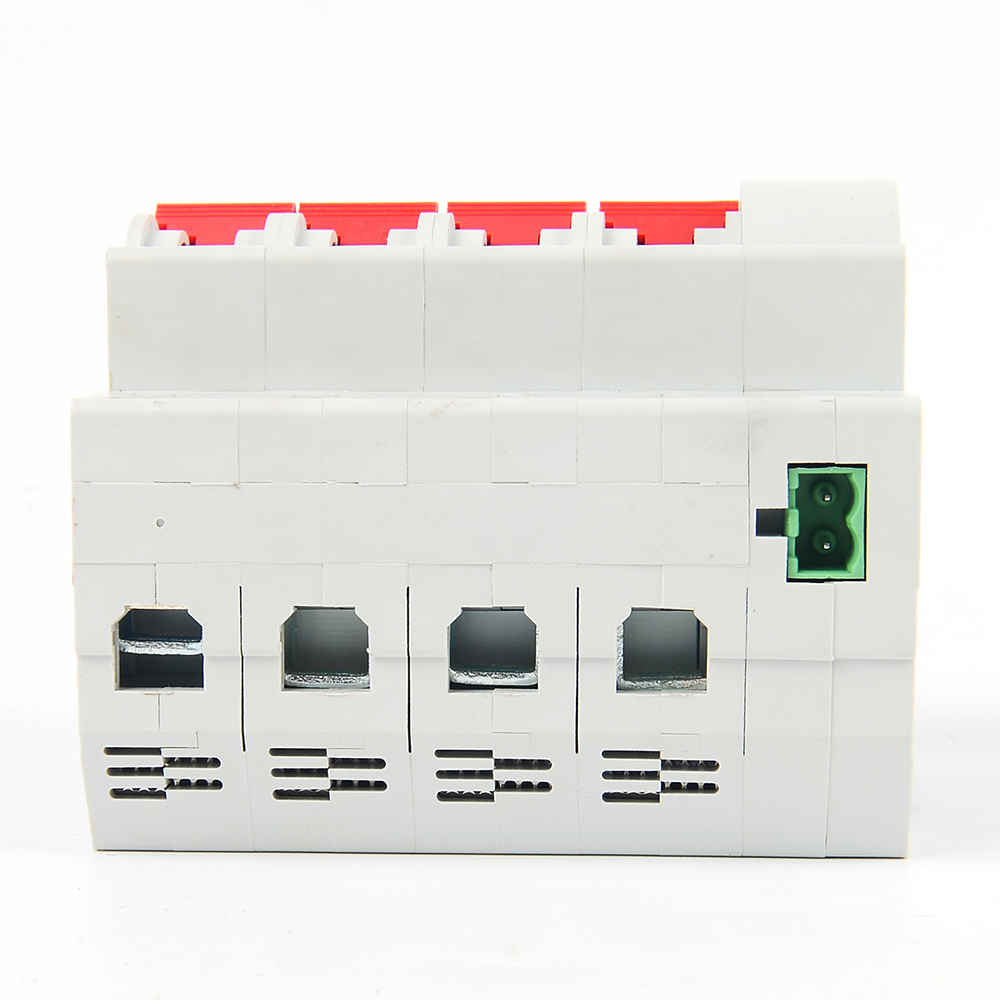

    ◆ 安装便捷,外形尺寸宽度单极18mm,控制部分与断路器部分高度尺寸一致,导轨式安装,互换方便。
    ◆ 壳体和部件均采用高阻燃、耐高压、耐冲击塑料制成。
    ◆ 产品正面设有红色控制信号状态灯,当电压达到额定合闸电压时,状态灯亮;当电压小于额定电压时,状态灯灭,以识别当前光伏重合闸的控制状态。
    光伏自动重合闸断路器(费控断路器)有快速合闸功能:避免断路器在自动重合闸、分闸中因手枘带动速度快慢带来的不利影响,从而延长产品使用寿命。

    四、主要参数及技术性能

    按额定电流ln分:6A、10A、16A、20A、25A、32A、40A、50A、63A、80A、100A、125A。
    按极数分(POLE):1P+N单相,3P+N三相。
    过压保护值:1P+N:270V±5V;3P+N检测每相电压270V±5V;
    欠压保护值:1P+N:165V±5V;3P+N检测每相电压165V±5V
    按断路器瞬时脱扣器的形式分:C型(5ln~10ln)
    电气寿命:4000次,cos=0.85~0.9;
    机械寿命:20000次
    防护等级:IP20
    额定工作电压Ue:1P+N/2P  230V AC/50Hz;3P+N/4P  400V AC/50Hz
    能量等级:3
    远程自动合闸时间:<3s
    上电延时:≥4s
    控制电平电流:≤1mA
    相线泄露电流:<0.2mA
    额定冲击耐受电压:6KV
    额定短路分断能力:10000A(6~80A);6000A(100~125A)
    连接外部信号控制线:导线截面积0.6mm²,长度30cm(其他长度可特殊生产)带有压接好的接线端子。
    接线端子:适用于35mm以下导线连接,接线方法用螺钉压紧接线,扭矩为3.5Nm。
    自动重合:自动状态下,检测负载端,符合合闸要求延时5s自动重合闸;合闸不成功,检测负载端,符合合闸要求延时15s第二次重合闸,不成功,检测负载端,符合合闸要求延时30s第三次重合闸,不成功,进入闭锁状态,闭锁报警触头接通发出报警信号。15min后自动解除闭锁状态按重合流程循环动作。(负载端检测不符合合闸要求或合闸后5S内再次跳闸定义为合闸不成功)
    解除闭锁:在排除漏电故障后,直接手动合闸或按远程合闸按钮(有远程控制功能时)合闸,解除闭锁;或者等待15min后自动解锁。
    手动/自动操作:将【手动/自动】拨到自动模式,用手将断路器分闸,默认为故障跳闸,将自动重合;按下远程分闸按钮时分闸,并进入闭锁状态。将【手动/自动】拨到手动模式,自动重合及远程控制功能失效,可以手动分闸或合闸。
    安全挂锁:分闸状态时可挂锁,锁径Φ4mm。
    通讯:标准RS485通讯接口,符合DL/T《剩余电流动作断路器通信规约》要求;可实现远程控制,能远距离进行分、合闸及查询运行状况等智能化管理。

    额定电流范围 In(A) 每极最大功耗(W)
    32<In≤40 6.5
    40<In≤50 8
    50<In≤63 11.5
    63<In≤80 13.5
    80<In≤125 15

    过电流保护特性,在30℃~35℃下

    序号 额定电流 试验电流 起始状态 规定时间 预期结果 备注
    1 6~125 1.13In 冷态 t≥1h ln≤125A
    t≥2h ln>125A
    不脱扣
    2 6~125 1.45In 紧接着前项
    试验后进行
    t<1h ln≤125A
    t<2h ln>125A
    脱扣 电流在5s内稳定
    地上升至规定值
    3 ln≤32 2.55In 冷态 1s脱扣

    ln>32 2.55In 冷态 1s不脱扣
    通过闭合辅助
    开关接通电流
    4 6~125 5In
    10In
    冷态 t≤0.1s
    t<0.1s

    不脱扣

    脱扣

    五、脱扣特性曲线

    断路器过载电流脱扣特性曲线

    C型脱扣特性曲线

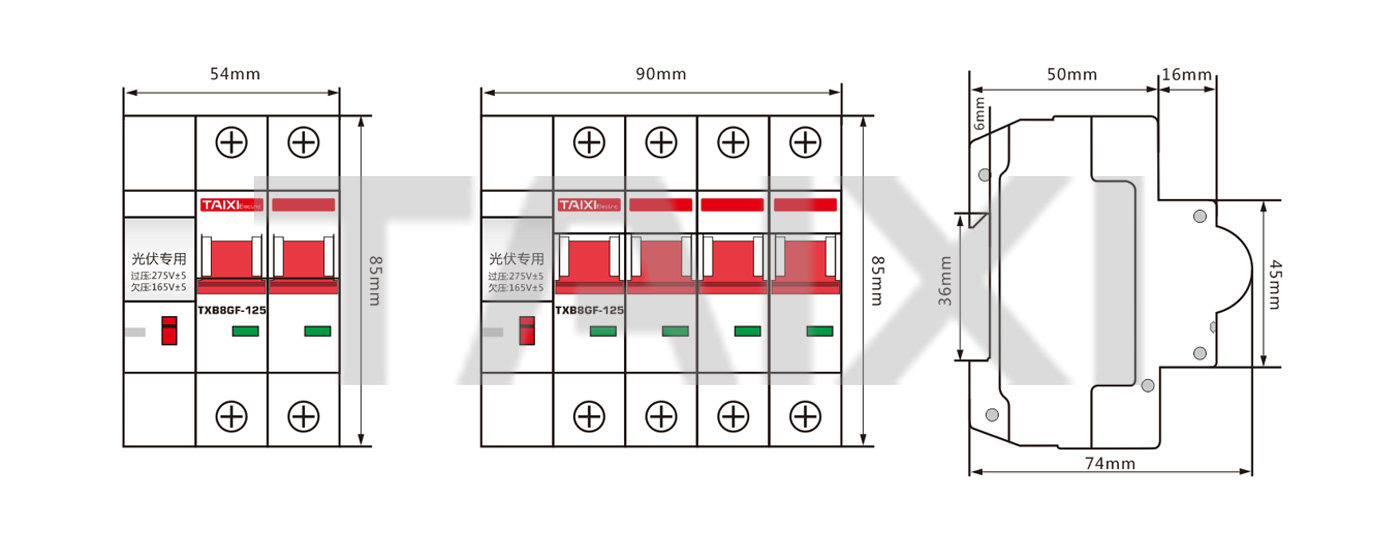

    六、外形及安装尺寸
