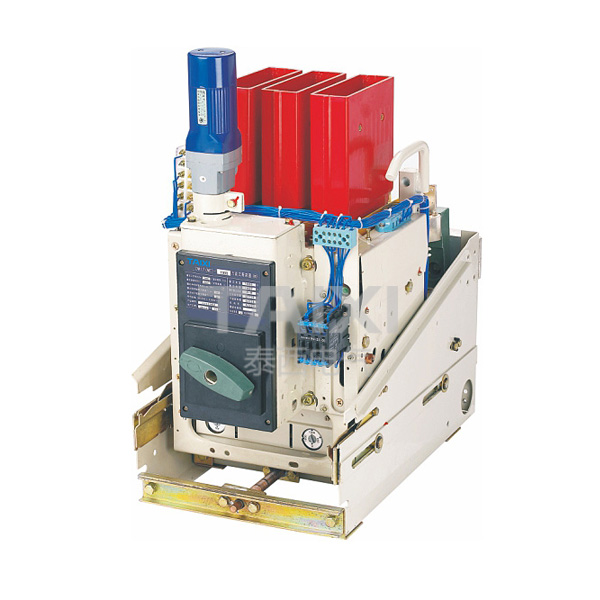

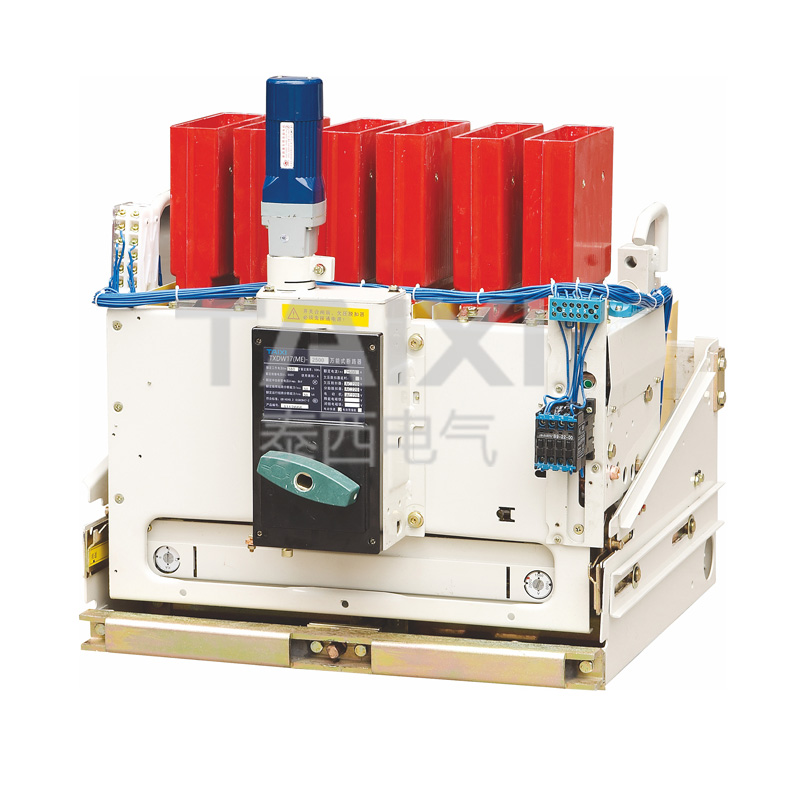

    DW17框架式断路器(以下简称断路器)，适用于交流50Hz，额定电流至3900A，额定工作电压690V及以下的配电网络中，用来分配电能和保护线路和电源设备的过载、欠电压、短路等。在正常条件下，可作为线路的不频繁转换之用。
    本产品符合GB14048.2标准。

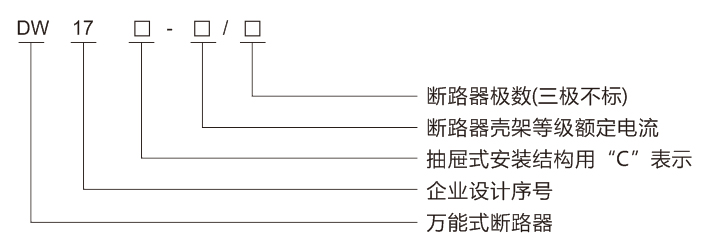

    型号及含义

    正常工作条件

    1、周围空气温度为+40℃~-5℃, 24h内的平均值不超过+35℃。
    2、安装地点：海拔不超过2000m。
    3、大气条件：大气相对湿度在周围空气温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为90%。同时该月的平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。
    4、污染等级：三级。
    5、安装条件：框架式断路器应按说明书成套安装或户内单独安装，与垂直面的倾斜度不超过5°。

    主要技术数据与性能

    断路器结构尺寸等级 断路器型号 额定电流A(防护等级为IP00)
    固定式 抽屉式
    35℃ 45℃ 55℃ 35℃ 45℃ 55℃
    1900 630 630 630 630 630 630 630
    800 800 800 800 800 800 800
    1000 1000 1000 1000 1000 1000 1000
    1250 1250 1250 1250 1250 1250 1250
    1600 1600 1530 1460 1600 1530 1460
    1900 1900 1810 1720 1900 1720 1620
    2900 2000 2000 2000 2000 2000 2000 2000
    2500 2500 2500 2400 2500 2400 2300
    2900 2900 2900 2900 2900 2900 2770
    3900 3200 3200 3200 3200 3200 3200 3200
    3900 3900 3900 3900 3900 3900 3750

    2、断路器的通断能力

    DW17框架式断路器通断能力按O-3min→CO-3min→CO要求；当电源为上进线或下进线时，通断能力指标相同，具体指标见表2。
    壳架等级额定电流 Inm (A) 额定工作电压 额定分断能力(kA) /COSΦ(有效值) 额定接通能力 (kA) 690V~ (峰值) 全分断时间(ms)
    交流(V) 690V~
    1900 400, 690 50/0.25 105 约30
    2900 400, 690 60/0.2 130 约30
    3900 400, 690 80/0.2 180 约30
    注：手动直接操作的断路器，不应用于预期电流峰值超过10kA的电路中。

    3、分励脱扣器、欠电压脱扣器、闭锁电磁铁、释能电磁铁与操作电动机的功耗见表3。

    名称 交流 交流 直流 直流
    电压(V) 功率(VA) 电压(V) 功率(VA)
    分励脱扣器 380, 220 510 220, 110 220
    欠电压脱扣器 380, 220 30 220, 110 10
    闭锁电磁铁 380, 220 30 220, 110 10
    释能电磁铁 380, 220 510 220, 110 220
    电动机 380, 220 700 220, 110 550
    注：1、分励脱扣器的动作电压范围为额定工作电压的70%~110%。
    2、欠电压脱扣器、闭锁电磁铁、电动机操作机构和释能装置的动作电压为额定工作电压的85%~110%。

    4、过电流脱扣器的保护特性

    4.1、过载脱扣器的长延时动作见表4
    序号 过载电流 / 脱扣器额定电流 动作时间
    1 1.05 >2h不脱扣(冷态)
    2 1.3 <2h脱扣(热态)
    3 1.5 <2min脱扣(热态)
    4 3 可返回>85(冷态)
    注：三相断路器在二相负载时序号2动作电流允许提高10%，单相负载允许提高20%
    4.2 短路脱扣器的动作电流范围为整定值的±20%

    5、断路器的机械电寿命，电寿命次数见表5

    壳架等级额定电流 Inm (A) 机械寿命 (次) 电寿命 (次) 抽屉式插入装置的机械寿命(次)
    1900 20000 1000 100
    2900 10000 500 100
    3900 10000 500 100
    注：1. DW17-1900为电动机预储能操作时其机械寿命为10000次。
    2. 电寿命的试验条件为:u=1.05Ue, I=Ie, COSΦ=0.8±01。

    6、辅助开关的接通分断能力见表6，其机械寿命为20000次，电寿命为10000次。

    电源种类 约定发热电流 (Ith) 额定控制容量 (Pe) 脱扣类型额定电流80 接通与分断条件 试验周期
    (次)    		 间隔时间 (s) 通电时间 (ms)
    U/Ue I/Ie COSΦ或T(ms)
    交流 5A 300VA 127~380V 1.1 1.1×10 0.7 50 5~10 60~200
    直流 5A 60W 110~220V 1.1 1.1×1 300 20 5~10 120

    7、断路器安全间距(包括飞弧距离)见表7

    壳架等级额定电流
    Inm (A)    		 固定水平联结及抽屉式安全间距(mm) 固定式垂直联结安全间距(mm)
    A B C D A B C D
    DW17-1900 250 100 100 120 250 100 100 120
    DW17-2900 250 100 100 120 500 100 100 120
    DW17-3900 350 100 100 120 500 100 100 120
    注：1、所有带电零件与接地零件之间必须可靠绝缘。
    2、本表为交流至380V数据。

    8、断路器过电流脱扣器的额定电流调节范围及断路器的重量见表8

    项目 / 型号     备注
    630 800 1000 1250 1600 1900 2000 2500 2900 3200 3900 630 800 1000 1250 1600 1900 2000
    过载脱扣器 过载长延时脱扣器整定电流调节范围 (A) 200-300-400 ■ ■                   ■ ■ ■ ■ ■     任选一种
    350-500-630 ■ ■ ■                 ■ ■ ■ ■ ■
    500-650-800   ■                     ■
    500-750-1000     ■ ■                   ■ ■ ■
    750-1000-1250       ■                     ■
    900-1200-1600         ■                     ■
    900-1400-1900           ■                     ■ ■
    1000-1500-2000             ■                     ■
    1500-2000-2500               ■
    1900-2400-2900                 ■
    短路脱扣器 短路短延时脱扣器整定电流调节范围 (kA) 3-4-5 ■ ■ ■ ■               ■ ■ ■ ■ ■     任选一种
    5-5, 6-8 ■ ■ ■ ■ ■ ■           ■ ■ ■ ■ ■
    8-10-12           ■ ■ ■ ■               ■ ■
    8-12-16                   ■
    10-15-20                     ■
    短路瞬时脱扣器整定电流调节范围(kA) 2-3-4 ■ ■ ■ ■ ■ ■ ■ ■       ■ ■ ■ ■ ■
    4-6-8           ■ ■ ■ ■     ■ ■ ■ ■ ■
    6-9-12                 ■ ■             ■ ■
    8-12-16                     ■
    10-15-20
    断路器重量
    (kg)    		 无过载固定式 28 28.5 29 31.5 34.5 38.7 61 64 73 109 122
    抽屉式 58 59.5 61 63.5 66.5 71.7 116 119 132 160 179

    9、DW17框架式断路器的种类和规格见表9

    序号 分类 / 型号 三极 四极 备注
    630~1900 2000 2500 2900 3200 3900 4000 4900 630~1900 2000 2500
    1 主电路 AC 电压至400V ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ 任选一种
    AC 电压至690V ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
    2 操作方式 手动 右侧直接操作 ■ ■ ■ ■         ■ ■ ■ 任选一种
    正面直接操作 ■ ■ ■ ■         ■ ■
    正面快速操作 ■ ■ ■ ■ ■ ■     ■ ■ ■
    电动 电动机操作 ■ ■ ■ ■ ■ ■     ■ ■ ■
    电动机预储能带释能操作 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
    3 电压脱扣器 欠电压脱扣器 瞬时动作 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ 三种脱扣器只能选其中二种或选用双分励脱扣器
    延时动作 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
    分励脱扣器 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
    闭锁电磁铁 ■ ■ ■ ■ ■ ■ ■ ■
    4 过电流脱扣 过载长延时及短路瞬时 ■ ■ ■ ■         ■ ■ ■ 任选一种
    过载长延时及短路短延时 ■ ■ ■ ■         ■ ■ ■
    短路瞬时 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
    短路短延时(ZZ) ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
    无过电流脱扣器 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■
    5 安装接线 固定式 水平联结 ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ ■ 任选一种
    垂直联结 ■ ■ ■ ■         ■   ■
    抽屉式 水平联结 ■ ■ ■ ■ ■ ■ ■ ■
    垂直联结 ■ ■ ■ ■ ■ ■ ■ ■

    安装使用和维护

    1、安装前先以500V兆欧表检查断路器绝缘电阻，在周围介质温度20℃±5℃和相对湿度为50%~70%时应不小于10MΩ，否则应进行处理，待绝缘电阻达到要求后方可使用。
    2、安装前应检查断路器的规格是否符合要求。
    3、检查断路器在闭合和断开过程中，其可动部分与灭弧室的零件应无卡住和碰擦现象。并且指示标牌能正确的指示断路器工作状态。
    4、固定式断路器安装时，其底座应居于垂直水平的位置，用安装螺钉固定。同时必须可靠接地，接地螺钉处有" "符号标记。
    5、安装时应考虑断路器的安装间距(参见表7)。
    6、断路器安装必须平整。
    7、检查分励脱扣器，欠电压脱扣器动作是否正常，随后在欠电压脱扣器吸合条件下，手动操作或电动操作应可靠地使断路器闭合，当用分励脱扣器或欠电压脱扣器或手动脱扣时，应使断路器可靠断开，进行五次操作试验。
    8、使用中发现铁芯有特异噪声时，应将工作极面的防锈油抹净。
    9、断路器应定期进行维护：
    a. 清理尘埃，以保持断路器的绝缘良好;
    b. 对各个转动或滑动部分加注润滑油;
    c. 检查各种脱扣器的整定值和动作值以及操作过程;
    d. 检查触头系统：抹净触头上的烟痕，发现触头接触面上有小的金属颗粒时，应将其清除；如果触头银合金的厚度小到1mm时必须更换触头；如果主触头超程小于4mm以及动静弧触头刚接触时动静主触头间距离小于2mm时必须调整有关触头；检查软联结有无损伤，如有折断层，应去掉该层，发现折断严重，应更换。
    e. 框架式断路器经受短路电流后，除必须检查触头系统外，需清理灭弧罩两壁烟痕，如果灭弧栅片烧损严重，则应更换灭弧罩;
    f. 联接断路器主回路接线端的母线，离接线端200~250mm处应用绝缘件固定，以免电动力造成损害。

    外形及安装尺寸

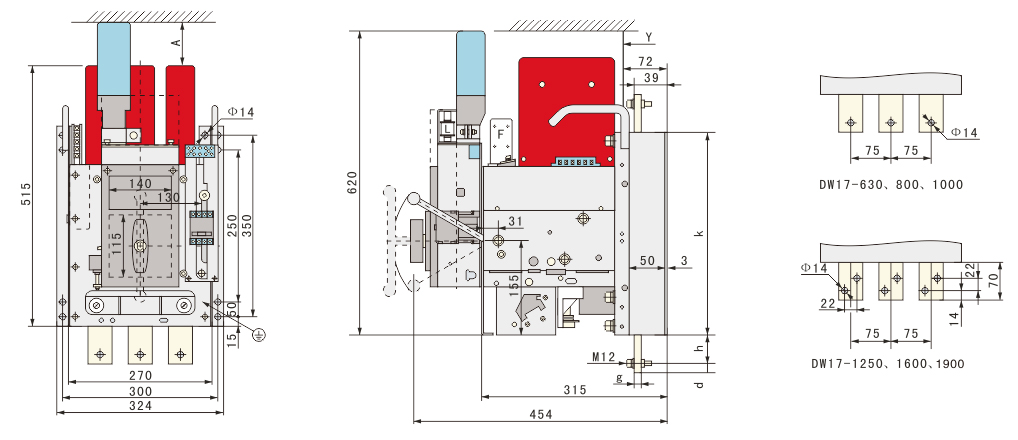

    1. DW17-800, 1000, 1250, 1600, 1900三极固定式断路器外形及安装尺寸见图1、图2

    图1、水平接线

    图2、垂直接线(注意：用户加装绝缘板Y)

    2. DW17-630, 800, 1000, 1250, 1600, 1900三极固定式断路器安装尺寸(mm)

    额定电流(A) a b c d g h k
    DW17-630 30 5 61 15 5 50 480
    DW17-800/1000 40 8 71 20 8 60 500
    DW17-1250 50 10 81 14 10 70 520
    DW17-1600 50 15 81 14 15 70 520
    DW17-1900 60 20 81 14 20 70 520

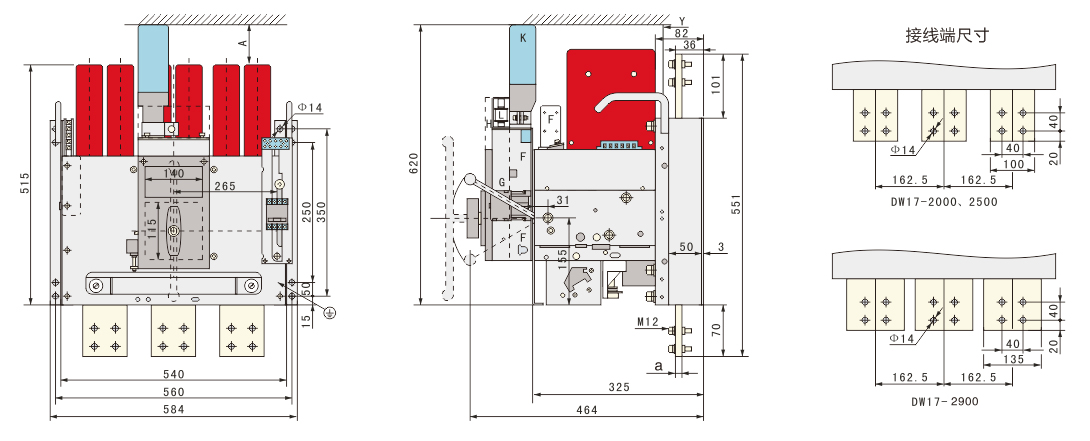

    3. DW17-2000, 2500, 2900三极固定式断路器外形及安装尺寸见图3、图4

    图3、水平接线
    额定电流 In (A) 母线厚度 a (mm)
    2000, 2500 15
    2900 20
    图4、垂直接线(注意：用户加装绝缘板Y)
    额定电流 In (A) 母线厚度 a (mm)
    2000, 2500 15
    2900 20

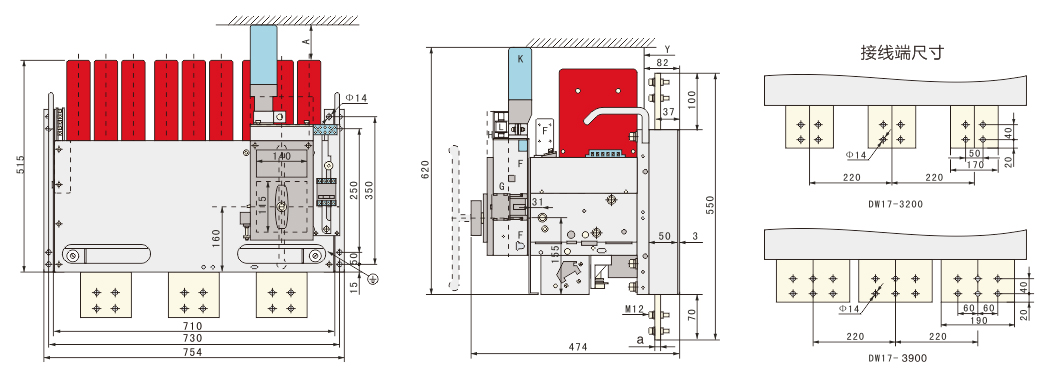

    4. DW17-3200, 3900三极固定式断路器外形及安装尺寸见图5、图6

    图5、水平接线
    额定电流 In (A) 母线厚度 a (mm)
    3200 15
    3900 20
    图6、垂直接线(注意：用户加装绝缘板Y)
    额定电流 In (A) 母线厚度 a (mm)
    3200 15
    3900 20

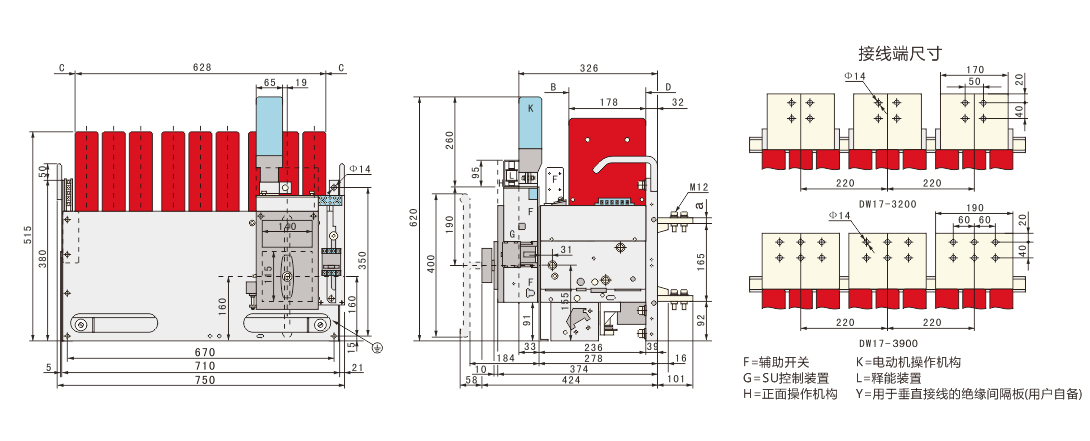

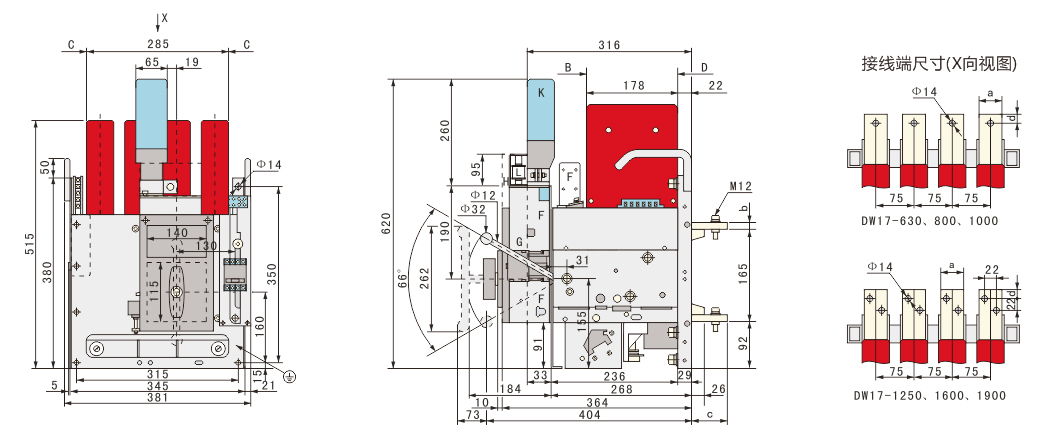

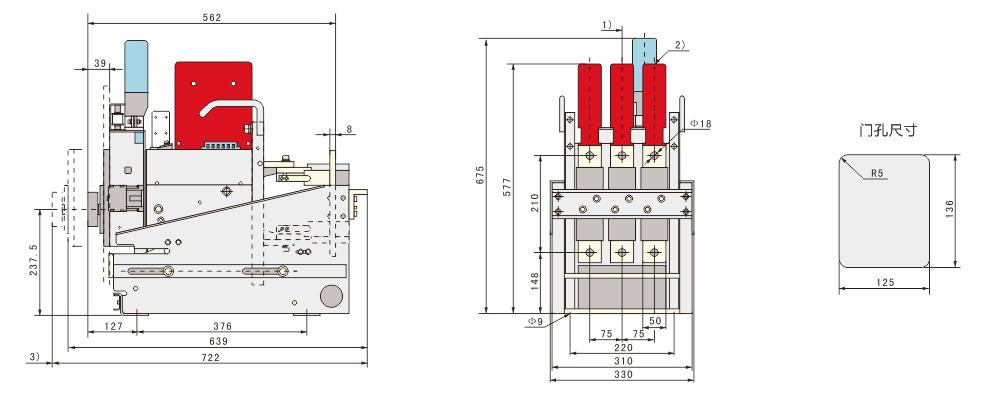

    5. DW17-630, 800, 1000, 1250, 1600三极抽屉式断路器外形及安装尺寸见图7

    图7、1)操作机构中心线。2)安全间距A、B、 C、D参见固定式。3)开关拉出距离

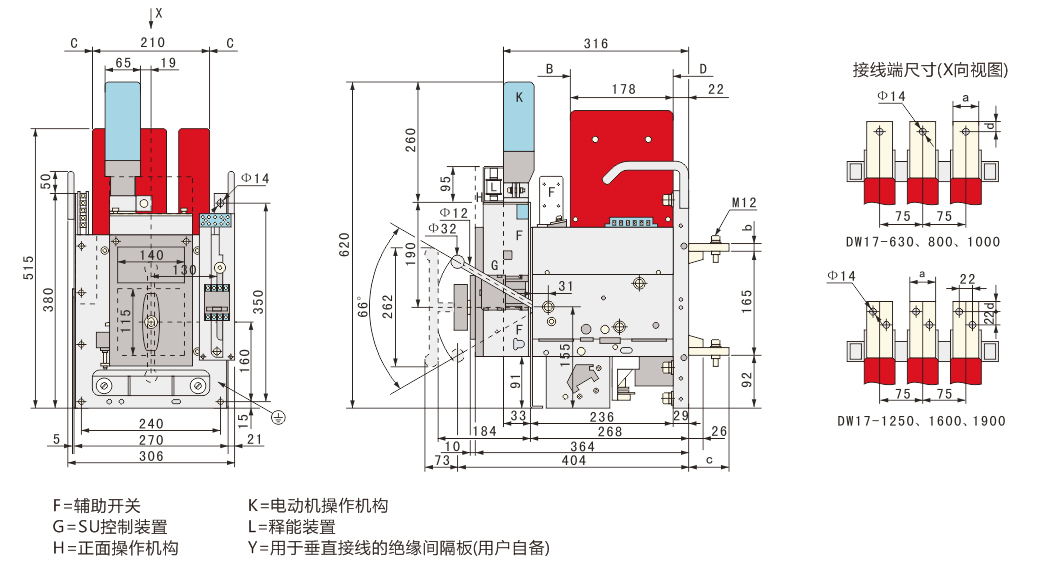

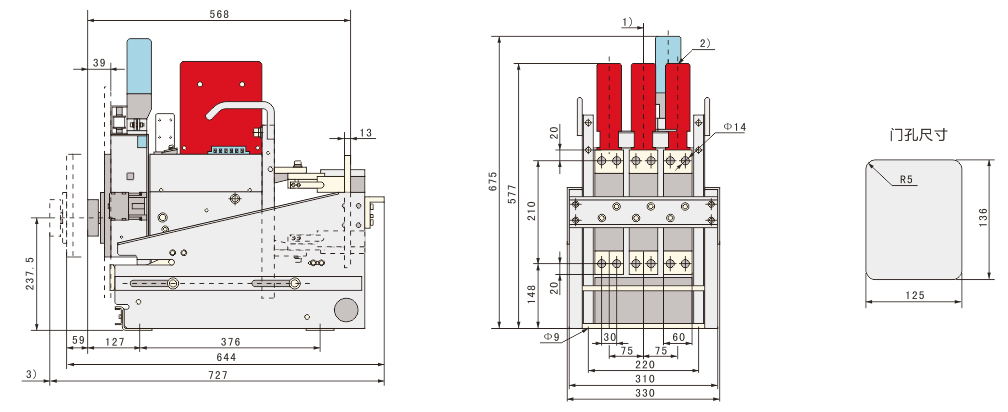

    6. DW17-1900三极抽屉式断路器外形及安装尺寸见图8

    图8、1)操作机构中心线。2)安全间距A、B、 C、D参见固定式。3)开关拉出距离

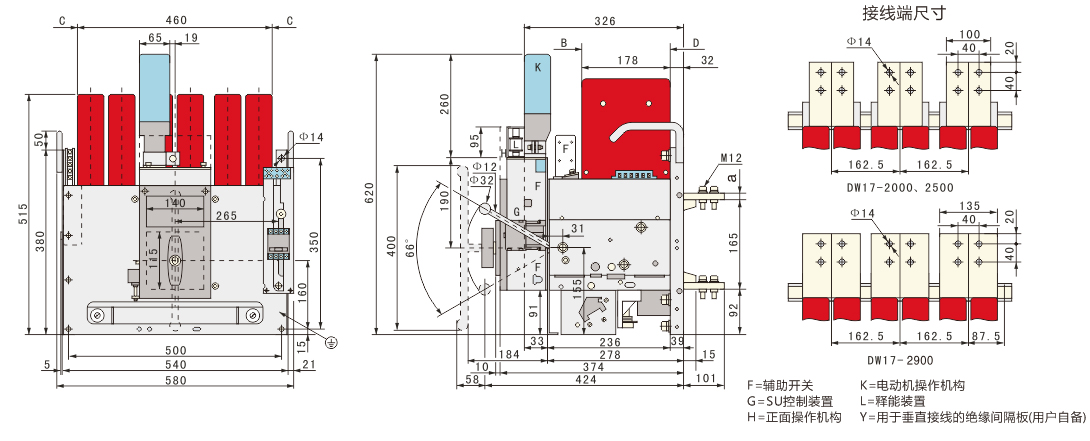

    7. DW17-2000, 2500三极抽屉式断路器外形及安装尺寸见图9

    图9、1)操作机构中心线。2)安全间距A、B、 C、D参见固定式。3)开关拉出距离

    8. DW17-2900三极抽屉式断路器外形及安装尺寸见图10

    图10、1)操作机构中心线。2)安全间距A、B、 C、D参见固定式。3)开关拉出距离

    9. DW17-3200三极抽屉式断路器外形及安装尺寸见图11

    图11、1)操作机构中心线。2)安全间距A、B、 C、D参见固定式。3)开关拉出距离

    10. DW17-3900三极抽屉式断路器外形及安装尺寸见图12

    图12、1)操作机构中心线。2)安全间距A、B、 C、D参见固定式。3)开关拉出距离

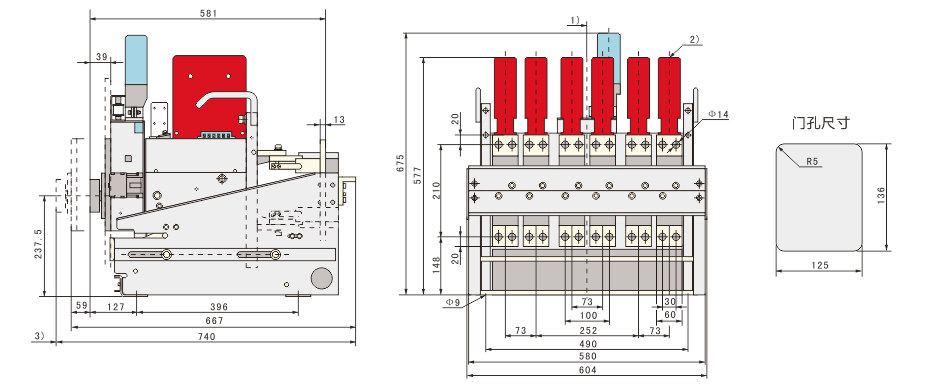

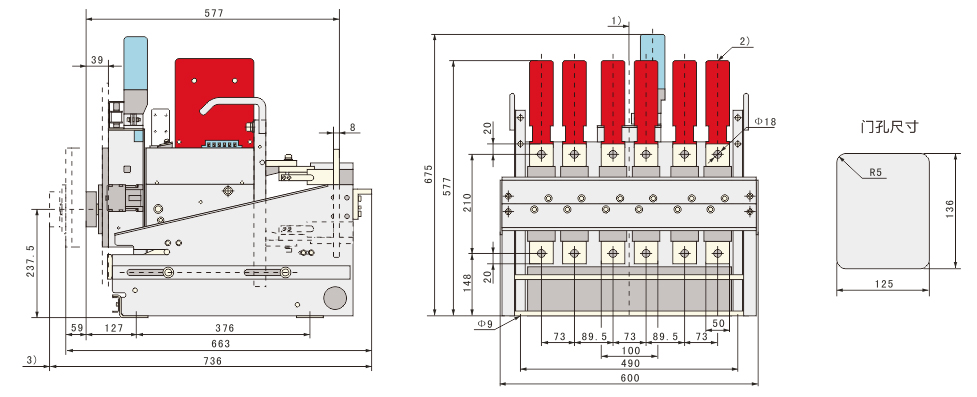

    11. DW17-630~1900四极固定式断路器外形及安装尺寸见图13, 14

    图13, 14、1)操作机构中心线。2)安全间距A、B、 C、D参见固定式。3)开关拉出距离
    水平接线

    DW17-630~1900四极固定式断路器安装尺寸
    额定电流(A) a b c d g h k
    DW17-630 30 5 61 15 5 50 480
    DW17-800/1000 40 8 71 20 8 60 500
    DW17-1250 50 10 81 - 10 70 520
    DW17-1600 50 15 81 - 15 70 520
    DW17-1900 60 20 81 - 20 70 520
    垂直接线(注意：用户加装绝缘板Y)

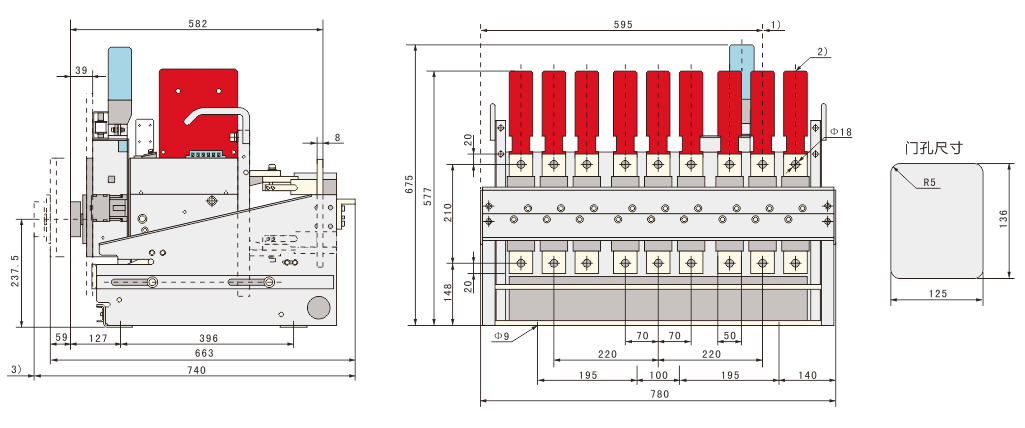

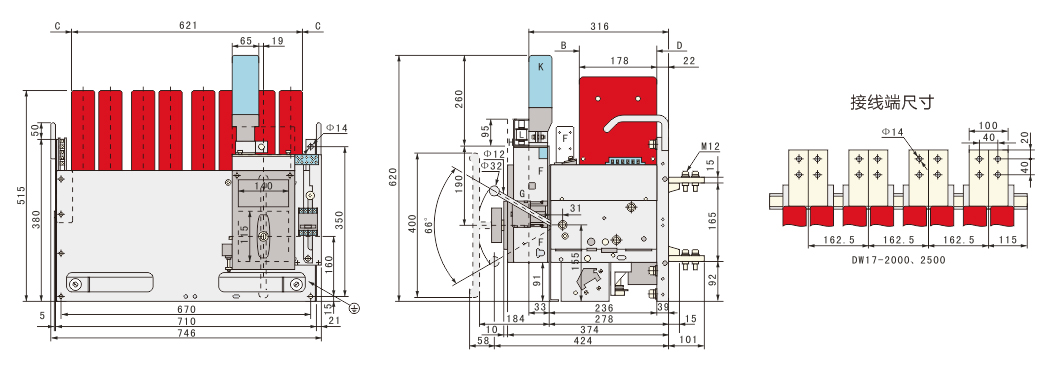

    12. DW17-2000, 2500三极抽屉式断路器外形及安装尺寸见图15, 16

    图15, 16、1)操作机构中心线。2)安全间距A、B、 C、D参见固定式。3)开关拉出距离
    水平接线

    垂直接线(注意：用户加装绝缘板Y)
