    HR6熔断器隔离开关(以下简称刀熔开关)主要用于额定电压交流400V和660V(45~62Hz),约定发热电流至800A的具有高短路电流的配电电路和电动机电路中,作为电源开关、隔离开关、应急开关、并作电路保护之用,但一般不作为直接开闭单台电动机之用。
    HR6隔离开关带熔断器符合IEC60947-3, GB14048.3标准。

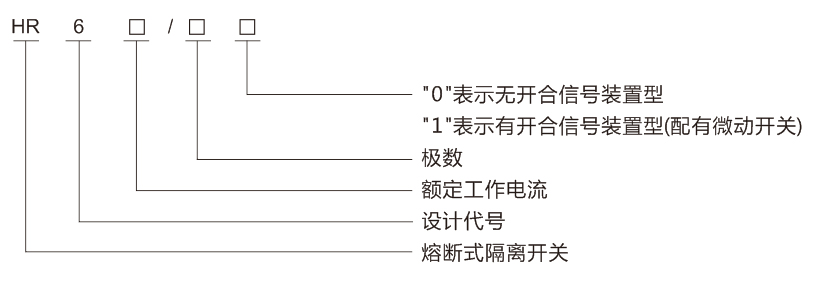

    型号及含义

    结构特征

    HR6熔断器隔离开关由底座、盖和灭弧室等部分组成,均由耐弧塑料制成,为全塑型结构。静触头直接装在底座上,灭弧室拆装方便,每个灭弧室都有内室和外室二部份,采用多片金属灭弧栅,增强了灭弧能力,提高了触头寿命。
    NT型熔断体装在盖的内部,盖可沿支持件呈扇形旋转,具有较大的电隔离距离以满足隔离开关的要求,盖可以方便地从底座上拆下,使得安装和更换熔断体很方便。底座上具有两组安装孔,能满足各种开关柜内及面板上安装的要求。开关的两侧面,根据需要可装辅助触头,发出指示开关分合状态的信号。

    主要参数与技术性能

    HR6熔断器隔离开关与熔断体配用关系(见表1)
    约定发热电流 (A) 熔断体型号 额定工作电压 (V) 熔体电流值 (A)
    160 NT00, RT16-00 380 4, 6, 10, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100, 125, 160
    660 4, 6, 10, 16, 20, 25, 32, 35, 40, 50, 63, 80, 100
    250 NT1, RT16-1 380 80, 100, 125, 160, 200, 224, 250
    660 80, 100, 125, 160, 200
    400 NT2, RT16-2 380 125, 160, 200, 224, 250, 300, 315, 355, 400
    660 125, 160, 200, 224, 250, 300, 315
    630 NT3, RT16-3 380 315, 355, 400, 425, 500, 630
    660 315, 355, 400, 425
    800 CRT3 380 630, 800
    660 630
    HR6熔断器隔离开关主要技术参数
    型号 HR6-160 HR6-250 HR6-400 HR6-630 HR6-800
    额定绝缘电压(V) 800 800 800 800 800
    约定发热电流(A) 160 250 400 630 800
    额定工作电流(A) 380V 160 250 400 630 800
    660V 100 200 315 425 630
    额定接通和分断能力 (A)
    (1.05Ue时)
    380V, COSΦ=0.35, AC23B 接通 1600 2500 4000 6300 6300
    分断 1280 2000 3200 5040 5040
    660V, COSΦ=0.65, AC22B 接通 480 750 1200 1890 1890
    分断 480 750 1200 1890 1890
    额定限制短路电流(kA) 380V 100 100 100 100 100
    660V 50 50 50 50 50
    最大预期峰值电流(kA) 100 100 100 100 100
    配用NT熔断器尺码 00 1 2 3 3
    污染等级 3 3 3 3 3
    安装类别
    辅助开关额定电压交流400V,约定发热电流6A,使用类别为AC-15,额定控制容量300VA。

    正常工作条件

    1. 周围空气温度不高于+40℃,不低于-5℃。
    2. 安装地点的海拔不超过2000m。
    3. 湿度:最高温度为+40℃时,空气的相对湿度不超过50%,在较低的温度下可以允许有较高的相对湿度,例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。
    4. 周围环境的污染等级为3级。
    5. 带熔断器隔离开关应安装在无显著摇动、冲击振动和没有雨雪侵袭的地方,同时安装地点应无爆炸危险介质,且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。

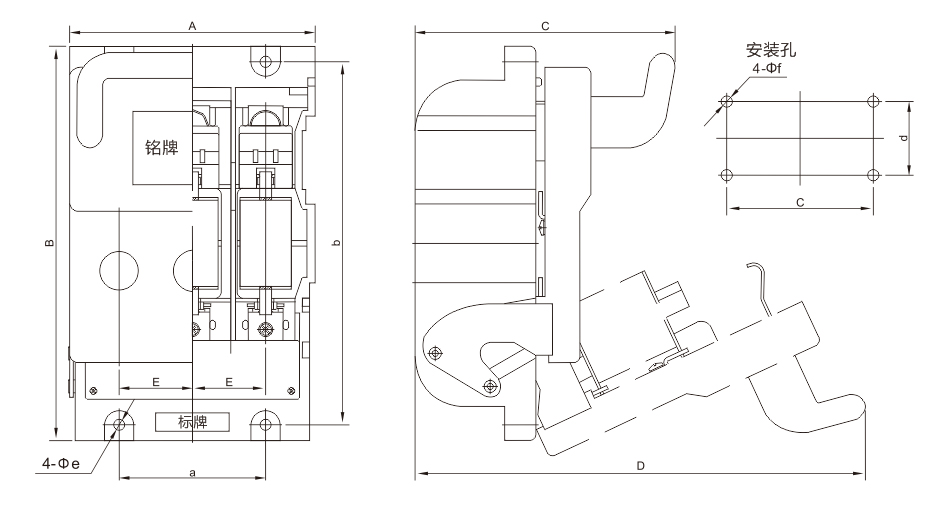

    外形及安装尺寸

    型号 外形尺寸(mm) 安装尺寸(mm)
    A B C D E a b c d Φe Φf
    HR6-160/30 134 215 142 245 40 80 198 80 40 Φ6.5 Φ6.5
    HR6-250/30 184 280 162 320 60 120 260 120 60 Φ8.5 Φ8.5
    HR6-400/30 220 300 194 360 72 144 280 144 60 Φ8.5 Φ8.5
    HR6-630/30 244 300 194 360 80 160 280 160 60 Φ8.5 Φ8.5
