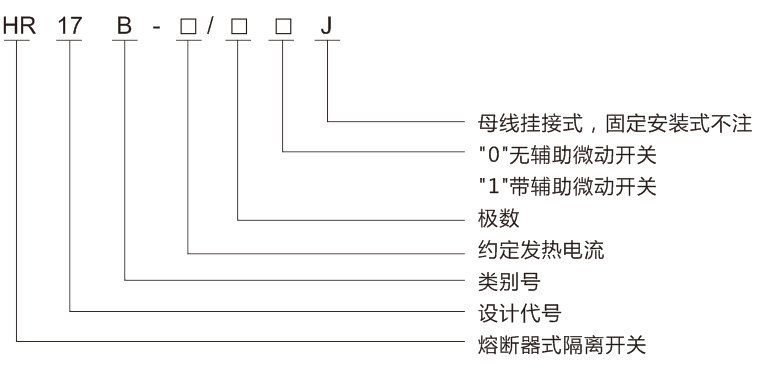

适用范围
HR17B熔断器式隔离开关可带负荷操作,适用于额定电流40A~630A,有2组、3组、4组之分。既可挂装在母线上,也可安装在固定板上;并提供了上下端输入输出结构,带刀口引入及灭弧装置;HR17B熔断器式隔离开关罩上带有封闭的检测孔,内置信号开关、检测开关。可选配熔丝监测器,亦可做刀开关使用。
HR17B直列式熔断器开关造型美观、新颖简洁,符合IEC60947-3, GB14048.3标准。
结构特点
1、HR17B熔断器式隔离开关主要有底座、上盖、灭弧罩等部分组成,静触头直接装在底座上,熔断体装在上盖中直接作为动触头刀片用,上盖可沿底座上的支点成扇形旋转打开,使熔断体从插座中完全拔出,并具有较大的隔离距离,上盖亦可方便地从底座上撤出,便于开关的安装与安全拆换熔断体。
2、熔断器式隔离开关中底座、上盖、灭弧罩等均由耐弧塑料压制而成,为全塑型结构,具有良好的机械强度、阻燃性能与介电性能,且结构简单、拆装方便、安全可靠。灭弧罩中装有多片金属灭弧栅,加强了开关的灭弧能力,消除了飞弧的危害,提高了触头的使用寿命。
3、开关可带负荷操作,可接在母线上,也可固定安装在面板上,可手插熔断体作动触头用,也可直接带刀片当隔离开关用,可带辅助微动开关,用以指示开关的接通与分断。
主要技术参数
产品型号 |
HR17B-40 |
HR17B-63 |
HR17B-160 |
HR17B-250 |
HR17B-400 |
HR17B-630 |
额定绝缘电压 Ui |
690V |
690V |
800V |
800V |
800V |
800V |
额定工作电压 Ue |
AC400, 660V |
额定工作电流 Ie |
400V AC-23B |
40A |
63A |
160A |
250A |
400A |
630A |
660V AC-22B |
32A |
50A |
100A |
200A |
315A |
425A |
额定接通能力 Icm |
10Ie |
额定限制短路电流 Inc |
50kA |
配用熔断体 |
RT14-40 |
RT14-63 |
NT00-160 |
NT1-250 |
NT2-400 |
NT3-630 |

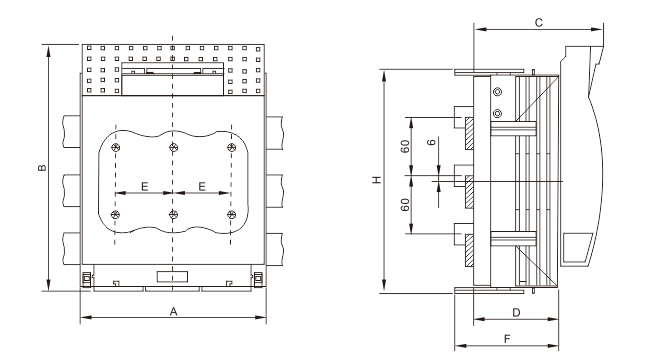

HR17B-160~630A熔断器式隔离开关挂接式外形与安装尺寸
开关型号 |
A |
B |
C |
D |
E |
F |
H |
HR17B-160/30J |
106 |
200 |
97 |
60 |
33 |
87 |
200 |
HR17B-250/30J |
185 |
247 |
128 |
88 |
57 |
110 |
220 |
HR17B-400/30J |
210 |
290 |
145 |
97 |
65 |
125 |
268 |
HR17B-630/30J |
256 |
300 |
160 |
112 |
81 |
139 |
285 |

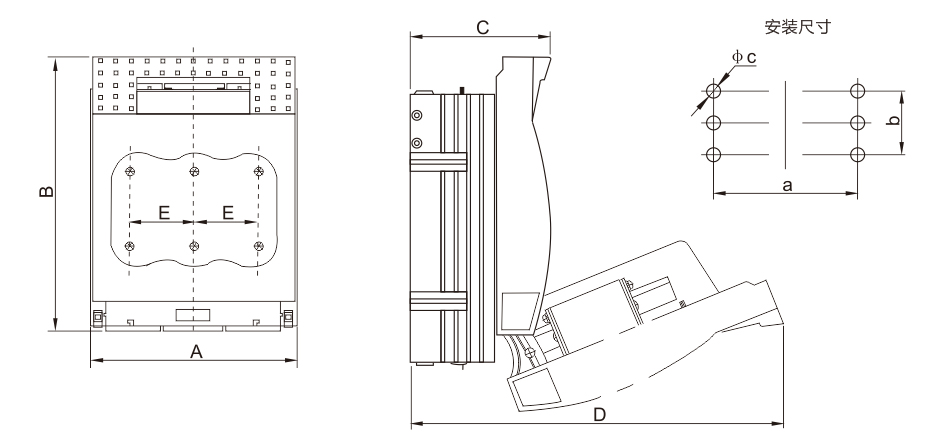

HR17B-40~630A熔断器式隔离开关固定式外形与安装尺寸
型号 |
外形尺寸 (mm) |
安装尺寸 (mm) |
A |
B |
C |
D |
E |
a |
b |
Φc |
HR17B-40 |
2极 |
55 |
116 |
76 |
150 |
21 |
25 |
/ |
Φ6 |
3极 |
76 |
116 |
76 |
150 |
21 |
42 |
/ |
Φ6 |
HR17B-63 |
2极 |
74 |
116 |
76 |
150 |
31 |
35 |
/ |
Φ6 |
3极 |
105 |
116 |
76 |
150 |
31 |
62 |
/ |
Φ6 |
HR17B-160 |
2极 |
75 |
200 |
83 |
205 |
33 |
43 |
25 |
Φ7 |
3极 |
106 |
200 |
83 |
205 |
33 |
66 |
25 |
Φ7 |
4极 |
138 |
200 |
83 |
205 |
33 |
100 |
25 |
Φ7 |
HR17B-250 |
2极 |
128 |
247 |
110 |
295 |
57 |
72 |
50 |
Φ11 |
3极 |
185 |
247 |
110 |
295 |
57 |
114 |
50 |
Φ11 |
4极 |
242 |
247 |
110 |
295 |
57 |
172 |
50 |
Φ11 |
HR17B-400 |
2极 |
145 |
290 |
125 |
340 |
65 |
80 |
50 |
Φ11 |
3极 |
210 |
290 |
125 |
340 |
65 |
130 |
50 |
Φ11 |
4极 |
276 |
290 |
125 |
340 |
65 |
195 |
50 |
Φ11 |
HR17B-630 |
2极 |
175 |
300 |
145 |
360 |
81 |
90 |
50 |
Φ11 |
3极 |
256 |
300 |
145 |
360 |
81 |
162 |
50 |
Φ11 |
4极 |
340 |
300 |
145 |
360 |
81 |
243 |
50 |
Φ11 |
