适用范围

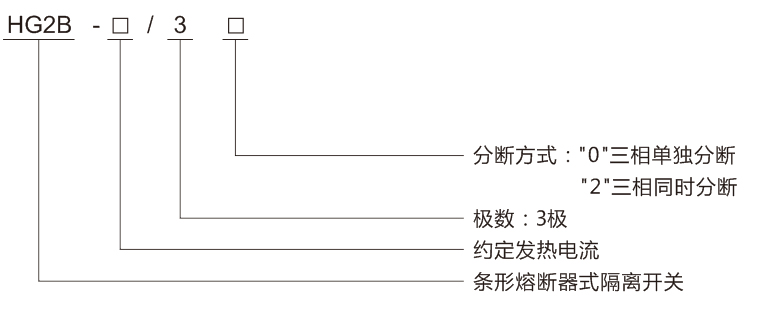

HG2B条形熔断器式隔离开关(也称为
条形开关),适用于交流额定电压660V及以下,交流160A~630A,额定交流频率50Hz。可带负荷操作,首创电流互感器与条形开关一体化,具有上下进出线对调方便、可三相单独分断、亦可三相同时分断等优点,广泛用于成套产品及进口箱式变电站中。
工业企业配电系统中,
条形隔离开关主要用于有高短路电流的配电电路和电动机电路中,可供不频繁手动接通和分断电路及隔离电源用,并能对交流电路短路保护。
HG2B条形熔断器式隔离开关不适合作为起动和断开单台电动机开关之用。
符合标准:GB14048.3, IEC60947-3。
正常工作条件和安装条件
1. 周围空气温度不高于+40℃,不低于-5℃。
2. 安装地点的海拔不超过2000m。
3. 湿度:最高温度为+40℃时,空气的相对湿度不超过50%,在较低的温度下可以允许有较高的相对湿度,例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。
4. 条形熔断器开关周围环境的污染等级为3级。
5. 条形开关应安装在无显著摇动、冲击振动和没有雨雪侵袭的地方,同时安装地点应无爆炸危险介质,且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃。
产品特点
■ 首创电流互感器与熔断器开关一体化
■ 带有刀口引入和灭弧装置,操作安全
■ 可选装隔离刀片、NT/NH系列及普通半导体熔芯(快熔)
■ 可加装熔丝监测器和信号开关
■ 可作主进开关,瞬时分断能力达50-100kA
■ 具有独特工艺技术的DNH5条形熔断器式隔离开关
■ 开关造型美观、新颖简洁,符合IEC60947-3. GB14048.3标准。
结构及特征
条形开关由底座、基座、盖、手柄及防护罩等部分组成。NT系列熔断体安装在盖上,并直接作为动触头刀片使用;手柄沿底座的支点呈扇形旋转运动,将盖连同熔断器一起作分断、合闸,有较大的空间距离和明显的断开点,满足隔离开关要求。基座与底座能方便的拆开,便于基座安全可靠地安装在汇流排上。底座上装有灭弧栅,保证条形熔断器开关分断能力。
主要技术参数
|
HG2B-160/100 |
HG2B-250 |
HG2B-400 |
HG2B-630 |
电气参数 |
带熔断器 |
额定工作电压 |
Ue |
V |
AC380V |
AC380V |
AC380V |
AC380V |
额定工作电流 |
Ie |
A |
160 |
250 |
400 |
630 |
约定发热电流 |
Ith |
A |
160 |
250 |
400 |
630 |
额定限制短路电流 |
Icw |
kA |
50 |
50 |
50 |
50 |
额定绝缘电压 |
Ui |
V |
690 |
690 |
690 |
690 |
额定冲击耐受电压 |
Uimp |
kV |
8 |
8 |
8 |
8 |
使用等级 |
|
|
AC-21B |
AC-21B |
AC-21B |
AC-21B |
带隔离刀 |
额定工作电压 |
Ue |
V |
\ |
AC400V |
AC400V |
AC400V |
额定工作电流 |
Ie |
A |
\ |
250 |
400 |
630 |
约定发热电流 |
Ith |
A |
\ |
250 |
400 |
630 |
额定限制短路电流 |
Icw |
kA |
\ |
16 |
16 |
16 |
额定绝缘电压 |
Ui |
V |
\ |
1000 |
1000 |
1000 |
额定冲击耐受电压 |
Uimp |
kV |
\ |
12 |
12 |
12 |
使用等级 |
|
|
\ |
AC-22B |
AC-22B |
AC-22B |
共同参数 |
额定频率 |
|
Hz |
50/60 |
50/60 |
50/60 |
50/60 |
极数 |
|
|
3 |
3 |
3 |
3 |
额定接通能力 |
|
A |
10Ie |
额定分断能力 |
|
A |
8Ie |
重量(三相同时) |
|
kg |
1.66 |
8.64 |
8.64 |
9.42 |
熔断器 |
尺码 (RT16\NT\NH) IEC60269-2, GB13539.2 |
|
|
00 |
1 |
2 |
3 |
工作电流 |
In |
A |
160 |
250 |
400 |
630 |
功耗 |
P |
W |
12 |
18 |
28 |
40 |
机构 |
机械寿命 |
|
次 |
1400 |
1400 |
800 |
800 |
母排间距 |
|
mm |
100 |
185 |
185 |
185 |
防护 |
正面 |
开 |
|
IP20 |
IP20 |
IP20 |
IP20 |
关 |
|
IP30 |
IP30 |
IP30 |
IP30 |
其它 |
电子熔断器监测器(EFM) |
|
|
可增配 |
可增配 |
可增配 |
可增配 |
开关断开、闭合信号反馈(微动开关) |
|
|
可增配 |
可增配 |
可增配 |
可增配 |
工作条件 |
环境温度 |
|
℃ |
-5~+55 |
工作方式 |
|
|
连续工作 |
操作 |
|
|
手柄 |
安装形式 |
|
|
垂直 |
高度 |
|
米 |
≤2000 |
污染等级 |
|
|
3 |
过压等级 |
|
|
Ⅲ |
Ⅳ |
条形开关与熔断体的配用关系
约定发热电流 Ith |
配用熔断体码 |
熔断体额定电流 (A) |
160A |
NT00 |
10, 16, 25, 32, 40, 50, 63, 80, 100, 125, 160 |
250A |
NT3 |
200, 250 |
400A |
NT3 |
315, 355, 400 |
630A |
NT3 |
425, 500, 630 |
注:NT3-200, 250A熔断器属非标熔体,请到我们公司订购或定做。
外形与安装尺寸

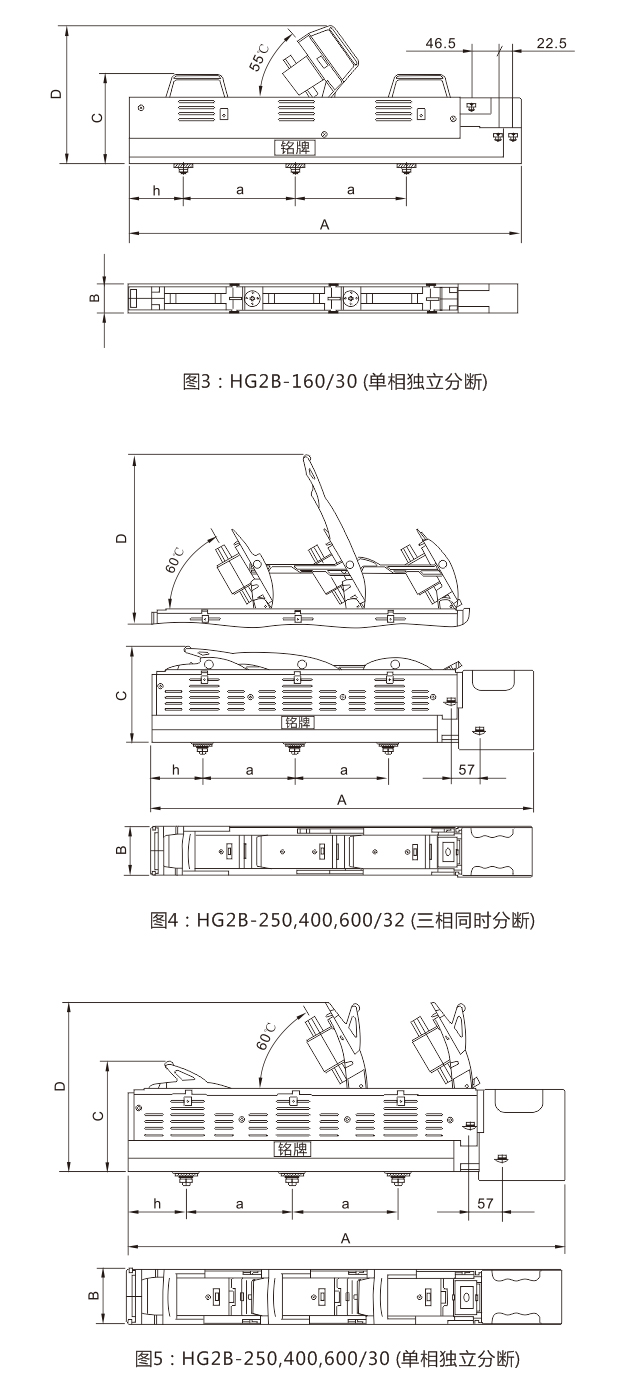

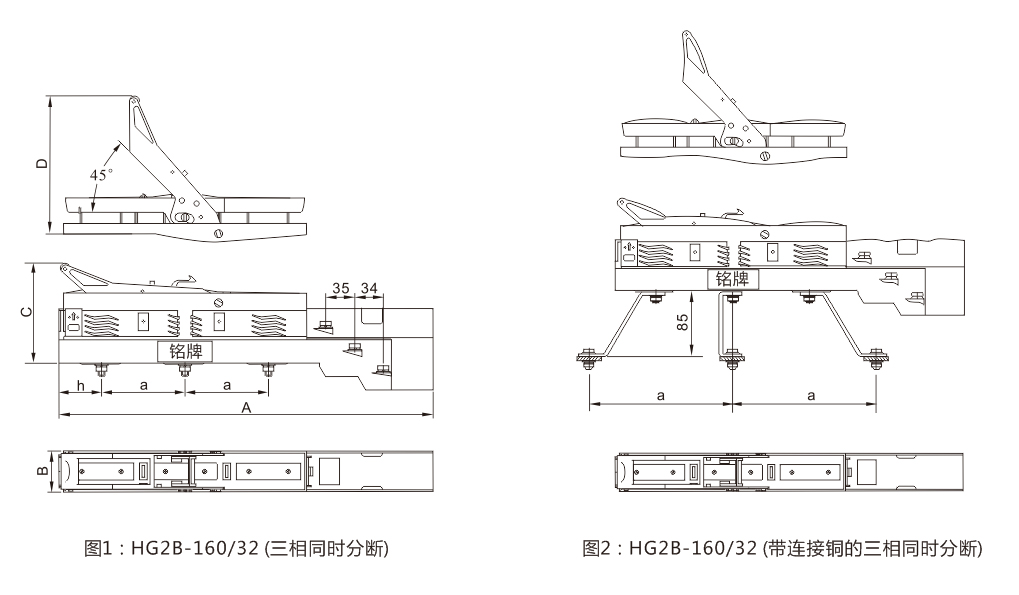

HG2B-160~630A条形隔离开关的外形与安装尺寸
开关型号 |
A |
B |
C |
D |
h |
a |
HG2B-160 |
三相同时 |
448 |
49 |
120 |
205 |
50 |
100 |
带连接铜 |
448 |
49 |
120 |
205 |
50 |
185 |
单相独立 |
650 |
49 |
150 |
230 |
90 |
185 |
HG2B-250, 400, 630 |
三相同时 |
764 |
98 |
195 |
457 |
105 |
185 |
单相独立 |
764 |
98 |
195 |
300 |
105 |
185 |
