DW16框架断路器也叫万能式断路器(以下简称断路器)，主要用于交流50Hz额定电流200~4000A，额定工作电压为400V或690V的配电网络中，用来分配电能、保护线路和电源设备的过载、欠电压及短路。其中额定电流200~630A断路器还可在400V网络中用来保护电动机的过载、欠电压和短路。200~630A的框架断路器也可在变压器中性点直接接地的TN配电系统中对单相金属性对地短路进行保护。在上述各正常条件下，该框架断路器可作为线路不频繁转换和电动机不频繁起动之用。

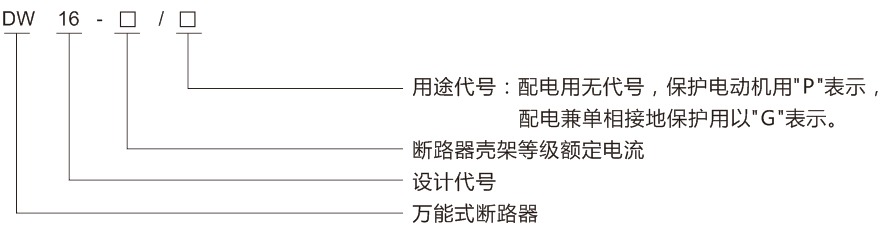

● 按用途分
a. 配电用
b. 保护电动机用(Inm≤630A)
c. 配电兼单相接地保护用(Inm≤630A)
● 按传动装置分
a. 手柄直接传动(Inm≤2000A)
b. 杠杆传动(Inm≤2000A)
c. 电动机传动
● 按脱扣器种类分
a. 带过电流脱扣器和分励脱扣器
b. 带过电流脱扣器和欠电压脱扣器
c. 带过电流脱扣器、分励脱扣器和欠电压脱扣器
d. 带过电流脱扣器、接地脱扣器(瞬时或延时)分励脱扣器和欠电压脱扣(Inm≤630A)
● 按保护种类分
a. 过载及短路均瞬时动作(Inm=2000, 4000A)
b. 过载长延时及短路瞬时动作
c. 过载长延时、短路瞬时及单相接地瞬时或延时动作(Inm≤630A)
● 按接地脱扣器种类分(Inm≤630A)
a. 电磁式(瞬时动作)
b. 电子式(瞬时或延时0.4s动作)
● 按进出线方式，DW16框架式断路器分为
a. 垂直进出线
b. 垂直进线，水平出线
c. 水平进线，垂直出线
d. 水平进出线

1. 周围空气温度为-5℃~+40℃，且在24h内的平均值不超过+35℃。
2. 安装地点的海拔不超过2000m。
3. 大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的平均最大相对湿度为90%，同时该月的平均最低温度为+25℃，并考虑到温度变化发生在产品表面上的凝露。
4. 污染等级为3级。
5. 安装类别为Ⅳ ,辅助电路为Ⅲ(但欠电压脱扣器线图为Ⅳ)。
6. 与垂直面的倾斜度不超过5°。

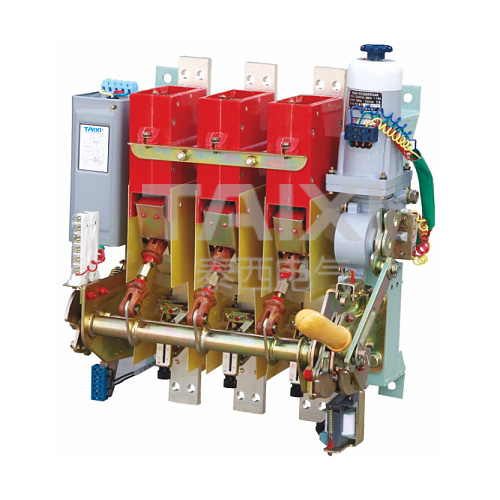

DW16框架式断路器具有630, 2000和4000A三个壳架等级，可满足不同电流等级的需要。全系列均为开启式，主要由自由脱扣机构、接触系统、分励、欠电压和过电流脱扣器(电磁式和热-电磁式)、单相接地脱扣器(Inm≤630A)、电动和手动操作机构以及接线端子等组成。手动操作力小，电动机起动功率小，降耗节能。由于采用新型灭弧室和高强度底座，提高了分断能力和产品耐湿热性能。特别是增设了故障保护装置后，加之过载长延时保护，可使配电系统中原继电保护设施省去，从而使配电装置设计得更紧凑、合理，实现断路器对变压器端TN系统接地故障的有效保护。该断路器的外形尺寸和安装尺寸除4000A外均与DW10相同，大大方便更换装置在各主干线和各分支干线上量大面广的DW10老产品，实现城乡电网改造，大大提高供电质量和安全水平。

额定绝缘电压：690V
额定工作电压：400V或690V
额定电流：(Inm=630A)100, 160, 200, 250, 315, 400, 630A；
(Inm=2000A)800, 1000, 1600, 2000A；
(Inm=4000A)2500, 3200, 4000A

额定短路分断通力(kA)

注：分子为Icu，分母为Ics。
额定接地分断能力为7.5kA(400V, COSΦ=0.5)

分励脱扣器、欠电压脱扣器及操作电动机的额定电压及所需要功率

当欠电压脱扣器的工作电压Ue下降到70%到35%之间时应使断路器断开；当Ue低于35%时，应能防止断路器闭合；当Ue大于或等于85%时应能保证断路器闭合。
分励脱扣器应在控制电源电压Us的70%~110%(接地保护用时Us应为交流220V)之间能保证断路器断开。

电动机操作的断路器应在控制电源电压的85%~110%之间保护可靠闭合，其操作电路见图3、图4。

DW16框架式断路器额定电流长延时和瞬时脱扣器的电流整定值、额定接地动作电流、额定接地不动作电流见表三、表四

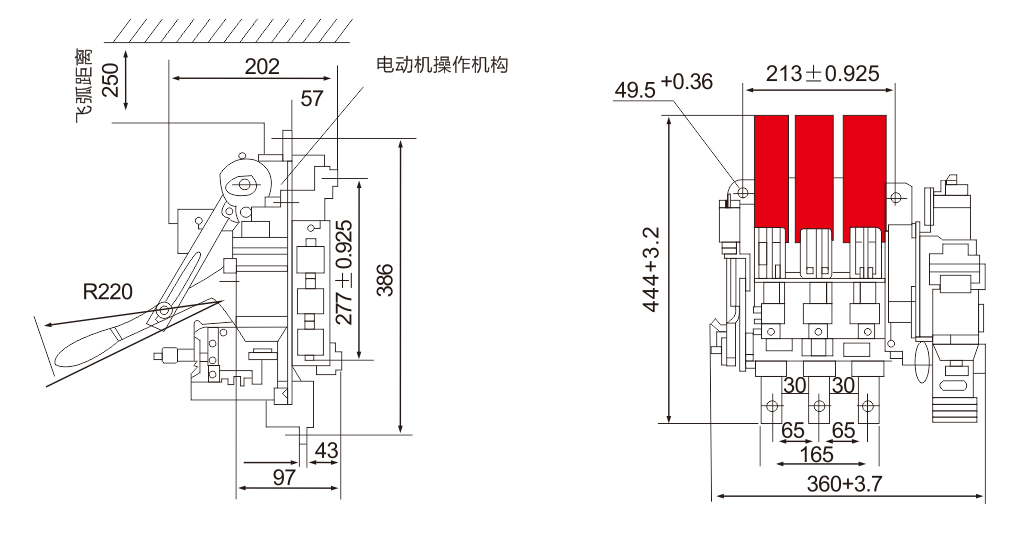

DW16-630断路器直接手动操作及电动机操作的安装尺寸和外形尺寸

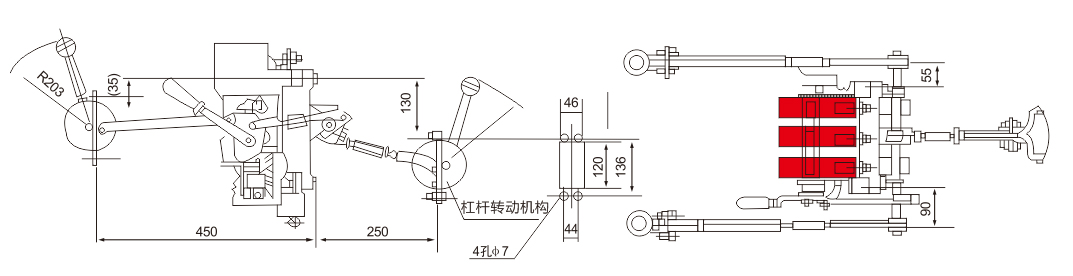

DW16-630断路器杠杆操作及安装尺寸

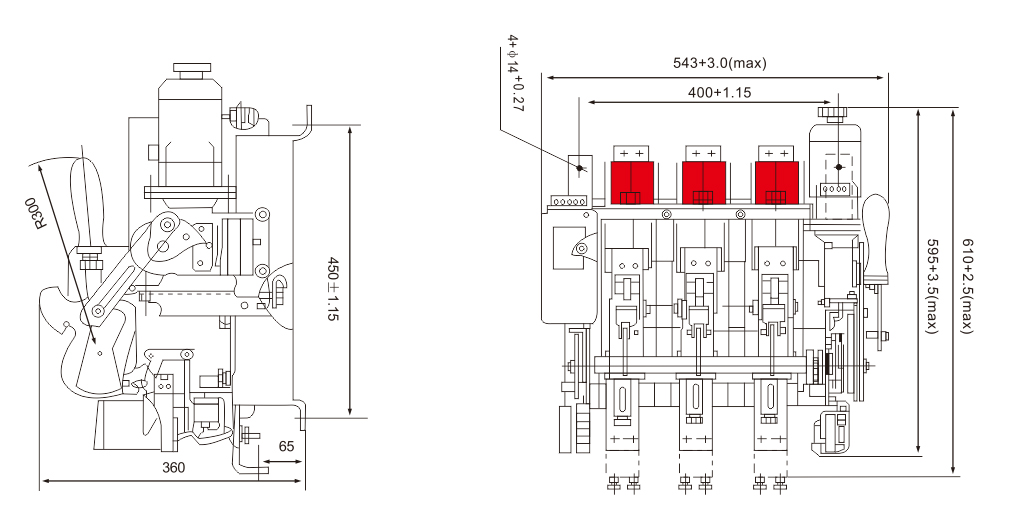

DW16-2000直接手柄操作及电动机操作的安装尺寸和外形尺寸

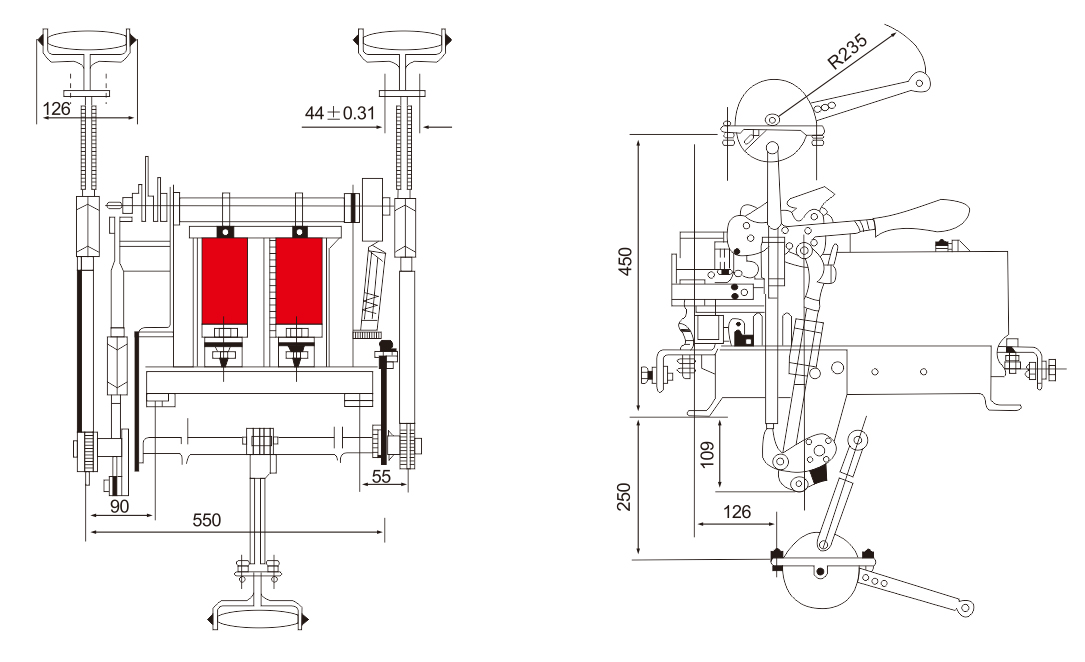

DW16-2000杠杆操作安装尺寸

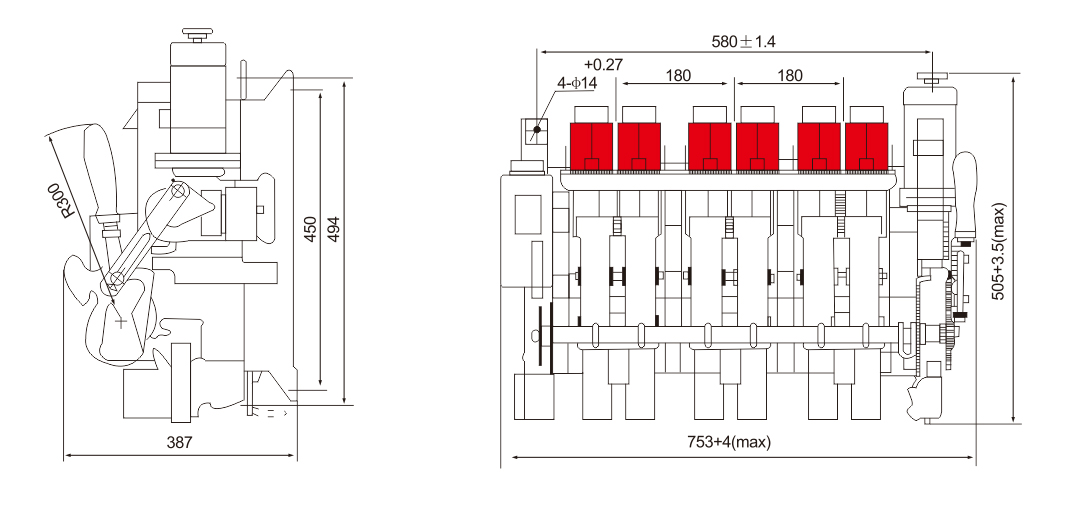

DW16-4000断路器的安装尺寸和外形尺寸

● 安装
安装前核对框架式断路器的型号规格是否符合使用要求。
先用500V兆欧表检查断路器的绝缘电阻，在周围介质温度为+20℃，相对温度为50%~70%时应大于是10兆欧，不然应烘干(如果测量时环境条件不符合上述规定时，则应进行换算)。
安装时断路器底架应垂直于水平位置，用4个M8或M12螺钉并垫以橡胶垫固定。且断路器应安装平稳(安装断路器的结构必须平整)，无附加机构应力，并须可靠接地(接地螺钉处有 标志)。
接线时应将电源引进之母线接至断路器上进线端，而接至用户(负载)之母线应接于其下出线端，且都必须将接近断路器的部分加以紧固。避免各种机械和电动负载之应力作用在断路器上。
灭弧室至相邻电器的导电部分和接地部分的距离应不小于250mm(Imm≤630)和350mm(Imm=2000, 4000)，特别注意在灭弧室正上方飞弧距离处不跨接母线。
安装完毕，在主电路通电前应检查：
a. 欠电压脱扣器、分励脱扣器、电动机操作机构能否在规定的范围内可靠动作。
b. 断路器在闭合和断开过程中，其可动部分与灭弧室零件应无卡住现象。

● 使用与维护
使用前将磁铁工作面上防锈油清除，重新涂上清洁的防锈油，使用中发现欠电压脱扣器铁芯有特殊噪声时，也照此处理。
在使用过程中各转动部分应定期注入润滑油(定期指半年至少一次，下同)。
应定期检查触头系统，特别在分断短路电流后，更必须检查，并应注意：
1、断路器应处于断开位置，所有电源必须分断。
2、断路器上的烟痕用酒精擦清，主触头表面有微小金属颗粒对性能无影响，不必清除。
3、如果触头的合金层厚度小于1mm时，必须更换触头和进行调整，并保护原触头参数不变。
