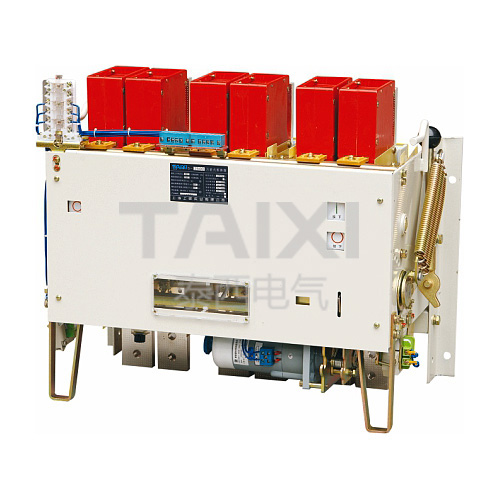

DW15万能式断路器也叫框架式断路器（以下简称断路器），适用于交流50Hz，额定电流200A至4000A，额定工作电压380V至1140V的配电网络中，该断路器主要在配电网络中用来分配电能保护线路及电源设备的过载、欠电压和短路保护之用。
在正常条件下，断路器可作为线路的不频繁转换及电动机不频繁起动之用。
本产品符合GB14048.2标准。

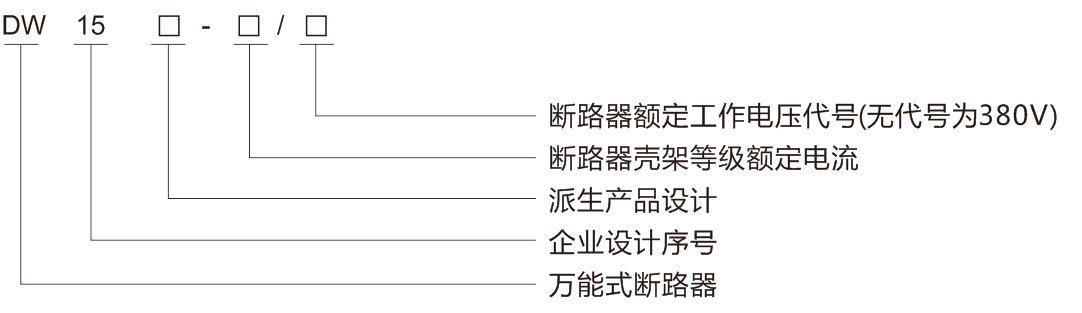

● 按使用类别分
A类（非选择型，具有过电流二段保护特性）。
● 按传动装置分
a. 正面手柄直接传动；
b. 电动机传动。
注：除非用户特殊要求，正常供货具备a、b两种功能。
● 按脱扣器种类分
a. 具有过电流脱扣器和分励脱扣器；
b. 具有过电流脱扣器、欠电压瞬时脱扣器；
c. 具有过电流脱扣器、分励脱扣器和欠电压瞬时脱扣器。
● 按过电流保护种类分
a. 过载及短路均瞬时动作（电磁式）；
b. 过载长延时及短路瞬时动作（热-电磁式）；
注：用户不需要过电流脱扣器时，可协商供货。
● 按欠电压保护种类分
a. 瞬时动作；
b. 延时动作。
● 按是否有预储能分
a. 无预储能（储能及闭合操作一次完成）；
b. 有预储能（储能及闭合操作二次完成）。
● 按进出线方式分
a. 板前进出线（垂直进出线）；
b. 板后进出线（水平进出线）；
c. 板前进线、板后出线（垂直进线、水平出线）；
d. 板前出线、板后进线（垂直出线、水平进线）。

1. 周围空气温度为-5℃-+40℃且24h内的平均值不超过+35℃。
2. 安装地点的海拔不超过2000m。
3. 大气相对湿度在周围空气温度为+40℃时不超过50%；在较低温度下可以有较高的相对湿度；最湿月的月平均最大相对湿度为90%，同时该月的平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝露。
4. 污染等级为3级。
5. 断路器主电路安装类别Ⅳ。辅助电路安装类别除欠电压脱扣器线圈，安装类别跟断路器主电路相同外，其余均为安装类别Ⅲ。

1. DW15万能式断路器的额定绝缘电压等于相应的额定工作电压值。

2. 断路器的主要参数

注：a. 额定断路分断能力，Inm≤630为上进线，Inm>630为上、下进线相同。
b. 断路器的基本参数DW15C-200, 400, 630与DW15-200, 400, 630相同。

3. DW15万能式断路器的脱扣器，释能电磁铁线圈及控制箱的额定电压

注：a. 127规格的矿用。
b. 如需要Us为660V规格的操作电磁铁控制箱，由用户与制造厂协议供货。

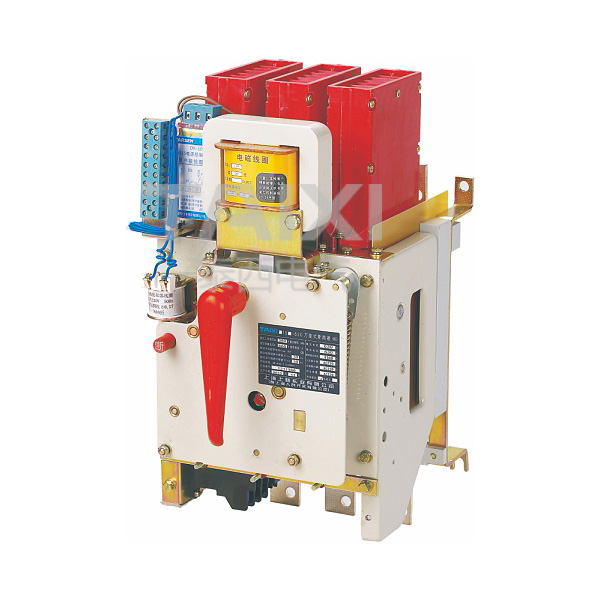

1. DW15-200, 400, 630万能式断路器 该断路器为立体面布置形式，触头系统、快速电磁铁、左右侧面板均安装在一块绝缘板上。上部装有灭弧系统，操作机构可装在正前方或右侧面。有“分”、“合”指示及手动断开按钮。其左上方装有分励脱扣器，背部装有与脱扣半轴相连的欠电压脱扣器。速饱和电流互感器套在下母线上。欠电压延时装置、热继电器分别在下方。该产品结构图见1。 2. DW15-1600, 2500, 4000万能式断路器 该断路器为立体式布置形式、触头系统，操作机构均安装在铁制框架上。上部有灭弧系统，右面装有操作机构。有“通”、“断”指示及手动“合”“分”按钮。左侧面装有分励脱扣器、欠电压脱扣器。速饱和电流互感器套在下母线上。欠电压延时装置、热继电器分别装在下方。该产品结构图见图2。 3. DW15C-200, 400, 630抽屉式断路器 该产品由断路器本体(经改装的DW15)和抽屉座组成。断路器本体上装有隔离触刀、二次回路动触头，接地触头支撑导轨等。抽屉座左右侧板、铝支架、隔离触座、二次回路静触头、滑架等组成。正下方有操作手柄、螺杆等组成推拉操作机构。

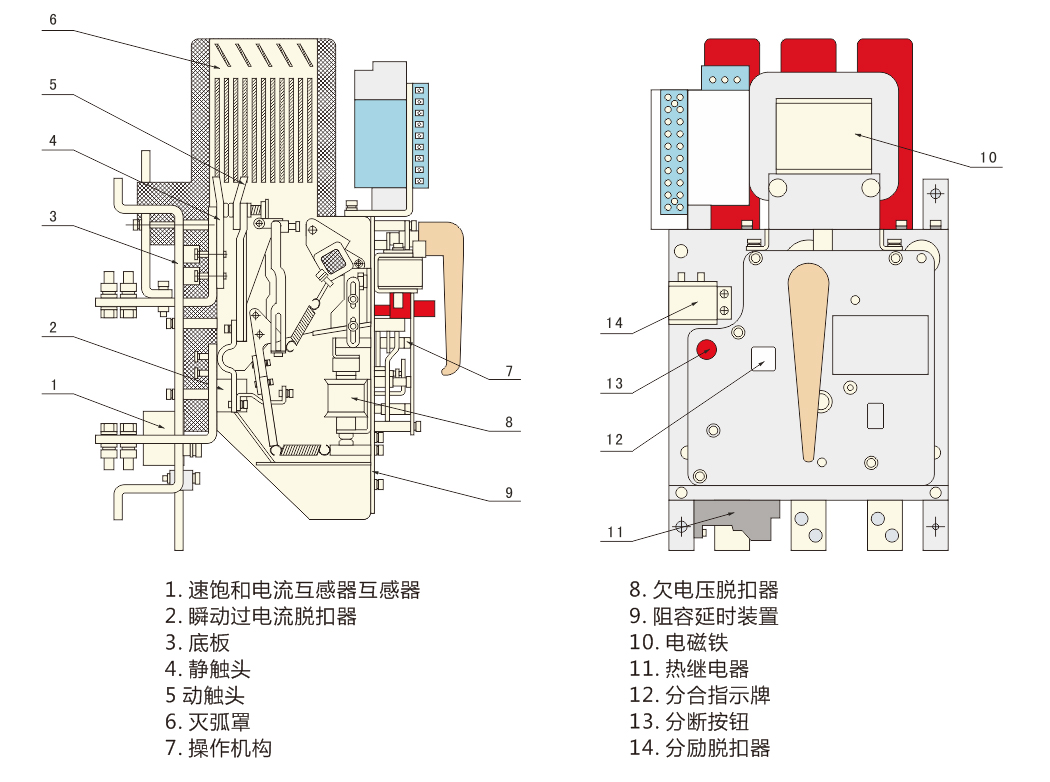

图一：DW15-200, 400, 630万能式断路器结构图

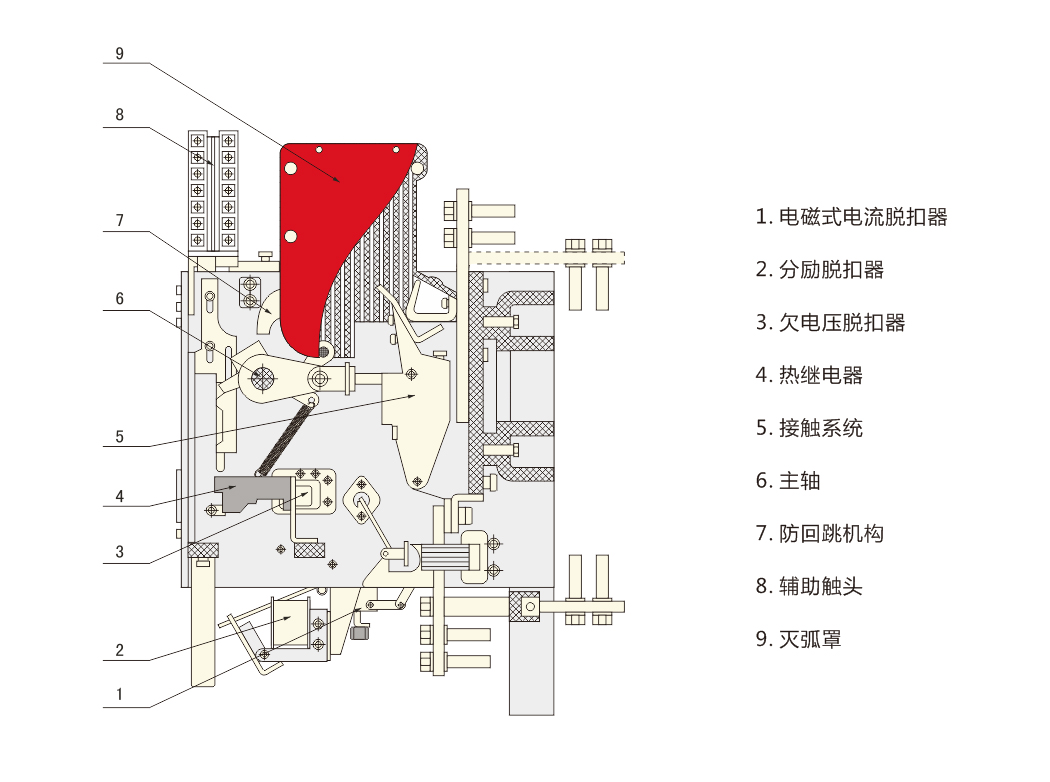

图二：DW15-1600, 2500, 4000万能式断路器结构图

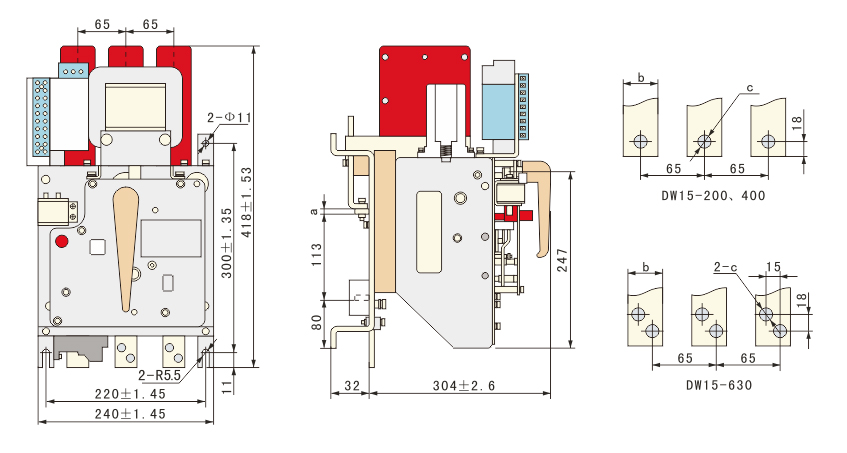

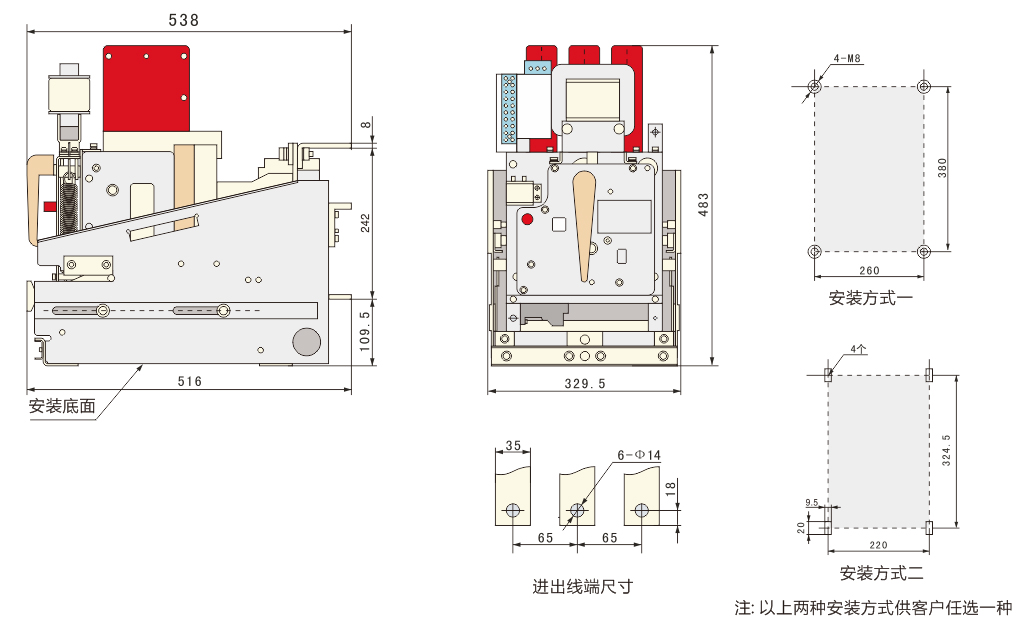

图3：DW15-200~630正面操作万能式断路器外形及安装尺寸

图4：DW15C-200~630抽屉式断路器外形及安装尺寸

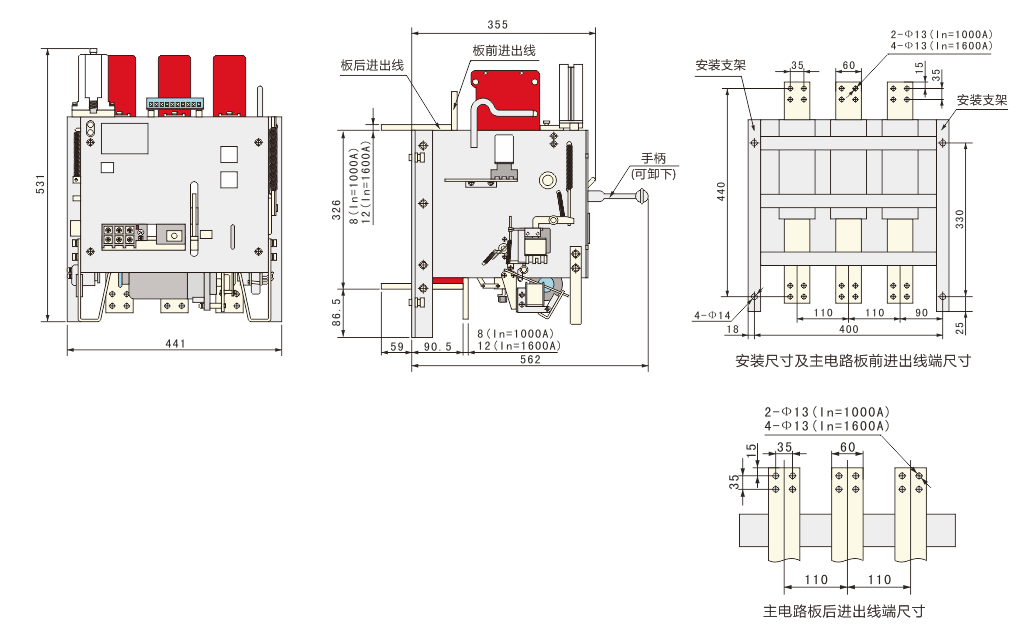

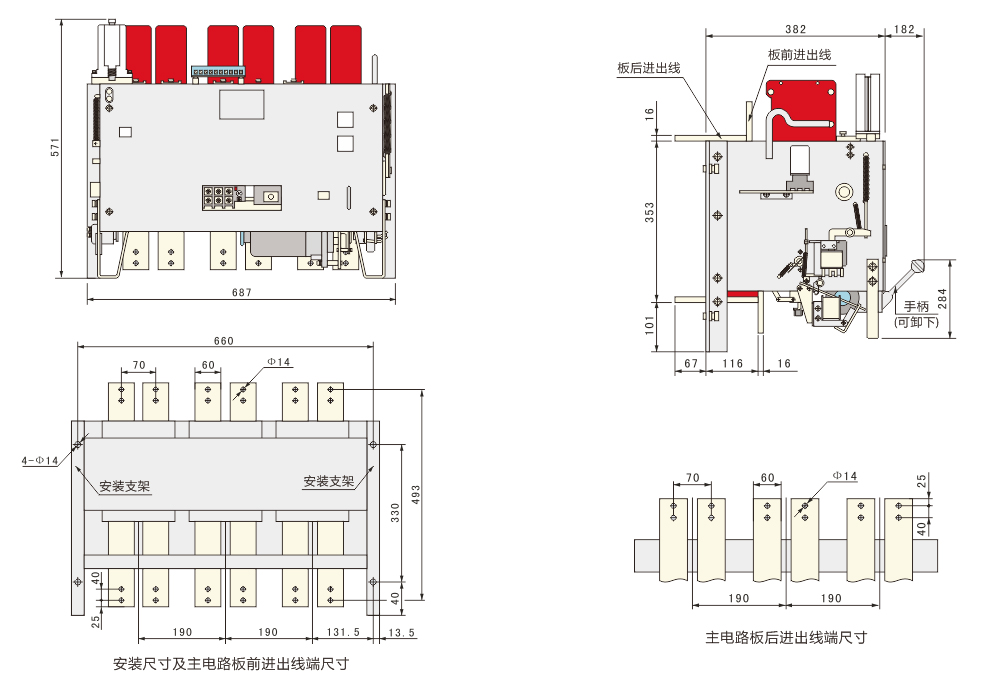

图5：DW15-1000~1600万能式断路器外形及安装尺寸

图6：DW15-2500万能式断路器外形及安装尺寸

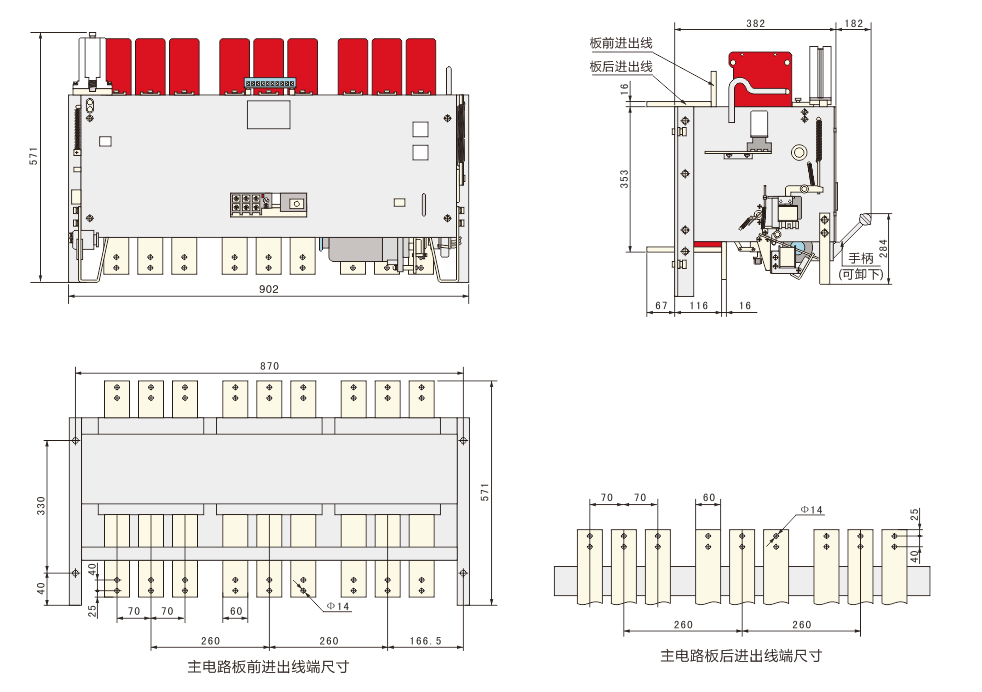

图7：DW15-4000万能式断路器外形及安装尺寸

● 安装前请先检查断路器的规格是否符合使用要求
安装前先用500V兆欧表检查断路器的绝缘电阻，在周围空气温度为20℃±5℃和相对湿度为50%~70%时，应不小于10MΩ。否则断路器应烘干。
安装时电流进线应接于上母线。
安装时断路器底座应垂直于水平位置。并用4只M10螺钉固定，且断路器应安装平整，不应用附加机械应力。
外部母线与断路器连接时应在接近断路器母线处予以加固，以免各种机械应力传输到断路器上。
选用DK-1型控制箱的断路器，其随带的控制箱用户可以根据使用条件安装在适当的场合。
安装时，应考虑断路器的飞弧距离，即灭弧罩上部须留有飞弧的空间（飞弧距离见表2）。
断路器应可靠接地，接地螺钉处有 标志，螺钉为M8。

● 使用
电子式脱扣器的检查
电子式脱扣器为插入式连接，可方便地取下检修或调换。当断路器处于闭合位置时，按下电子式脱扣器上的试验按钮。此时断路器应能瞬时断开，表示电子式脱扣器能正常工作。
注：DK-3系列电子式脱扣器在其脱扣器动作使断路器分断之后，如果用户再次需要合闸断路器，要先按动脱扣器上的复位按钮，使故障显示部分、及欠电压脱扣器得电吸合，然后再合闸断路器。

电子式脱扣器的整定方法：
由于电流电压变换器在20倍额定电流范围内额定电流与输出电压成线性，当通以额定电流时，电流电压变换器两端的输出电压为15V，二倍额定电流为30V，用户即可根据不同整定值供以与电网隔离的模似信号对脱扣器进行整定。
断路器安装就绪后，在主回路通电前先按如下步骤进行操作试验，一切正常后方能投入运行，试验步骤：
a、二次回路按有关接线图接妥通电，欠电压脱扣器吸合(有轻微的吸合声音)，断路器方能合闸操作。
b、手动操作断路器时，应逆时针扳动手柄，当手柄转动角度为120°时，断路器处于贮能状态，再顺时针扳下手柄，即可使断路器快速合闸。此时，面板上方孔内"分""合"指示由"分"转为"合"。按下红色按钮应使断路器断开。
c、电磁铁操作闭合断路器时，用户先按有关的二次回路接线图接好后，按动自备的合闸按钮(SB2)，断路器即可合闸，按动分闸按钮(用户自备SBI)后，即可断开。
注：电磁铁和分励脱扣器均为短时操作，操作频率间隔最小为5s，不得过快。以免线圈过热。

● 维护
DW15万能式断路器在使用中发现欠电压脱扣器有特异噪声时，应检查衔铁与铁芯的闭合状况，并将工作极面上的油脂抹净，重新涂上清洁的防锈油脂。
断路器在使用中各个转动部份应定期注入润滑油。
断路器应定期维护，清刷灰尘，以保持断路器的绝缘水平。
断路器应定期检查触头系统，特别遇到分断短路电流后，在检查时必须注意到：
a、断路器应处在断开状态，进线电源必须切断。
b、断路器上烟痕用酒精抹净，清洁触头表面，检查触头磨损状况，必要时可调节触头超程。
c、如果触头的厚度小于1mm时，必须与万能式断路器厂家联系进行更换。
