  • 一、适用范围

    TXDMS三相缺相保护开关是本公司根据电动机市场的需要,最新研制出的一款新型产品,TXDMS三相缺相保护开关 主要适用于AC 50Hz,额定电压380(400)V,额定电流至63A以内的电路中做电动机保护之用,可对因设备缺相,过流,过压,欠压引起的故障进行保护,可分别作为线路的不频繁转换及电动机的频繁起动之用。可对人提供间接触电保护,防止因设备绝缘损坏,产生接地故障引起的火灾危险。具有缺相断相短路过流过压欠压等6项保护功能。
    断路器符合IEC60898、GB10963、GB14048.2标准, 具有国际先进水平。

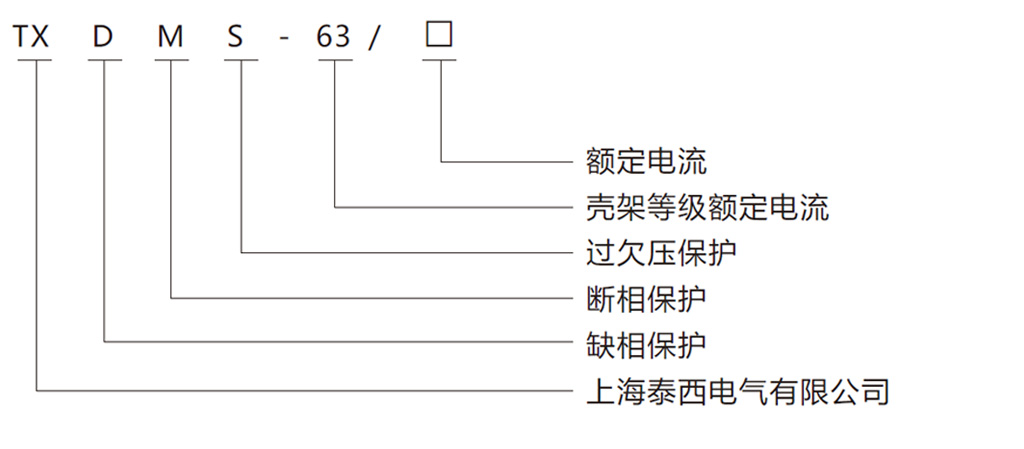

    二、型号及其含义

    三、主要技术参数

    ◆ 额定电流(ln):6A、10A、16A、20A、25A、32A、40A、50A、63A
    ◆ 额定剩余动作电流l△n:30mA, 50mA,100mA,300mA
    ◆ 按极数和电流回路分为: 3P,三极;
    ◆ 按瞬时脱扣特性分:D型(10~16)ln;
    ◆ 额定电压Un(V):三极400(380V);
    ◆ 额定短路能力lcn(A):6000A;
    ◆ 过电压保护整定值:460V±5%;
    ◆ 欠电压保护整定值:300V±5%;
    ◆ 额定剩余接通和分断能力2000l△m(A);
    ◆ 额定剩余不动作电流l△no;0.5l△n;
    ◆ 机械电气寿命:
      ◇ 电气寿命:6000次,COSφ=0.85~0.9;
      ◇ 机械寿命:10000次;ln≤25A 240次/h; ln>25A 120次/h;
    ◆ 绝缘耐冲击电压性能
      ◇ 各极连接在一起与中性极之间能承受峰值为6000V的冲击电压;
      ◇ 各极与中性极连接在一起和金属支架之间能承受峰值为8000V的冲击电压。
      ◇ 三相缺相保护开关在峰值电流为200A冲击电流和峰值电压为2.5√¯2Un浪涌过电压作用下,具有承受能力。并不引起误动作。
    ◆ 接线:螺钉扭矩不小于1.5N·m;最大扭矩不超过3.0N·m

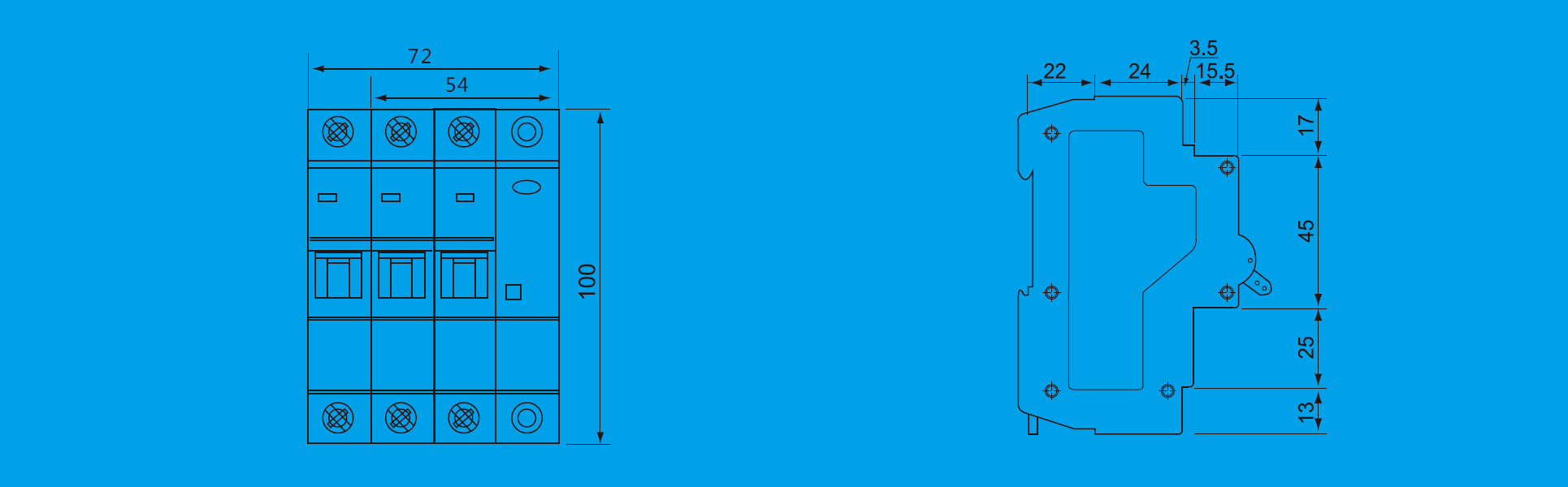

    四、外形及安装尺寸


  • 尺寸

    产品尺寸(长x宽x高) 外盒尺寸(长x宽x高) 外箱尺寸(长x宽x高)
    100*72*76.5/3P
    470*338*200

    重量

    产品净重 整盒重量 整箱重量
    0.395/3P

    注:产品根据不同质量规格,重量会有些误差,上表重量只做参考,实际以发货实重为准。

    装箱数

    产品装盒数 产品装箱数(常规) 产品装箱数(出口)
