TXNLP系列热水器漏电保护插头是动作功能与线路电压有关可拆线的交流防漏电插头,适用于交流50Hz,额定电压为
220V,额定电流不超过16A的单相电路。额定漏电动作电流为10mA,用来对有致命危险的人身触电进行保护(对同时触及两极而引起的危险不能保护)。
漏电保护插头适用于电热水器、燃气热水器、太阳能热水器、电冰箱、洗衣机、电水壶、微波炉、电吹风、理发剪、电烫斗、电动
割草机、电水泵、手持电动工具等电器的漏电保护。主要配套与电热水汽、太阳能热水器、燃气热水器、电冰箱、电
动割草机等。当电器设备漏电危及人身安全时,热水器漏电保护插头能在0.1秒内迅速切断电源,既能保护人身安全,又能保护电器设备免受损坏。是家用、商用及类似场所使用的理想的安全电源防漏电插头。
1.热水器漏电保护插头采用进口专用集成电器,性能可靠,抗干扰能力强,耐冲击电压性能好。
2.工作电压范围:160-240V之间均能正常工作。
3.产品系列化,能适应用户的不同需要,与各种电器配套。
4.热水器漏电保护插头使用极为方便,电器用到哪里,保护到哪里。
1、热水器漏电保护插头每次使用前均应进行试验,并作为正常工作程序,此外,应定期每月试验一次。
2、如果连接用电器后,热水器漏电保护插头经常脱扣或试验时不能脱扣,则应停止使用,并拔下保护插头。切忽自行打开,并请
制造厂销售商或有经验的电工进行检修。凡自行打开的插头,本厂概不承担维修及其他任何责任。
3、热水器漏电保护插头使用中发现复位后,立即跳闸,应检查用电器及线路是否漏电。
4、使用本热水器漏电保护插头作为检测用电器漏电并进行保护的电器,并不能保障用电器不发生漏电事故;不能代替基本的电器安全措施,尤其在检修用电器前必须拔下插头,以使用电器与电源隔离,防止发生电击危险。
5、禁止用火线直接对地试验本热水器漏电保护插头。
6、热水器漏电保护插头对人体同时接触火、零两线,因不产生对地电流,不起保护作用,请用户务必注意。
7、防漏电插头不能在规定的使用条件以外的场所使用,防止跌落,严禁浸水。
8、防漏电插头对接入输出端的用电器起保护作用,对插头前级供电设备不起保护。
9、太阳能热水器漏电保护插头应直接插入固定的插座上。
1、带接线端子输出的热水器漏电保护插头(TXNLP-10 / TXNLP-16)安装方式:
①、打开尾盖,剥去用电器电源线输出端的绝缘层,插入端子接线端子,用螺丝刀旋紧紧固螺钉,并注意火、零、地
线的正确连接。
②、合上尾盖,旋紧紧固螺钉。
③、确认连接无误后,将TXNLP热水器漏电保护插头直接插入固定的插座上。
④、使用前应进行试验,以验证漏电保护插头能否正常工作。按下复位按钮、指示灯亮,表示插头有电源输出;然后按一下试验按钮(模拟人体触电),本产品能动作、同时指示灯灭,再按下复位按钮,指示灯亮,表示恢复正常供
电。正面可以投入正常使用。
2、带小五孔输出的漏电保护插头(TXNLP-10X / TXNLP-16X)安装方式:
①、将本漏电保护插头(TXNLP-10X)直接插入固定的插座上。
②、本漏电保护插头(TXNLP-10X)上自带的小五孔输出电源,可以任意接10A以下的负载。
③、使用前应进行试验,以验证保护插头能否正常工作。按下复位按钮,指示灯亮,表示插头有电源输出;然后按一下试验按钮(模拟人体触电),本产品能动作、同时指示灯灭,再按下复位按钮,指示灯亮,表示恢复正常供电。证
明可以投入正常使用。
3、带小五孔和USB电源输出的旅行漏电保护插头(TXNLP-10XU)安装方式:
①、将本漏电保护插头(TXNLP-10XU)直接插入固定的插座上。
②、本漏电保护插头(TXNLP-10XU)上自带的小五孔输出电源,可以任意接10A以下的负载电器。
③、本漏电保护插头(TXNLP-10XU)上自带USB 5V 1A输出充电电源及充电指示灯。
④、使用前应进行试验,以验证保护插头能否正常工作。按下复位按钮,指示灯亮,表示插头有电源输出;然后按一
下试验按钮(模拟人体触电),本产品能动作、同时指示灯灭,再按下复位按钮,指示灯亮,表示恢复正常供电。证
明可以投入正常使用。

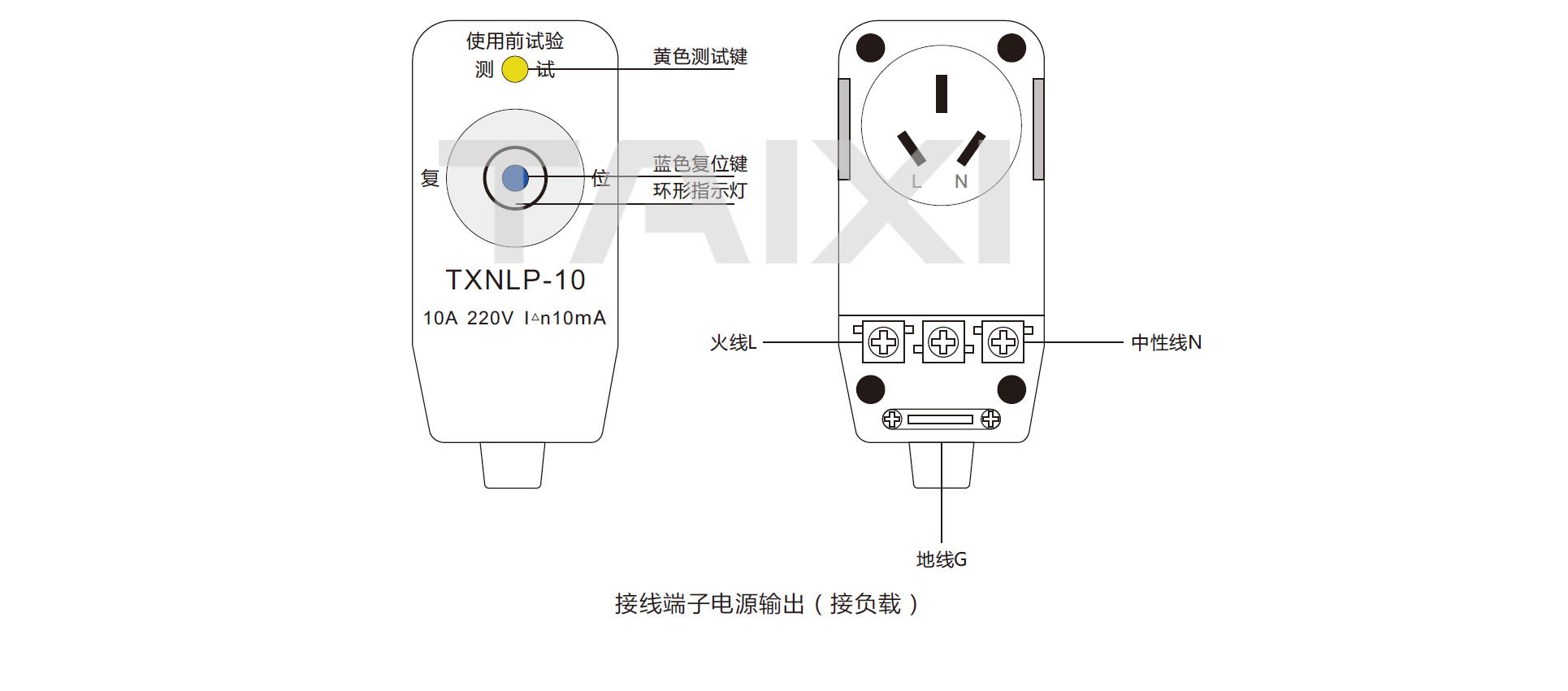

①、漏电保护插头(TXNLP-10)(带接线端子输出)

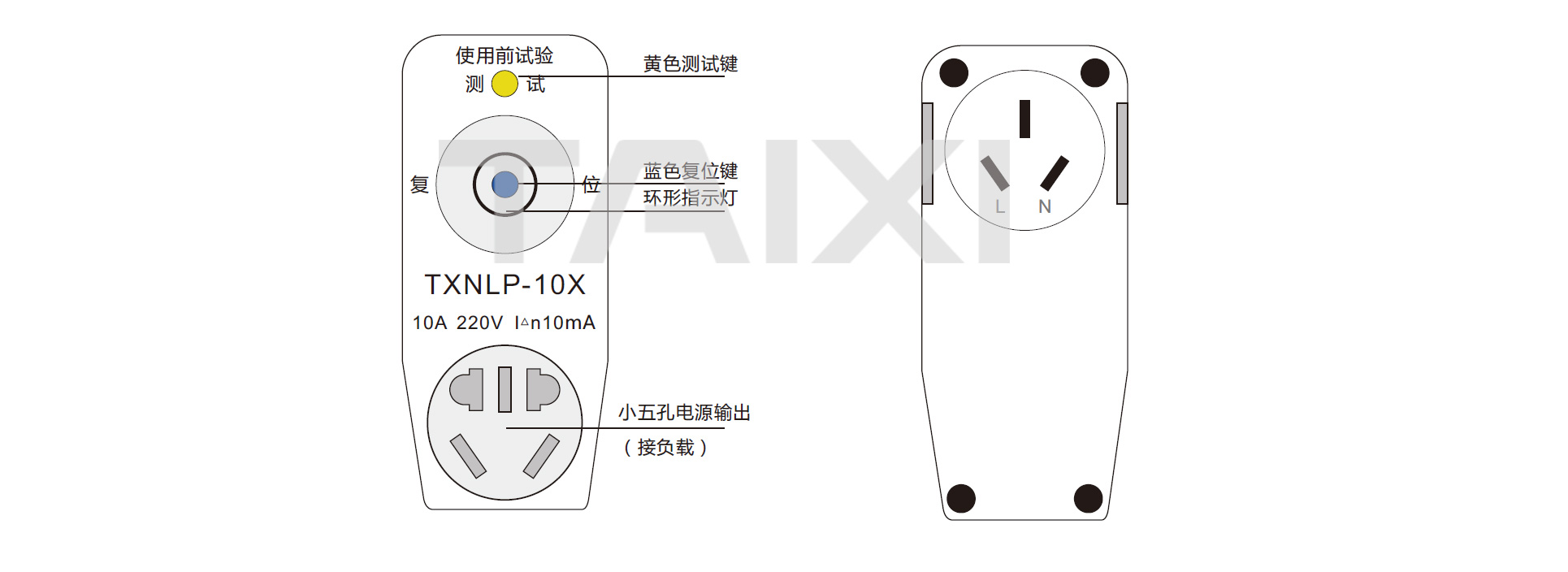

②、旅行漏电保护插头(TXNLP-10X)(带小五孔输出)

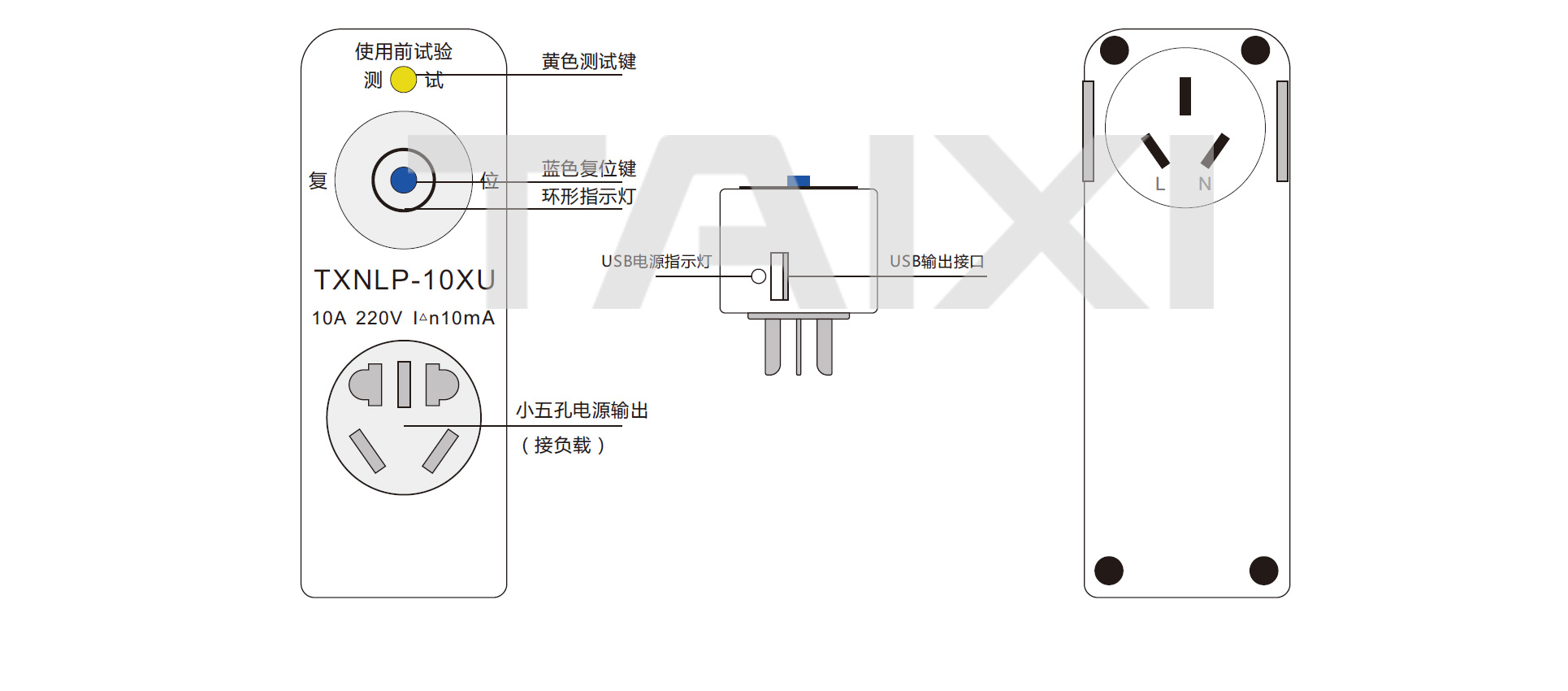

③、旅行带USB漏电保护插头(TXNLP-10XU)(带小五孔和USB电源输出)
黄色试验键:检验漏电保护功能是否正常。按下试验键,指示灯会熄灭。
蓝色复位键:电路出现漏电或触电时复位键弹起,漏电保护装置断电,排除故障后,按下“复位键灯亮”,即可使用。
环形指示灯:指示灯亮,电源接通,指示灯灭,电源断开。
漏电保护插头也称为剩余电流保护插头。当电器漏电时,在电气回路中,必然会有一部分电流不是从火线经中线流回
变压器,而是经地线或人体等“导电体”流入大地,构成主电路以外的一个“支流”,就是我们平时所说的“漏
电”。漏电保护插头的作用是当该插头所接的电器,如果出现漏电时,在漏电流还未达到伤害人体的电流量之前就自
动将电源切断,保护人身安全。
漏电保护插头被广泛的用于家中的各种电器的漏电保护,如果家中的电器一旦发生漏电,漏电保护插头可以在电流还
没有伤害到我们人体之前就会自动的将电源切断,避免了我们人体触电,保护了我们人身安全。
将漏电保护器安装在线路中,一次线圈与电网的线路相连接,二次线圈与漏电保护器中的脱扣器连接。
当用电设备正常运行时,线路中电流呈平衡状态,互感器中电流矢量之和为零(电流是有方向的矢量,如按流出的方
向为“+”,返回方向为“-”,在互感器中往返的电流大小相等,方向相反,正负相互抵销)。由于一次线圈中没
有剩余电流,所以不会感应二次线圈,漏电保护器的开关装置处于闭合状态运行。
当设备外壳发生漏电并有人触及时,则在故障点产生分流,此漏电电流经人体—大地—工作接地,返回变压器中性点
(并未经电流互感器),致使互感器申流入、流出的电流出现了不平衡(电流矢量之和不为零),一次线圈申产生剩
余电流。因此,便会感应二次线圈,当这个电流值达到该漏电保护器限定的动作电流值时,自动开关脱扣,切断电
源。
