  • 一、适用范围

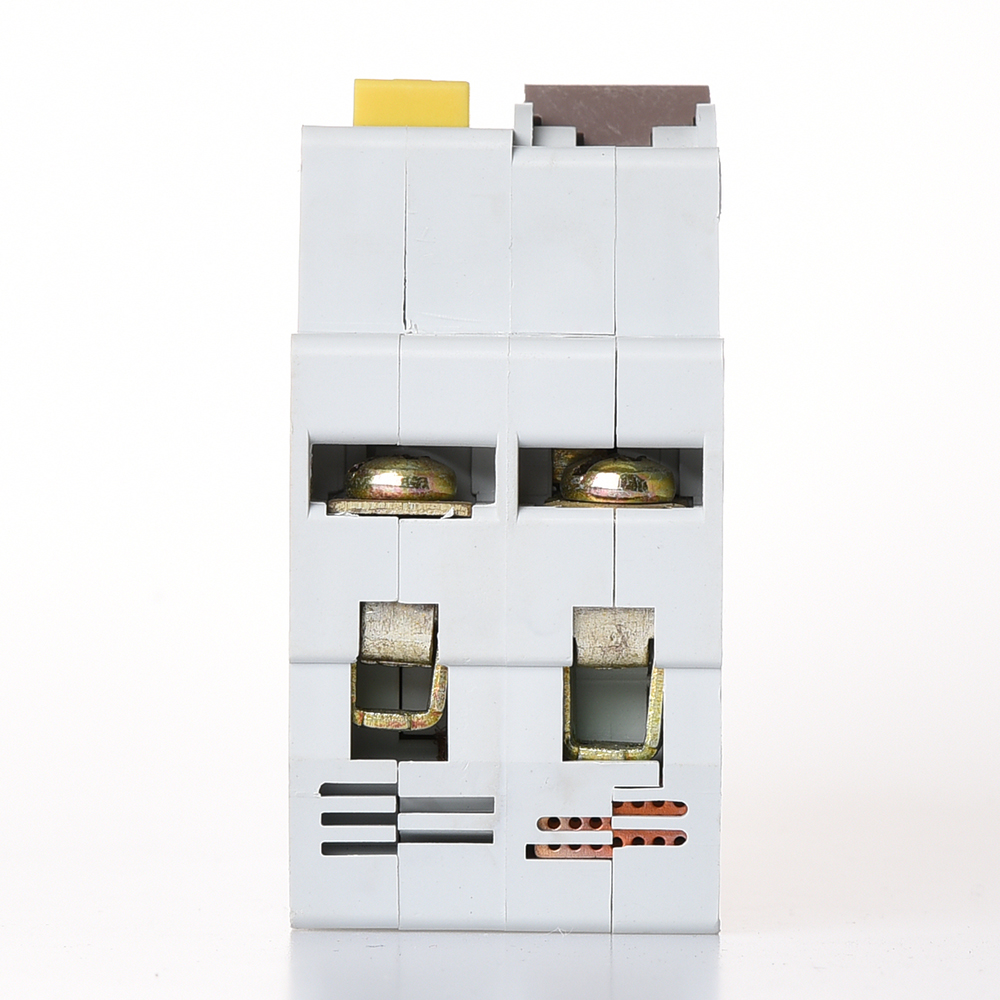

    TXLD7-63漏电断路器(金钟穆勒LD7断路器、家用漏电保护器单极漏电开关ELCB)广泛的适用于国内外工业、商业以及民用建筑等领域的应用红-绿触点 位置指示器,清晰的指示出触头的真实接触状态,使产品具有可靠的隔离功能指示,确保操作人员的人身安全。两侧双 端子结构设计,可同时既可以接各类导线,也可以接母线排,使接线更灵活、更安全、更可靠。不同的手柄颜色用以指 示不同的电流等级,增加了除印字以外的电流标识,使标识更持久,同时增加了产品的色感艺术性。端子接线引导结 构,保证接线位置准确无误,避免了因接线错误带来的电气火灾的巨大风险,同时提高了接线效率。3位置DIN导轨夹 子,方便从现有的母线系统和导轨上拆卸更换,避免因为一个开关故障更换而使其它所有开关断电。附件品种多样,并 采用快速相邻卡装方式,安装非常方便、快捷,大大节约了用工时间。极高的分断能力和卓越的限流特性,提高了电气 系统的安全性,减少了故障对系统的冲击。独特的灭弧系统设计,确保将您的电气故障快速分断,并将分断后的残余热 量快速排出,提高了开关的使用寿命。新旧代产品关联延续性的设计理念,确保您所选用的新一代产品与上一代产品具 有高度的兼容性,在您升级时,无需大的改动之前的设计。
    断路器符合IEC60898,GB10963.1《家用及类似场所用过电流保护断路 器》等标准要求。

    二、型号及其含义

    三、产品特点

    ● 极高的分断能力10KA。
    ● 结构紧凑,体积小(2个模数宽)。
    ● 具有中线开断功能,更加完全可靠。
    ● 双功能接线端子,接线能力强。
    ● 具有触头状态指示器,便于识别触头接触情况。
    ● 不同手柄颜色用于指示额定电流。
    ● 额定电流范围宽,可作为家庭开关使用。
    ● 统一的附件系列。

    四、主要参数及技术性能

    脱扣时间 □非延时、□最少10ms延时
    额定电压A(Ue) 230V;50Hz
    额定剩余动作电流 30,100mA
    灵敏性 A型
    选择性级别 3
    额定分断能力A(lcn) 10kA
    额定电流 (ln) 6-40A
    脱扣特性 C,D特性曲线
    最大可连上的熔断器 100A gl(>8KA)
    严峻气候环境抵抗力 按IEC1009国际标准
    外壳防护等级 IP40(安装后)
    电气寿命 不少于4000次(通-断)
    机械寿命 不少于8000次(通-断)

    TXDL18-63机械参数

    外壳宽度 36mm(2个模数)
    安装方式 安装方式安装在DIN导轨35mm
    端子接线能力 端子接线能力导线:1-25mm²,母排厚度:0.8-2mm²

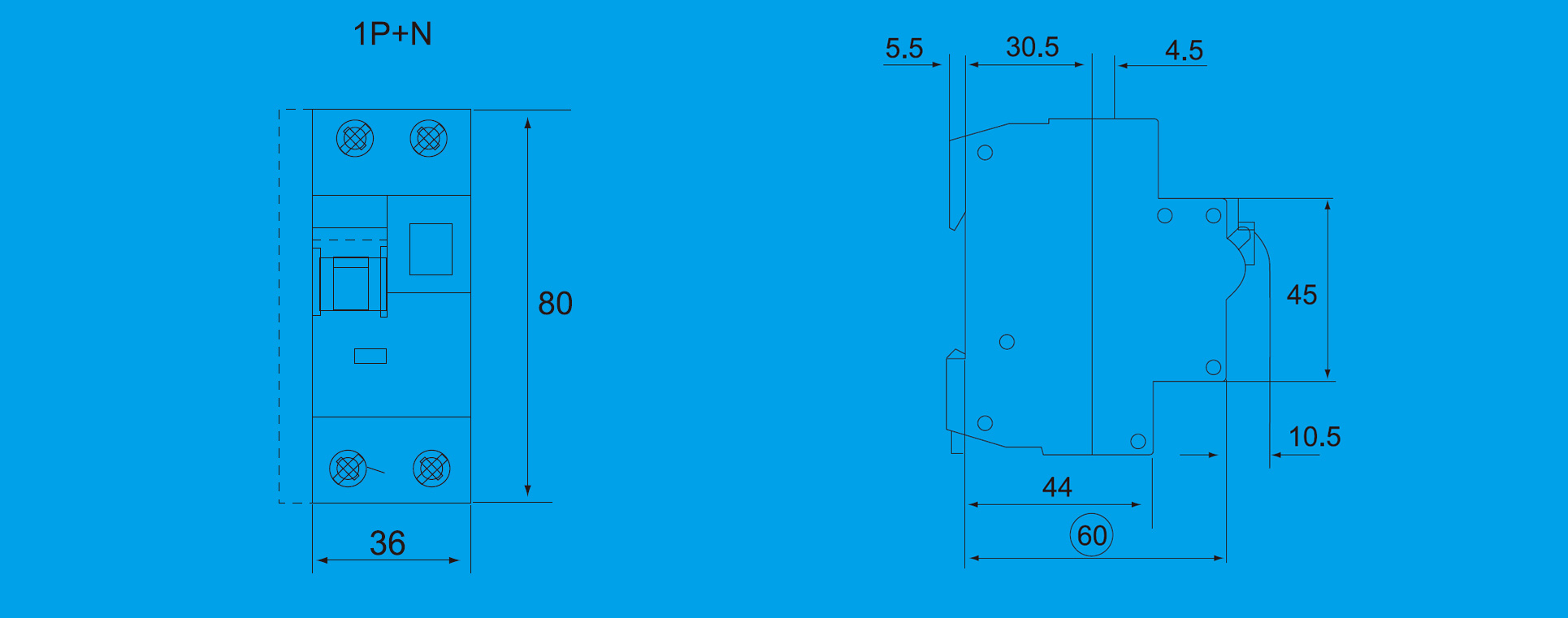

    五、外形及安装尺寸


  • 尺寸

    产品尺寸(长x宽x高) 外盒尺寸(长x宽x高) 外箱尺寸(长x宽x高)
    80*36*76/1P+N 225*85*80 440*220*330

    重量

    产品净重 整盒重量 整箱重量
    0.200kg/1P+N 1.2kg 19.1kg
    注:产品根据不同质量规格,重量会有些误差,上表重量只做参考,实际以发货实重为准。

    装箱数

    产品装盒数 产品装箱数(常规) 产品装箱数(出口)
    6只/1P+N 90只/1P+N
