  • 一、适用范围

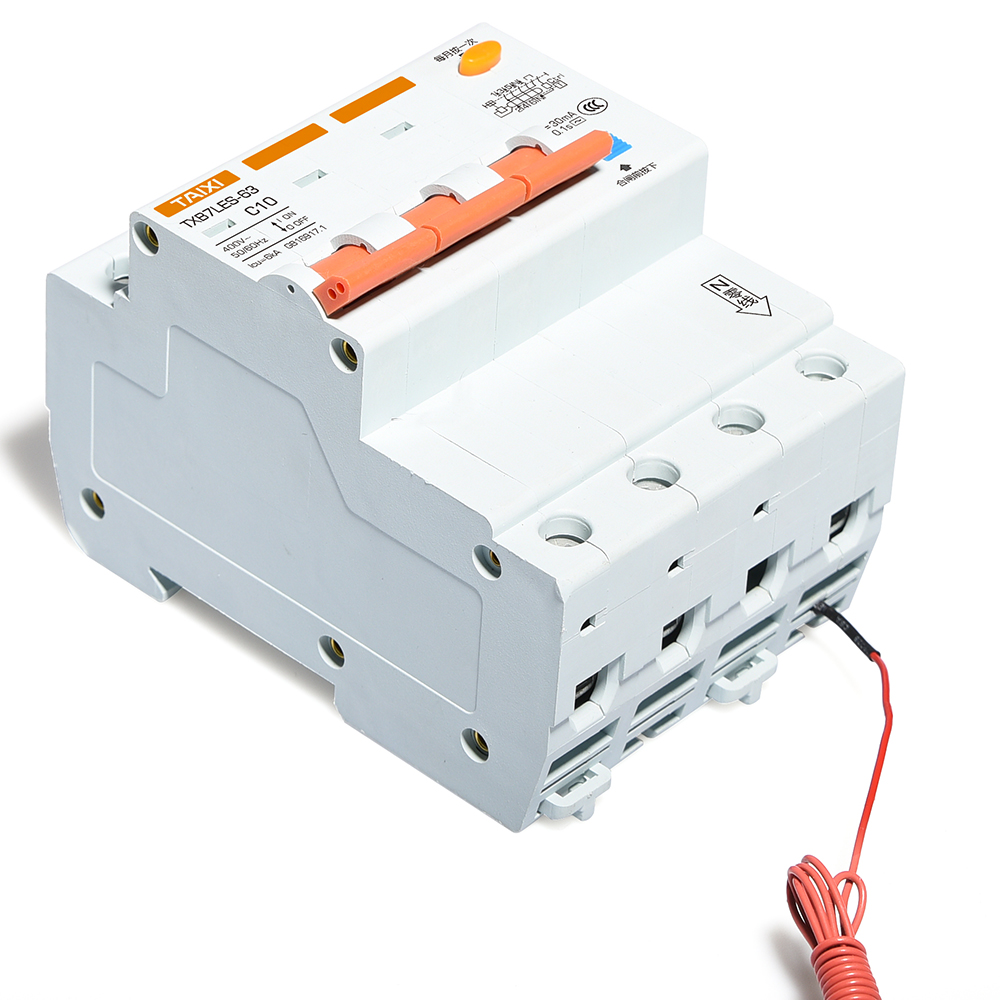

    TXB7LES-63智能分励脱扣漏电断路器带分励脱扣的断路器),适用于交流50Hz/60Hz,额定工作电压为110V-400V,额定电流为63A的线 路中,对线 路进行远距离控制分断或自动信号控制分断,同时对线路起到过载、短路、漏电保护的作用。目前,广泛 应用与IC卡预付费表配套用来控制线路的通断。
    断路器符合IEC60898、GB10963、GB14048.2标准, 具有国际先进水平。

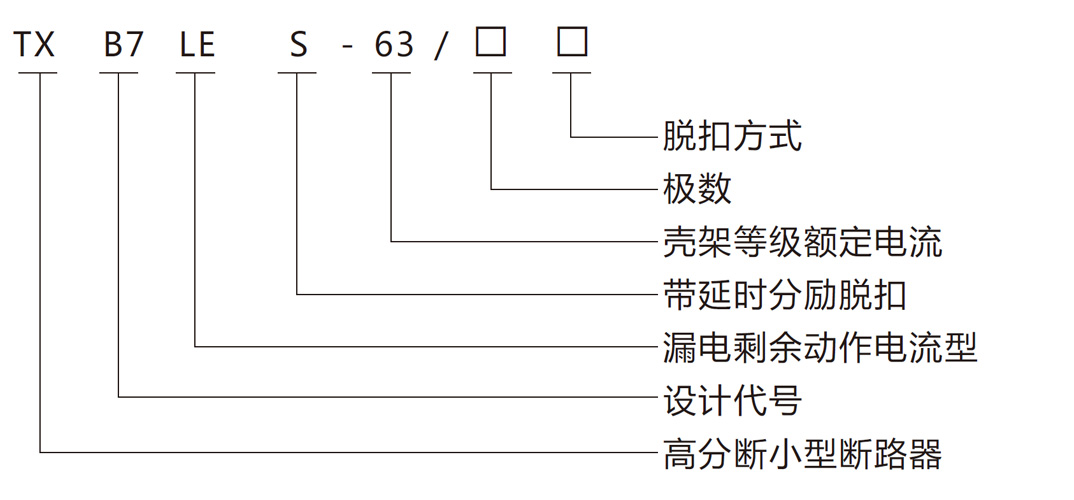

    二、型号及其含义

    三、主要技术参数

    额定电流
    ln(A)
    起始状态 试验电流 规定时间 预期结果 备注
    In≤32A t≥1h
    6-63 冷态 1.13In t≥1h t≥1h 不脱扣
    紧接前项
    试验进行
    1.45In t<1h t<1h 脱扣 电流在5s内稳定
    地上升至规定值
    冷态 2.55In 1s<t<60s 1s<t<120s 脱扣
    冷态 5In t≤0.1s t≤0.1s 不脱扣
    冷态 10In t<0.1s t<0.1s 脱扣

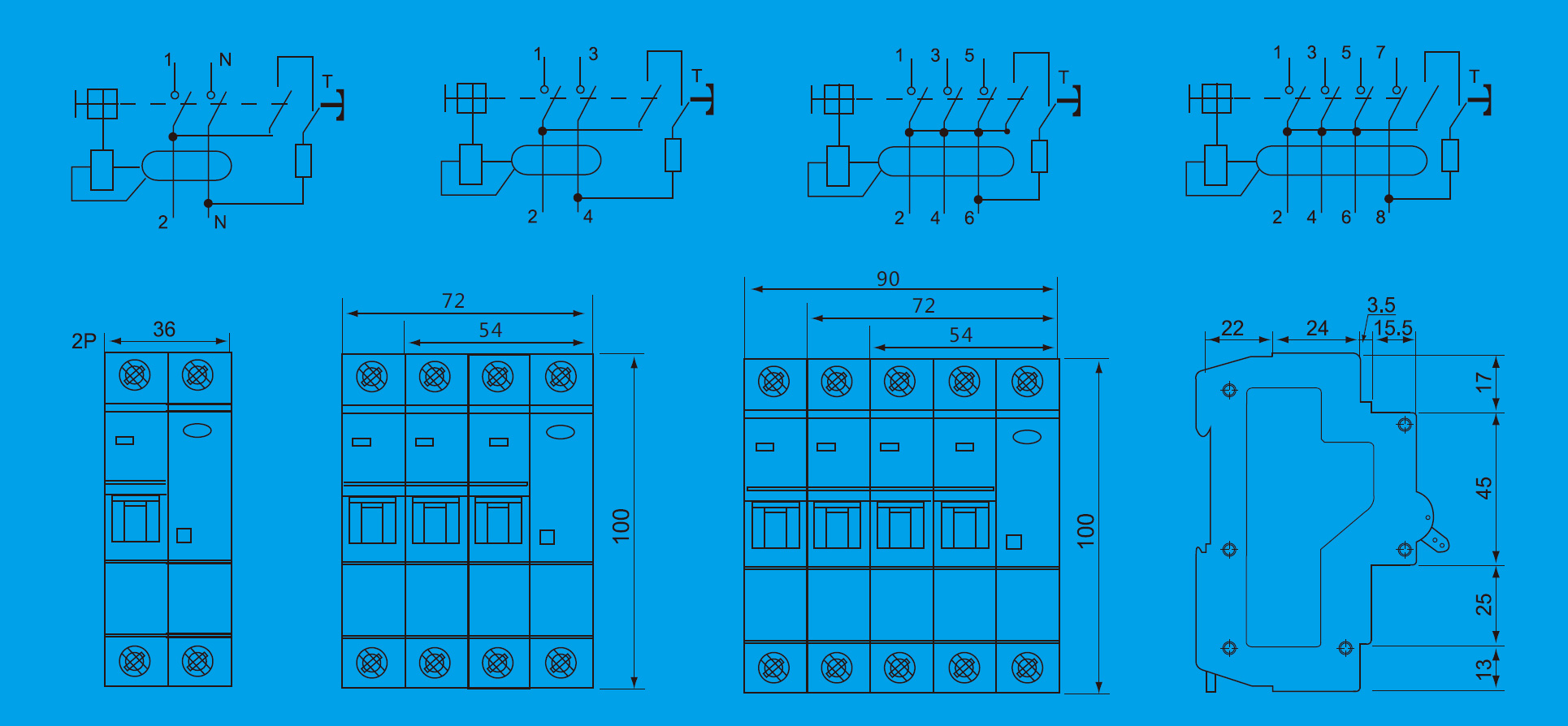

    四、外形及安装尺寸


  • 尺寸

    产品尺寸(长x宽x高) 外盒尺寸(长x宽x高) 外箱尺寸(长x宽x高)
    100*36*76.5/1P+N 105*75*82 470*338*200
    100*72*76.5/3P+N

    重量

    产品净重 整盒重量 整箱重量
    0.203/1P+N 0.5kg 23kg
    0.411//3P+N 0.5kg 23kg
    注:产品根据不同质量规格,重量会有些误差,上表重量只做参考,实际以发货实重为准。

    装箱数

    产品装盒数 产品装箱数(常规) 产品装箱数(出口)
    2只/1P+N 90/1P+N
    1只/3P+N 45/3P+N
