  • 一、适用范围

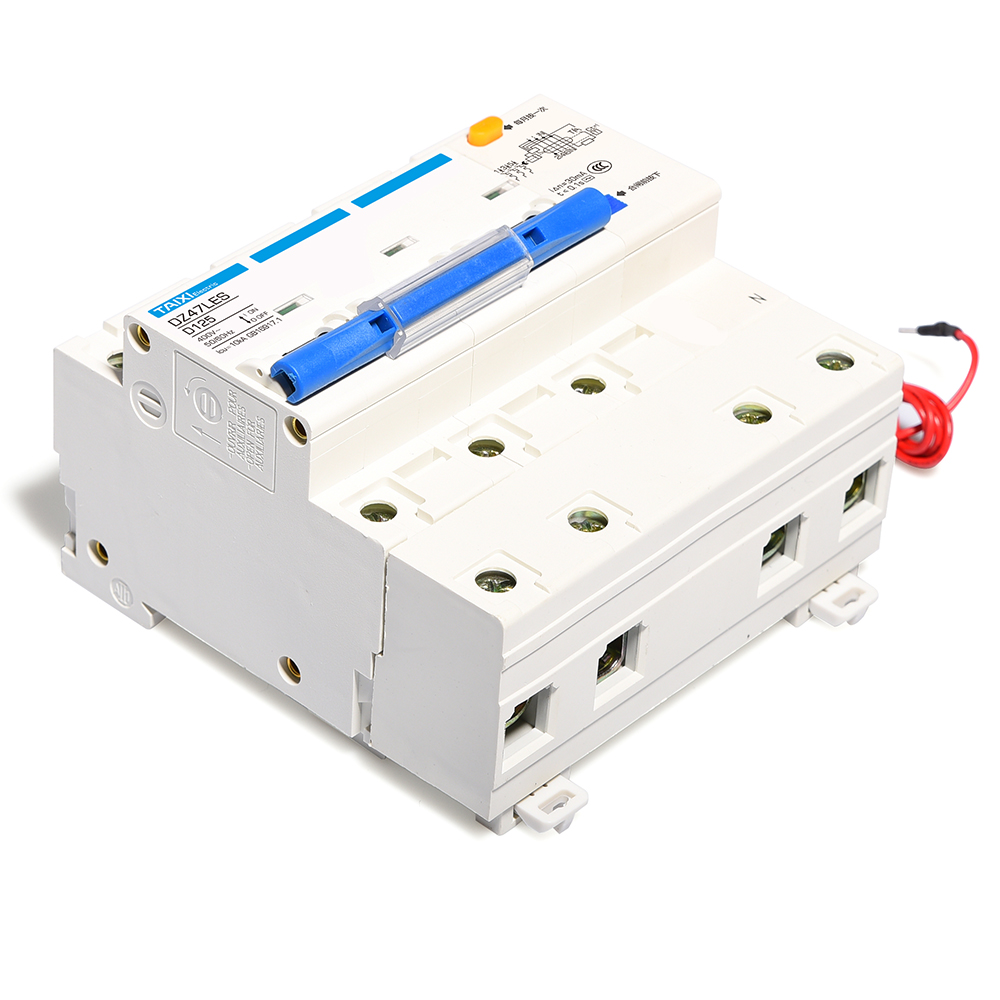

    DZ47LES-125带分励脱扣漏电断路器380V漏电保护器3P漏电开关),具有智能分励脱扣器功能,适用于交流50Hz/60Hz,额定工作电压为110V- 400V,额定电流为63A的线路中,对线 路进行远距离控制分断或自动信号控制分断,同时对线路起到过载、短路、漏 电保护的作用。目前, 广泛应 用与IC卡预付费表配套用来控制线路的通断。
    断路器符合IEC60898、GB10963、GB14048.2标准, 具有国际先进水平。

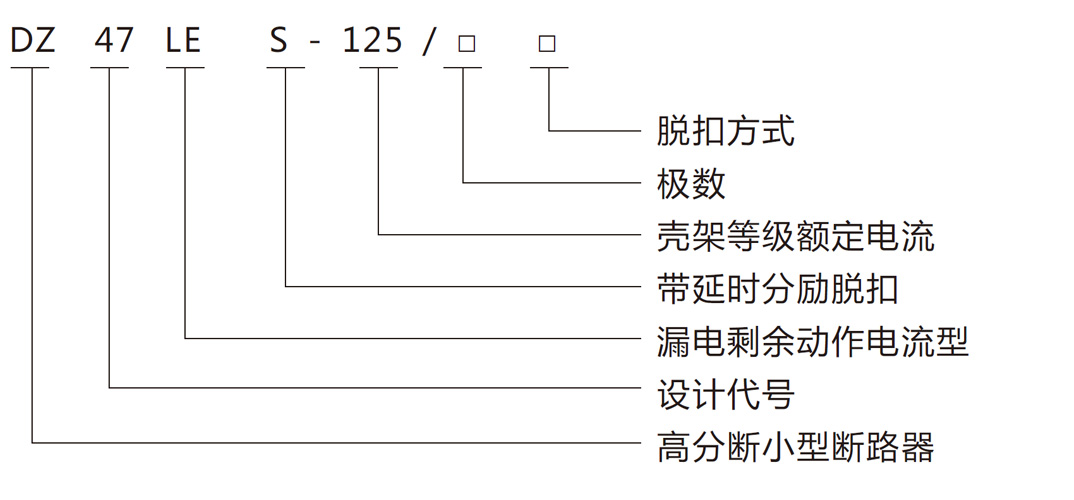

    二、型号及其含义

    三、主要技术参数

    型号 壳架等级
    额定电流 (A)
    极数 宽度 型式 额定电流(A) 额定工作
    电压 (V)
    控制电压 额定短路分
    断能力(A)
    DZ47LES-125 125 1P+N 54 D 63,80,100,125 230/400 230 6000
    3P+N 108
    额定电流(A) 起始状态 试验电流 规定时间 预期结果
    ≤63 冷态、热态 1.05ln t≥1h 不脱扣
    >63 t≥2h
    ≤63 冷态、热态 1.30ln t<1h 脱扣
    >63 t<2h
    所有值 冷态 20ln t<360s 脱扣
    所有值 冷态 5ln~10ln t≥1s 不脱扣
    所有值 冷态 10ln~20ln t<1s 脱扣

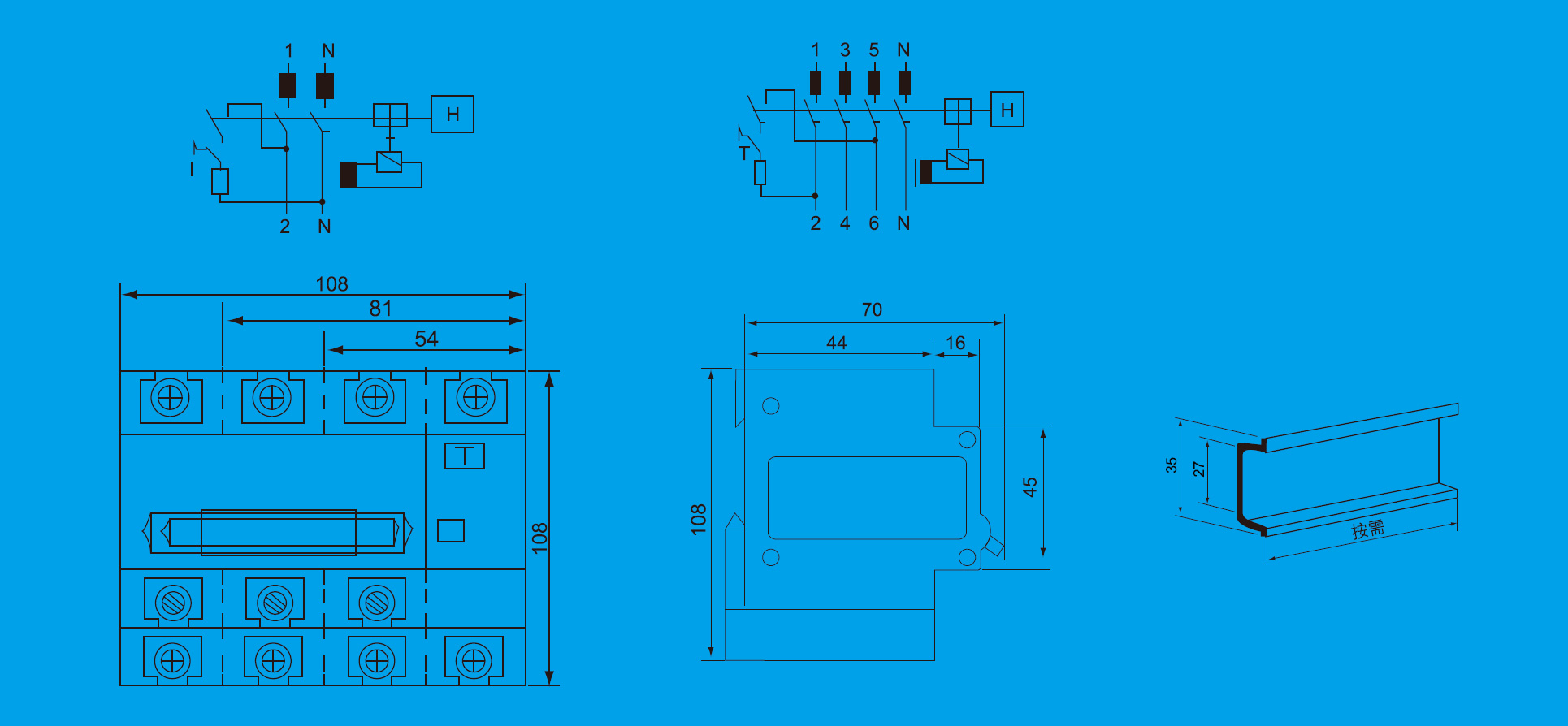

    四、外形及安装尺寸


  • 尺寸

    产品尺寸(长x宽x高) 外盒尺寸(长x宽x高) 外箱尺寸(长x宽x高)
    108*54*76/1P+N 115*115*90 470*338*200
    108*108*76/3P+N

    重量

    产品净重 整盒重量 整箱重量
    0.326/1P+N 0.7kg 17.3kg
    0.716/3P+N 0.8kg 19.7kg
    注:产品根据不同质量规格,重量会有些误差,上表重量只做参考,实际以发货实重为准。

    装箱数

    产品装盒数 产品装箱数(常规) 产品装箱数(出口)
    2只/1P+N 48/1P+N
    1只/3P+N 24/3P+N
