  • 一、适用范围

    DZ30LE-32(DPN Vigi)(相线+中性线+漏电+过压)保护漏电断路器适用于交流50Hz或60Hz,额定电压在230V,额定电流 至32A的单相住宅线路中,作为漏电保护之用,也可以对民用电气线路的过载和短路进行保护,也可以在正常情况下不 频繁地通断电器装置和照明线路,尤其适用于工业和商业照明配电系统,当需要时可以增加过电压保护功能,过压保护 额定值Uvo=280V。该断路器具有体积小,分断能力高;零、火线同时切断,并在火线接反的情况下,仍能对漏电进行 保护。本产品符合GB16917.1等标准。电子式漏电过压保护断路内的滤波装置,能防止瞬时电压(照明,其他设备的 线路干扰)和瞬时电流(如容性大的负载线路)引起的误动作脱扣。
    DZ30LE漏电保护开关符合IEC61009-1(1991),GB16917.1(1997)等标准要求。

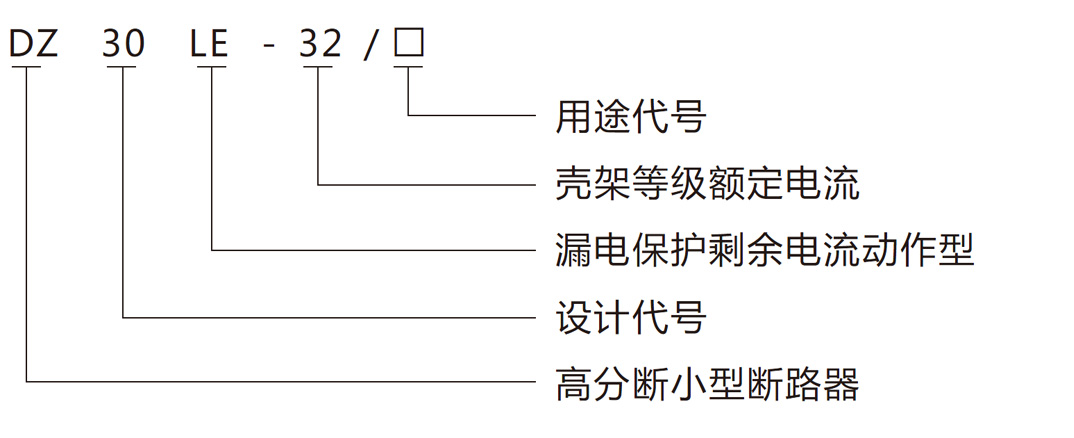

    二、型号及其含义

    三、结构特征

    ■ DZ30LE漏电断路器是DZ30断路器的派生产品,整体结构具有分断能力高、体积小、结构尺寸紧凑的特点,在四个 模数(36mm)宽度内,具有两个极(P+N),相线、N极同时切断,且N极有先接通后断开的优点,在相线N线接反 时,仍保持漏电保护功能。
    ■ 具有可见漏电动作指示器,绿色表示无漏电故障,红色表示漏电故障。采用导线接线方式,最大可接16mm²圆铜导 线。
    ■ 配有带自复式按钮的试验装置,按下时内部线路产生一模拟剩余电流,式断路器分断。试验装置应定期试验,每月一 次。
    ■ 采用TH35-7.5型标准钢安装导轨进行安装。

    四、结构特点

    ■ DZ30LE漏电断路器体积小、结构紧凑,价格比优于同类产品。
    ■ DZ30LE漏电断路器壳体和部分功能件均采用高阻燃、耐高温、耐冲击塑料制成。
    ■ DZ30LE漏电保护器直接带零线安装,避免零线接线错误潜在的触电危险。
    ■ DZ30LE漏电保护器采用最新电路设计和高性能元件,在冲击电流和浪涌过电压时,具有较强的承受能力,和不引起 误动作。
    ■ DZ30LE漏电开关采用导轨安装,方便省事。

    五、技术参数

    ■ 额定电流:6,10,16,20,25,32A
    ■ 额定工作电压:230V AC
    ■ 分断能力:3kA
    ■ 冲击耐受电压:4kV
    ■ 机械寿命:8000次
    ■ 电气寿命:3000次
    ■ 使用环境温度:-5℃~+40℃
    ■ 接线端子面积:6~32A,适用于10mm²及以下导线
    ■ 符合标准:IEC60898-1/GB10963.1
    ■ 符合认证:CCC认证
    ■ 脱扣特性:C型曲线,保护常规负载和配电线缆,瞬时脱扣范围(5~10)In

    电流等级(A) 螺钉 额定扭矩(N.m) 极限扭矩(N.m) 标准扭矩(N.m)
    6~32 M4 2.0 3.0 1.2

    剩余电流动作的分断时间

    In(A) I△n(A) 剩余电流(I△)等于下列值时的分断时间(s)
    I△n 2I△n 5I△n 500A
    6~32 0.03 0.1 0.08 0.04 0.04

    时间 - 电流动作特性(基准温度30℃)


    序号 起始状态 试验电流 规定时间 预期结果 备注
    a 冷态 1.13In t≤1h 不脱扣
    b 紧接着a项
    试验后进行
    1.45In t<1h 脱扣 电流在5s内稳定
    地上升至规定值
    c 冷态 2.55In 1s <60s<>脱扣
    d 冷态 5In t≤0.1s 不脱扣 通过闭合辅助
    开关接通电流
    e 冷态 10In t<0.1s 脱扣
    脱扣类型 额定电流A 额定短路
    分断能力A
    cosΦ 额定剩余动作电流
    I△n(mA)
    额定剩余不动作电流
    I△no(mA)
    分断时间
    C 6≤In≤32 4500 0.75~0.80 30 15 t≤0.1s

    接线

    额定电流In(A) 铜导线标称截面积(mm²)
    6 1
    10 1.5
    16、20 2.5
    25 4
    32 6

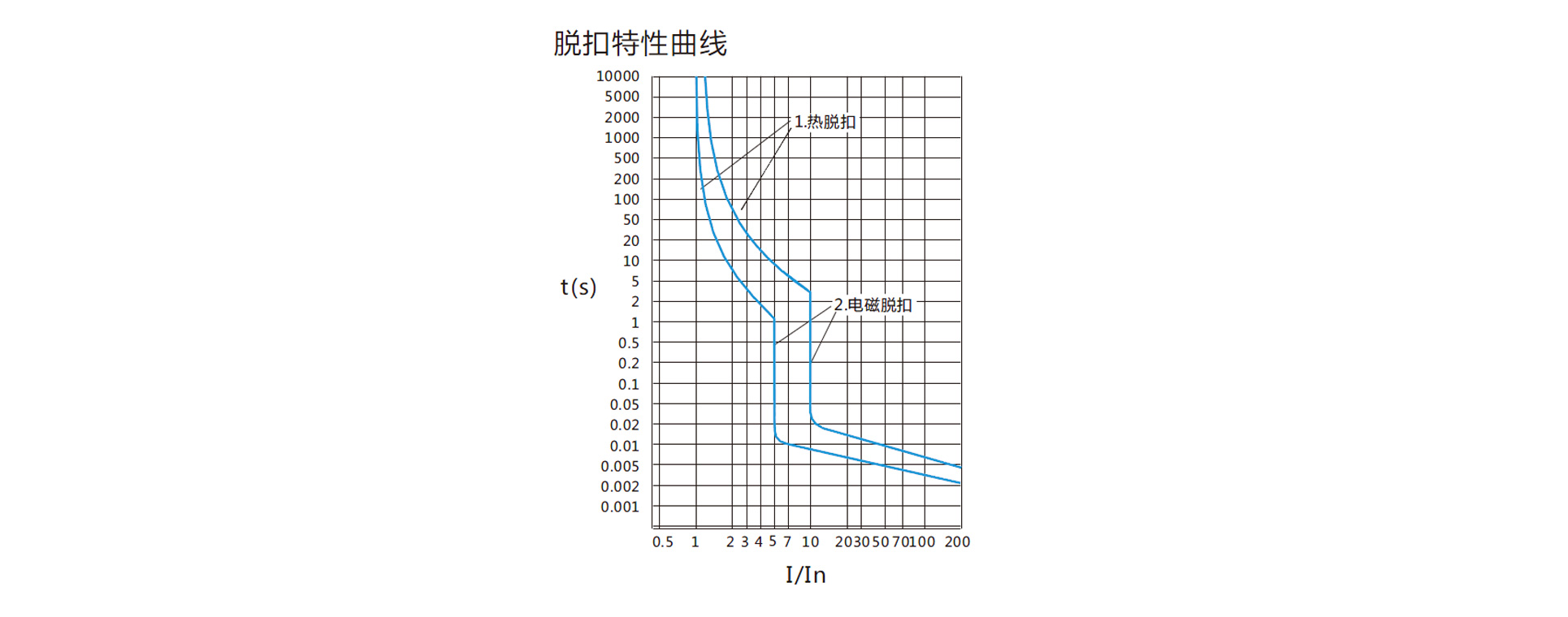

    六、脱扣特征曲线

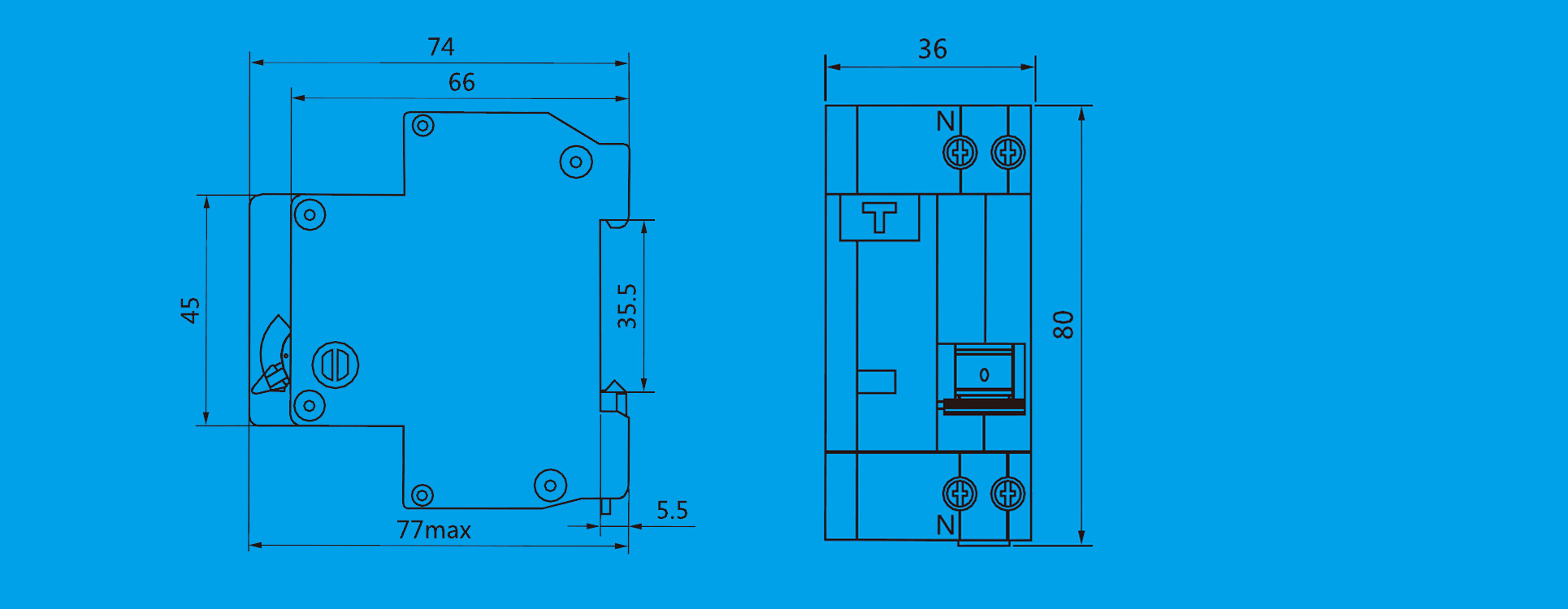

    七、外形及安装尺寸


  • 尺寸

    产品尺寸(长x宽x高) 外盒尺寸(长x宽x高) 外箱尺寸(长x宽x高)
    77*36*76/1P+N 225*85*80 440*220*330

    重量

    产品净重 整盒重量 整箱重量
    0.156kg/1P+N 1kg 12.5kg
    注:产品根据不同质量规格,重量会有些误差,上表重量只做参考,实际以发货实重为准。

    装箱数

    产品装盒数 产品装箱数(常规) 产品装箱数(出口)
    6只/1P+N 120只/1P+N
