电气原理图中常用的电气符号与用途

发布者 : 泰西电气发布日期 : 2018-01-12浏览 : 5257

我们在画电气原理图或者在分析电气原理图时,都会遇到电气符号,下面跟随小编来看看那些常用的电气符号都是什么吧。


1.开关类

开关一般分为主电路开关与辅助电路开关,由于主电路一般为三相电路,所以主电路开关一般有三个分支。而辅助电路一般画为单独的按钮开关,而且按钮开关一般用作电路的启动、停止等。位置开关一般为接触器的辅助触点,一般用于自锁与互锁。

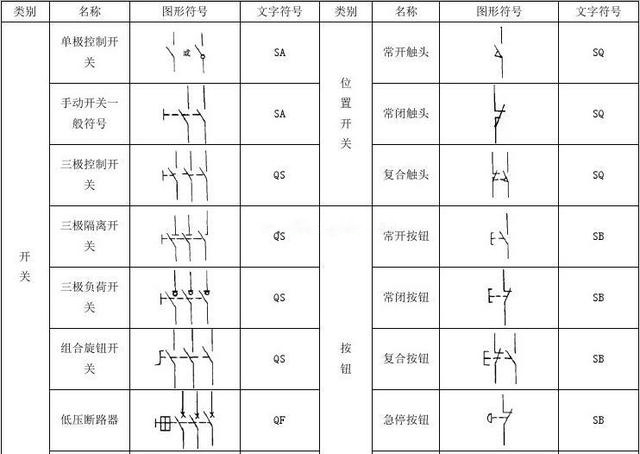

开关电工符号


2.接触器


接触器的电气符号一般有线圈、主触头、辅助触头等组成。线圈为接触器的核心元件,只有线圈得电后,接触器触头才有可能动作;主触头用作通断主电路,辅助触头即自锁与互锁触点。当接触器触点不够时,可以借助中间继电器来拓展。

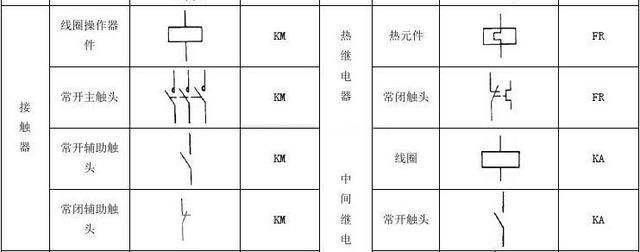

接触器电工符号


​​3.时间继电器

时间继电器是原理图中用的比较频繁的一个,所以我们主要介绍一下:
​​时间继电器有通电延时与断电延时两种,其中,通电延时是在继电器线圈得电后,不立即动作,而是在到了时间继电器设定的时间后才会动作(断电延时正好相反)。

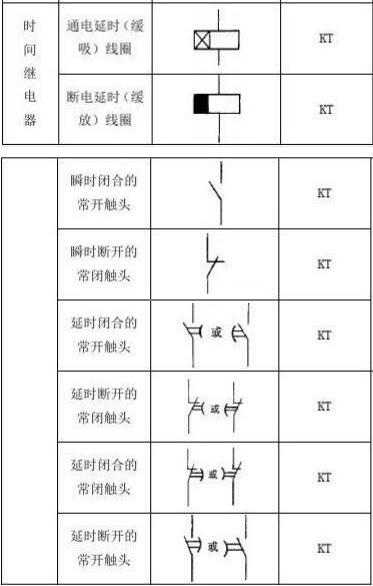

时间继电器电工符号


时间继电器辅助触头也有两种,一种为瞬时触头(即线圈得电,触头动作),一种为延时触头(到达设定值后动作),由于其独特的功能,时间继电器一般用于顺序控制当中。
