市场上常用的交流接触器的派生产品有哪些?

发布者 : 泰西电气发布日期 : 2017-09-13浏览 : 3795

由于交流接触器使用广泛,所以也就派生了很多种交流接触器,下面给大家爱介绍目前市场上常用几种由接触器派生的不同接触器(包括直流接触器)。
一、交流接触器直流操作
1.交直流线圈通用在交流线圈上串联保持电阻,在启动过程中,电阻由常闭辅助触头短接,其结构简单。
2.双绕组线圈:线圈由启动绕组和保持绕组串联或并联组成,启动完毕时将保持绕组串联或将启动绕组断开。
3.采用直流磁系统。
4.交流接触器采用直流操作可降低闭合速度,提高产品的可靠性和机械寿命,且无交流噪音;可派生延时释放接触器;用于工作环境要求安静及可靠性要求高的场合,也可用无触点控制场合。
二、时间接触器,可分为延时释放式和延时闭合式。
1.直流励磁绕组上并电容。
2.直流磁系统加阻尼环。
3.加延时辅助触头。
4.适用于某些重要的电力设备中。当电网出现短路、接地故障,雷击或母线换接等情况使电压暂时降低或消失时,接触器仍保持于闭合状态,避免电动机从电网脱开。
5.在电动机启动或加速时作短接电阻用,可相应省去一个延时继电器。
三、灭磁接触器
1.一般可由交流接触器加锁扣装置和常闭主触头派生而成,在机构上应保证:当接触器闭合时,常分主触头先闭合,常闭主触头后打开,常开主触头后打开。
2.用于同步电机励磁回路,当断开励磁时,励磁绕组通过常闭主触头与放电电阻短接,以防止因电感大、过电压高而导致励磁绕组绝缘击穿。
四、剩磁接触器
1.采用高顽力的铁磁材料制成铁心,并装有两个线圈,一个用于电磁铁释放时去磁,一个用于电磁铁吸合时励磁。
2.通电吸合后激磁线圈既通电,接触器利用剩磁作用于保持吸合,工作时不耗电,具有记忆逻辑功能,性能可靠,使用寿命长。因此广泛用于自动控制系统中,一般为小容量接触器。
五、锁扣接触器
1.在接触器上增加接线锁扣机构和脱扣器两个部件,适合于较大容量的接触器。
2.当接触器通电吸合后,操作线圈既断电,依靠机械锁扣使主触头保持闭合,工作时不耗电,无噪音,当接触器的电磁脱扣器动作使锁扣机构脱扣,从而打开主触头。
六、机械连锁式接触器(可逆式接触器)
1.在两台接触器之间加一个机械连锁机构,防止同时闭合。
2.用于可能因人体触及和接线碰撞而引起误动作的场合,防止两天可逆接触器同时闭合引起相间短路。
七、中频接触器
1.铁磁零件在中频磁场作用下损耗大,温升高,故接触器磁吹灭弧装置的铁心用硅钢片卷绕,增磁夹片用硅钢片叠成,触头附件的螺钉,铁支持件及转轴均改用黄铜片。
2.接触器的主触头用于400-800Hz吸引线圈采用工频励磁。主要用于远距离接通断开中频感应电炉、主电炉及调节功率因数的电阻器组。
八、中间继电器
1.增加触头数量。
2.用于多回路自动控制系统中。
九、船用接触器
1.在材料和工艺上考虑满足耐冲击、震动、测斜、耐潮、防霉菌、防爆、雾等特殊要求。
2.用于民船及军船上。
十、牵引用接触器
1.改进接触器灭弧系统,并加强绝缘,以提高主触头电寿命并具有一定耐冲击震动能力。
2.用于一般牵引控制电气设备中,如电力机车上等。
十一、混合式接触器
1.在有主触头的接触器,触头两端并联金闸管,以达到无电弧分断提高电寿命的目的。
2.用于频繁操作的场合,不需要经常维护。

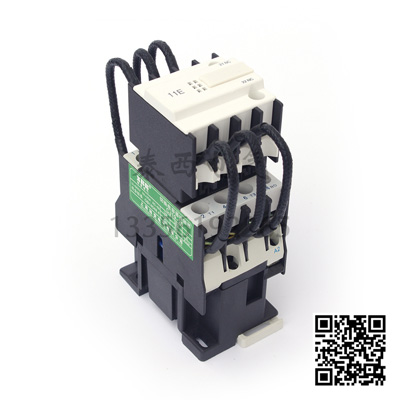

十二、切换电容接触器
1.在接触器上加装特殊辅助触头,三常开一常闭,三常开辅助触头接电阻式到主触头。
2.用于电容器投切使用,一般用于电容补偿柜。
